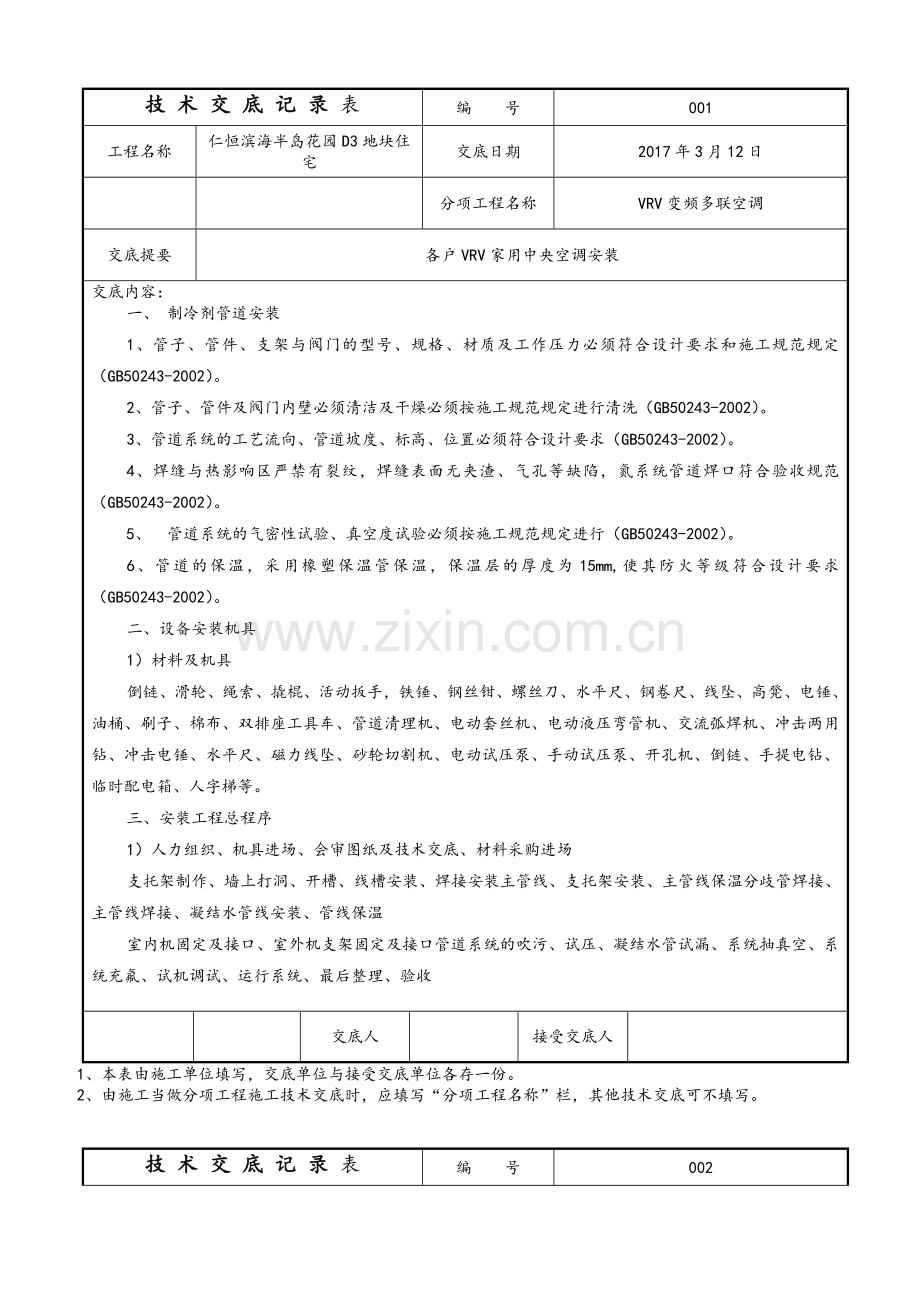

技 术 交 底 记 录 表编 号001工程名称仁恒滨海半岛花园D3地块住宅交底日期2017年3月12日分项工程名称VRV变频多联空调交底提要各户VRV家用中央空调安装交底内容：一、 制冷剂管道安装1、管子、管件、支架与阀门的型号、规格、材质及工作压力必须符合设计要求和施工规范规定（GB50243-2002）。2、管子、管件及阀门内壁必须清洁及干燥必须按施工规范规定进行清洗（GB50243-2002）。3、管道系统的工艺流向、管道坡度、标高、位置必须符合设计要求（GB50243-2002）。4、焊缝与热影响区严禁有裂纹，焊缝表面无夹渣、气孔等缺陷，氮系统管道焊口符合验收规范（GB50243-2002）。5、 管道系统的气密性试验、真空度试验必须按施工规范规定进行（GB50243-2002）。6、管道的保温，采用橡塑保温管保温，保温层的厚度为15mm,使其防火等级符合设计要求（GB50243-2002）。二、设备安装机具1）材料及机具倒链、滑轮、绳索、撬棍、活动扳手，铁锤、钢丝钳、螺丝刀、水平尺、钢卷尺、线坠、高凳、电锤、油桶、刷子、棉布、双排座工具车、管道清理机、电动套丝机、电动液压弯管机、交流弧焊机、冲击两用钻、冲击电锤、水平尺、磁力线坠、砂轮切割机、电动试压泵、手动试压泵、开孔机、倒链、手提电钻、临时配电箱、人字梯等。三、安装工程总程序1）人力组织、机具进场、会审图纸及技术交底、材料采购进场支托架制作、墙上打洞、开槽、线槽安装、焊接安装主管线、支托架安装、主管线保温分歧管焊接、主管线焊接、凝结水管线安装、管线保温室内机固定及接口、室外机支架固定及接口管道系统的吹污、试压、凝结水管试漏、系统抽真空、系统充氟、试机调试、运行系统、最后整理、验收交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技 术 交 底 记 录 表编 号002工程名称仁恒滨海半岛花园D3地块住宅交底日期2017年3月12日施工单位分项工程名称VRV变频多联空调交底提要各户VRV家用中央空调安装交底内容：2） 作业条件：A、施工现场环境，除机房内的装修和地面未完外，基本具备安装条件。 B、 vrv安装应按照设计要求进行，并有施工员书面的质量、技术和安全交底。3）施工工艺要求：A、管道包扎平整、光滑，无褶皱，吊、卡松紧适度，分部合理。B、管道吊、支架及焊接口必须做防腐处理。C、过墙必须加套管并做好管内封堵。D、管线平直，吊点、垂直，分部均匀合理，严格按施工规范操作。E、铜管焊接采用氮保护焊接，施焊表面光滑无滴流。F、冷媒管、通风管道，冷凝水管穿楼板时，预埋套管必须高出地面30-50mm（GB50243-2002）。G、设备安装时需加减震胶垫，胶垫厚度不小于2mm。4）工艺流程A、基础验收开箱检查搬 运清 洗安装、找平、找正试运转、检查验收。 B、基础验收设备安装前应根据设计图纸对设备基础进行全面检查，是否符合尺寸要求。C、设备开箱检查应符合下列规定：D、按设备装箱清单，核对设备和其它部位的主要尺寸，位置方向是否符合设计要求，做好检查记录。四、各分项工程施工流程4.1、技术、机具、设备材料管材、部件加工组装A、设备基础预留孔洞检查、设备运输设备开箱检验设备安装B、风管部件运输、支吊架制作主干管安装支管安装设备试运转、单机调试风量测试与调整联合试运转、系统调试系统验收、文件整理竣工验收综合效能测定调整。4.2室内机安装工程顺序及要点审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技 术 交 底 记 录 表编 号003工程名称仁恒滨海半岛花园D3地块住宅交底日期2017年3月12日施工单位苏州仁辉机电设备工程有限公司分项工程名称VRV变频多联空调交底提要各户VRV家用中央空调安装交底内容：4.2.1安装步骤步骤要点（安装之前）确定安装工程量清楚确定安装工程量各系统图纸图： 控制接线系统图、冷媒管系统图、电力接线系统图（正式安装）套/插管安装仔细注意排水管向下的坡度（坡度为千分之三）室内机安装一定要检查型号名称，以避免安装错误。如果机型有一安装模板，则将模板贴在天花板上，给天花板开孔位置作出印记并不留灰尘。冷媒管安装要保证管道系统的干燥性，清洁性和气密性。在焊接管道时，要用氮气来吹洗系统。不要忘记标记系统。排水管安装管子应有下降坡度（坡度为千分之三）。保温 用华美的橡塑保温电工（控制接线和电源接线）控制接线要用双芯屏蔽线，而室内机和室外机要分开供电。各种开关设置要按控制接线系统图来正确地设置各开关。室外机底座安装要保证底座水平。核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技 术 交 底 记 录 表编 号004工程名称仁恒滨海半岛花园D3地块住宅交底日期2017年3月12日施工单位苏州仁辉机电设备工程有限公司分项工程名称VRV变频多联空调交底提要各户VRV家用中央空调安装交底内容：室外机安装室外机周围要提供足够的空气流通和维修间距。室外循环，冷媒管安装从外部出口到室外机的冷媒管接口处。检漏在最后检测时，系统必须加压到3.73Mpa(38kg/cm2G),24小时不降压。抽真空用一个大排量并能达到高真空度的真空泵。充注冷媒加入系统的冷媒量应记录在室外机和试运行检查表上。天花面板的安装要保证天花面板与天花板紧密衔接，没有间隙。试运行和调整逐台运行室内机，保证电线和管路安装正确，并填好检查表。提交用户手册简明扼要地解说如何运转系统。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技 术 交 底 记 录 表编 号005工程名称仁恒滨海半岛花园D3地块住宅交底日期2017年3月12日施工单位苏州仁辉机电设备工程有限公司分项工程名称VRV变频多联空调交底提要各户VRV家用中央空调安装交底内容：4.2.2、空调室内机安装4.2.2.1、安装前核对设备型号。4.2.2.2、悬挂室内机的吊架要稳定牢固。4.2.2.3、留下足够的安装空间以供检修，检修口应不小于450*450mm。4.2.2.4、相对于天花板表面保持水平，水平度在1mm之内。4.2.2.5、机身必须与天花板可见接处呈平行线。4.2.2.6、将吊挂框固定在悬吊螺栓上，牢固拧紧上下两个螺帽，在螺帽下要使用垫圏。4.2.2.7、在室内机的四个角使用水平尺或充满水的透明聚乙烯软管，检查室内机是否水平。4.2.3空调室外机安装4.2.3.1设备开箱检查：根据设备装箱清单说明书，核对规格，型号是否符合设计要求确认主体，零部件无缺损和锈蚀4.2.3.2设备的搬运、吊装应符合下列规定：4.2.3.2.1安装前放置设备，应用垫将设备垫妥4.2.3.2.2吊装前应核对设备重量，吊运捆扎应牢固，主要承力点应高于设备重心。4.2.3.2.3吊装具有公共底座的机组，其受力点不得使机组底座产生变形。4.2.3.2.4空调机属于精密设备，搬运时注意不要横倒、翻倒，否则会引起设备内的润滑油偏移而损伤机器。4.2.3.3室外机基础制作：采用混凝土基础，室外机放置在混凝土基础上时，可上人面层应采用膨胀螺栓固定。4.2.3.4室外机安装时，应符合下列规定：4.2.3.4.1室外机座机位置应充分综合考虑各种因素，并符合空调室外机摆放要求（具体见空调设计安装手册）审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技 术 交 底 记 录 表编 号006工程名称仁恒滨海半岛花园D3地块住宅交底日期2017年3月12日施工单位苏州仁辉机电设备工程有限公司分项工程名称VRV变频多联空调交底提要各户VRV家用中央空调安装交底内容：4.2.3.4.2室外机和基础膨胀螺栓固定。4.2.3.4.3室外机与基础之间加10MM厚的减震胶皮。4.3、冷媒管安装及绝热工程4.3.1冷媒管敷设要求 详见表1-1表1-1最大冷媒配管长度（M）室外机之间第一分路-室内机室内机之间5m65米175米最大高低差（M）室内外机间室内机之间室外机之间48米30米2米4.4冷媒管道材料保养注意事项4.4.1在收到冷媒配管及其他部件时，确认无变形、弯曲、无压破、无损伤，再搬入库房保管。 4.4.2使用盘管时，在展开盘管时注意不要在地面上拖拉，以免铜管造成损伤，影响使用。4.4.3铜管在工地库房中须上木架保存，以避免踩踏，水分和杂质进入。4.4.4铜管的端口一定要进行封口，以防止水分和杂质进入。施工中管端部的保养可以使用封头或者缠胶带的办法。4.5钎焊操作的注意事项:4.5.1施工人员持证上岗；4.5.2保证操作时的安全保护，注意操作安全；审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技 术 交 底 记 录 表编 号007工程名称仁恒滨海半岛花园D3地块住宅交底日期2017年3月12日施工单位苏州仁辉机电设备工程有限公司分项工程名称VRV变频多联空调交底提要各户VRV家用中央空调安装交底内容：4.5.3小心操作储气瓶，当心气体泄露；分支器接头、端管周围的操作，应尽量在下面操作，在高处作业难掌握加热量，而容易熔化REFNET本身的焊接部位而引起泄露；4.5.4钎焊作业顺序：4.5.5.1钎焊部的清洁（包括磨光、脱脂）；4.5.5.2确认铜管与接头的间隙是否合适；4.5.5.3将接头插入管子，然后朝下放，如果靠摩擦力而不掉下则认为是合适的；4.5.5.4氮气置换（避免铜管内部的氧化）；4.5.5.5在操作时保证氮气以0.2kg/cm2的压力吹，钎焊后铜管尚未冷却，应继续吹氮至铜管冷却；4.5.5.6焊接部位的预热 均匀的对焊接头进行预热；4.5.5.7预热 均匀的对铜管及接头处进行预热，火焰与铜管表面应该尽量成直角，对管与接头沿圆周方向Z形预热；4.5.5.8焊接 注意焊接的温度的控制；4.5.5.9加热,当表面呈红褐色时最佳；4.5.5.10必须由母材（铜管）的温度来熔化焊材，而不是由火焰直接熔化；4.5.5.11焊缝越大钎焊接头强度越大；4.5.5.12退火 在焊接完成后进行退火操作；4.6管路气密性实验审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技 术 交 底 记 录 表编 号008工程名称仁恒滨海半岛花园D3地块住宅交底日期2017年3月12日施工单位苏州仁辉机电设备工程有限公司分项工程名称VRV变频多联空调交底提要各户VRV家用中央空调安装交底内容：4.6.1在铜管连接完毕后系统内污物吹净后，应对整个系统（包括设备、阀件）进行气密性试验。制冷剂为R410A新冷煤，采用瓶装压缩氮气进行试压。对于较大的制冷系统也可采用压缩空气，但须经干燥处理后再充入系统。检漏方法：用肥皂水对系统所有焊口、阀门、法兰等连接部件进行仔细涂抹检漏。4.7冷凝水管安装4.7.1冷凝水管采用镀锌钢管4.7.2冷凝水管安装斜度至少为3/1000-5/10004.7.3冷凝水管应尽可能缩短管长并除去气穴4.7.4冷凝水管安装完毕后需要进行灌水试验4.7.5在室内机的四个角使用水平尺或充满水的透明聚乙烯软管，检查室内机是否水平4.8管道保温4.8.1应确保冷媒管的气密性完好后方能进行保温4.8.2保温材料下料要准确，切割面要平齐4.8.3冷媒管道保温采用橡塑保温材料4.8.4空调冷凝水管采用橡塑保温材料以防结露4.9空调系统冷媒管的气密性试验4.9.1气密性试验 从液侧管道、气侧管道加压到4.0MPa（不要超过4.0MPa），24小时内压力不下降时为合格。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技 术 交 底 记 录 表编 号009工程名称仁恒滨海半岛花园D3地块住宅交底日期2017年3月12日施工单位苏州仁辉机电设备工程有限公司分项工程名称VRV变频多联空调交底提要各户VRV家用中央空调安装交底内容：4.9.2要观察压力是否下降4.9.2.1若无压力下降现象，即属合格4.9.2.2如有压力下降，则应找到漏气处4.9.2.3但如加压时温度和观察时的周围温度不同时，每1度会有0.1 MPa之压力变化，故应修正。修正值（加压时温度-观察时温度）X0.14.9.3检查漏气4.9.3.1听感检查4.9.3.2手触检查4.9.3.3肥皂水检查4.9.3.4在气密性试验合格之后，应用氮气对整个系统进行吹洗4.9.4空调系统真空干燥4.9.4.1气试压合格后要对系统进行真空干燥4.9.4.2真空干燥要选用旋转式真空泵，使用前先检查真空泵的抽真空能力达到-100.7kPa,方可进行。4.9.4.3顺序：4.9.4.3.1接上真空表将真空运转2小时以上（真空度应在-100.7kPa 以上），如达不到应继续抽1小时如仍达不到应检查有无渗漏处4.9.4.3.2达到-100.7kPa后，即可放置1小时，以真空表不上升为合格，如上升表明系统内有水分或有漏气口，应继续处理。4.9.4.3.3真空试验合格后，按计算的冷媒量加注，并打开阀门（注意抽真空时应从气管和液管两侧进行）。四、成品保护审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技 术 交 底 记 录 表编 号010工程名称仁恒滨海半岛花园D3地块住宅交底日期2017年3月12日施工单位苏州仁辉机电设备工程有限公司分项工程名称VRV变频多联空调交底提要各户VRV家用中央空调安装交底内容：1、设备在安装前由甲、乙双方有关人员检查，进入现场的重要设备和保温、消音材料一定要存入库内，进行拆箱点件并作好记录，发现缺损及丢失情况，及时反应到有关部门，在参加人员不齐时，不得随意拆箱。2、对于管道成品要加强保护，不得随意拆、碰、压，防止损坏。3、对各种设备，防止损坏和污染。4、保温材料应在干燥处保管，露天堆放应有防潮、防雨措施，施工时遵循先上后下，先里后外的原则，确保保温层不被损坏，移动脚手架时不碰坏保温层。5、搬运过程中，要注意对设备进行保护。设备吊装时，吊装的绳索必须挂在设备的专用吊环上，不得将绳索捆绑在设备机壳、轴承及接管上。与设备机壳接触的绳索，在棱角处垫上柔软材料，防止磨损机壳及绳索被切断。6、施工中注意防电，电线应远离索具。不能远离的，要对索具采取有效的保护措施。7、设备从地面向楼层上吊装作业，必须在白天进行。吊装时作到信号明确。同意。信号不明确不允许作业。8、进入施工现场应穿戴好安全防护用品。9、每件设备必须试吊，试吊离开地面100mm，经确认吊装无异常后放可进行正式起吊。10、遇有四级以上大风、雨天、雾天，禁止进行吊装作业。为防止设备在空中打转，在设备两端设两根白棕绳牵制。11、施工作业区要作好安全防护，地面要设有安全警戒区，围好警视带，并设专人看管。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、由施工当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
