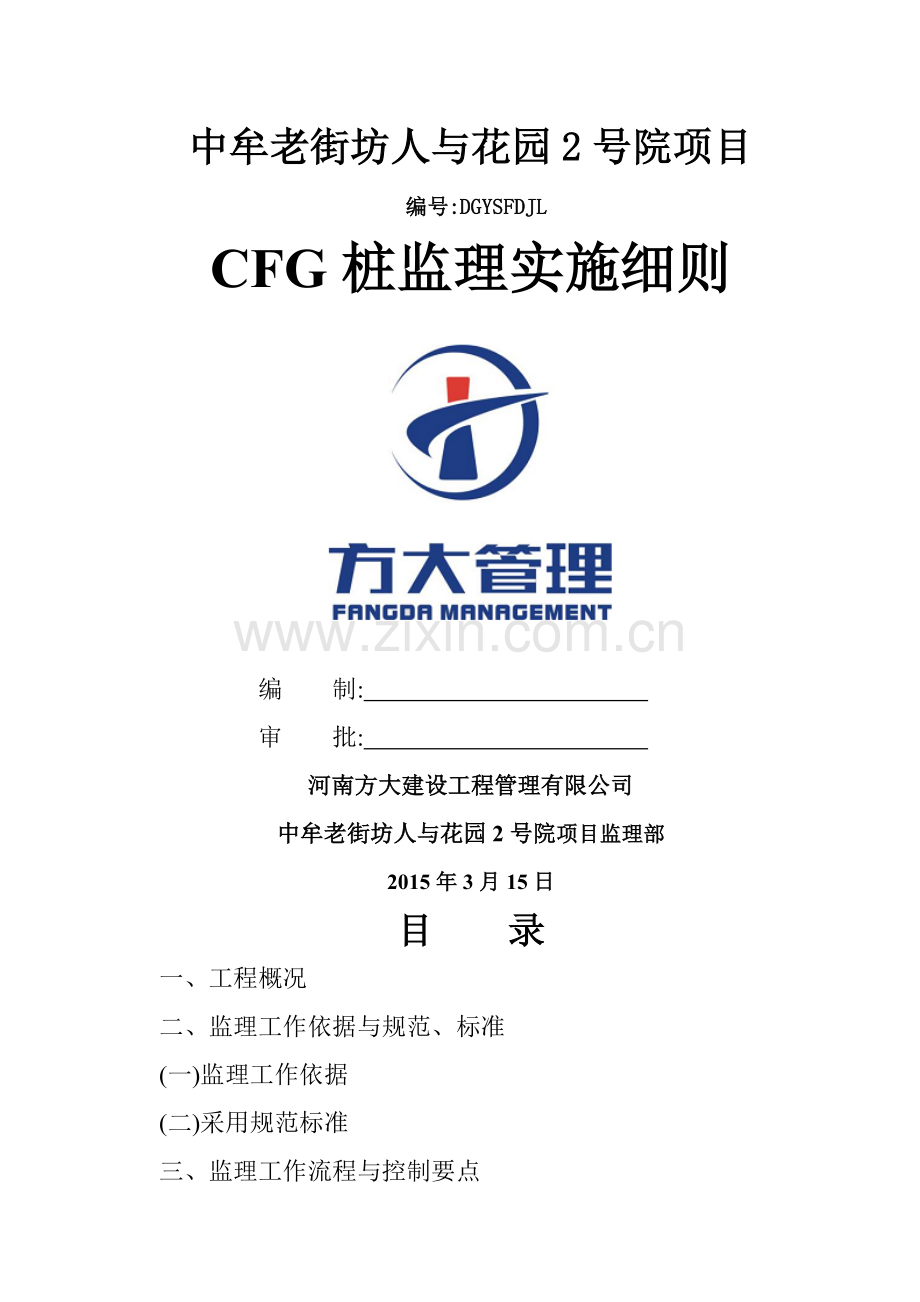

中牟老街坊人与花园2号院项目编号:DGYSFDJLCFG桩监理实施细则编 制: 审 批: 河南方大建设工程管理有限公司中牟老街坊人与花园2号院项目监理部2015年3月15日目 录一、工程概况二、监理工作依据与规范、标准(一)监理工作依据(二)采用规范标准三、监理工作流程与控制要点(一)监理工作流程(二)监理控制要点四、监理要求与控制措施(一)监理工作要求(二)监理控制措施与标准一、工程概况: 本工程位于郑州市中牟县解放路于青年路交叉口路西,本项目为老街坊人与花园2号院(1#、2#、3#楼、商业、地库),建筑面积141416、28平方米。1、4 建设单位:郑州博雅置业有限公司1、5 勘察单位:1、6 设计单位:河南省建筑设计研究院有限公司1、7 施工单位:1、8监理单位:河南方大建设工程管理有限公司二、监理工作依据与规范、标准:(一)监理工作依据1、施工合同2、委托监理合同3、业主提供得岩土工程勘查报告4、地基基础设计施工图及设计资料(二)采用规范标准1、郑州大观音寺中原文化聚集区3#地块岩石工程勘察报告2、建筑地基处理技术规范JGJ7920123、0、000绝对高程(黄海高程)为79、700m4、甲方提供得中牟老街坊人与花园2号院试桩报告三、监理工作流程与控制要点:(一)监理工作流程商品砼厂家确定、机械设备报验审核相关资料 现场检查合 格 不合格 退场更换 合格监督项目部相关工种放线及技术交底 钻机定位、开钻 成孔深度验收 合 格 监理旁站与巡视 混 凝 土 施 工 凝土试块制作见证取样 桩 基 检 测 土方开挖与凿桩头 桩基验收与评定 下 道 工 序 施 工 (二)监理控制要点1.施工时桩顶标高应高出设计桩顶标高500,基坑开挖时应将上部质量较差得桩段凿去。2.CFG桩得垂直度偏差不得大于1%,桩位偏差不得大于0、25d,桩长允许偏差不得大于100,桩径允许偏差20mm。四、监理要求与控制措施:(一)监理工作要求1、严把材料质量关,确保混凝土得强度满足设计要求。2、施工机械在使用前后应及时清理、维护、确保施工正常,故障少发生。3、泵送混凝土输送钢管连接长度不宜超过100M,软管得长度适宜(最多不超过九根),软管间夹角不宜小于90,且软管不允许接在中间位置,从而确保混凝土在运输过程中得连续性。4、钻机钻杆各节之间得倾斜度不宜超过5。5、施工时应严格控制混凝土得坍落度,及时做好坍落度得抽查工作,以防堵管现象发生。6、施工时桩顶标高应高出设计标高,超出长度视实际地质而定。7、施工中,应计算好每根桩所用得混凝土量,确保桩身质量。8、输送混凝土前,钻杆应上提100200,以利于钻头得活塞打开,不致于堵塞钻杆,当钻头提升到设计桩顶标高时,钻机头应稍停一下,尽量把钻杆内得混凝土在此标处输送完毕。9、钻杆、钻头得尺寸应符合设计要求(20),并定期检查,更换钻头,钻杆挠动、扭曲严重时,应考虑更换钻杆。10、影响充盈系数得几方面因素及其适宜调整。 (1)首先要根据地质情况来确定,充盈系数一般不小于1、1,施工中多取1、3。 (2)钻杆、钻头实际尺寸得磨损,而未及时发现得情况。(3)钻杆挠动或扭曲时,取土过多或土体挠动,成孔过大,而需要填充得混凝土量。(4)由于混凝土得与易性过大或过小,浮浆造成得局部沉陷。(5)考虑地下涌泉得影响,部分混凝土会填充泉眼得位置,这部分混凝土应考虑补给。 针对上述问题,监理人员在施工监督过程中,应严把质量关,控制好施工中得关键环节,重要工序,保证该桩基工程保质保量顺利完成。(二)监理控制措施与标准1、钻孔:(1)钻孔就位:钻尖对准桩位,下钻位置准确,并保证钻架垂直,其误差控制在设计及规范要求范围之内。(2)钻进:在开钻之前,应结合设计图纸,地质资料决定可行得进尺速度。钻进过程中应注意钻杆得倾斜度,若发生斜孔应及时采取相应得纠偏措施。同时监督施工方做好相关得施工记录。(3)终孔:在钻至设计桩底标高时,经施工方自检合格后并经监理方复核无误后,方可进行下道工序。2、混凝土灌注成桩:(1)商品混凝土到场后应先检查出厂合格证,然后测试混凝土坍落度就是否在160200之间。(2)混凝土灌注:采用管内泵压混凝土工艺,钻杆提升与灌注混凝土应同时进行。选择合适档位提升钻杆使其与混凝土输送速度同步,同时保持钻杆内不少于半管混凝土,钻头始终沉浸于已浇注得混凝土内,严禁钻杆提升速度过快,从而造成提空现象,保证混凝土得浇注质量,充盈系数应控制在1、101、30左右,同时应结合施工情况进行调配。(3)CFG桩施工允许偏差应符合下列规定:1)、桩长允许偏差100;2)、桩径允许偏差20;3)、垂直度允许偏差1%;4)、桩位偏差0、25d。(4)当桩身达到100%设计强度后,由有资质得试桩单位进行竖向抗压静载实验,并及时向设计单位、建设单位、监理单位提供试桩报告。河南方大建设工程管理有限公司 中牟老街坊人与花园2号院项目监理部
