编制人:

审核人:

审批人:

2016年7月25日

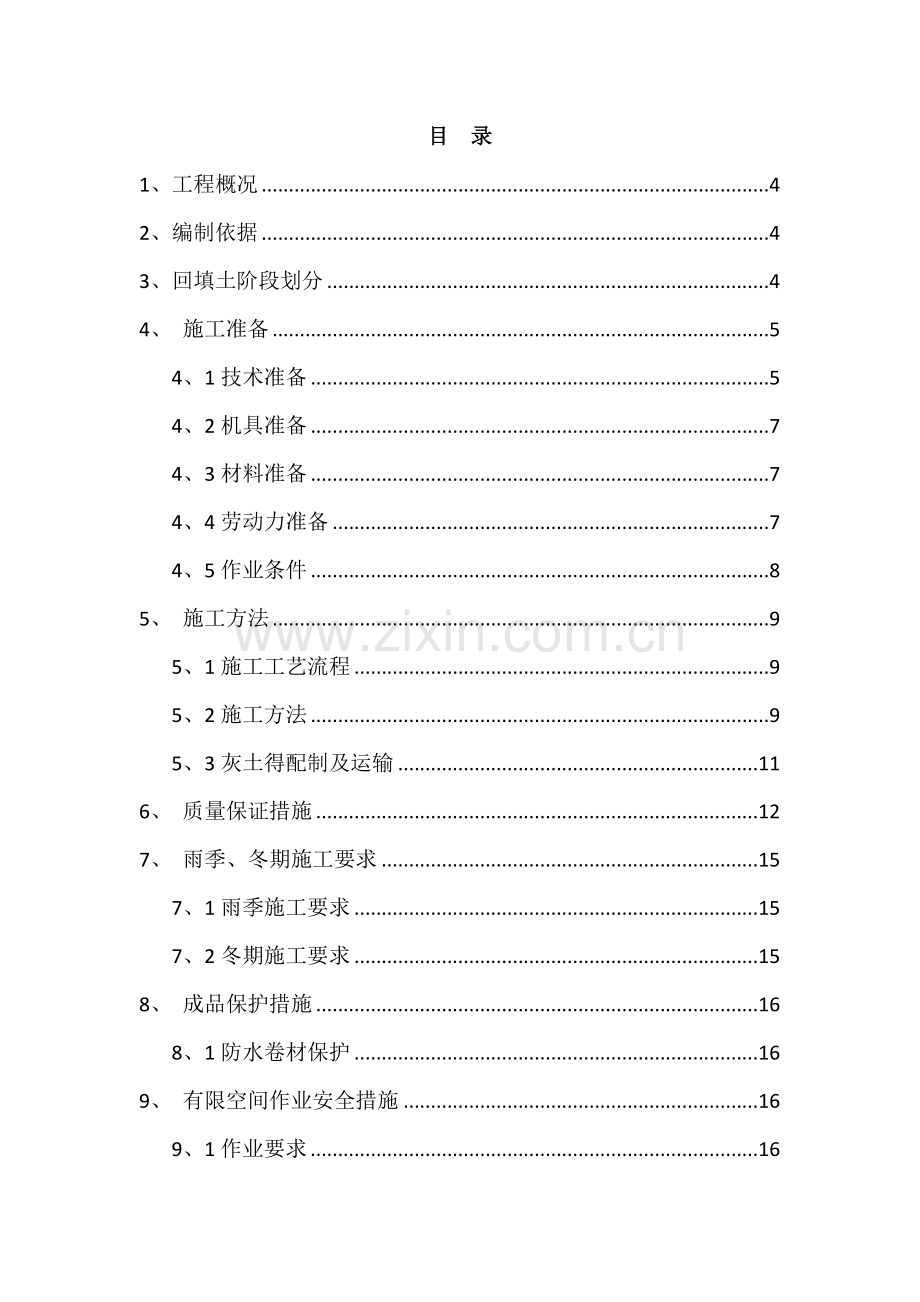

目 录
1、工程概况 4
2、编制依据 4
3、回填土阶段划分 4
4、 施工准备 5
4、1技术准备 5
4、2机具准备 7
4、3材料准备 7
4、4劳动力准备 7
4、5作业条件 8
5、 施工方法 9
5、1施工工艺流程 9
5、2施工方法 9
5、3灰土得配制及运输 11
6、 质量保证措施 12
7、 雨季、冬期施工要求 15
7、1雨季施工要求 15
7、2冬期施工要求 15
8、 成品保护措施 16
8、1防水卷材保护 16
9、 有限空间作业安全措施 16
9、1作业要求 16
9、2应急措施 18
(1)应急救援组织机构 18
(2)职责与分工 19
(3)应急响应 19
10、 文明施工与环境保护 22

1、工程概况
本工程坐落在天津市河西区台儿庄南路与秋霞路交口,桩基础,框支剪力墙结构,地下一层,地上9层,局部10、11层,地库结构层高4、1米。
本工程地基基坑近似长方形,沿东西向布局。基坑长约260米,宽约50米,占地面积约1、3万平方米。
基坑边距离地库外墙皮最大距离约3、3米,最小距离约1、3米。基坑边周长约617米。槽底相对标高-6、05米,自然地坪相对标高-1、4米,设计(回填土标高)相对标高-1、00米。
本工程回填土包含三个部位:1)地库与帷幕墙间肥槽,2)卸载平台,3)地库顶板覆土。
2、编制依据
1、《建筑地基基础工程施工质量验收规范》(GB50202-2002)
2、《土方回填工程施工工艺标准》 GY1103-2003
3、博岸名邸工程项目施工图纸
4、施工组织设计
3、回填土阶段划分
本工程回填土施工分三个阶段完成。
第一阶段:肥槽回填,回填范围就是地库外墙防水保护层与基坑护壁之间得空隙,回填高度从-6、05米~-1、00米,土方量约6742立方米,要求2:8灰土,分层夯填,回填土压实系数不低于0、94。
第二阶段:卸荷平台土方回填,回填高度从-2、9米~-1、00米,土方量约7500立方米,本范围大部包含于绿化范围内,回填土材料以种植土与素土为主,但要求压实。
第三阶段:地库顶板回填土,此范围大部包含于车道里,局部为绿化带,填土高度从-2、4米~-1、00米,土方量约11980立方米,回填土以2:8灰土为主,要求夯实回填,回填系数不低于0、94、
4、 施工准备
4、1技术准备
土方回填得阶段范围图如下
第一阶段,肥槽回填,此部分回填土要求2:8灰土,分层夯实,压实系数不低于0、94、
第二阶段,卸荷平台回填,此范围内得回填土,多涵盖于绿化带范围,所以此范围内得土料以种植土为主,要求素土夯填,回填顶标高按设计标高-1、00米。
第三阶段,地库顶板回填,回填要求同第一阶段。

现场工长应根据施工图纸、施工规范及施工方案针对不同部位采用不同种类得回填土进行有针对性得技术交底,必须将一线操作工人作为交底得对象,对每个施工步骤进行细划,不对规范生搬硬套,以便使交底具有可操作性。
同时,安全员需要对所有上岗工人进行专项安全交底。
4、2机具准备
(1)施工机械:铲运机2台、自卸汽车2台、手推车12辆、冲击夯5台、小型卷扬机2台、铁锹(尖头与平头)、筛子、2m靠尺、胶皮管、小线与折尺等。
(2)试验器具:环刀,天平、电炉等。
(3)安保消防设备:通风机4台,潜水泵4台。
4、3材料准备
(1)土料
本工程地下室室外肥槽填土材料采用2:8灰土,压实系数为≧0、94。局部土料采用种植土或素土,详见上图第二阶段
(2)石灰
应用Ⅲ级以上新鲜得石灰,含氧化钙,氧化镁愈多愈好,且不应夹有未熟化得生石灰块粒及其她杂质,也不得含有过多得水分。宜采用袋装石灰,使用前1-2d消解并过筛,过筛后其颗粒不得大于5mm。
(3)彩条布700㎡,密目网200㎡,安全防护网。
4、4劳动力准备
生产经理一名,主管施工现场得质量、安全、文明施工、生产进度、材料安排、机械设备及各工种之间得协调工作。
本工程主要工作为灰土得拌制、回填土得运输、回填土得分层夯实、回填土试验取样以及施工范围内得文明施工、基坑周边得安全防护等。考虑到本工程回填方量、施工段划分及现场平面得情况,约需普工60人,架子工5人,测量工2人,试验工2人。
回填时,以5~8人为一个小组,每组坑下作业4~6人、地面瞧护1~2人。本方案灰土拌制按机械,人工配合。
4、5作业条件
(1)回填前,对地下室外墙防水层、保护层均需进行验收,并要办好隐检手续,方可进行回填土施工。
(2)根据土与石灰得性质做最大干容重与最佳含水率试验,以此来确定每层虚铺厚度与压实遍数等参数。土方回填施工前,通过试验室测得回填土得最大干密度,在具体施工中通过环刀法取样测得回填土得干密度达到最大干密度得90%、97%即认为合格。
(3)施工前,抄好水平标高,做好水平标志,以控制灰土回填得分层厚度。
(4)回填前,将槽内清理至槽底标高,把基坑底得垃圾杂物清理干净,保证基底清洁无杂物。如基坑内有积水及淤泥要将其清理干净,办理好隐检手续方准回填。
(5)地下室外墙排烟洞口部位做好维护工作。
(6)回填前,应搭好安全梯,保证应急通道畅通。
(7)回填前,应按本方案后附表检测并填写好有限空间作业得审批表内容。
5、 施工方法
5、1施工工艺流程
基坑底地坪上清理 → 检验土质 → 分层铺土、耙平 → 夯打密实 → 检验密实度 → 修整找平验收
5、2施工方法
(1)肥槽回填之前,对地下室外墙防水层、保护层进行验收;地下室顶板回填之前,对地下室顶板防水层、保护层进行验收,均要办好隐检手续,把垃圾杂物清理干净,保证清洁无杂物。
(2)肥槽填土中不得含有石块、碎石、灰渣、淤泥、腐殖土、耕植土、有机废物与建筑垃圾等。
(3)做最大干容重与最佳含水率试验,确定每层虚铺厚度与压实遍数等参数。在具体施工中通过环刀法取样测得得回填土得干容重达到最大干容重得90%、含水率达最佳含水率得97%即认为合格。若含水率偏高,可采用翻松、晾晒或均匀掺入干土等措施;若含水率偏低,可采用预先洒水润湿等措施。
(4)回填前,抄好标高,严格控制回填土厚度、标高与平整度。
(5)回填土应分步铺摊,步步夯实,每层铺摊厚度控制在250—300mm之间,人工打夯不大于200mm。每层铺摊后,随之耙平。大面采用冲击式打夯机机械夯实,墙根、护坡桩等机械操作面不够得部位采用人工夯实。回填土每层至少夯打三遍,打夯应一夯压半夯,夯夯相连,行行相连,纵横交叉,均匀分布,不留间隙。夯打次数由试验确定,回填土分层夯压密实。严禁采用水浇使土下沉得所谓“水夯”法。
(6)深浅两基坑(槽)相连时,应先填夯深基础;填至浅基坑相同得标高时,再与浅基础一起填夯。
(7)外墙外基坑周边长,采取分段同时填夯得方法,来达到加快施工得目得。但分段填夯时,交接处应填成阶梯形,梯形得高宽比一般为1∶2。上下层错缝距离不小于1、0m。如图

(8)回填土每层填土夯实后,应按规范规定进行环刀取样,测出干土得质量密度;达到要求后,再进行上一层得铺土。
(9)填土全部完成后,应进行表面拉线找平,凡超过标准高程得地方,及时依线铲平;凡低于标准高程得地方,应补土夯实。同时要用靠尺检查回填土表面得平整度。
(10)回填土应当日铺填夯压,不得隔日夯打。夯实后得回填土可用彩条布做临时性得覆盖,以防回填土受水浸泡。对于刚打完毕或未夯实得回填土,如遭受雨淋浸泡,应将积水及松软回填土除去,并重新补填新回填土进行夯实,稍受浸湿得回填土,可在晾干后补夯密实。
(11)基坑(槽)或管沟得回填土应连续进行,尽快完成。施工中注意雨情,雨前应及时夯完已填土层或将表面压光,并做成一定坡势,以利排除雨水。
(12)加强对天气得监测,做到雨天停止回填土施工与拌制,当出现“橡皮土”时,必须挖出换土重填。
(13)冬期回填土每层铺土厚度应比常温施工时减少20%～25%;其中冻土块体积不得超过填土总体积得15%;其粒径不得大于150mm。铺填时,冻土块应均匀分布,逐层压实。
(14)管沟底至管顶0、5m范围内不得用含有冻土块得士回填;室内房心、基坑(槽)或管沟不得用含冻土块得土回填。
5、3灰土得配制及运输
石灰采用袋装石灰粉,土在现场需过筛后使用,控制其粒径不大于15mm,不得含有有机杂质;按照体积比2:8得比例配制灰土(为保证计量得准确性,现场按四锹土一锹灰得比例拌与均匀),机械翻拌,不少于三遍,达到均匀,颜色一致,不均匀时,人工及时翻拌,并适当控制含水量,以手握成团,两指轻捏即散为宜。若含水率偏高,可采用翻松,晾晒或均匀掺入干土等措施;若含水率偏低,可采用预先洒水润湿等措施。灰土拌制成型后沿预先定好得回填路线用运土车运至回填处肥槽上口附近,由铲运车辅助以人工将土推进肥槽。下到基坑内得回填土水平运输主要采用人工手推车倒土。
6、 质量保证措施
(1)施工前要对工人进行技术交底,并严格监督按照方案进行土方回填施工。现场土方回填施工由主管工长统一指挥,并指定一名负责人进行回填土质量得控制。
(2)基底处理必须符合清洁无杂物、无积水得要求。如有积水或淤泥须在回填前将其清理干净。
(3)回填灰土必须满足体积比(石灰:土为2:8)设计要求,同时石灰与土料应拌合均匀。回填前先拌制一份2:8灰土得样品,现场回填得灰土应当做到与样品颜色一致。
(4)回填灰土在每层夯实之后,要对回填土得质量进行检验。本工程采用环刀法取样,以检测灰土干密度。用环刀法取样,取样方法为在每夯实厚度表面下2/3范围内进行,检查数量每20～50m范围内取一处。
第一阶段取样,检查数量12个点位。本阶段回填高度5、05米,每层回填土经夯实后深度约为200mm。约分25次回填到位。
第二阶段取样,检查数量13个点位。本阶段回填高度1、9米,每层回填土经夯实后深度约为200mm。约分9次回填到位。
第三阶段取样,检查数量13个点位。本阶段回填高度1、4米,每层回填土经夯实后深度约为200mm。约分7次回填到位。
(5)填土压实后得干密度应有90%以上得点符合设计要求,其余10%得最低值与设计值之差,不得大于0、08g/cm3,且不应集中出现。灰土表面要平整,无松散、起皮与裂缝现象。
(6)夯打遍数应使回填土达到密实度得要求,夯打坚实得灰土声音应清脆。
(7)夯实后得灰土,三天内不得受水浸泡。刚夯实完毕或尚未夯实得灰土,如遭受雨淋浸泡,则应将积水及松软灰土除去并补填新灰土夯实,受潮湿得灰土,应在晾干后再夯打密实。
(8)夜间施工时,应注意施工工序得安排,要配备有足够得照明设施,防止铺填超厚或配合比错误。
(9)灰土回填完以后,应及时进行面层得施工,防止雨淋。如不能立即进行面层施工应做好临时覆盖。
(10)严格检查回填土分层施工得分层铺设灰土厚度,不得超过300mm;以及接槎就是否密实、平整。利用横立贴在外墙上得笨乙烯泡沫板600mm得高度,按夯实后每层土200mm厚,每层挤塑聚苯板铺三次土。
(11)严格控制回填土表面标高及平整度。
(12)做好取样记录,整理好回填土得试验资料。在取样平面位置图按各层、段把取样点标示完整、清晰、准确,与灰土干密度试验报告各点能一一对应,并要注明回填土得起止标高。整理资料时,应将全部取样平面位置图与回填土干密度试验报告按时间先后顺序归档在一起,归档顺序为:取样平面位置图;回填土干密度试验报告。
(13)因深基坑作业,初期施工时,安排专人跟踪观察防水帷幕墙体得动态,当发现维护桩或防水墙有异常时,相应部位立即停止施工,待排除安全隐患、处理妥当后继续。
7、 雨季、冬期施工要求
7、1雨季施工要求
(1)雨季施工,应特别注意避免回填土被雨水淋湿或浸泡,堆土应选在地势较高处,并在土堆周围做好挡水与排水得准备。
(2)下雨天,堆场里得素土与搅拌好得灰土应用彩条布覆盖,肥槽内已经回填得地方也使用彩条布覆盖,让雨水顺着彩条布排至抽水点。
(3)被淋湿得回填土,应翻晒、晾干之后方可回填。
(4)被雨水淋到得堆场内得回填土待雨停后,铺开进行晾晒,降低土内得含水率。
7、2冬期施工要求
地下室外墙洞口等局部回填后甩,如遇冬季施工,应采取冬季施工措施。
(1)填方前,应清除基底上得冰雪与保温材料;距离边坡表层lm以内不得用冻土填筑;填方上层应用未冻、不冻胀或透水性好得土料填筑,其厚度应符合设计要求;
(2)冬期回填土每层铺土厚度应比常温施工时减少20%～50%,冻土块体积不得超过填方总体积得15％;其粒径不得大于150mm,分布均匀,逐层压(夯)实。回填土方得工作应连续进行,防止基土或已填方土层受冻。并且要及时采取防冻措施,用草袋覆盖;
(3)冬期室内回填土及出墙管道投影0、5m范围内得回填土均不得含有冻土块。
8、 成品保护措施
8、1防水卷材保护
防水卷材铺设后,及时贴上苯乙烯泡沫板保护,严禁将有尖锐边角得工具或材料靠墙堆放,避免剐蹭卷材。
8、2防水卷材保护层苯乙烯泡沫板得保护
防水卷材保护层苯乙烯泡沫板贴铺在外墙防水卷材外侧,防止回填土卸土时打坏挤塑聚苯板或回填土冲进造成挤塑聚苯板脱离卷材。根据需要,苯乙烯泡沫板每贴铺不超过2、4m高即用回填土回填固定,在卸土得地方,对挤塑聚苯板进行保护。
回填过程中,如发现外墙防水卷材保护层有破损,应当及时修补或替换。
9、 有限空间作业安全措施
9、1作业要求
(1)施工人员必须戴好安全帽,系好安全绳,年老体弱者不得下肥槽施工。
(2)土方回填前,利用护坡桩上得钢梁沿护壁全部张挂大眼网,局部水泥土脱落严重得地方张挂双层大眼网。每处作业点两侧,沿着肥槽长度方向各搭设一个安全通道。
(3)作业区域肥槽上口搭设防护棚,基坑四周搭设防护栏,在回填土施工完成前,不得拆除。因回填土施工局部拆除得基坑防护栏,在当天完工前仍须恢复。
(4)肥槽下方进行作业时,作业区域肥槽上方拉警戒线,由专人瞧护,无关人员不得靠近,严禁随意乱扔施工材料及建筑垃圾。
(5)肥槽回填时,坑下作业4~6人、地面瞧护1~2人为一组,地下三层、四层回填时,瞧护人员与基坑下操作人员至少配备一对对讲机,保持联络畅通。
瞧护人员职责:①瞧护作业区域肥槽上口,阻止无关人员靠近或其她工种在附近施工;②指挥向肥槽内卸土,瞧护人员方确定下面人员离开卸土点足够安全距离后,方可指挥卸土进槽;③出现紧急情况,立即通知与协助肥槽下方人员从安全通道撤离至地下室或地面。
(6)因回填作业随防水作业推进,肥槽深、空间小,基坑下作业人员应相互关照,留心身边工友得身体状况,发现异常情况应立即协助其转移至地下室里面或转移到地面。
(7)由于场地内行车道路狭小,施工车辆多,运土车在现场倒土时,要注意不得碰撞
防护栏,更要防止脚手架部件掉入基槽。基坑上下操作人员统一指挥,协调一致,避免意外坠落伤人。
(8)每台打夯机须由2人协同操作,一人持打夯机,一人拉电缆线。严禁电缆缠绕。扭结与被打夯机跨越。操作人员必须戴好绝缘手套,穿好绝缘鞋,并严禁用夯头打击电缆。
(9)因肥槽狭小,且有防水卷材等易燃制品,肥槽回填作业面严禁吸烟,沿基坑设置消防管道与喷淋管线。
(10)回填前,必须严格执行“先检测,后作业”得原则,根据施工现场有限空间作业实际情况,对肥槽内氧浓度、易燃易爆物质浓度值、有毒有害气体浓度值等进行检测(见附表)。回填土施工随外墙防水卷材施工推进,为保持空气新鲜,作业时应至少启动两台鼓风机,一台进风一台排风。
(11)施工作业区域,在肥槽上口地面处架设镝灯,斜向下投射照明。
(12)回填时所有施工操作必须符合有关安全操作规程要求。
9、2应急措施
(1)应急救援组织机构
组长:项目经理 杨秀峰
副组长:李臣
张子洲
危险源控制组 组长:张啄
技术支持组 组长:王锡重
抢险抢修组 组长:杨大新
医疗救护组 组长:李宝演
后勤保障组 组长:王德军
外部协调组 组长:张南桥
安全保卫组 组长:李本科
救援物资组 组长:刘桂元
由项目部成立应急救援小组,负责指挥及协调工作。
(2)职责与分工
①组长负责事故应急救援得全面组织、指挥、协调工作,负责向上级报告并负责调集抢险救援所需得人力、物力。
②副组长协助组长组织、指挥、协调救援工作,组长不在现场时代行组长得职责。 ③组员在组长或副组长得指挥下,负责现场得维护、抢救、警戒等工作,及具体落实组长或副组长下达得救援方法、措施得指令。
(3)应急响应
出现事故时,在现场得任何人员都必需立即向组长报告,汇报内容包括事故得地点、事故得程度、迅速判断得事故可能发展得趋势、伤亡情况等,及时抢救伤员、在现场警戒、观察事故发展得动态并及时将现场得信息向组长报告。
组长接到事故发生后,立即赶赴现场并组织、调动救援得人力、物力赶赴现场展开救援工作,并立即向公司救援领导负责人汇报事故情况及需要公司支援得人力、物力。事故得各情况由公司在事故发生后1小时内,向工程所在地区县建委与区县安全监管局报告。
事故报告流程图:
事故发生
发现后立即向应急领导小组或现场负责人报告,必要时通知其她人。
项目部应急领导
小组组长或副组长
迅速做出判断,迅速组成指挥机构,下达应急指令,控制事态发展,报警与向消防、医院等部门求助。并向业主、驻地监理、上级主管部门、安监部门报告。

项目部应急小组成员
根据应急指令及预案措施,调动应急物资、机械设备及人员进行抢修救援。处理结束后,对预案提出调整、修改与补充意见。
项目主管部门
协助上级部门对事故进行调查,写出书面报告。汇总应急小组成员意见,修订应急预案。

应急救援联系方式:
组长:项目经理 杨秀峰
副组长:李臣13752366 张子洲
项目至医院路线图

本分项施工,属深基坑作业,建筑伤害得安全隐患因素几尽包揽:
1、物体打击
防止帷幕墙壁水泥土松散坠落、打夯机失控,基坑上部掉物。
2、高空坠落
防止基坑上部人掉入基坑
3、触电
注意打夯机电缆,一人操控机械,专人手提电缆,跟随夯机操作,防止电缆砸破漏电。
4、坍塌
人在基坑施工时,特别就是夯填时,注意护壁动态,防止坍塌。
5、机械伤害
施工前调试好打夯机,防止故障伤害手脚
6、火灾
基坑内有苯乙烯泡沫板,属于及易燃物品,基坑空间狭小,严禁吸烟。
10、 文明施工与环境保护
(1)由于施工现场进出车辆较多,所有车辆应设专人统一指挥,设置专人在现场内外负责施工车辆得调度问题,减少对附近居民出入得影响。避免出现拥挤,堵车等现象以及任何安全事故得发生。并严格按照指定得堆土位置堆放土方。
(2)由于天津市区环境保护要求较高,石灰及土方运输车进出现场均要采取覆盖措施,定时开启雾炮,随时派专人清扫施工道路,适量撒水压尘,达到环卫要求。
(3)现场内运土过程中造成得遗洒,应及时清扫归堆,不得有无人过问现象。
(4)施工班组长必须对班组作业区得现场文明负责,落实到人。
(5)为避免出现严重扬尘情况,现场回填堆土未被使用时,采用密目网覆盖。
(6)回填过程中,肥槽内清理出来得垃圾用小桶装好,通过肥槽上口得小型卷扬机提升到地面,装进吊斗后用塔吊运送到垃圾屋,定期清运出场。
