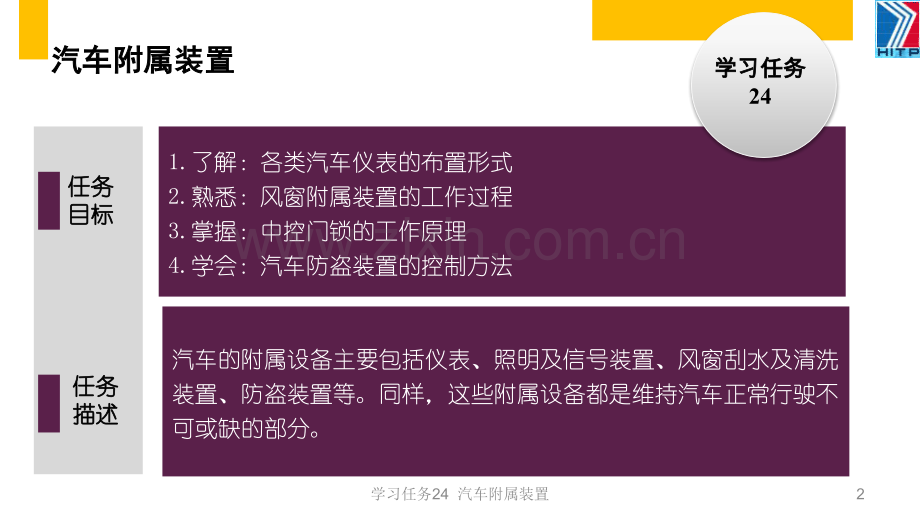

幻灯片编辑：哈尔滨工业大学出版社 2013全国汽车类情境体验拓展互动“1+1”理实一体化规划教材主讲人：教师姓名更新日期：xxxx-xx-xx汽车附属装置汽车附属装置任务任务目标目标任务任务描述描述1.了解：各类汽车仪表的布置形式2.熟悉：风窗附属装置的工作过程3.掌握：中控门锁的工作原理4.学会：汽车防盗装置的控制方法汽车的附属设备主要包括仪表、照明及信号装置、风窗刮水及清洗装置、防盗装置等。同样，这些附属设备都是维持汽车正常行驶不可或缺的部分。学习任务学习任务 242学习任务24 汽车附属装置33Syllabus Do one thing at a time,and do it well本章内容合作交流创新项目2.1 汽车仪表及照明装置项目2.2 风窗附属装置项目2.3 汽车防盗装置及中控门锁学习任务24 汽车附属装置项目24.1 汽车仪表及照明装置汽车仪表及照明装置58%4学习任务24 汽车附属装置 为了使驾驶员能够掌握汽车及各系统的工作情况，在汽车驾驶室内的仪表板上装有各种指示仪表、指示灯及各种报警信号装置。汽车上常用的仪表有车速里程表、发动机转速表、机油压力表、燃油表、冷却液温度（水温）表等，它们通常与各种信号灯一起安装在仪表板上，称为组合仪表，如图24.1所示。图图24.1 马自达马自达6轿车的组合仪表轿车的组合仪表学习任务24 汽车附属装置524.1.124.1.1车速里程表及车速报警装置车速里程表及车速报警装置1 1磁感应式车速里程表磁感应式车速里程表车速里程表由车速表和里程表两部分组成。车速表用来指示汽车瞬时行驶速度，里程表可记录汽车行驶总里程和短程里程。磁感应式车速里程表如图24.2所示，车速表和里程表通常安装在同一个壳体中，并由同一根轴驱动，或使用同一个传感器。图图24.2 磁感应式车速里程表磁感应式车速里程表学习任务24 汽车附属装置6 2 2电子式车速里程表电子式车速里程表 电子式车速里程表如图24.3所示，由车速里程表传感器、信号处理电路、车速表和里程表组成。图图24.3 24.3 电子式车速里程表电路示意图电子式车速里程表电路示意图A-接12V直流电源正极；B-接车速里程表传感器；C-搭铁 车速里程表传感器安装在组合仪表内，由变速器经软轴驱动，汽车行驶时它产生正比于汽车行驶速度的信号。它由具有一对或几对触点的舌簧开关和转子组成。信号处理电路由单稳态触发电路、恒流电路、64分频电路、功率放大电路以及电源稳压等电子电路组成。汽车运行时，它将车速传感器输入的脉冲信号，整形和处理转变为电流信号，并加以放大，以驱动车速表指示车速；同时它还将脉冲信号经分频和功率放大，转变为一定频率的脉冲信号，以驱动里程表步进电机的轴转动，记录汽车的行驶里程。学习任务24 汽车附属装置7学习任务24 汽车附属装置8 车速表以一个磁电式电流表作为指示表。汽车以不同的车速运行时，信号处理电路将车速传感器输入的脉冲信号，转变为与车速成比例的电流信号，使电流表的指针偏转，指示出相应的车速。里程表由步进式电动机、六位十进制计数器及内传动齿轮等组成。汽车运行时车速传感器输出的脉冲信号，经信号处理电路分频和功率放大，转变为一定频率的脉冲信号，作用于步进电动机的电磁线圈。步进电机将这一脉冲信号转变为角位移信号，使电动机轴转动，驱动里程表十进制计数器的六个计数轮依次转动，记录汽车行驶的总里程和单程行驶里程。当需要消除短程里程时，只需按一次复位杆，短里程表就会归零。学习任务24 汽车附属装置924.1.2 24.1.2 发动机转速表发动机转速表 发动机转速表可以直观地指示发动机的转速，是发动机工况信息的指示装置，便于驾驶员选择发动机的最佳速度范围，把握好换档时机，以及充分利用经济车速等。发动机转速表有机械式和电子式两种。机械式转速表的结构和工作原理与上述磁感应式车速表基本相同。电子式转速表由于结构简单、指示准确、安装方便等优点在现代车辆中应用广泛。电子式发动机转速表有汽油机用和柴油机用两种类型。前者的转速信号来自于点火系统的脉冲电压，后者的转速信号来自于曲轴传感器。学习任务24 汽车附属装置1024.1.3 24.1.3 机油压力表、机油压力报警装置和油压指示系统机油压力表、机油压力报警装置和油压指示系统 1 1机油压力表机油压力表 在发动机工作时，机油压力表指示发动机润滑系统主油道中机油压力的大小。它由油压指示表和油压传感器组成。机油压力指示表安装在仪表板上，机油压力传感器安装在发动机主油道或机油粗滤器上，两者通过导线相连。常用机油压力表有双金属式油压表和双金属式油压传感器、电磁式油压表和电阻式油压传感器等不同形式，双金属式油压表应用较为广泛，如图24.4所示。学习任务24 汽车附属装置11图图24.4 双金属片式机油压力表双金属片式机油压力表学习任务24 汽车附属装置1224.1.4 24.1.4 燃油表及燃油低油面报警装置燃油表及燃油低油面报警装置 燃油表用来指示汽车燃油箱内的存油量。它由燃油指示表、油面高度传感器以及电源稳压器等组成。常用的燃油指示表有电热式、电磁式、电子集成式等不同形式。1 1电热式燃油表电热式燃油表 如图24.5所示，电热式燃油表的油面高度传感器为可变电阻式，由可变电阻器和与可变电阻器滑动臂相连的浮子组成，安装在燃油箱内。浮在油面上的浮子，在随油面高度的变化而改变自身位置的同时，带着可变电阻的滑动臂连同触点在电阻器上滑动，改变串联在燃油表电路中的电阻值。学习任务24 汽车附属装置13图图24.5 电热式燃油表示意图电热式燃油表示意图学习任务24 汽车附属装置142 2电磁式燃油表电磁式燃油表电磁式燃油表如图24.6所示，其内装有左、右两个线圈，转子与指针相连，并位于两个线圈之间，油面传感器也采用可变电阻式传感器。接通点火开关，电源的电流经左线圈后分为两条支路，一路经右线圈后搭铁，另一路经油面传感器的可变电阻搭铁。两个线圈中均有电流通过，并在两个线圈的周围产生磁场，转子连同指针在两个线圈磁场的作用下偏转，处于合成磁场的方向，指针指向燃油表的某一刻度。油箱中油面高时，油面传感器的电阻大，流过左线圈的电流小，产生的磁场弱，在合成磁场的作用下指针指向油面高的刻度。图图24.6 电磁式燃油表示意图电磁式燃油表示意图学习任务24 汽车附属装置1524.1.5 24.1.5 水温表、水温报警装置和冷却液不足报警器水温表、水温报警装置和冷却液不足报警器 1 1水温表水温表 水温表用来指示发动机冷却水套中冷却液的温度。它由安装在仪表板上的水温指示表、安装在发动机气缸盖上的水温传感器以及与燃油表共用的电源稳压器等组成。常用的水温表有电热式、电磁式和电子式三种形式，其中电热式水温表应用较多，其原理示意图如图24.7所示。图图24.7 电热式水温表原理示意图电热式水温表原理示意图学习任务24 汽车附属装置1624.1.6 24.1.6 仪表板上的常用标识仪表板上的常用标识 汽车驾驶室的仪表板上装有指示汽车、发动机运行工况的各种仪表、报警灯、指示灯、各种控制开关和按钮。为了便于驾驶员识别和控制，在各指示灯、开关的相应位置标有醒目的形象符号。各种符号的含义如图24.8对应文字所示。图图24.8 24.8 汽车仪表板上常用标识及其含义汽车仪表板上常用标识及其含义Agenda17学习任务24 汽车附属装置项目项目 小节小节2车速里程表的类型和工作原理。发动机转速表，机油压力表，燃油表，水温表的工作原理。蓄电池的正确使用、维护及充电方法。仪表板的常用标识。项目24.2 风窗附属装置风窗附属装置58%18学习任务24 汽车附属装置 电动车窗主要由车窗玻璃升降器（又称换向器）、电动机、控制电路等组成。车窗玻璃升降器主要有蜗轮蜗杆式、齿轮齿扇式和齿轮齿条式等类型。桑塔纳2000型轿车所用的电动车窗玻璃升降器，机械部分主要由蜗轮、蜗杆、绕线轮、钢索、导轨、滑动支架等组成。当电动车窗玻璃升降器中直流永磁电动机电路接通后，转轴输出转矩，经蜗轮蜗杆减速后，再由缓冲联轴器传递到转丝筒，带动转丝筒旋转，使钢丝绳拉动安装在玻璃支架上的滑动支架在导轨中上下运动，达到车窗玻璃升降的目的。24.2.1 电动车窗电动车窗58%19学习任务24 汽车附属装置 为了保证在各种使用条件下，驾驶室的风窗玻璃表面干净、清洁，汽车上都装有风窗玻璃洗涤器和风窗玻璃刮水器，有些汽车还装有风窗玻璃除霜装置。1风窗玻璃洗涤器风窗玻璃洗涤器 风窗玻璃洗涤器的功用是将清洁的水或洗涤液喷射到风窗玻璃上，在刮水器的作用下，清除风窗玻璃上的尘土和污物，使驾驶员有良好的视野。它主要由洗涤器电动机、洗涤器水泵、储液罐、喷嘴、水管等组成。24.2.2 风窗玻璃清洁装置风窗玻璃清洁装置学习任务24 汽车附属装置20 2 2风窗玻璃清洁装置风窗玻璃清洁装置 轿车风窗刮水器和洗涤器的工作都由刮水器洗涤器组合开关控制，组合开关有5个档位，分别是刮水器高速工作、刮水器低速工作、点动工作、间歇刮水、清洗玻璃。刮水器电动机上装有一个由凸轮驱动的一掷两位停机自动复位开关，用来保证在刮水器停止工作后，刮水器的刮片停在风窗玻璃下沿的合适位置。3 3风窗玻璃除霜装置风窗玻璃除霜装置 在较冷的季节，有雨、雪、雾的天气，挡风玻璃上易结霜。另外由于车厢内外温差较大，车厢内的水蒸气也易凝结在挡风玻璃上而结霜，从而严重影响驾驶员的视线。因此，汽车上应安装风窗玻璃除霜装置。前、侧挡风玻璃上的霜层通常是在汽车空调系统的风道中，加设除霜器风门，利用空调系统中产生的暖气（或流动的空气），达到清除结霜的目的。对后挡风玻璃的除霜，常采用除霜热线。除霜热线是把数条电热线（镍铬丝）均匀地粘在后窗玻璃内部，各线两端相接形成并联电路，当两端加上电压后，各电热线即会升温而加热玻璃，从而达到防止或清除结霜的目的。Agenda21学习任务24 汽车附属装置项目项目 小节小节2电动车窗的结构和工作原理项目24.3 汽车防盗装置及中控门锁汽车防盗装置及中控门锁58%22学习任务24 汽车附属装置 中央控制电动门锁的功能：(1)中央控制：驾驶员可通过门锁开关同时打开各个车门，也可单独打开某个车门，当驾驶员车门锁住时，其他三个车门也同时锁住。(2)速度控制：当行车速度达到一定时，各个车门能自行锁定，防止乘员误操作车内门把手而导致车门打开。(3)单独控制：驾驶员车门以外的三个车门设置有单独的弹簧锁开关，可以独立地控制一个车门的打开和锁住。24.3.1 中央控制电动门锁中央控制电动门锁学习任务24 汽车附属装置23 中央控制电动门锁主要由门锁开关、门锁控制电路和门锁执行机构三部分组成。1 1门锁开关门锁开关 门锁开关是指中央门锁开关，对中央控制电动门锁系统集中控制，开、关全部或单个车门。常用的电子遥控式门锁开关的联络信号可以是声、光、电或磁中任何一种，这种门锁开关由电子指令发射器和指令接收器组成。2 2门锁执行机构门锁执行机构 门锁执行机构是在门锁控制电路的控制及驱动下，执行门锁锁定和开启任务。(1)电磁式门锁执行机构 电磁式门锁执行机构的优点是结构简单、内部摩擦力小、动作敏捷、操作方便；缺点是耗电量大、铁心质量大且衔铁移动时有冲击声。(2)电动机式门锁执行机构 由微型可逆直流电动机、齿轮齿条传动机构等组成。当电动机通电正转时，带动齿条连杆左移锁门；当电动机通电反转时，带动齿条连杆右移开锁。电动机式门锁执行机构的优点是体积小、耗电少、动作迅速；不足之处是当门锁已经锁定或开启时，应即时切断电源，避免电动机长时间带电而烧坏。学习任务24 汽车附属装置24 3 3门锁控制器门锁控制器 无论是电磁式门锁执行机构，还是电动机式门锁执行机构，都是通过改变执行机构通电电流方向来控制锁扣连杆左、右移动，实现门锁的锁定或开启，因而门锁控制器应具有控制执行机构通电电流方向的功能。同时，由于门锁执行机构长期带电要消耗较大的电能，为了缩短工作时间，门锁控制器应具有定时功能，即当锁扣连杆移动到位、门锁已锁定或开启时，应控制执行机构的通电电流自动中断。学习任务24 汽车附属装置2524.3.2 汽车防盗装置汽车防盗装置为了防止驾驶员离开汽车后汽车被盗，汽车上都装有安全防盗装置。常用的防盗装置由以下几部分组成：转向锁、燃油切断装置、蓄电池接线柱断路装置、点火系统关断装置、各种电子报警器、各种外用机械防盗锁以及电子控制防盗系统等。1 1转向锁转向锁转向锁安装在转向柱上，由点火开关控制。当驾驶员从点火开关上拔下钥匙时转向柱即被锁死，盗车者在不用钥匙起动发动机以后，汽车也不能驾驶。2 2电子报警器电子报警器电子报警器通过电路控制喇叭鸣叫报警，可以更有效地防止他人私自进入车内，拆卸零件，起动发动机甚至盗走车辆。3 3电子控制防盗系统电子控制防盗系统凌志LS400轿车防盗系统与门锁采用一个微机控制单元（ECU），其传感器包括：门控开关、门锁开关、行李舱门钥匙启动开关、钥匙未锁警告开关、钥匙操纵开关和门锁电机位置开关等；其执行器包括：防盗喇叭、汽车喇叭继电器、前灯控制继电器、启动电机继电器、尾灯控制继电器、门锁电机和防盗指示灯等。26学习任务24 汽车附属装置本章本章 小节小节2仪表的种类，标识和工作原理风窗刮水器的工作原理转向灯闪烁过快的原因本章结束！大家是否有收获到自己的坚果呢？27
