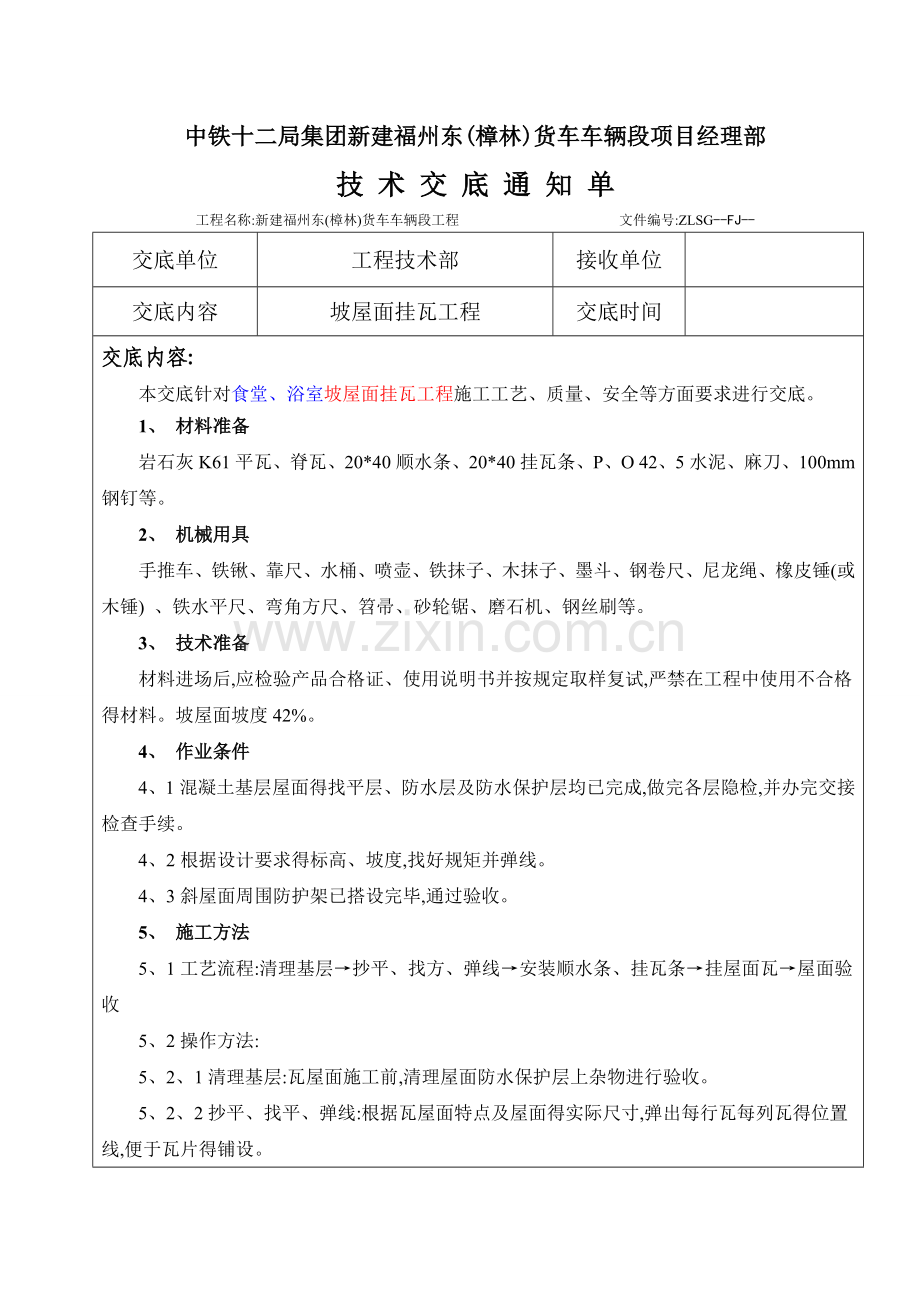

中铁十二局集团新建福州东(樟林)货车车辆段项目经理部
技 术 交 底 通 知 单
工程名称:新建福州东(樟林)货车车辆段工程 文件编号:ZLSG--FJ--
交底单位
工程技术部
接收单位

交底内容
坡屋面挂瓦工程
交底时间

交底内容:
本交底针对食堂、浴室坡屋面挂瓦工程施工工艺、质量、安全等方面要求进行交底。
1、 材料准备
岩石灰K61平瓦、脊瓦、20*40顺水条、20*40挂瓦条、P、O 42、5水泥、麻刀、100mm钢钉等。
2、 机械用具
手推车、铁锹、靠尺、水桶、喷壶、铁抹子、木抹子、墨斗、钢卷尺、尼龙绳、橡皮锤(或 木锤) 、铁水平尺、弯角方尺、笤帚、砂轮锯、磨石机、钢丝刷等。
3、 技术准备
材料进场后,应检验产品合格证、使用说明书并按规定取样复试,严禁在工程中使用不合格得材料。坡屋面坡度42%。
4、 作业条件
4、1混凝土基层屋面得找平层、防水层及防水保护层均已完成,做完各层隐检,并办完交接检查手续。
4、2根据设计要求得标高、坡度,找好规矩并弹线。
4、3斜屋面周围防护架已搭设完毕,通过验收。
5、 施工方法
5、1工艺流程:清理基层→抄平、找方、弹线→安装顺水条、挂瓦条→挂屋面瓦→屋面验收
5、2操作方法:
5、2、1清理基层:瓦屋面施工前,清理屋面防水保护层上杂物进行验收。
5、2、2抄平、找平、弹线:根据瓦屋面特点及屋面得实际尺寸,弹出每行瓦每列瓦得位置线,便于瓦片得铺设。

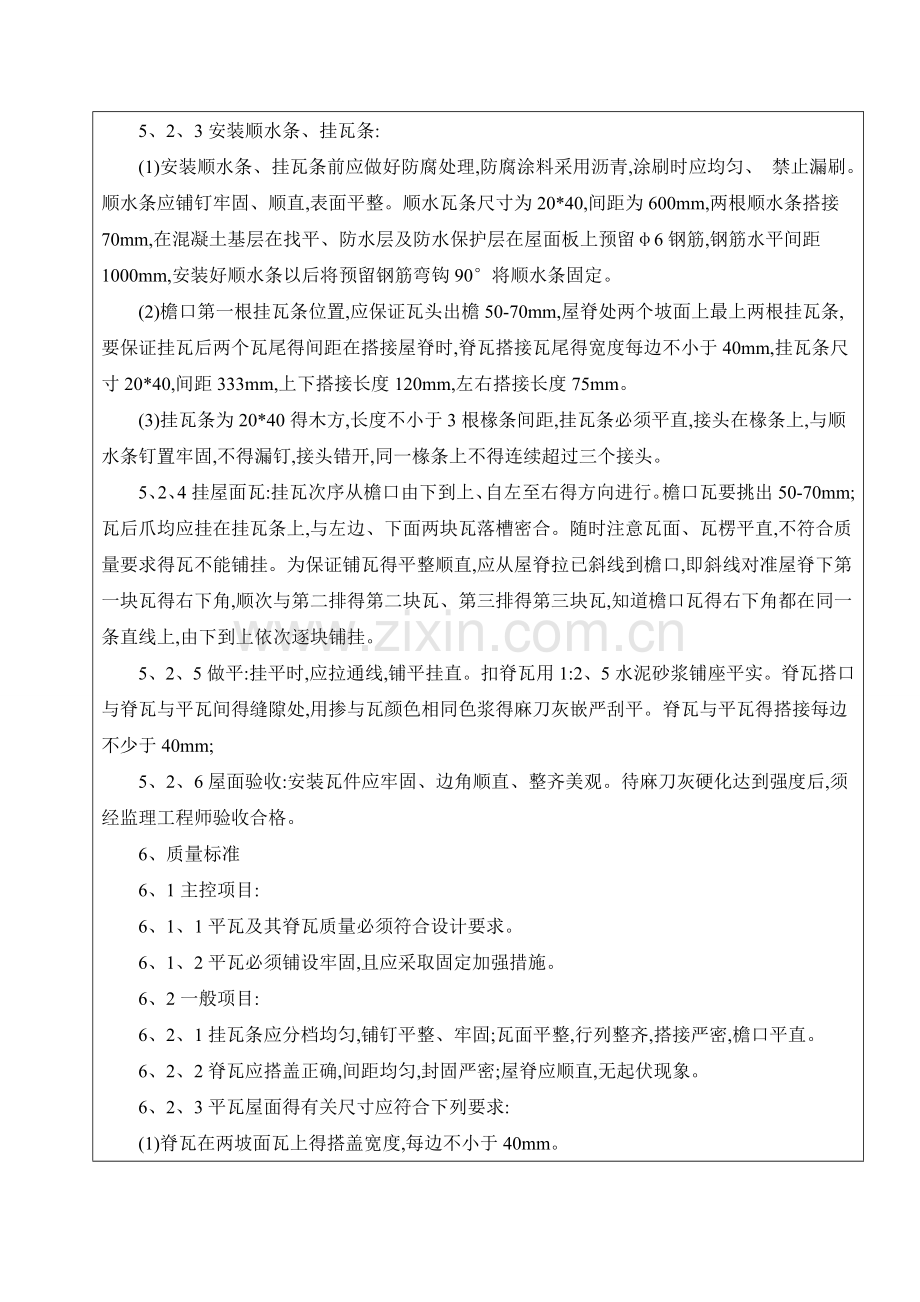

5、2、3安装顺水条、挂瓦条:
(1)安装顺水条、挂瓦条前应做好防腐处理,防腐涂料采用沥青,涂刷时应均匀、 禁止漏刷。顺水条应铺钉牢固、顺直,表面平整。顺水瓦条尺寸为20*40,间距为600mm,两根顺水条搭接70mm,在混凝土基层在找平、防水层及防水保护层在屋面板上预留φ6钢筋,钢筋水平间距1000mm,安装好顺水条以后将预留钢筋弯钩90°将顺水条固定。
(2)檐口第一根挂瓦条位置,应保证瓦头出檐50-70mm,屋脊处两个坡面上最上两根挂瓦条,要保证挂瓦后两个瓦尾得间距在搭接屋脊时,脊瓦搭接瓦尾得宽度每边不小于40mm,挂瓦条尺寸20*40,间距333mm,上下搭接长度120mm,左右搭接长度75mm。
(3)挂瓦条为20*40得木方,长度不小于3根椽条间距,挂瓦条必须平直,接头在椽条上,与顺水条钉置牢固,不得漏钉,接头错开,同一椽条上不得连续超过三个接头。
5、2、4挂屋面瓦:挂瓦次序从檐口由下到上、自左至右得方向进行。檐口瓦要挑出50-70mm;瓦后爪均应挂在挂瓦条上,与左边、下面两块瓦落槽密合。随时注意瓦面、瓦楞平直,不符合质量要求得瓦不能铺挂。为保证铺瓦得平整顺直,应从屋脊拉已斜线到檐口,即斜线对准屋脊下第一块瓦得右下角,顺次与第二排得第二块瓦、第三排得第三块瓦,知道檐口瓦得右下角都在同一条直线上,由下到上依次逐块铺挂。
5、2、5做平:挂平时,应拉通线,铺平挂直。扣脊瓦用1:2、5水泥砂浆铺座平实。脊瓦搭口与脊瓦与平瓦间得缝隙处,用掺与瓦颜色相同色浆得麻刀灰嵌严刮平。脊瓦与平瓦得搭接每边不少于40mm;
5、2、6屋面验收:安装瓦件应牢固、边角顺直、整齐美观。待麻刀灰硬化达到强度后,须经监理工程师验收合格。
6、质量标准
6、1主控项目:
6、1、1平瓦及其脊瓦质量必须符合设计要求。
6、1、2平瓦必须铺设牢固,且应采取固定加强措施。
6、2一般项目:
6、2、1挂瓦条应分档均匀,铺钉平整、牢固;瓦面平整,行列整齐,搭接严密,檐口平直。
6、2、2脊瓦应搭盖正确,间距均匀,封固严密;屋脊应顺直,无起伏现象。
6、2、3平瓦屋面得有关尺寸应符合下列要求:
(1)脊瓦在两坡面瓦上得搭盖宽度,每边不小于40mm。
(2)瓦头挑出封檐板得长度为50~70mm。
7、成品保护
7、1瓦片为易碎材料,应按要求堆放整齐(平瓦侧放靠紧,堆放高度不超过5层,脊瓦呈人字形堆放),施工中应轻拿轻放,不得碰撞抛扔。
7、2在操作过程中,运料时不得碰坏铺设在基层得各种管线。
7、3挂瓦过程中,钉挂瓦条及挂瓦用得钢钉应放到工具包中,不得随意乱放;不得穿硬底鞋施工,避免将防水层踩坏。
7、4铺瓦过程中应避免将挂瓦条蹬踏变形或损坏。
8、安全文明施工
8、1工人进入施工现场必须配戴安全帽、系安全带、穿防滑鞋,施工时现场必须有班组长以及相关人员进行旁站。
8、2施工管理人员应对操作人员进行专项安全技术培训与交底。
8、3屋面上瓦应两坡同时进行,保持屋面受力平衡,瓦要放稳。
8、4施工前应对搅拌机、垂直运输设备及电动工具等进行防护设施与安全用电检查。搅拌机要有专人操作,持证上岗。
8、5采用垂直运输设备上料时,不得超载,各种料具严禁伸出笼外。
8、6凡有严重心脏病、高血压、神经衰弱症等不适于高处作业者不能进行屋面工程施工。
8、7上屋面前应检查有关安全设施,如栏杆、安全网等就是否牢固,检查合格后,才能进行高处作业。
8、8、碎瓦、杂物、工具等应集中下运,不能随意乱掷。

编制人:

复核人:

接收人:
