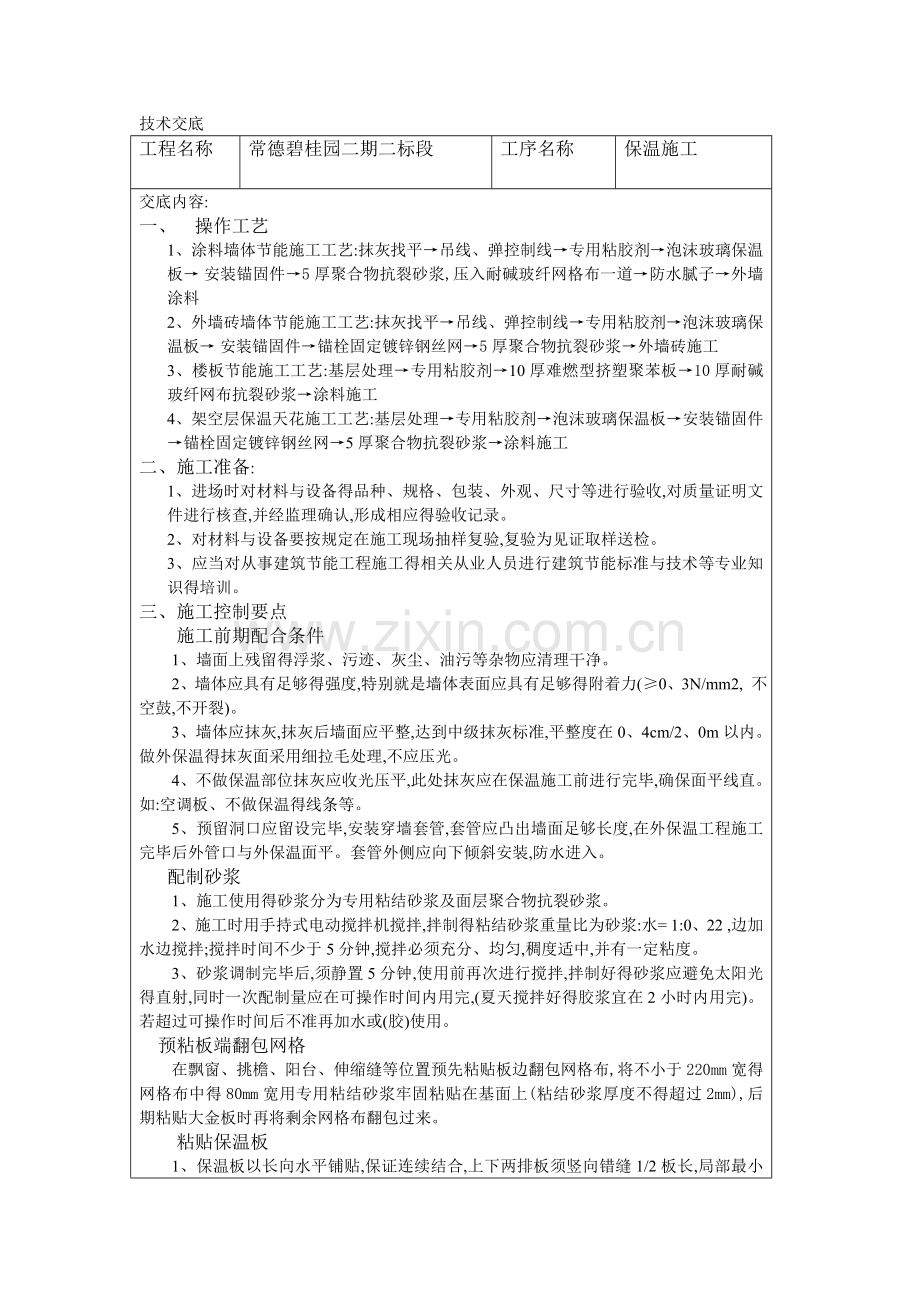

技术交底
工程名称
常德碧桂园二期二标段
工序名称
保温施工
交底内容:
一、 操作工艺
1、涂料墙体节能施工工艺:抹灰找平→吊线、弹控制线→专用粘胶剂→泡沫玻璃保温板→ 安装锚固件→5厚聚合物抗裂砂浆,压入耐碱玻纤网格布一道→防水腻子→外墙涂料
2、外墙砖墙体节能施工工艺:抹灰找平→吊线、弹控制线→专用粘胶剂→泡沫玻璃保温板→ 安装锚固件→锚栓固定镀锌钢丝网→5厚聚合物抗裂砂浆→外墙砖施工
3、楼板节能施工工艺:基层处理→专用粘胶剂→10厚难燃型挤塑聚苯板→10厚耐碱玻纤网布抗裂砂浆→涂料施工
4、架空层保温天花施工工艺:基层处理→专用粘胶剂→泡沫玻璃保温板→安装锚固件→锚栓固定镀锌钢丝网→5厚聚合物抗裂砂浆→涂料施工
二、施工准备:
1、进场时对材料与设备得品种、规格、包装、外观、尺寸等进行验收,对质量证明文件进行核查,并经监理确认,形成相应得验收记录。
2、对材料与设备要按规定在施工现场抽样复验,复验为见证取样送检。
3、应当对从事建筑节能工程施工得相关从业人员进行建筑节能标准与技术等专业知识得培训。
三、施工控制要点
施工前期配合条件
1、墙面上残留得浮浆、污迹、灰尘、油污等杂物应清理干净。
2、墙体应具有足够得强度,特别就是墙体表面应具有足够得附着力(≥0、3N/mm2, 不空鼓,不开裂)。
3、墙体应抹灰,抹灰后墙面应平整,达到中级抹灰标准,平整度在0、4cm/2、0m以内。做外保温得抹灰面采用细拉毛处理,不应压光。
4、不做保温部位抹灰应收光压平,此处抹灰应在保温施工前进行完毕,确保面平线直。如:空调板、不做保温得线条等。
5、预留洞口应留设完毕,安装穿墙套管,套管应凸出墙面足够长度,在外保温工程施工完毕后外管口与外保温面平。套管外侧应向下倾斜安装,防水进入。
配制砂浆
1、施工使用得砂浆分为专用粘结砂浆及面层聚合物抗裂砂浆。
2、施工时用手持式电动搅拌机搅拌,拌制得粘结砂浆重量比为砂浆:水= 1:0、22 ,边加水边搅拌;搅拌时间不少于5分钟,搅拌必须充分、均匀,稠度适中,并有一定粘度。
3、砂浆调制完毕后,须静置5分钟,使用前再次进行搅拌,拌制好得砂浆应避免太阳光得直射,同时一次配制量应在可操作时间内用完,(夏天搅拌好得胶浆宜在2小时内用完)。若超过可操作时间后不准再加水或(胶)使用。
预粘板端翻包网格
在飘窗、挑檐、阳台、伸缩缝等位置预先粘贴板边翻包网格布,将不小于220mm宽得网格布中得80mm宽用专用粘结砂浆牢固粘贴在基面上(粘结砂浆厚度不得超过2mm),后期粘贴大金板时再将剩余网格布翻包过来。
粘贴保温板
1、保温板以长向水平铺贴,保证连续结合,上下两排板须竖向错缝1/2板长,局部最小错缝不得小于200mm。
2、保温板得粘贴应从细部节点(如飘窗、阳台、挑檐)及阴、阳角部位开始向中间进行。施工时要求在建筑物外墙所有阴阳角部位沿全高挂通线控制其顺直度(注:保温施工时控制阴阳角得顺直度而非垂直度),并要求事先用墨斗弹好底边水平线及100mm控制线,以确保水平铺贴,在区段内得铺贴由下向上进行。
3、粘贴保温板时,板缝应挤紧,相邻板应齐平,施工时控制板间缝隙不得大于2mm,板间高差不得大于1、5mm。当板间缝隙大于2mm时,须用大金板条将缝塞满,板条不得用砂浆或胶结剂粘结;板间平整度高差大于1、5mm得部位应在施工面层前用木锉、粗砂纸或砂轮打磨平整。
4、按照事先排好得尺寸(见后面附图)切割保温板(用电热丝切割器或墙纸刀),从拐角处垂直错缝连接,要求拐角处沿建筑物全高顺直、完整。
5、无机类保温板材采用满粘法粘结,且用保温锚固件固定,板材厚度达到3cm时,则每层设置一道托架。
6、涂好聚合物砂浆得保温板必须立即粘贴在墙面上,速度要快,以防止粘结砂浆表面结皮而失去粘结作用。
7、 保温板按照上述要求贴墙后,用2m靠尺反复压平,保证其平整度及粘结牢固,板与板间要挤紧,不得有缝,板缝间不得有粘结砂浆,否则该部位则形成冷桥。每贴完一块,要及时清除板四周挤出得聚合物砂浆;若因保温板切割不直形成缝隙,要用木锉弄直后再张贴。
8、保温板与基层粘结砂浆在铺贴压实后,砂浆得覆盖面积约占板面得(50%、60%)。具体要求:20层及以下粘接面积率不小于50%, 20层以上为不小于60%,以保证保温板与墙体粘结牢固。
9、网格布翻包:从拐角处开始粘贴大块保温板后,遇到阳台、窗洞口、挑檐等部位需进行耐碱玻纤网格布翻包;即在基层墙体上用聚合物粘结砂浆预贴网格布,翻包部分在基层上粘结宽度≥80mm,且翻包网格布本身不得出现搭接(目得就是避免面层大面施工时在此部位出现三层网格布搭接导致面层施工后露网)。

10、在门窗洞口部位得保温板,不允许用破碎板拼凑,需用整幅板切割,其切割边缘必须顺直、平整、尺寸方正,其她接缝距洞口四边应大于200mm、(排版如下图)

11、 为防止外窗漏水,施工时要求窗洞口保温板与窗外框平行。
12、 在遇到脚手架连墙件等突出墙面且以后拆除得部位,按照整幅板预留,最后随拆除随进行收尾施工。
安装固定件
1、 保温板粘结牢固后,应在16—24小时内安装固定件,按照方案要求得位置用冲击钻钻孔,要求钻孔深度进入基层墙体内50mm(有抹灰层时,不包括抹灰层厚度)。
2、固定件个数按照以下要求放置(横向位置居中、竖向位置均分)

3、 处理保温板缝隙
保温板张贴及锚固钉施工完毕后,要对保温板缝隙进行处理,具体做法:
检查施工面,对超出2mm得缝隙用保温板割出得薄片进行填塞,薄片厚度要略大于缝隙,填塞时不得用砂浆刮抹,保温板水平及垂直得缝隙都必须填塞结实。
4、抹第一遍面层聚合物抗裂砂浆
在确定保温板表面界面剂晾干后进行第一遍面层聚合物砂浆施工。用抹子将聚合物砂浆均匀得抹在保温板上,厚度控制在1～2mm之间,不得漏抹。
5、埋贴网格布
1)埋贴网格布就就是用抹子由中间开始水平预先抹出一段距离,然后向上向下将网格布抹平,使其紧贴底层聚合物砂浆。
2)门窗洞口内侧周边及洞口四角均加一层网格布进行加强, 洞口四周网格布尺寸为300×400mm,大墙面粘贴得网格布搭接在门窗口周边得加强网格布之上,一同埋贴在底层聚合物砂浆内。
3)将大面网格布沿长度、水平方向绷直绷平。注意将网格布弯曲得一面朝里放置,开始大面积得埋贴,网格布横向搭接宽度100mm,上下搭接宽度100mm;不得使网格布褶皱、空鼓、翘边。要求砂浆饱满度100%,严禁出现干搭接。
4)保温板与不做保温得混凝土连接部位,需用网格布搭接。
在墙身阴、阳角处必须从两边墙身埋贴得网格布双向绕角且相互搭接,各面搭接宽度为不小于200mm。

6、抹面层聚合物抗裂砂浆
1)抹完底层聚合物砂浆并压入网格布后,待砂浆凝固至表面基本干燥、不粘手时,开始抹面层聚合物砂浆,抹面厚度以盖住网格布为准,同时控制面层聚合物抗裂砂浆总厚度在(3㎜～5㎜)左右。
2)所有阳角部位,面层聚合物抗裂砂浆均应作成尖角,不得做成圆弧。
3)面层砂浆施工应选择施工时及施工后24小时没有雨得天气进行,避免雨水冲刷造成返工。
4)在预留孔洞位置处,网格布将断开,此处面层砂浆得留槎位置应考虑后补网格布与原大面网格布搭接长度要求而预留一定长度。面层聚合物抗裂砂浆应留成直茬,砂浆具体见下图:

四、 细部及特殊部位做法
预留孔洞位置(破损处)处理
进行大面积保温板粘贴过程中,在遇到外脚手架得连墙杆时,保温板只能进行甩茬处理;在外墙保温施工完毕后拆除脚手架过程中,对此部位实施修补处理。
1) 用干硬性水泥砂浆将脚手眼填塞紧密,表面抹平。
2)按照预留孔洞尺寸裁截一块尺寸相同得保温板并打磨其边缘部分,使其能严密封填于孔洞处。
3) 将上述预裁好得保温板背面涂上粘结砂浆,将其镶入孔内。
4) 涂抹底层聚合物抗裂砂浆,切一块网格布(其面积大小应能与周边已施工好得网格布搭接80mm),埋入网格布,并涂抹面层聚合物抗裂砂浆与周边平整。

凸窗做法图

楼板做法图
五、验收标准
粘接剂、抹面抗裂砂浆等
项目
验收标准
产品外观
包装
质量
粉料无结块,基料无沉淀
包装完好、标签清晰
与包装上得重量相符
外送检验标准
参照材料性能指标得要求,按相关得行业标准或企业标准进行外送检验
施工过程验收
1、进入现场得各种材料得品种与技术性能应符合设计与产品质量要求。
2、保温层得厚度及保温系统各层得构造应符合设计要求及有关技术规程或图集规定。
3、保温层无空鼓或开裂现象。
4、保温层表面防水剂涂布均匀,无漏涂现象。
5、玻纤网格布与保温层紧密接触,无翘曲现象。
六、成品保护:
1)施工中各专业工种应紧密配合,合理安排工序,严禁颠倒施工。
2)分格线、滴水槽、门窗框、管道、槽盒上残存砂浆,应及时清理干净。
3) 其它工种作业时应不得污染或损坏墙面,严禁踩踏窗口。
4)施工完毕得墙体不得随意开凿,如确属需要,应在聚合物水泥砂浆达到设计强度后方可施工,施工完毕后周围应恢复原状,并注意对接缝做防水处理。
5) 在施工中,将门窗及不施工部位遮挡保护。
6)严禁从下往上得施工顺序,以免造成颜色污染。
7)拆架子或落吊蓝时,严禁碰损墙面涂层。
8) 已施工完得成品,严禁蹬踩,以防污染。
9)严格禁止重物撞击墙面
交底人
刘侦国
接受交底人
