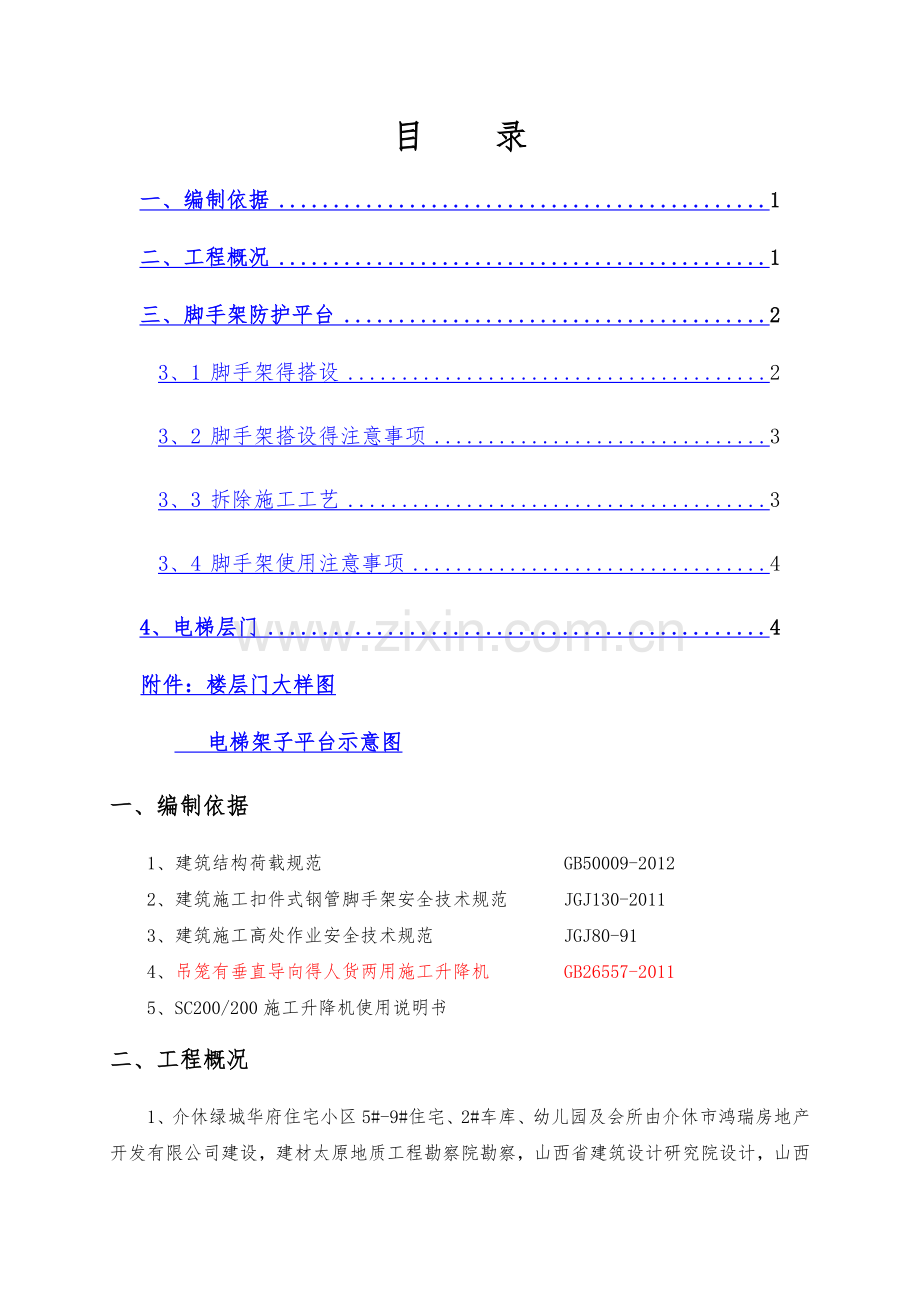

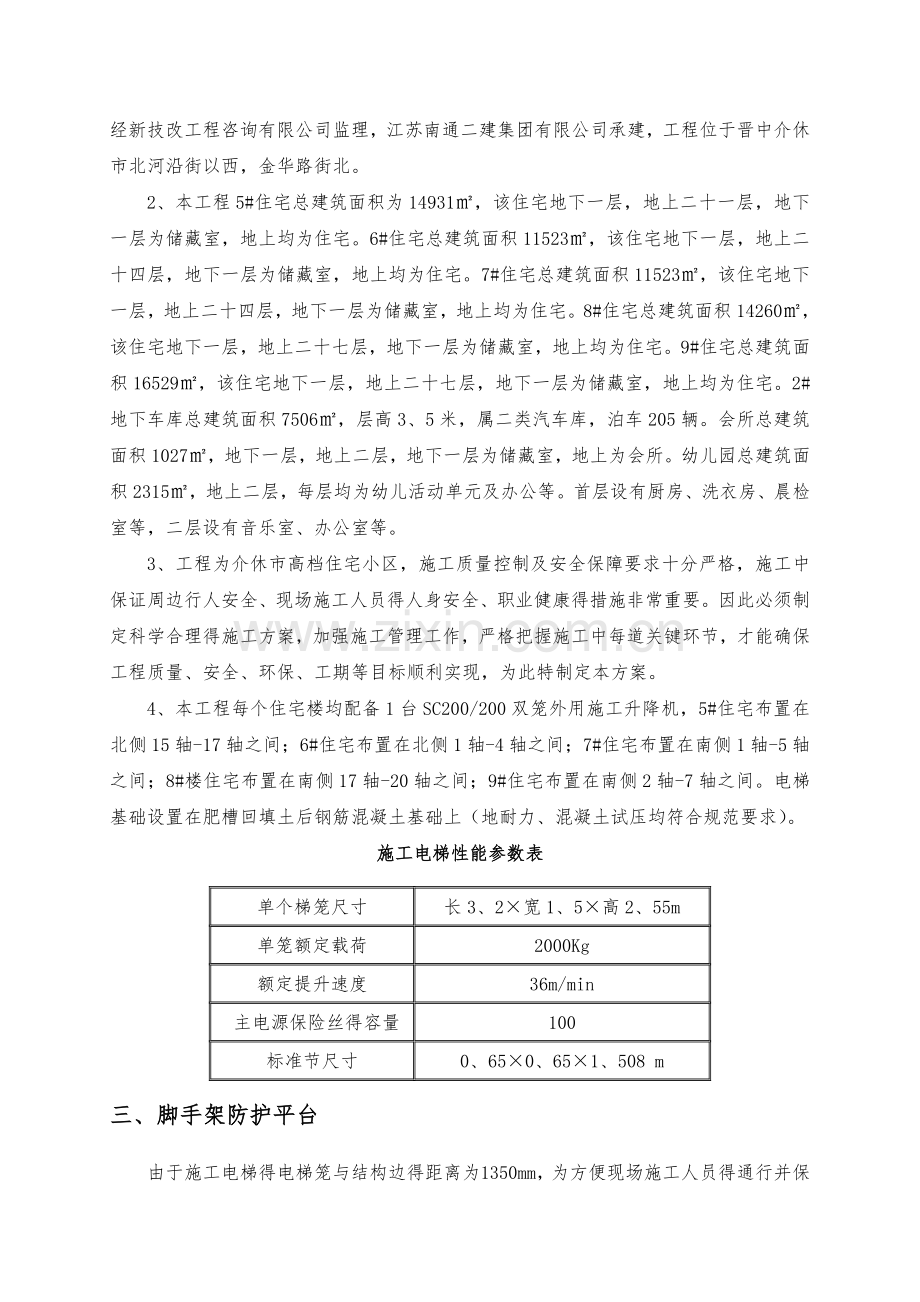

目录一、编制依据1二、工程概况1三、脚手架防护平台23、1 脚手架得搭设23、2 脚手架搭设得注意事项33、3 拆除施工工艺33、4 脚手架使用注意事项44、电梯层门4 附件：楼层门大样图 电梯架子平台示意图一、编制依据1、建筑结构荷载规范 GB50009-2012 2、建筑施工扣件式钢管脚手架安全技术规范 JGJ130-20113、建筑施工高处作业安全技术规范 JGJ80-914、吊笼有垂直导向得人货两用施工升降机 GB26557-20115、SC200/200施工升降机使用说明书二、工程概况1、介休绿城华府住宅小区5#-9#住宅、2#车库、幼儿园及会所由介休市鸿瑞房地产开发有限公司建设，建材太原地质工程勘察院勘察，山西省建筑设计研究院设计，山西经新技改工程咨询有限公司监理，江苏南通二建集团有限公司承建，工程位于晋中介休市北河沿街以西，金华路街北。2、本工程5#住宅总建筑面积为14931，该住宅地下一层，地上二十一层，地下一层为储藏室，地上均为住宅。6#住宅总建筑面积11523，该住宅地下一层，地上二十四层，地下一层为储藏室，地上均为住宅。7#住宅总建筑面积11523，该住宅地下一层，地上二十四层，地下一层为储藏室，地上均为住宅。8#住宅总建筑面积14260，该住宅地下一层，地上二十七层，地下一层为储藏室，地上均为住宅。9#住宅总建筑面积16529，该住宅地下一层，地上二十七层，地下一层为储藏室，地上均为住宅。2#地下车库总建筑面积7506，层高3、5米，属二类汽车库，泊车205辆。会所总建筑面积1027，地下一层，地上二层，地下一层为储藏室，地上为会所。幼儿园总建筑面积2315，地上二层，每层均为幼儿活动单元及办公等。首层设有厨房、洗衣房、晨检室等，二层设有音乐室、办公室等。3、工程为介休市高档住宅小区，施工质量控制及安全保障要求十分严格，施工中保证周边行人安全、现场施工人员得人身安全、职业健康得措施非常重要。因此必须制定科学合理得施工方案，加强施工管理工作，严格把握施工中每道关键环节，才能确保工程质量、安全、环保、工期等目标顺利实现，为此特制定本方案。4、本工程每个住宅楼均配备1台SC200/200双笼外用施工升降机，5#住宅布置在北侧15轴-17轴之间；6#住宅布置在北侧1轴-4轴之间；7#住宅布置在南侧1轴-5轴之间；8#楼住宅布置在南侧17轴-20轴之间；9#住宅布置在南侧2轴-7轴之间。电梯基础设置在肥槽回填土后钢筋混凝土基础上（地耐力、混凝土试压均符合规范要求）。施工电梯性能参数表单个梯笼尺寸长3、2宽1、5高2、55m单笼额定载荷2000Kg额定提升速度36m/min 主电源保险丝得容量100标准节尺寸0、650、651、508 m三、脚手架防护平台由于施工电梯得电梯笼与结构边得距离为1350mm，为方便现场施工人员得通行并保证施工得安全，拟在施工电梯与结构之间搭设脚手架防护及接料平台，5#住宅架子整体搭设高度68m，6#住宅架子整体搭设高度76m，7#住宅架子整体搭设高度76m，8#住宅架子整体搭设高度86m，9#住宅架子整体搭设高度90m。采用落地式脚手架，均搭设4排双立杆到屋面，脚手架搭设得尺寸为：立杆得纵距分别为 1、76m、0、95m与1、76m，横向1、1m。3、1 脚手架得搭设3、1、1 立杆 立杆得纵距分别为 1、76m、0、95m与1、76m，横向立杆得间距为1、1m，步距分别为2、0m、1、0m；内排立杆距结构边0、15m，外排立杆距施工电梯梯笼5mm。起步立杆长为4m与6m（将接头错开），以后均用6m杆。采用对接扣件连接立杆接头，两个相邻立杆接头不能设在同步同跨内；各接头中心距主节点500mm。最高处立杆顶端高出顶层操作层不小于1、5m。3、1、2 大横杆 大横杆长度为4、5m，布置在立杆内侧，与立杆交接处用直角扣件连接，不得遗漏。3、1、3 小横杆 贴近立杆布置，用直角扣件扣紧挂于大横杆之上，在任何情况下不得拆除作为基本构架结构杆件得小横杆。每一立杆与大横杆相交处都必须设置一根小横杆，并采用直角扣件扣紧在大横杆上。 3、1、4 剪刀撑 由于架体使用功能得特殊性，为不阻碍施工电梯平台得通行，本方案在南北两侧不设置剪刀撑，东西方向在平台通道口两侧得立杆上沿架体通高设置剪刀撑。3、1、5 脚手板作业层满铺木脚手板，木脚手板两端与钢管绑扎牢固。3、1、6 连墙件 南北向连墙件得设置采取在架体得两侧立杆上用小横杆设置连墙，加固在楼层得预留孔中，连墙件必须每层设置。3、1、7 防护 平台两侧0、6m 与1、2m 处设两道防护栏杆。底部侧面设18cm高得挡脚板，挡脚板可用多层板。各层操作平台得东西两侧须挂设密目安全网，密目安全网采用网绳绑扎在立杆内侧。3、2 脚手架搭设得注意事项1、搭设之前对进场得脚手架钢管、配件进行严格得检查，禁止使用规格与质量不合格得钢管配件。2、脚手架搭设必须统一交底后作业，必须统一指挥，严格按搭设程序进行。3、连墙件等整体连接杆件随搭设得架子及时设置。4、木脚手板须铺平、铺稳，并用8#铅丝绑扎固定,下兜大眼网。5、设置连墙杆或撑拉杆时，掌握其松紧程度，避免引起杆件得显著变形。6、工人在架上进行搭设作业时，作业面上需铺设临时木跳板并固定，工人必须戴好安全帽与佩挂安全带，不得单人进行较重杆件与易失衡、脱手、碰接、滑跌等不安全作业。7、在搭设过程不得随意改变构杆设计、减少配件设置与对立杆纵距作100mm得尺寸放大，确实需要调整与改变尺寸，应提交审核单位得技术主管人员协商解决。8、扣件一定要拧紧，拧紧力矩符合规范要求，严禁松拧或漏拧， 脚手架搭设后应及时逐一对扣件进行检查。3、3 拆除施工工艺1、拆除作业应按确定得程序进行拆除：安全网挡脚板及木跳板防护栏杆斜撑杆小横杆大横杆立杆。2、不准分立面拆除或在上下两步同时拆除，做到一步一清，一杆一清。3、拆立杆时，要先抱住立杆再拆开最后两个扣件。拆除大横杆、斜撑时，应先拆中间扣件，然后托住中间，再解端头扣件。4、所有连墙杆必须随脚手架拆除同步下降，严禁先将连墙件整层或数层拆除后再拆脚手架，分段拆除高差不应大于两步，如高差大于两步，应增设连墙件加固。5、拆除后架体得稳定性不被破坏，如：附墙杆被拆除前，应加设临时支撑防止变形，拆除各标准节时，应防止失稳。6、当脚手架拆至下部最后一根长钢管得高度时，应先在适当位置搭临时抛撑加固，后拆除连墙件。7、拆除前应检查架子上得材料,杂物就是否清理干净,拆下得材料转到上面楼层,严禁从高空抛掷。下面楼层一定要搭设水平安全网，搭、拆架子均应划出安全区，设置警戒标志并用尼龙绳围拦，在地面安排专人负责警戒。3、4 脚手架使用注意事项1、脚手架必须经过安全员验收合格后方可使用。 2、脚手架上只允许人员及运输工具通过，严禁堆放施工材料或其她重大荷载；等待施工电梯时，也应尽量避免在脚手架平台上站太多人，不得超过施工电梯额定得2t得载荷。3、在架子得使用过程中，要做好日常得维护、保养工作，派专门人员定期检查钢管、扣件得情况，遇有问题及时解决。四、电梯层门为确保工程安全，在各层操作平台上设置层门，层门采用4040得方钢进行加工制作。层门框高度1900、宽度1560、层门用钢丝格网焊制。层门得固定措施采取将层门得竖向边框放置在外排两侧得钢管立杆边，然后在立杆上焊接2个钢筋圆环得方式，（注意层门只允许向结构方向开启）。层门得具体做法详见附图。
