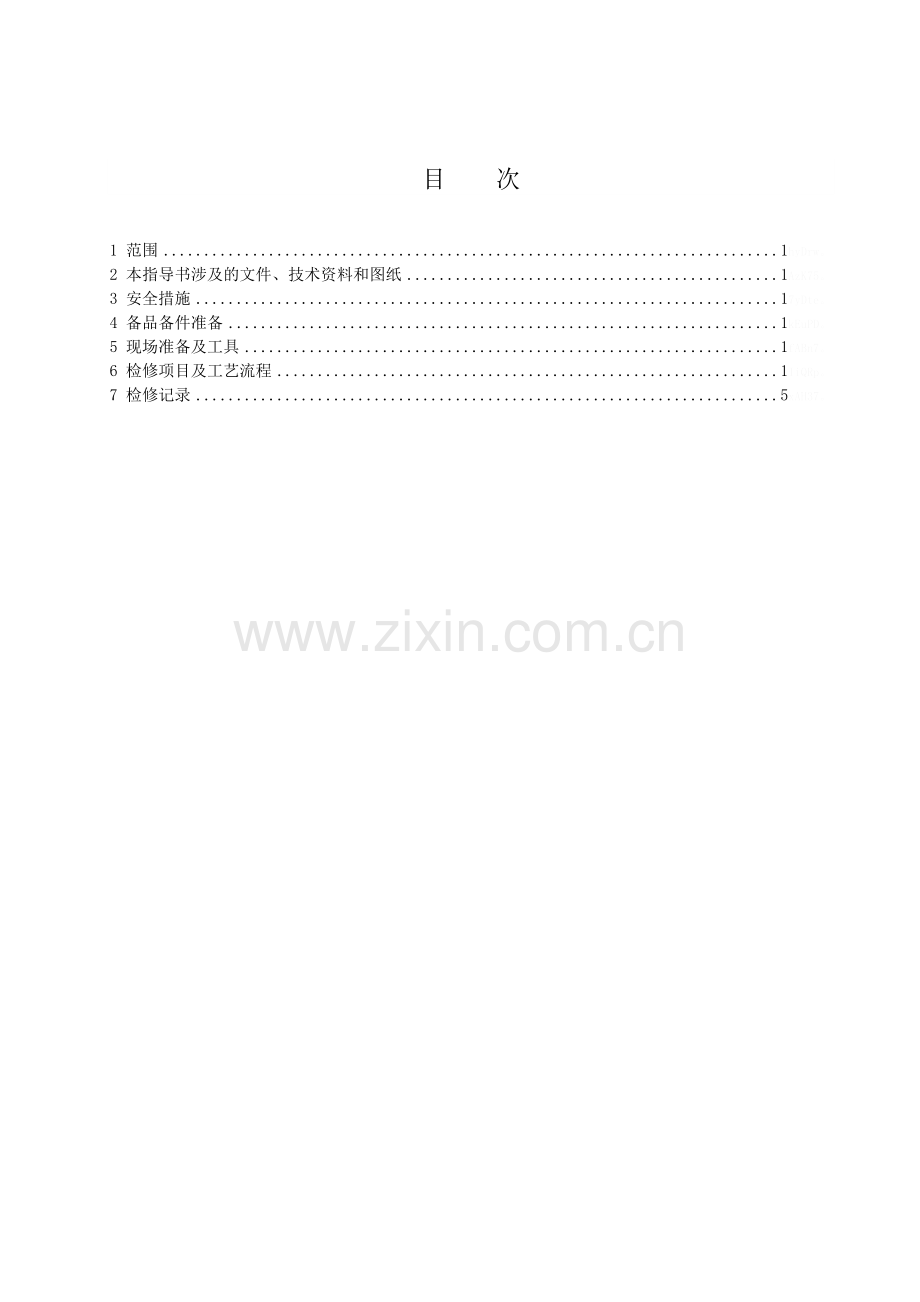

2012-08-20实施 #3机组A级检修调节型气动执行器检修作业指导书批准：审核：初审：编写： DTPD #3 K118—2012 天津大唐国际盘山发电有限责任公司目次 1 范围 1hyDrw。 2 本指导书涉及的文件、技术资料和图纸 1AzK75。 3 安全措施 17yDte。 4 备品备件准备 1kEuPD。 5 现场准备及工具 1fABn7。 6 检修项目及工艺流程 1IiQRp。 7 检修记录 5xAH37。气动执行机构ABB系列检修作业指导书 1　范围本作业指导书规定了大唐国际盘山发电厂ABB气动执行机构检修工作涉及的技术资料和图纸、安全措施、备品备件、现场准备及工具、工序及质量标准和检修记录等相关的技术标准。Knxqw。本指导书适用于大唐国际盘山发电厂ABB气动执行机构检修工作，针对的气动定位器型号：TZID-C&TZID ，检修地点在汽机0米，6.9米，13.7米，26米平台等。检修的项目为将检修执行器工作正常。Y5yKj。 2　本指导书涉及的文件、技术资料和图纸 □ DL/T 774-2004《火力发电厂热工自动化系统运行检修导则》 □ ABB公司《TZID-C智能定位器操作手册》 3　安全措施 □ 设备所在系统退出运行，办理检修工作票。 □ 清点所有专用工具齐全，检查合适，试验可靠。 □ 参加检修的人员必须熟悉本作业指导书，并能熟记熟背本次检修的检修项目，工艺质量标准等。 □ 参加本检修项目的人员必需安全持证上岗，并熟记本作业指导书的安全技术措施。 □ 准备好检修用的备品备件。 □ 确认阀门已经全部停止运行再开始工作。 4　备品备件准备 □ 过滤减压阀滤料 1个 □ 端子接线螺钉 8个 □ 消音器（可选项） 1个 □ TZID-C定位器 1个 □ TZID定位器 1个 □ 锁气阀 1个 5　现场准备及工具 5.1　现场准备 □ 执行器气源正常。 □ DCS系统工作正常，控制正常。 5.2　专用工具 □ 一字改锥（5mm、8mm） 1把 □ 十字改锥（5mm、8mm） 1把 □ 内六角（英制） 1套 □ 万用表 1个 □ 信号发生器 1个 □ 毛刷 2把 5.3　办理相关工作票 □ 检查验证工作票、试验票 H1 6　检修项目及工艺流程 6.1　检修项目与质量要求： □ 一般性检查： a) 执行机构及其附件应完好。 b) 紧固件不得有松动和损伤。 c) 调整反馈连接件，应使反馈电位器外接连杆在阀门实际50%开度时保持水平。并满足全开全关时反馈杆角度的限制（±25°）。uIifX。 d) 阀门、执行机构全行程方向标志清楚，执行机构作用方向规定为：输入信号增加时阀门开度增加，为正作用；输入信号增加时阀门开度减小，为反作用；如不符合使用要求，应按说明书规定的方法进行调整。7Faof。 □ 调整前检查性校准。通过控制室操作装置（手操器或操作员站），先发出量程的0、25%、50%、75%、100%输出信号，然后发出100%、75%、50%、25%、0输出信号，依次记录每一校准点位置反馈值、执行机构和操作装置的实际位置。N9sDo。 □ 清洁和上油： a) 清除机械部分上的灰尘；用洗耳球对定位器内部模件吹扫。 b) 连接和转动部分上油润滑。 □ 线路绝缘检查（需要DCS侧解开接线再进行），应符合表1要求。表1绝缘电阻测量条件及阻值表被测对象环境温度℃ 相对湿度% 被测仪表电源电压V 绝缘表输出直流电压V 绝缘表读数前稳定时间S 绝缘电阻MΩ 信号信号信号接地电源接地电源信号执行机构 -25~+75 ＜95 ＞60 500 ≥20 ≥50 电磁阀 15~35 ≤85 ＞60 500 ≥20 a其他绝缘电阻的单位是MΩ·m。 b统指显示、记录、计算、转换仪表。 c信号一信号指互相隔离的输入间、输出间、测量元件以及相互间的信号，视被测对象而定。 d探头使用100V绝缘表，电源回路使用500V绝缘表。 W1 6.2　调校项目与技术标准：（使用智能定位器者查照使用手册直接使用自动调整完成以下工作） □ 电气转换器与气电转换器的校准： a) 电气转换器（I/P）量程调整：当I/P输入电流为4mA，时，调整I/P零位电位器，使I/P输入电流为20 mA时，调整I/P零位电位器，使I/P输出气管路并联的校准用标准压力表，指示为规定的高限值（0.1MPa）。fr7kI。 b) 气电转换器量程调整：当电气转换器（I/P）输出气管路并联的校准用标准压力表，指示为规定的低限值（0.02MPa）时，调整P/I零位电位器使输出电流为4mA ；指示为高限值0.1MPa,调整P/I零位电位器使输出电流为20 mA。Quz67。 c) 通过控制室操作装置（手操器或操作员站），先发出量程的0、25%、50%、75%、100%输出信号，然后发出100%、75%、50%、0输出信号，依次记录每一校准点I/P输入电流值下对应的I/P输出气压和P/I的输出电流。uo2bE。 d) 全程基本误差要求不大于量程的2%。 □ 定位器的校准（如安装有定位器的进行此项工作）。定位器的基本技术标准，用执行机构额定行程的百分数表示，基本误差，死区，回差应符合表2的要求。dCzLB。表2 定位器等级误差结照表精确度等级 2.5 2.0 1.5 1.0 基本误差限% ±2.5 ±2.0 ± 1.0 回差% 2.5 2.0 1.5 1.0 死区% 1.0 0.8 0.6 0.4 注：表中2.0、1.5、1.0级适用于配角行程的定位置，直行程不大于10mm的定位器。 a) 外观检查：定位器表面涂层应光洁、完好、无剥落，碰伤及划痕缺陷；紧固件不应松动和损伤等现象；铭牌及樗内容应正确。zb4d2。 b) 手动进气使阀门的开度大致为50%左右，使定位器的连接臂为水平位置。 c) 调整定位器供气压力在规定范围内，在规定的输入信号气源压力时，调节定位器的零点和量程螺丝，使调节机构在全程范围内的基本误差不大于允许误差。002mv。 d) 当气源压力偏离额定值±10Kpa时，定位器的行程变化应不大于允许误差限的绝对值。 □ 执行机构零位和满度的校准。在调整前检查性校准中，若基本误差值≥2/3允许误差值时，应进行以下校准： a) 对应于控制指令零，调整执行机构和气动阀门至全关位置，调整位置变送器输出电流为零位。 b) 对应于控制指令100%，调整执行机构和气动阀门至全开位置，调整位置变送器输出电流为满度。 c) 反复调整零位和满度；直至两者均符合要求。 □ 以下为TZID-C智能定位器调整方法： a) 打开定位器外壳，定位器设置键共有四个，分别是：‘向上‘，‘向下’，‘MODE’，‘ENTER’。 b) 按住‘MODE‘键，使用‘向上’键选择1.3手动模式。 c) 按住‘向上’和‘向下’键，点按‘ENTER’键。按住‘向上’和‘向下’键保持3秒，进入组态模式下。 d) 按住‘MODE‘键，使用‘向上’键选择1.5自动调节模式。 e) 等待自动调节完成后，点按‘ENTER’键确认。 f) 按住‘MODE‘键，使用‘向上’键选择1.7退出组态模式。 g) 按住‘ENTER’键3秒钟，退出组态状态。 h) 按住‘MODE‘键，使用‘向上’键选择1.1自动模式。 i) 完成调整，恢复。 W2 □ 限位开关动作的校准：（该类执行器只有机械全开限位，电气全开全关限位为智能定位） a) 对应于控制指令100%，执行机构至全开位置时，调整机械上限限位套筒使得执行器在0-100％以内完全可调（检查阀门上调节刻度，使其位于中间位置）。tiDTm。 W3 □ 位置变送器的校准（智能定位器请与后两项H3,H4一起验证）： a) 对应于控制指令零和100%，位置变送器输出电流应分别为4mA和20mA。 b) 位置变送器的基本误差不大于执行机构允许误差。 □ 执行机构基本误差和回程误差校准： a) 同调整前检查性校准相同。 b) 执行机构的基本误差应小于±1.5%的额定行程，其回程误差应小于1.5%的额定行程。 c) 阀位输出的不灵敏区应小于±2%的额定行程，其回程误差应小于3%的额定行程。 W4 □ 不灵敏区（死区）校准： a) 校准应分别在25%、50%和75%位置下进行。 b) 执行机构的不灵敏区应不大于输入信号量程的0.6%。 c) 阀位输出的不灵敏区应小于0.6%的额定行程。 W5 □ 空载全行程时间校验。阶跃改变输入信号，执行机构从下限到上限或从上限到下限的全行程时间应符合表3要求。表3 空载全行程时间表输出力矩 N·m 160～400 600～1600 2500～6000 8000～16000 全行程时间小于s ≤5 ≤12 ≤30 ≤60 W6 □ 自锁性校准： a) 输入信号为50%，执行机构处于工作状态。 b) 突然断去电源、气源或信号，执行机构应能自锁，阀位变化每小时应不大于全行程的5%。 c) 断电信号给出后，执行机构的自锁应在1s内完成。 d) 自锁后阀位的变化每小时应不大于量程的±10%。 e) 调节气动自锁阀上的手动旋钮可改变闭锁压力，但闭锁压力的调整不得低于0.3MPa。 W7 □ 气源压力变化影响试验。输入信号为50%，调节气源压力偏离额定工作压力的±10%，执行机构输出转角的变化应不大于额定转角的±1%。1qcuH。 W8 现场工作终结彻底清扫检修现场，如地板、台面等处保证达到要求的洁净标准。控制柜及就地设备周围应清扫干净，电缆套管保持原色，柜内接线保证达到文明生产要求，现场设备挂牌。验收合格后，终结工作票。 H2 7　检修记录天津大唐盘山发电厂气动调整执行器检修数据记录项目检修前检修后上行下行回差指令反馈偏差上行下行实际回差允许回差实际偏差允许偏差 4mA 1.5% ±3% 8mA 1.5% ±3% 12mA 1.5% ±3% 16mA 1.5% ±3% 20mA 1.5% ±3% QC人员签字： C：日期：监理方验证签字：日期：5joFd。 B：日期：检修更换气动执行机构数据记录项目检修前检修后偏差备注气源压力信号线电压等级端子连接行程范围型号 QC人员签字： C：日期：监理方验证签字：日期：MTWhr。 B：日期：附表：＃3机组质量监督计划表（W1－3，H1-6）天津大唐国际盘山发电有限责任公司质量监督计划表设备编号版次：A 设备代码设备名称＃3机组气动执行机构ABB系列检修专业热工类别大修序号工作内容工作负责人自检检修部门负责人验证监理验证质检组验证点签字日期验证点签字日期验证点签字日期验证点签字日期 1 办理相关工作票 H1 H1 H1 H1 2 一般性检查 W1 W1 W1 W1 3 电气转换器与气电转换器的校准 W2 W2 W2 W2 4 限位开关动作的校准 W3 W3 W3 W3 5 位置变送器的校准 W4H2 W4H2 W4H2 W4H2 6 不灵敏区（死区）校准： W5H3 W5H3 W5H3 W5H3 7 空载全行程时间校验 W6H4 W6H4 W6H4 W6H4 8 自锁性校准： W7H5 W7H5 W7H5 W7H5 9 气源压力变化影响试验。 W8H6 W8H6 W8H6 W8H6 10 现场工作终结 H2 H2 H2 H2 编写人签字/时间审核人签字/时间批准人签字/时间调节型气动执行器检修作业指导书(修改)
