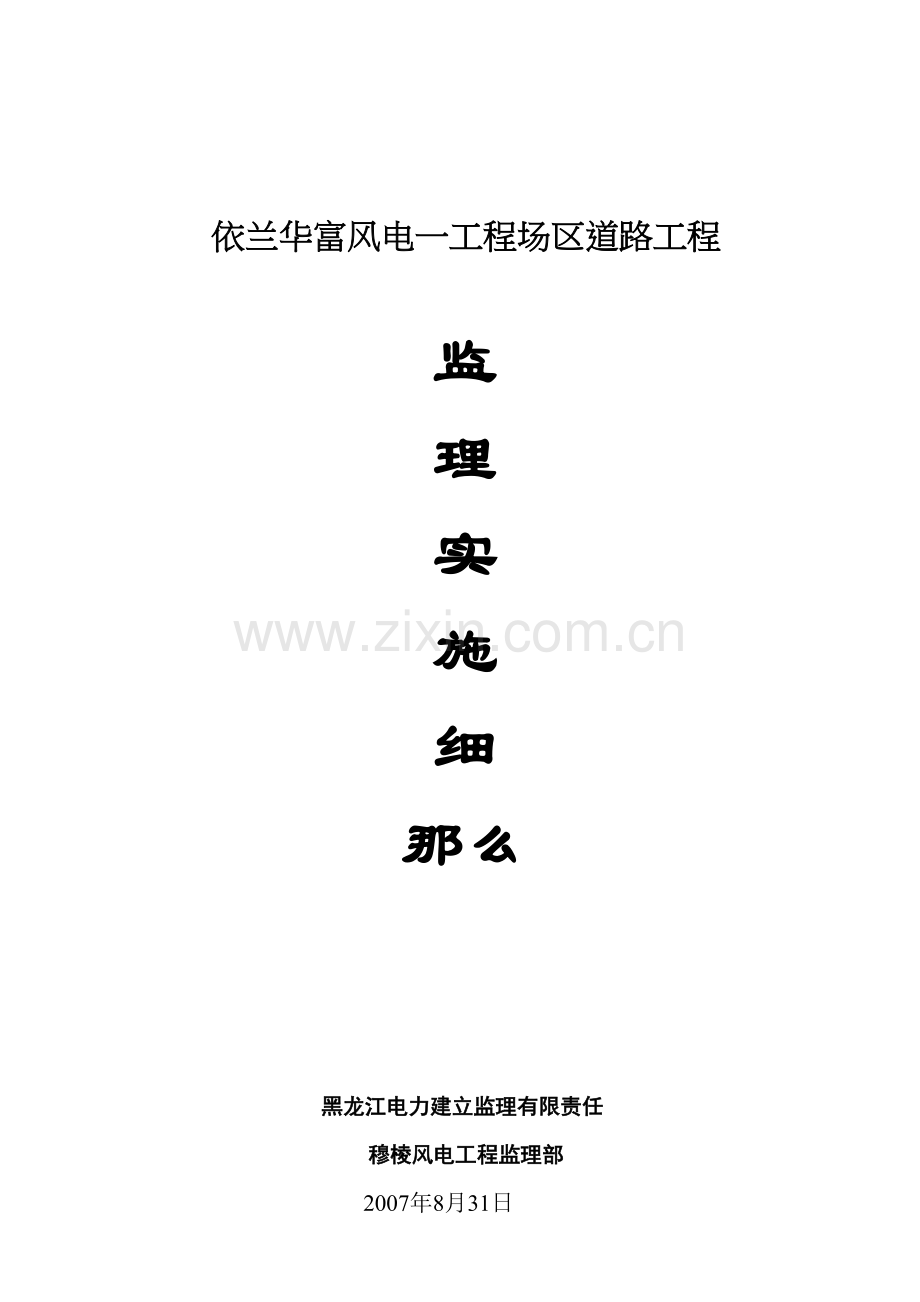

某场区道路工程监理实施细则.docx

依兰华富风电一工程场区道路工程

监
理
实
施
细
那么

黑龙江电力建立监理有限责任
穆棱风电工程监理部
2007年8月31日

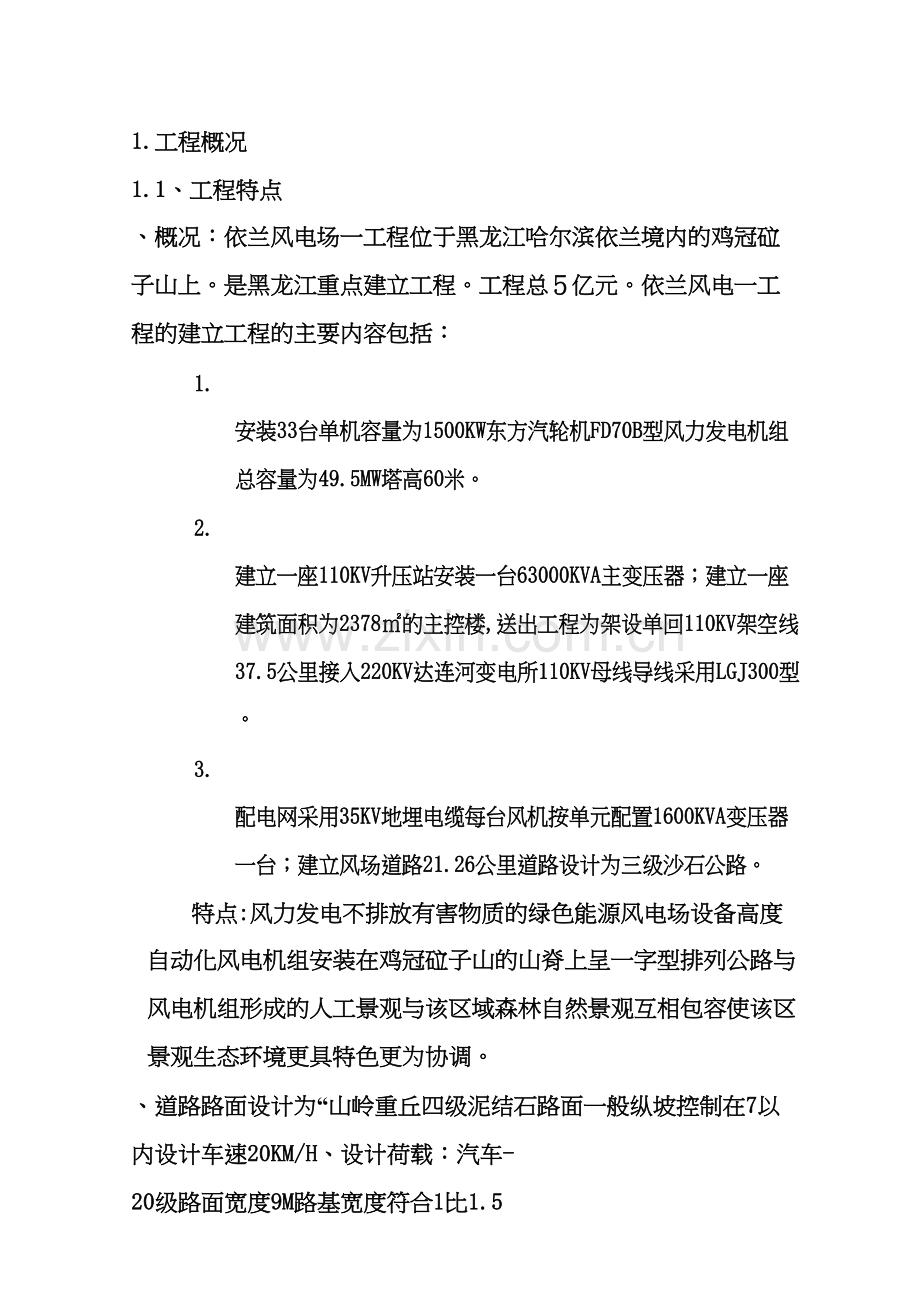

1.工程概况
1.1、工程特点
、概况：依兰风电场一工程位于黑龙江哈尔滨依兰境内的鸡冠砬子山上。是黑龙江重点建立工程。工程总５亿元。依兰风电一工程的建立工程的主要内容包括：
1. 安装33台单机容量为1500KW东方汽轮机FD70B型风力发电机组总容量为49.5MW塔高60米。
2. 建立一座110KV升压站安装一台63000KVA主变压器；建立一座建筑面积为2378㎡的主控楼,送出工程为架设单回110KV架空线37.5公里接入220KV达连河变电所110KV母线导线采用LGJ300型。
3. 配电网采用35KV地埋电缆每台风机按单元配置1600KVA变压器一台；建立风场道路21.26公里道路设计为三级沙石公路。
特点:风力发电不排放有害物质的绿色能源风电场设备高度自动化风电机组安装在鸡冠砬子山的山脊上呈一字型排列公路与风电机组形成的人工景观与该区域森林自然景观互相包容使该区景观生态环境更具特色更为协调。
、道路路面设计为“山岭重丘四级泥结石路面一般纵坡控制在7以内设计车速20KM/H、设计荷载：汽车-20级路面宽度9M路基宽度符合1比1.5 路面厚度17MM〔含2MM磨耗层〕设计最小平面曲线半径37M路拱坡为3。
、本道路工程全长21.35KM。含进场道路。
1.2、工程建立相关
、建立：黑龙江华富风力发电依兰华富有限责任
、设计：佳木斯合江林业设计院
、监理：黑龙江电力建立监理有限责任
、施工：大庆第三建筑
哈四通建筑
、质量监视：黑龙江电力质量监视站
1.3、监理细那么编制主要根据
、监理规划
、已批准的工程设计〔图纸、设计变更等〕
、公路路基施工技术(JTJ033-95)
、公路路面基层施工技术(JTJ034-2000)
、公路工程质量检验评定〔JTJ071-98〕
、公路桥涵施工技术〔JTJ041-2000〕
1.3.6、建立工程归档整理〔GB/T50328-2001〕
2、监理工作范围及内容
2.1、监理工作范围
、施工阶段的质量、和进度控制。
、本工程监理用表采用交通道路监理表式。
2.2、监理工作内容
、施工资质复查。
、确定质量目的审查施工质量保证措施。
、根据监理规划编制监理细那么。
、参加施工图纸会审。
、审查施工方案和进度方案。
、原材料、半成品进展见证取样、复验和监检。
、审查开工申请经业主同意、签发开工。
、施工进程中现场巡视、检验抽查、重要工序旁站监视、检查是按批准的施工方案施工。
、检查质量体系落实情况作业方案落实情况。
、监检分项分部工程质量验收及内业完成情况。
、监检现场文明施工情况。
、参与工程验收催促施工内业资料移交做好监理内业资料整理工作。
、进展现场情况调查分析进度方案执行情况催促施工及时采取相应措施调整施工进度方案。
3、监理工作目的
3.1、工程质量到达合格。
3.2、工程进度确保按业主要求工完成。
4、工程进度控制措施
4.1、及时催促施工进度方案报验、特别是机械设备情况能否满足要求。
4.2、认真审查施工方案的可行性特别是保证措施是否完备。
4.3、关键工序进度方案必须细划到日历天及时检查方案执行情况杜绝人为因素影响克制自然因素影响。
4.4、经常检查施工情况发现问题及时催促施工调整方案和措施。
5、工程质量控制措施
5.1、W、H、S点〔见证点、仃工待检点、旁站点〕确实定
、一般分项工程检查、验收、为W点。
、涵洞工程原材料报验、地基验槽、钢筋工程等隐蔽工程为H点。
、涵洞砼浇注、涵埋设为S点。
5.2、路基工程监理控制措施
路基工程质量预控
.1认真熟悉图纸准确掌握路基道路坐标、填方挖方的详细情况。
.2深化路基施工现场理解地质情况与设计进展符合。
路基工程质量控制要点
.1全线检查路基腐质土清理情况杜绝腐质土、树根、草皮等杂物留在路基上。
.2严格控制路基中心线、高程。
.3挖方路基符合设计要求接近标高时要控制预留压实量防止超挖破坏路基。
.4填方路基控制虚铺厚度分层填筑、碾压应由低向高侧进展。
.5严格控制土质材料及含水率是否符合要求、路基横坡陡于1：1.5时要做台阶。
.6部分路基瘫软或被雨水浸泡必须换填处理。
.7压实度以压路机走过无轮迹为。
5.3、路面工程监理控制措施
、路面工程质量预控
.1路面工程必须在路基工程验收合格前方可施工。
.2路面宽度按路基宽度施工。
路面工程质量控制要点
.1填筑材料必须符合要求其含水率保证在最正确状态。
.2施工人员要加强自检部分瘫软及不平整要及时换填和修复。
.3 控制虚铺厚度和高程认真碾压压实度以压路机无轮痕为。
.4磨耗层填筑材料必须符合要求铺筑后要压实无轮痕余料做型堆放在路边。
5.4、涵洞工程监理控制措施
砼板涵监理控制措施
.1水泥进场时必须有出厂质量证明书并对品种、标、包装、出厂日等进展检查验收二次复检。
.2 骨料的选用应满足设计要求所选用的厂家应出具质量合格证及试验。
.3砼拌制及养护用水必须符合现行的用水。
.4监理工程师应对砼消费设备搅拌进展实地考察确认是否可以保证砼质量和连续供给能否按时提供有关资料对计量设备的年检及可靠程度进展全面检查。
.5对各种机械和设备全部检修完毕一切运转正常之后由施工砼浇筑申请单,经监理工程师批准前方可进展。
.6砼浇筑前对模板和钢筋应作好预检和隐检经监理工程师批准前方可浇注砼。
.7砼浇筑前施工必须提交由试验部门出的配合比同时上报施工配合比批准前方可执行。各种原材料取样、送样合格特别是使用外加剂的砼必须经过试配合格前方可使用此配合比进展施工。
.8砼浇筑当中必要时旁站监理〔S点〕严格控制浇筑质量不定的抽查坍落度。严禁在已搅拌好的砼中加水不合格的砼严禁浇筑在构件里。
.9加强振捣质量防止漏振过振应设专人进展看护模板、钢筋、防止胀模根底环位移等。
.10根据规定和现场的实际情况砼试块的制作应在监理工程师的监视之下进展。必要时亲自监视试验过程及验证试验结果。
.圆涵工程监理控制措施
.1圆涵埋设位置必须满足设计要求、
圆涵必须有出厂合格证并且符合设计要求。
.2涵基必须经检查验收前方可敷设涵接头处理及沉降缝必须符合设计要求。
.3涵两侧填料必须夯实到达压实度要求。
5.5排水及边坡工程监理控制措施。
排水、边坡必须按设计施工。
.排水必须通畅深度、宽度符合要求。
边坡坡度控制设计范围内、线型顺直。
