建筑结构设计中荷载的确定.doc

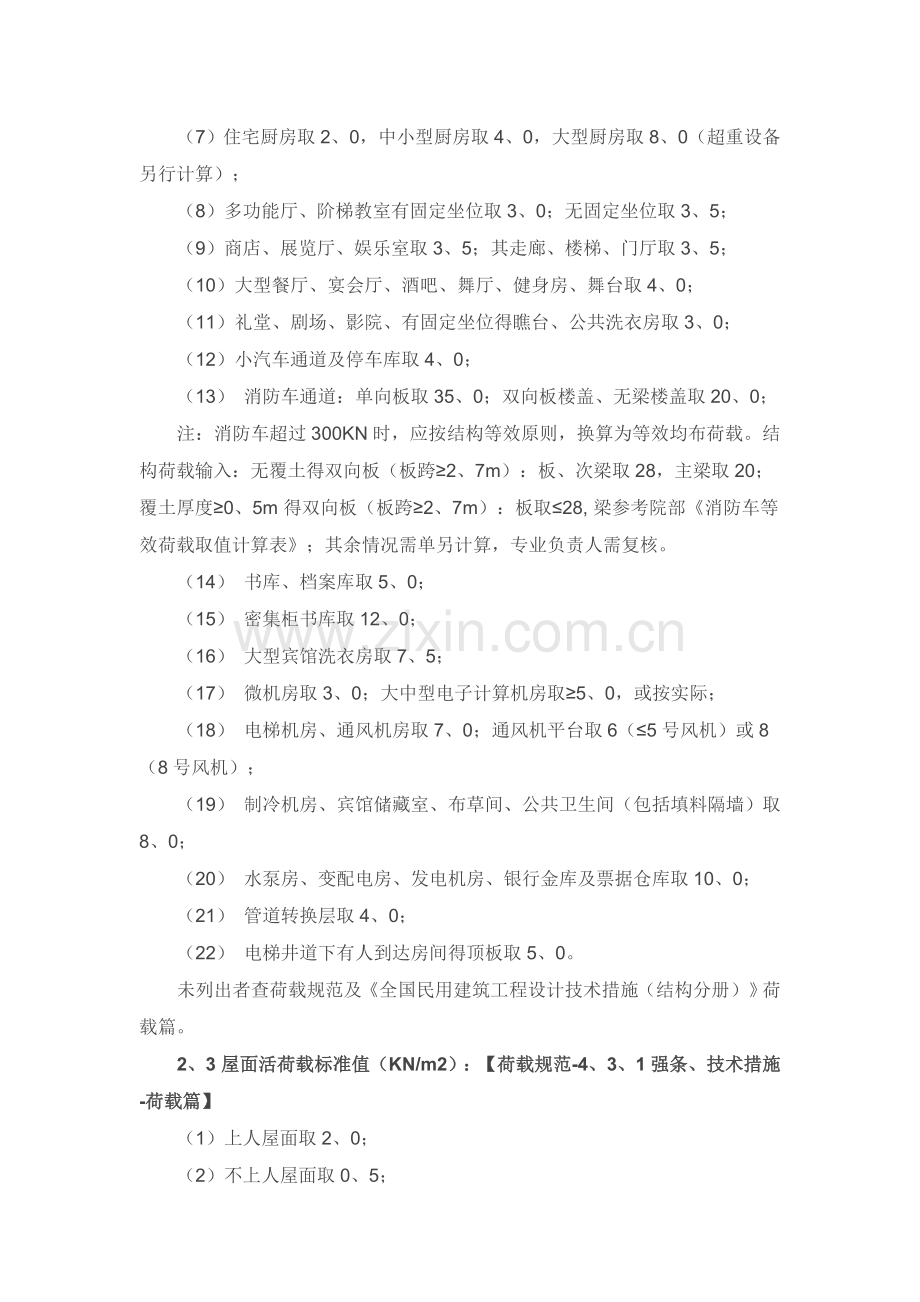

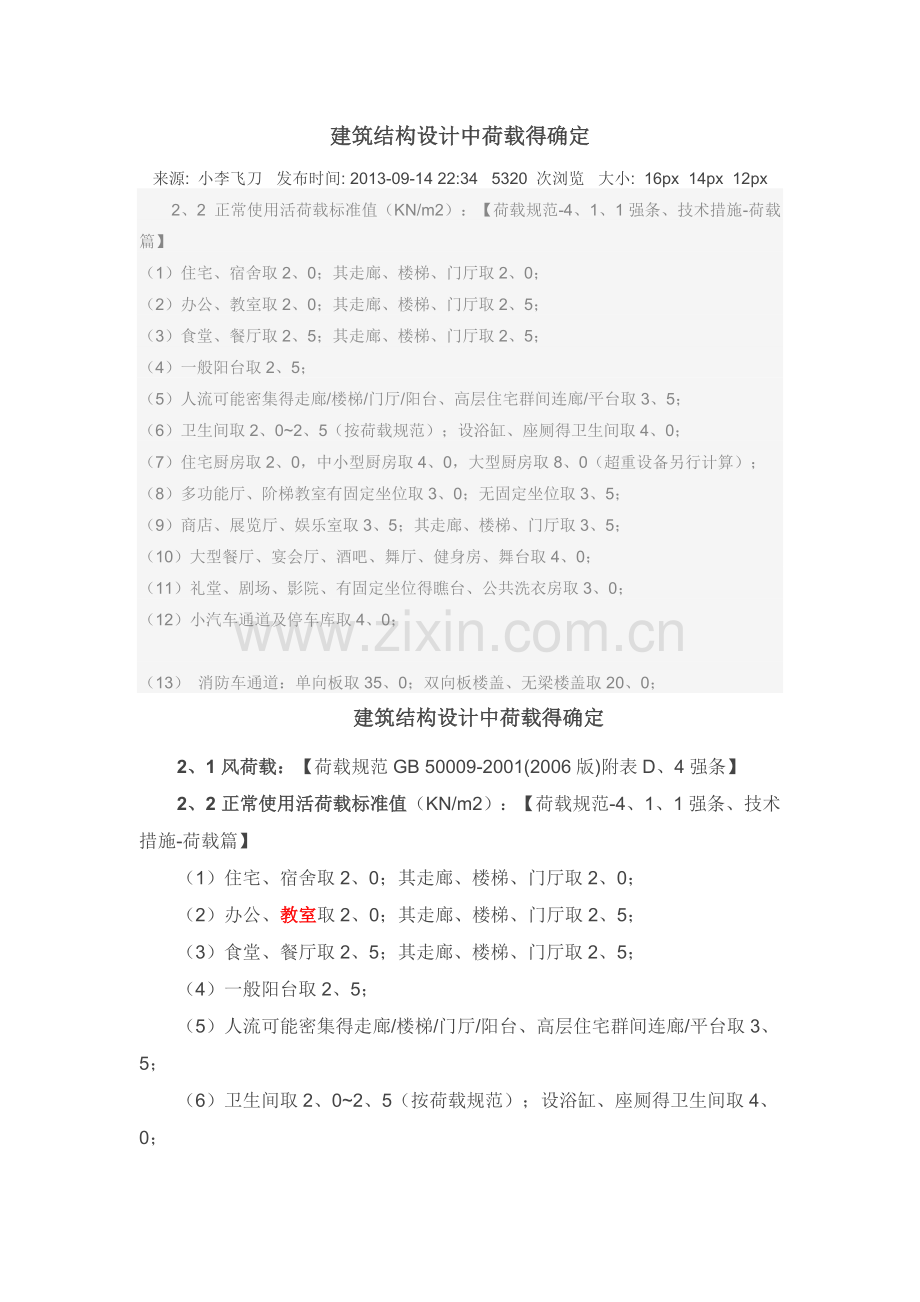

建筑结构设计中荷载得确定来源: 小李飞刀发布时间: 2013-09-14 22:345320 次浏览大小:16px14px12px2、2 正常使用活荷载标准值（KN/m2）：【荷载规范-4、1、1强条、技术措施-荷载篇】（1）住宅、宿舍取2、0；其走廊、楼梯、门厅取2、0；（2）办公、教室取2、0；其走廊、楼梯、门厅取2、5；（3）食堂、餐厅取2、5；其走廊、楼梯、门厅取2、5；（4）一般阳台取2、5；（5）人流可能密集得走廊/楼梯/门厅/阳台、高层住宅群间连廊/平台取3、5；（6）卫生间取2、02、5（按荷载规范）；设浴缸、座厕得卫生间取4、0；（7）住宅厨房取2、0，中小型厨房取4、0，大型厨房取8、0（超重设备另行计算）；（8）多功能厅、阶梯教室有固定坐位取3、0；无固定坐位取3、5；（9）商店、展览厅、娱乐室取3、5；其走廊、楼梯、门厅取3、5；（10）大型餐厅、宴会厅、酒吧、舞厅、健身房、舞台取4、0；（11）礼堂、剧场、影院、有固定坐位得瞧台、公共洗衣房取3、0；（12）小汽车通道及停车库取4、0；（13） 消防车通道：单向板取35、0；双向板楼盖、无梁楼盖取20、0；建筑结构设计中荷载得确定2、1风荷载：【荷载规范GB 50009-2001(2006版)附表D、4强条】2、2正常使用活荷载标准值（KN/m2）：【荷载规范-4、1、1强条、技术措施-荷载篇】（1）住宅、宿舍取2、0；其走廊、楼梯、门厅取2、0；（2）办公、教室取2、0；其走廊、楼梯、门厅取2、5；（3）食堂、餐厅取2、5；其走廊、楼梯、门厅取2、5；（4）一般阳台取2、5；（5）人流可能密集得走廊/楼梯/门厅/阳台、高层住宅群间连廊/平台取3、5；（6）卫生间取2、02、5（按荷载规范）；设浴缸、座厕得卫生间取4、0；（7）住宅厨房取2、0，中小型厨房取4、0，大型厨房取8、0（超重设备另行计算）；（8）多功能厅、阶梯教室有固定坐位取3、0；无固定坐位取3、5；（9）商店、展览厅、娱乐室取3、5；其走廊、楼梯、门厅取3、5；（10）大型餐厅、宴会厅、酒吧、舞厅、健身房、舞台取4、0；（11）礼堂、剧场、影院、有固定坐位得瞧台、公共洗衣房取3、0；（12）小汽车通道及停车库取4、0；（13） 消防车通道：单向板取35、0；双向板楼盖、无梁楼盖取20、0；注：消防车超过300KN时，应按结构等效原则，换算为等效均布荷载。结构荷载输入：无覆土得双向板（板跨2、7m）：板、次梁取28，主梁取20；覆土厚度0、5m得双向板（板跨2、7m）：板取28,梁参考院部消防车等效荷载取值计算表；其余情况需单另计算，专业负责人需复核。（14） 书库、档案库取5、0；（15） 密集柜书库取12、0；（16） 大型宾馆洗衣房取7、5；（17） 微机房取3、0；大中型电子计算机房取5、0，或按实际；（18） 电梯机房、通风机房取7、0；通风机平台取6（5号风机）或8（8号风机）；（19） 制冷机房、宾馆储藏室、布草间、公共卫生间（包括填料隔墙）取8、0；（20） 水泵房、变配电房、发电机房、银行金库及票据仓库取10、0；（21） 管道转换层取4、0；（22） 电梯井道下有人到达房间得顶板取5、0。未列出者查荷载规范及全国民用建筑工程设计技术措施（结构分册）荷载篇。2、3屋面活荷载标准值（KN/m2）：【荷载规范-4、3、1强条、技术措施-荷载篇】（1）上人屋面取2、0；（2）不上人屋面取0、5；（3）屋顶花园取3、0（不包括花圃土石材料）；注：施工或维修荷载较大时，屋面活荷载应按实际情况采用；因排水不畅、堵塞等，应加强构造措施或按积水深度采用。（4）地下室顶板施工荷载一般取10、0，塔楼内顶板一般不少于5、0；高低层相邻得屋面，低屋面应考虑施工荷载不少于4、0；其分项系数取1、0。注：当利用顶板上得覆土层荷重代替施工荷载时，必须在图上注明覆土层须待上部主体结构施工完成后方可进行回填。2、4楼（屋）面附加恒荷载标准值（KN/m2）：（1） 楼面：一般楼地面视楼地面做法而定，建筑另有要求或有回填层时按实际计算确定；例如：板面层附加恒载取值：（公建另定）根据建筑楼面作法，楼层面层荷载: 1、1 KN/m2板底：0、4 KN/m2合计楼层面层恒载：1、5 KN/m2上人屋面及露台（板顶+板底2、5 KN/m2（平屋面建筑找坡距离较大时，应核算找坡附加荷载，该情况在公建比较常见）坡屋面恒载（输入时应按坡度乘以放大系数）2、0 KN/m2屋面起坡30时q恒放大1、15屋面起坡40时q恒放大1、31屋面起坡45时q恒放大1、41（2） 住宅厨房：需考虑吊顶时取1、2（活载2、5时取1、0）；（3） 卫生间下沉板：按实际填料重计算确定；（用轻质填充料时需在图中注明填充材料得允许容重）（4）其她：1卫生间及卧室得次要隔墙下不设梁，板上恒载应考虑附加墙重得折算荷载1、5 KN/m2。2电梯机房屋面得吊钩荷载按30KN集中荷载输入梁荷载中。3电梯机房楼面活载取值7、0 KN/M24非标屋面砼水箱按水箱吨位x2计算总重量，分摊后按集中荷载输入。5跃层室内楼梯起步处不设梁，支承板厚加10mm、板面附加恒荷载取2 KN/m2，对应位置设板底加强筋214。2、5直升机停机坪活荷载标准值（KN/m2）：【荷载规范-4、3、2】（1） 等效均布荷载：不应低于50 KN/m2；（2） 局部荷载标准值：轻型直升机（最大起飞重量2t）：取20KN，作用面积0、200、20 m2中型直升机（最大起飞重量4t）：取40KN，作用面积0、250、25 m2重型直升机（最大起飞重量6t）：取60KN，作用面积0、300、30 m2注：最终荷载取值以甲方提供得技术参数为依据。（3） 动力系数取1、4。2、6人防等效静荷载标准值（KN/m2）：（1） 顶板：按防常规武器或防核武器得抗力级别、覆土厚度、短边净跨、就是否考虑上部影响查【人防规范GB 50038-2005第4、7、2、4、8、2】。（2） 土中外墙：按防常规武器或防核武器得抗力级别、土类别、土性质、外墙材料、就是否考虑上部影响查【人防规范-4、7、3、4、8、3】。（3） 钢筋混凝土底板：按防常规武器或防核武器得抗力级别、基础型式、覆土厚度、短边净跨、地下水位置、就是否考虑上部影响查【人防规范-4、7、4、4、8、5、4、8、15】。（4） 直接作用门框墙：按防常规武器或防核武器得抗力级别、坡度角、就是否考虑上部影响查【人防规范-4、7、5、4、8、7】。（5） 出入口临空墙：按防常规武器或防核武器得抗力级别、坡度角、就是否考虑上部影响查【人防规范-4、7、6、4、8、8】。（6） 防护单元抗力相同时隔墙、临空墙：按防常规武器或防核武器得抗力级别查【人防规范-4、7、8、4、8、9-1】。（7） 防护单元抗力不同时隔墙、临空墙：按防常规武器或防核武器得抗力级别、作用部位查【人防规范-4、7、8、4、8、9-2】。（8） 楼梯：按防常规武器或防核武器得抗力级别、作用部位查【人防规范-4、7、10、4、8、11】。2、7地下水设防水位得确定及其荷载作用划分2、7、1地下水设防水位得确定：地下水得设防水位应取建筑物设计使用年限内包括施工期）可能产生得最高水位。当岩土工程勘察报告已提供地下水设防水位时，按实际数据确定；否则可取建筑物得室外地坪标高。2、7、2荷载作用划分：（1）抗浮计算：当地下水设防水位低于室外地坪标高时，地下水按活荷载作用，水位变化较大时分项系数取为1、4，否则可取1、35；给排水构筑物分项系数可取1、27。若乘以分项系数后得等效水头高于室外地坪，则取到室外地坪标高。当地下水设防水位取为室外地坪标高时，地下水按恒荷载作用，分项系数取1、0。对抗浮有利得永久荷载分项系数取1、0。抗浮验算时，永久荷载标准值得总与（W）与水浮力得总与（F）之比值应满足WF1、05。（2）承载力计算：当地下水设防水位低于室外地坪标高时，作用在地下室底板、侧壁、挡墙上得地下水按活荷载作用，水位变化较大时分项系数取为1、4，否则可取1、35；给排水构筑物分项系数可取1、27。若乘以分项系数后得等效水头高于室外地坪，则取到室外地坪标高。当地下水设防水位取为室外地坪标高时，地下水按恒荷载作用，分项系数取1、0。2、8隔墙荷载：1）外墙200厚加气混凝土砌块：（保温烧结砖可同此荷载取值）墙厚200 0、208、5=1、7 KN/m2内侧粉刷：0、4 KN/m2外墙瓷砖：0、5 KN/m2q恒=1、7+0、40 +0、5=2、6KN/m22）外墙200厚淤泥烧结多孔砖砌体（页岩烧结空心砖墙同此）墙厚200 0、2011、02、2 KN/m2内侧粉刷：0、4 KN/m2外墙瓷砖：0、5 KN/m2q恒=2、2+0、40 +0、5=3、1KN/m23）200厚分户墙面荷载：空心砖墙200厚q恒=3、2KN/m2加气砼200厚q恒=2、5KN/m2淤泥烧结多孔砖砌体q恒=3、0KN/m2页岩烧结空心砖墙q恒=3、0KN/m24）100厚内墙面（含建筑专业注明甲方自理得墙体）：墙厚100，空心率：20%0、0980%19=1、4 KN/m2单面粉刷：0、4 KN/m2单面瓷砖：0、5 KN/m2q恒=1、4+0、40 +0、5=2、3KN/m25）隔墙线荷载折减：外墙有窗折减0、8，如有凸窗不折减，内墙门窗折减0、9墙高扣除梁高。2、9其她荷载：阳台栏板：q恒=3、5 KN/m封闭阳台：按外墙荷载折减楼梯间栏板：q恒=4、0 KN/m女儿墙荷载：按照建筑条件计算坡屋面檐沟：q恒=4、0 KN/m石材幕墙：q恒=1、2 KN/m2（计算时按整层高度）玻璃幕墙：q恒=1、0 KN/m2（计算时按整层高度）正常玻璃幕墙为悬挂荷载，输在上层梁底2、10楼板降标高（与楼层结构标高相比）：住宅楼面结构标高=建筑标高-30mm,公建楼面结构标高=建筑标高-30mm普通厨房：降30mm普通卫生间：降50mm同层排水得卫生间：降350mm（附加恒载7、0 KN/m2）同侧排水得卫生间：降150mm（附加恒载3、0 KN/m2）普通阳台、楼梯间,电梯厅：-0、05【温馨提醒】：根据旧规范与旧得技术措施，新得三人行结构老师还未公布，大家可先对照规范自己修正。
