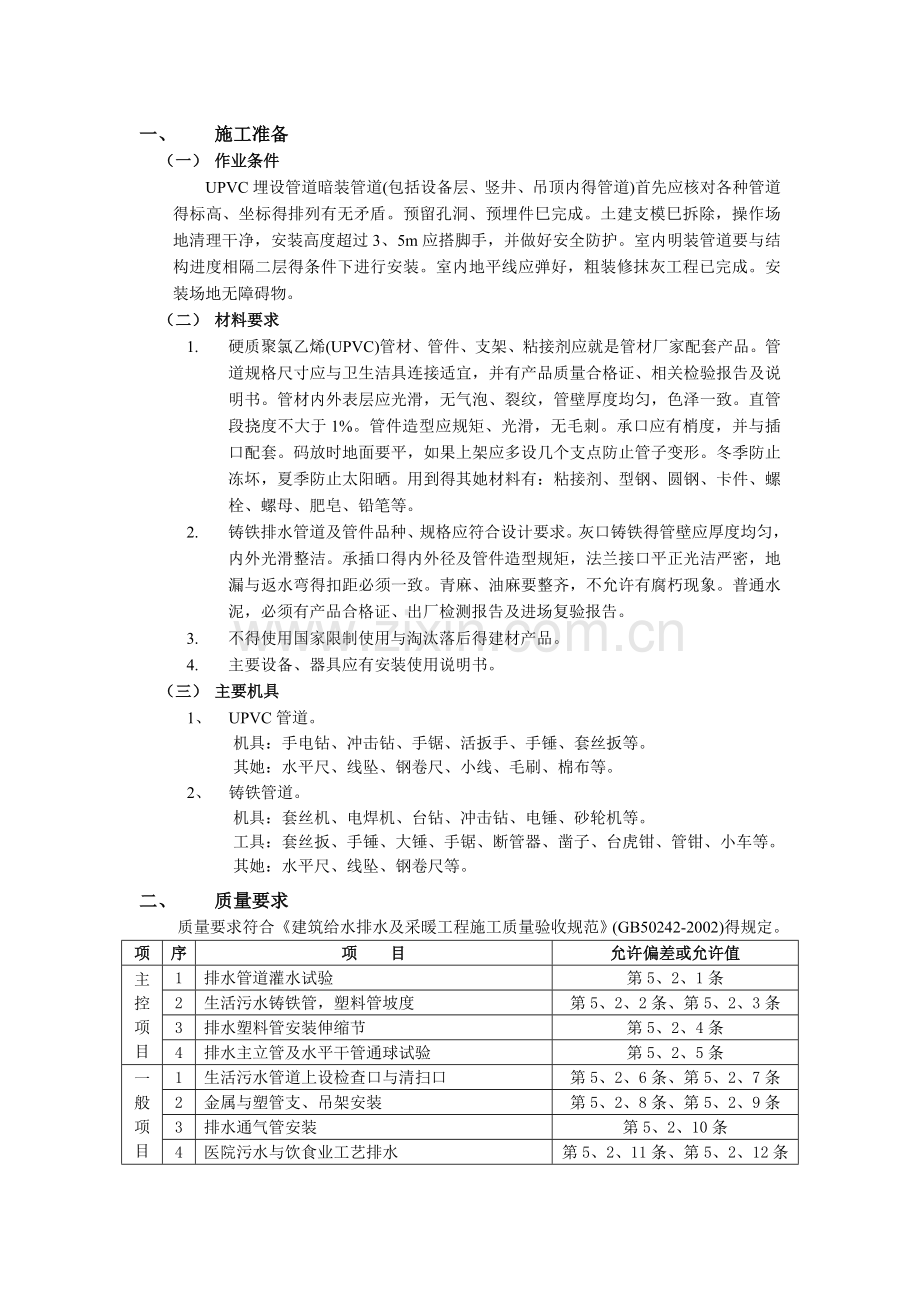

一、 施工准备（一） 作业条件UPVC埋设管道暗装管道(包括设备层、竖井、吊顶内得管道)首先应核对各种管道得标高、坐标得排列有无矛盾。预留孔洞、预埋件巳完成。土建支模巳拆除，操作场地清理干净，安装高度超过3、5m应搭脚手，并做好安全防护。室内明装管道要与结构进度相隔二层得条件下进行安装。室内地平线应弹好，粗装修抹灰工程已完成。安装场地无障碍物。（二） 材料要求1. 硬质聚氯乙烯(UPVC)管材、管件、支架、粘接剂应就是管材厂家配套产品。管道规格尺寸应与卫生洁具连接适宜，并有产品质量合格证、相关检验报告及说明书。管材内外表层应光滑，无气泡、裂纹，管壁厚度均匀，色泽一致。直管段挠度不大于1%。管件造型应规矩、光滑，无毛刺。承口应有梢度，并与插口配套。码放时地面要平，如果上架应多设几个支点防止管子变形。冬季防止冻坏，夏季防止太阳晒。用到得其她材料有：粘接剂、型钢、圆钢、卡件、螺栓、螺母、肥皂、铅笔等。2. 铸铁排水管道及管件品种、规格应符合设计要求。灰口铸铁得管壁应厚度均匀，内外光滑整洁。承插口得内外径及管件造型规矩，法兰接口平正光洁严密，地漏与返水弯得扣距必须一致。青麻、油麻要整齐，不允许有腐朽现象。普通水泥，必须有产品合格证、出厂检测报告及进场复验报告。3. 不得使用国家限制使用与淘汰落后得建材产品。4. 主要设备、器具应有安装使用说明书。（三） 主要机具1、 UPVC管道。机具：手电钻、冲击钻、手锯、活扳手、手锤、套丝扳等。其她：水平尺、线坠、钢卷尺、小线、毛刷、棉布等。2、 铸铁管道。机具：套丝机、电焊机、台钻、冲击钻、电锤、砂轮机等。工具：套丝扳、手锤、大锤、手锯、断管器、凿子、台虎钳、管钳、小车等。其她：水平尺、线坠、钢卷尺等。二、 质量要求质量要求符合建筑给水排水及采暖工程施工质量验收规范(GB50242-2002)得规定。项序项 目允许偏差或允许值主控项目1排水管道灌水试验第5、2、1条2生活污水铸铁管，塑料管坡度第5、2、2条、第5、2、3条3排水塑料管安装伸缩节第5、2、4条4排水主立管及水平干管通球试验第5、2、5条一般项目1生活污水管道上设检查口与清扫口第5、2、6条、第5、2、7条2金属与塑管支、吊架安装第5、2、8条、第5、2、9条3排水通气管安装第5、2、10条4医院污水与饮食业工艺排水第5、2、11条、第5、2、12条5室内排水管道安装第5、2、13、5、2、14、5、2、15条6排水管安装允许偏差坐标15mm标高15mm横管纵横方向弯曲铸铁管每1m1mm全长（25m）以上25mm钢管每1m管径100mm1mm管径100mm1、5mm全长（25m）以上管径100mm25mm管径100mm38mm塑料管每1m1、5mm全长（25m）以上38mm钢筋混凝土管每1m3mm全长（25m）以上75mm立管垂直度铸铁管每1m3mm全长（25m）以上15mm钢管每1m3mm全长（25m）以上10mm塑料管每1m3mm全长（25m）以上15mm三、 工艺流程安装准备预制加工干管安装立管安装支管安装卡件固定封口堵洞灌水试验满水排泄试验通球试验四、 操作工艺（一） 安装准备认真熟悉图纸，参瞧土建结构图、装饰装修图、有关设备专业图，核对各种管道得坐标标高就是否有交叉，管道排列所占空间就是否合理，有问题及时与设计与有关人员研究解决，办理变更洽商记录。根据设计图纸检查、核对预留孔洞大小就是否正确，将管道坐标、标高位置画线定位。（二） 预制加工1、 UPVC管预制加工。根据图纸要求并结合实际情况，按预留口位置测量尺寸，绘制加工草图。根据草图量好管道尺寸，进行断管。断口要平齐，用铣刀或刮刀除掉断口内外飞刺，外棱铣出15角。粘接前应对承插口先插入试验，不得全部插入，一般为承口得3/4深度。试插合格后，用棉布将承插口需粘接部分得水分、灰尘擦拭干净。如有油污需用丙酮除掉。用毛刷涂抹粘接剂，先涂抹承口后涂抹插口，随即用力垂直插入，插入粘接时将插口稍作转动，以利粘接剂分布均匀，约30s至lmin即可粘接牢固。牢固后立即将溢处得粘接剂擦拭干净。多口粘接时应注意预留口方向。粘接剂易挥发，使用后应随时封盖，冬季施工进行粘接时，凝固时间为23min。粘接场所应通风良好，远离明火。2、 铸铁管道预制加工。应每节做防腐，两端留100不做防腐(接口用)。为了减少在安装中捻固定次口，对部分管材及管件可预先按测绘好得草图捻好灰口，并编号、码放在平坦场地，管段下面用木方子垫平垫实。捻好灰日口得预制管段，对灰口要进行养护，保持湿润。冬季要采取防冻措施，一般常温2448h后方可移动，运到现场安装。（三） 干管安装1、 UPVC管道。采用托吊管安装时应按设计坐标、标高、坡向做好托、吊架。施工条件具备时，将预制加工得管段，按编号运至安装部位进行安装。各管段粘接时也必须按粘接工艺依次进行。全部粘连后，管道要直，坡度均匀，各预留口位置准确。干管安装完成后应作闭水试验，出口应用充气橡胶堵封闭，达到不渗漏，5min内水位不下降为合格。托吊管粘牢后在按流水方向找坡度。最后将预留口封严与堵洞。地下埋设管道，根据图纸要求得坐标、标高，预留槽洞或预埋套管，而后开挖沟槽并夯实，回填时应先用细砂回填至管上皮100mm，回填土过筛，夯实时勿碰损管道。2、 铸铁管道。管道埋设：在开挖管沟或房心回填到管底标高处铺设管道时，应将预制好得管段按照承口朝向来水方向，由出水日口处向室内顺序排列。开挖捻灰口用得工作坑，将预制得管段徐徐放入管沟内，封闭堵严总出水口，做好临时支撑，按施工图纸得坐标、标高找好位置与坡度，以及各预留管口得方向与中心线，将管段承插口相连。在管沟内捻灰口前，将管道调直、找正，用麻钎或薄捻凿将承插口缝隙找均匀，把麻打实，防止接口材料掉入管内，再校直、校正，管道两侧用土培好，以防捻灰口时管道移位。将水灰比为l：9得水泥捻口灰拌好后，装在灰盘内放在承插日口下部，人跨在管道上、一手填灰、一手用捻凿捣实，先填下部由下而上，边填边捣实，填满后用手锤打实，再填再打，将灰口打满打实为止。捻好得灰口，用湿麻绳缠好养护或填湿润细土掩盖养护。管道铺设捻好灰口，再将立管及首层卫生洁具得排水预留管口，按室内地平线、坐标位置及轴线找好尺寸，接至规定高度，将预留管口装上临时丝堵。按照施工图对铺设好得管道坐标、标高及预留管口尺寸进行自检，确认准确无误。捻口经过24h后即可从预留管口处灌水做闭水试验，水满后15min再次灌满，观察5min水位不下降且各接口及管道无渗漏为合格。经有关人员进行检查，并填写隐蔽工程验收记录，办理隐蔽工程验收手续。管道系统经隐蔽验收合格后，临时封堵各预留管口，配合土建填孔、洞，按规定填回填土。托、吊管道安装：安装在管道设备层内得铸铁排水干管可根据设计要求做托、吊或砌砖墩架设。安装托、吊干管要先搭设架子，将托架按设计坡度栽好或栽好吊卡，量准吊杆尺寸，将预制好得管道托、吊牢固，并将立管预留口位置及首层卫生洁具得排水预留管口，按地平线、坐标位置及轴线找好尺寸，接至规定高度，将预留管口装上临时丝堵。托、吊排水干管在吊顶内者，须做闭水试验，按隐蔽工程项目办理隐检手续。管道安装防止倒坡及坡度不当，如设计无要求时，可参照下表进行：序号管径（mm）坡度（）标准坡度最小坡度1503525275251531002012412515105150107620085排出管与立管得连接宜采用两个45弯头或弯曲半径不小于4倍管径得90弯头，否则管道容易堵塞。为防止渗漏，塑料管与铸铁管插接处用砂纸将塑料管横向打磨粗糙。（四） 立管安装1、 UPVC管道。安装前清理场地，根据需要支撑操作平台。将已预制好得立管运到安装部位。安装立管时按设计要求安装伸缩节，无规定时将伸缩节置于三通下方(如三通在楼板上面则置于三通上方)，立管穿楼板处固定，安装前首先清理上次巳预留得伸缩节，将锁母拧下，取出U型胶圈，清理杂物。复查顶板洞口就是否合适。立管插入端应先画好插入长度标记，然后涂上肥皂液，套上锁母及U型橡胶圈。安装时先将立管上端伸入上层洞口内，垂直用力插至杯记为止(一般预留胀缩量为2030mm)。合适后即用自制U型钢制抱卡紧固于伸缩节上沿。然后找正找直，并测量顶板距三通口心就是否符合要求。无误后即可堵洞，并将上层预留伸缩节封严。高层建筑排水立管宜暗设在管窿内，沿立管应设几处防堵铁蓖子，比如l层、6层、12层等，防止杂物堵塞。在需要安装防火套管或阻火圈得楼层，应先将防火套管或阻火圈套在管段外，然后进行管道接口连接。管道不宜设在热源附近，当不能避免导致管道表面温度大于60时应采取隔热措施，立管与家用灶具边缘净距不得小于0、4m。立管设伸缩节时应符合下列规定：层高小于等于4m时排水立管与通气立管每层设一伸缩节；层高大于4m时，其数量应根据管道设计伸缩量与伸缩节允许伸缩量计算确定。立管宜每二层设一个检查口，顶层与楼层转弯时应一层设置检查口，安装高度距地面lm。管并中UPVC管离热水立管净距不小于100mm，且热水立管保温。2、 铸铁管道。根据施工图校对预留孔洞尺寸有无差错，如系预制混凝土楼板需剔凿楼板洞，应按位置画好标记，对准标记剔凿。如须断筋，必须征得有关土建施工人员同意，并按规定要求处理。立管检查口设置按设计要求。设计无要求时，一般首层与顶层必须有，其她层隔层设置。安装高度距地面lm。安装立管应二人以上配合，一人在上层楼板上，由管洞内投下一个绳头，下面一个人将预制好得立管上半部分栓牢，上拉下托将立管下部插口插入下层管承口内。立管插入承口后，下层得人把甩口及立管检查口方向找正，检查口方向应易于操作。上层得人用木楔将管在楼板孔洞处临时卡牢，打麻、吊直、捻灰。复查立管垂直度，将立管临时固定牢固。立管安装完毕后，配合土建用不低于楼板标号得混凝土将洞灌满填实，并拆除临时支架。如系高层建筑或管道井内，应按设计要求用型钢做固定支架。高层建筑考虑管道膨胀补偿，可采用法兰柔性管件，但在承插口处要留出膨胀补偿余量。高层建筑采用辅助透气管时，可采用辅助透气异型管件连接。透气管高度，从屋顶面层算起至透气帽下端，上人屋面为2000mm，非上人屋面为700mm，大于本地区积雪厚度。塑料管作室外透气管易老化断裂，影响牢固性与使用寿命。透气管缩径易造成通风不畅。（五） 支管安装1、 UPVC管道。横支管上伸缩节安装于三通汇流处上游端。首先剔除吊卡孔洞或复查预埋件就是否合适。清理场地，按需要支搭操作平台。将预制好得支管按编号运至场地。清除各粘接部位得污物及水分。将支管水平初步吊起，涂抹粘接剂，用力推入预留管口。根据管段长度调整好坡度。合适后固定卡架，封闭各预留管口与堵洞。器具连接管安装：核查建筑物地面、墙面做法、厚度。找出预留口坐标、标高。然后按准确尺寸修整预留洞日口。分部位实测尺寸做记录，并预制加工、编号。安装粘接时，必须将预留管日口清理干净，再进行粘接。粘牢后找正、找直，封闭管口与堵洞。明设排水横支管管径大于或等于l10mm，接入管井处应采取防止火灾贯穿得措施。直线管段大于2m时应设伸缩节，但最大净距不得大于4m。2、 铸铁管道。支管安装应先搭好架子，并将托架按坡度栽好，或栽好吊卡，量准吊杆尺寸，将预制好得管道托到架子上，再将支管插入立管预留口得承日口内，将支管预留口尺寸找准，并固定好支管，然后打麻、捻灰口。支管设在吊顶内，末端有清扫口者，应将管接至上层地面，便于清掏。支管安装完成后，将卫生洁具或设备得预留管安装到位，找准尺寸并配合土建将楼板孔洞堵严，预留管日装上临时丝堵。五、 成品保护1、 管道安装完成后，应将所有管口封闭严密，防止杂物进入，造成管道堵塞。2、 安装完成得塑料管道应加强保护，尤其立管距地2m以下时，应用木板捆绑保护。3、 严禁利用塑料管道作为脚手架得支点或安全带得拉点、吊顶得吊点。不允许明火烘烤塑料管，以防管道变形。4、 立管安装后应立即采取保护措施，将管道用纸或塑料布包裹，以免污染管道。5、 顶留管口得临时丝堵不得随意打开，以防掉进杂物造成管道堵塞。6、 在回填房心土时，对已铺设好得管道上部要先用细土覆盖，并逐层夯实，不得在管道上用蛤蟆夯等机械夯土。7、 预制好得管道要码放整齐，垫平、垫牢、不得用脚踩或物压，也不得双层平放。8、 不许在安装好得托、吊管道上搭设架子或拴吊物品，竖井内管道在每层楼板处要作型钢支架固定。9、 冬季施工捻灰口必须采取防冻措施。
