沥青油毡卷材屋面防水层施工工艺.docx

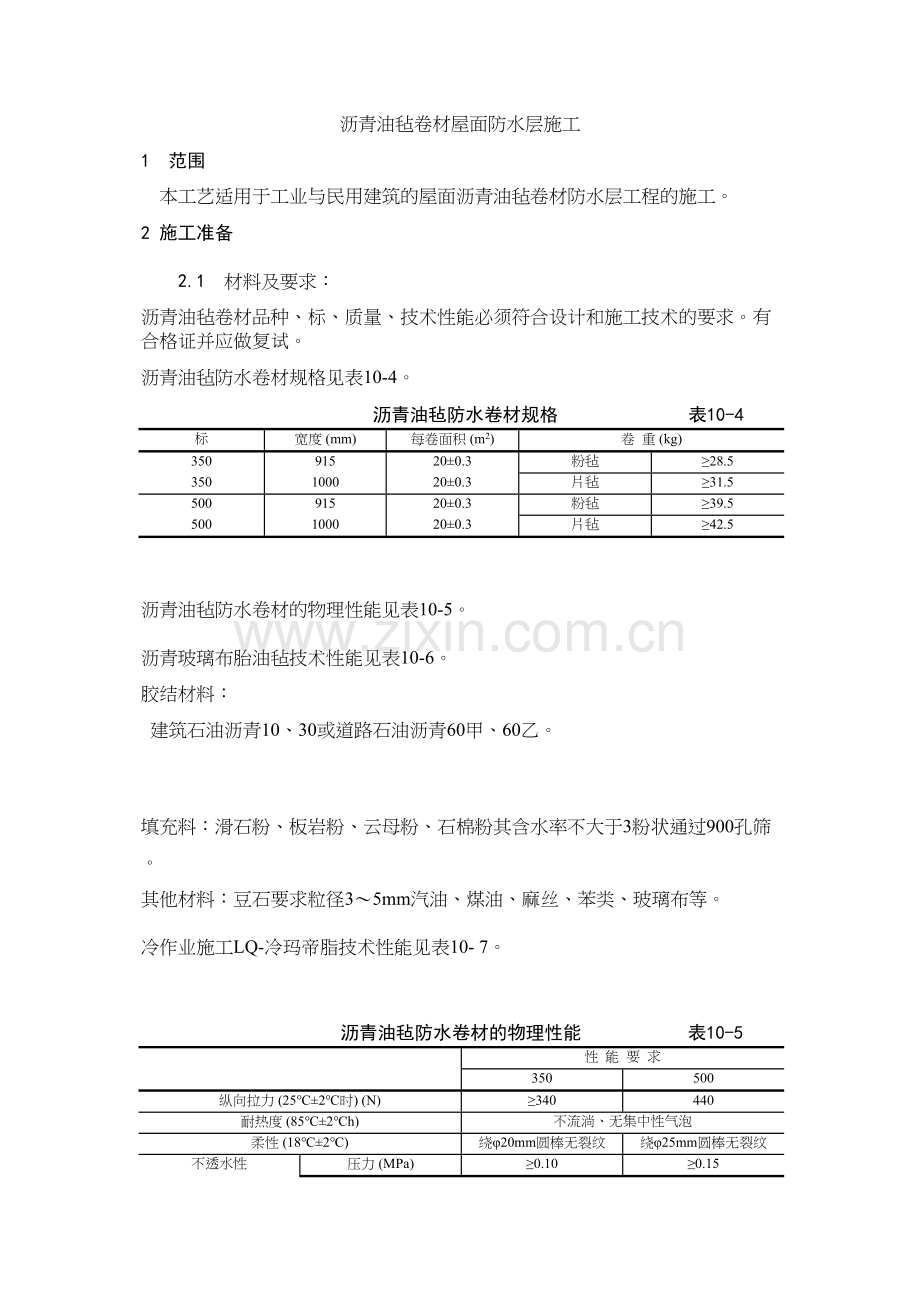

沥青油毡卷材屋面防水层施工
1 范围
本工艺适用于工业与民用建筑的屋面沥青油毡卷材防水层工程的施工。
2 施工准备
2.1 材料及要求：
沥青油毡卷材品种、标、质量、技术性能必须符合设计和施工技术的要求。有合格证并应做复试。
沥青油毡防水卷材规格见表10-4。

沥青油毡防水卷材规格
表10-4

标
宽度 (mm)
每卷面积 (m2)
卷 重 (kg)
350
915
20±0.3
粉毡
≥28.5
350
1000
20±0.3
片毡
≥31.5
500
915
20±0.3
粉毡
≥39.5
500
1000
20±0.3
片毡
≥42.5

沥青油毡防水卷材的物理性能见表10-5。
沥青玻璃布胎油毡技术性能见表10-6。
胶结材料：
建筑石油沥青10、30或道路石油沥青60甲、60乙。
填充料：滑石粉、板岩粉、云母粉、石棉粉其含水率不大于3粉状通过900孔筛。
其他材料：豆石要求粒径3～5mm汽油、煤油、麻丝、苯类、玻璃布等。
冷作业施工LQ-冷玛帝脂技术性能见表10- 7。

沥青油毡防水卷材的物理性能
表10-5

性 能 要 求

350
500
纵向拉力 (25℃±2℃时) (N)
≥340
440
耐热度 (85℃±2℃h)
不流淌、无集中性气泡
柔性 (18℃±2℃)
绕φ20mm圆棒无裂纹
绕φ25mm圆棒无裂纹
不透水性
压力 (MPa)
≥0.10
≥0.15
不透水性
保持时间 (min)
≥30
≥30

沥青玻璃布胎油毡技术性能
表10-6

项 目
性能指标
玻璃纤维布重量 (g/m2)不大于
103
抗剥离性 (剥离面积) 不小于
2/3

压力 (MPa) 不小于
≥0.2
不透水性
保持时间 (min)不少于
30
吸水性 () 不大于
0.1
耐热度
在85℃±2℃温度下受热2h涂盖层无滑动
拉力 (N) 在18℃±2℃时纵向不小于
200
柔度在0℃时
绕φ20mm圆棒无裂纹

LQ-冷玛帝脂技术性能
表10-7

项 目
性 能 指 标
耐 热 度
85℃、2h、1∶1坡度无流淌滑动
柔 度
-5℃、2h、绕φ20mm棒无裂纹
粘 结 力
揭开面不大于1/3
注：冷玛帝脂与玻璃布胎沥青油毡卷材配套使用便于冷作业施工。

2.2 主要机具：
沥青专用锅、燃料〔煤〕、保温车。
油桶、油壶、笊篱〔漏勺〕、铁锹、刮板、棕刷、温度计〔350～400℃〕。
消防器材用具、灭火器等。
2.3 作业条件：
屋面施工前应掌握施工图的要求选择防水工程专业队编制防水工程施工方案。
屋面施工应按施工工序进展检验基层外表必须平整、坚实、枯燥、清洁且不得有起砂、开裂和空鼓等缺陷。
屋面防水层的基层必须施工完毕经养护、枯燥且坡度应符合设计和施工技术的要求不得有积水现象。
防水层施工前突出屋面的根、预埋件、楼板吊环、拖拉绳、吊架子固定构造处等应做好基层处理；阴角、儿墙、通气囱根、天窗、伸缩缝、变形缝等处应做成半径为150mm的圆弧或钝角。
做好材料、工具和设施的准备。
3 操作工艺
3.1 工艺流程：

基层清理
→
沥青熬制配料
→
喷刷冷底子油
→
铺贴卷材附加层
→

铺贴屋面第一层油毡
→
铺贴屋面第二层油毡
→
铺设保护层

3.2 基层清理：防水屋面施工前将验收合格的基层外表的尘土、杂物清扫干净。
3.3 沥青熬制配料：
沥青熬制：先将沥青破成碎块放入沥青锅中逐渐均匀加热加热过程中随时搅拌熔化后用笊篱〔漏勺〕及时捞清杂物熬至脱水无泡沫时进展测温建筑石油沥青熬制温度应不高于240℃使用温度不低于190℃。
冷底子油配制：熬制的沥青装入容器内冷却至110℃缓慢注入汽油随注入随搅拌使其全部溶解为止配合比〔重量比〕为汽油70、石油沥青30。
沥青玛帝脂配制：按照?屋面工程技术?附录A中的规定执行沥青玛帝脂配合成分必须由试验室经试验确定配料每班应检查玛帝脂耐热度和柔韧性。
3.4 喷刷冷底子油：沥青油毡卷材防水屋面在粘贴卷材前应将基层外表清理干净喷刷冷底子油大面喷刷前应将边角、根、雨水口等处先喷刷一遍然后大面积喷第一遍待第一遍涂刷冷底油枯燥后再喷刷第二遍要求喷刷均匀无漏底枯燥前方可铺粘卷材。
3.5 铺贴卷材附加层：沥青油毡卷材屋面在儿墙、檐沟墙、天窗壁、变形缝、烟囱根、道根与屋面的交接处及檐口、天沟、斜沟、雨水口、屋脊等部位按设计要求先做卷材附加层各部位构造见图10-1～图10-12。
3.6 铺贴屋面第一层油毡：
3.6.1 铺贴油毡的方向：应根据屋面的坡度及屋面是否受振动等情况坡度小于3时宜平行屋脊铺贴；坡度在3～15时平行或垂直于屋脊铺贴；当坡度大于15或屋面受振动卷材应垂直于屋脊铺贴。
3.6.2 铺贴油毡的顺序：上下跨连体屋面应先铺高跨后铺低跨铺贴应从最低标高处开场往高标高的方向滚铺浇油应滑油毡滚动的横向成蛇形操作铺贴操作人员用两手紧压油毡卷向前滚压铺设应用力均匀以将浇油挤出、粘实、不存空气为度并将挤出沿边油刮去以平为度；粘结材料厚度直为1～1.5mm。冷玛帝脂厚度直为0.5～1mm。
3.6.3 铺贴各层油毡搭接宽度：长边不小于70mm短边不小于100mm。假设第一层油毡采用花、条空铺其搭接长边不小于100mm短边不小于150mm。
3.7 铺贴屋面第二层油毡：油毡防水层假设为五层做法即两毡三油做法同第一层。第一层与第二层油毡错开搭接缝不小于250mm。搭接缝用蚂帝脂封严；设计无板块保护层的屋面应在涂刷最后一道玛帝脂时〔厚度直为2～3mm〕随涂随将豆石保护层撒在上面注意均匀与粘结。
3.8 铺贴屋面第三层油毡：油毡防水层假设为七层做法操作同第一层第三层油毡与第二层油毡错开搭接缝。
锈刷好防锈漆水落口连接的各层卷材应结实地粘贴在杯口上压接宽度不小于100mm。水落口周围500mm范围泛水不小于5；基层与水落口杯接触处应留20mm宽、20mm深凹槽用玛帝脂嵌填实见图10-10。
伸出屋面道根部做法：根部周围做成圆锥台道.与找平层相接处留凹槽嵌封材料防水层收头处用钢丝箍紧并嵌封材料。见图10-9。
3.10 铺设卷材防水屋面保护层：一般油毡屋面铺设绿豆砂〔小豆石〕保护层豆石须干净粒径为3～5mm为佳要求材质耐风化涂刷2～3mm厚的沥青玛帝脂均匀撒铺豆石要求将豆石粘结结实。
4 质量
4.1 保证工程：
油毡卷材和胶结材料的品种、标及玛统脂配合比必须符合设计要求和屋面工程技术的规定。
屋面油毡卷材防水层严禁有渗漏现象。
4.2 根本工程：
油毡卷材防水层的外表平整度应符合排水要求无积水现象。
油毡卷材铺贴的质量冷底子油应涂刷均匀铺贴法、压接顺序和搭接长度符合屋面工程技术的规定粘贴书固无滑移、翘边、起泡、皱折等缺陷。
泛水、檐口及变形缝的做法应符合屋面工程技术的规定粘贴结实、封盖严；油毡卷材附加层、泛水立面收头等应符合设计要求及屋面工程技术的规定。
油毡卷材屋面保护层：
绿豆砂保护层：粒径符合屋面工程技术的规定筛洗干净撒铺均匀预热枯燥粘结结实外表清洁。
板材保护层：外表干净图案明晰色泽一致、接缝均匀周边直顺板块无裂纹、掉角和缺楞等现象；坡度符合设计要求不倒泛水无积水根结合处严结实无漏渗。立面结合与收头处高度一致结合结实出墙厚度适宜。
整体保护层：外表实光洁无裂纹、脱皮、麻面、起砂等现象；不倒泛水、无积水坡度符合设计要求；根结合立面结合收头结合结实无渗漏。
排气屋面：排气道纵横贯穿无堵塞排气孔安装结实位置正确封闭严。
水落口及变形缝、檐口：
水落口安装结实平正标高符合设计要求。
变形缝、檐口薄钢板安装顺直防锈漆及面漆涂刷均匀有光泽。
4.3 允许偏向工程见表10-8。

油毡防水卷材屋面允许偏向
表10-8

项次
项 目
允许偏向
检查
1
卷材搭接宽度
-10mm
尺量检查
2
玛帝脂软化点
±5℃
检查铺贴时测温记
3
沥青胶结材料使用温度
-10℃
检查铺贴时测温记

5 成品保护
5.1 施工过程中应防止损坏已做好的保温层、找平层、防水层、保护层。
5.2 施工屋面运送材料的手推车支腿应用麻布包扎防止将已做好的面层损坏。
5.3 防水层施工时应采取措施防止污染墙面、檐口及门窗等。
5.4 屋面施工中应及时清理杂物不得有杂物堵塞水落口、斜沟等。
5.5 屋面施工各构造层应及时进展特别是保护层应与防水层连续做以保证防水层的完好。
6 应注意的质量问题
6.1 屋面积水：有泛水的屋面、檐沟因泛水不平顺：基层应按设计或规定做好泛水油毡卷材铺贴后屋面坡度、平整度应符合屋面工程技术的要求。
6.2 屋面渗漏：屋面防水层铺贴质量有缺陷防水层铺贴中及辅贴后成品保护不好损坏防水层应采取措施加强保护。
6.3 防水层空鼓：基层未枯燥铺贴压实不均窝住空气；控制基层含水率操作时注意压实排出空气。
7 质量记录
本工艺应具备以下质量记录：
7.1 油毡卷材和胶结材料合格证及复试资料。
7.2 沥青胶结材料配制及粘贴试验资料。
7.3 隐蔽工程检验资料和质量检验评定资料。
内容总结

（1）沥青油毡卷材屋面防水层施工
1 范围
本工艺适用于工业与民用建筑的屋面沥青油毡卷材防水层工程的施工
（2）冷作业施工LQ-冷玛帝脂技术性能见表10- 7
（3）附录A中的规定执行沥青玛帝脂配合成分必须由试验室经试验确定配料每班应检查玛帝脂耐热度和柔韧性
（4）基层与水落口杯接触处应留20mm宽、20mm深凹槽用玛帝脂嵌填实见图10-10
（5）控制基层含水率操作时注意压实排出空气
