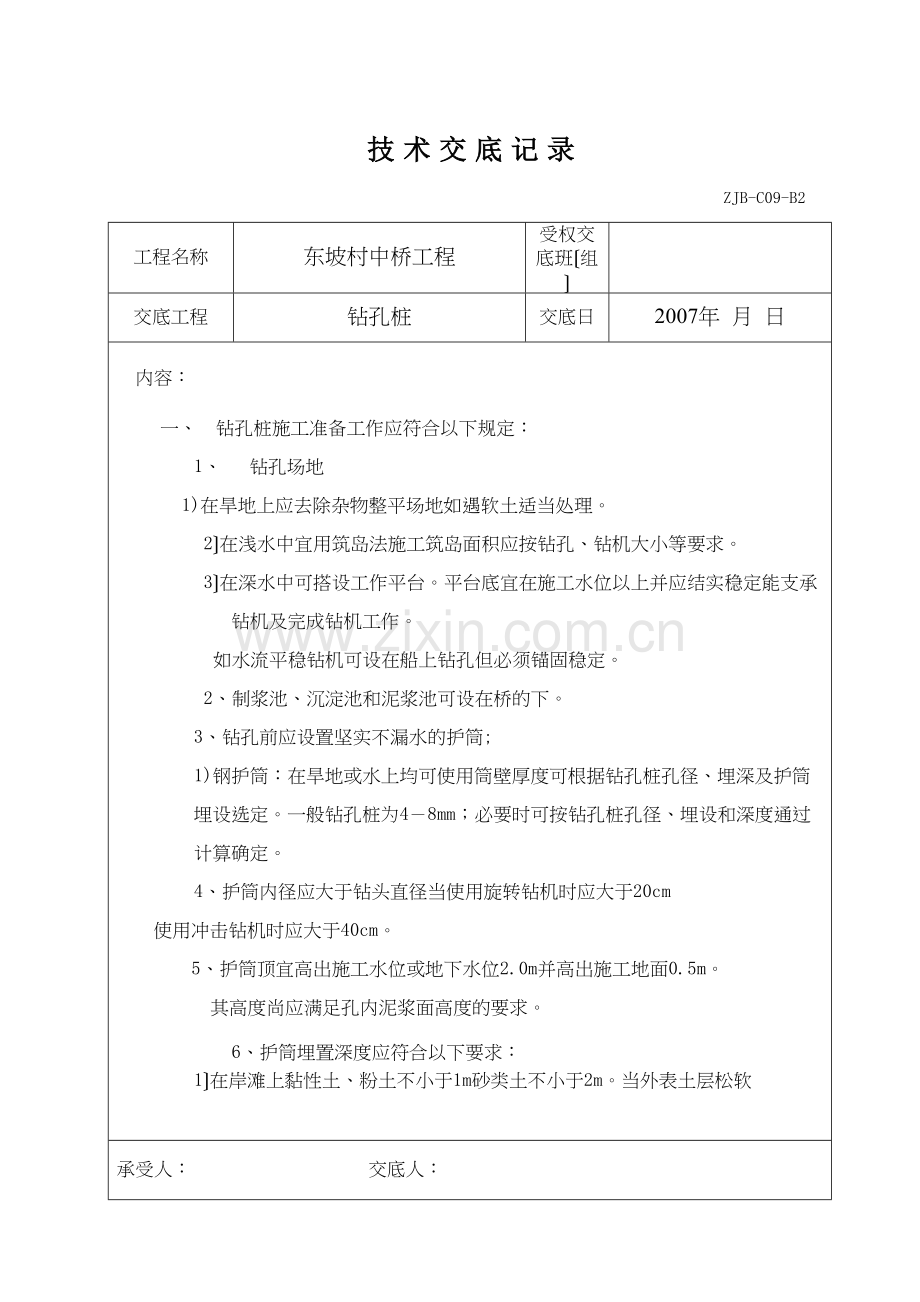

技 术 交 底 记 录
ZJB-C09-B2
工程名称
东坡村中桥工程
受权交底班〔组〕

交底工程
钻孔桩
交底日
2007年 月 日
内容：
一、 钻孔桩施工准备工作应符合以下规定：
1、 钻孔场地
1)在旱地上应去除杂物整平场地如遇软土适当处理。
2〕在浅水中宜用筑岛法施工筑岛面积应按钻孔、钻机大小等要求。
3〕在深水中可搭设工作平台。平台底宜在施工水位以上并应结实稳定能支承钻机及完成钻机工作。
如水流平稳钻机可设在船上钻孔但必须锚固稳定。
2、制浆池、沉淀池和泥浆池可设在桥的下。
3、钻孔前应设置坚实不漏水的护筒;
1)钢护筒：在旱地或水上均可使用筒壁厚度可根据钻孔桩孔径、埋深及护筒埋设选定。一般钻孔桩为4－8mm；必要时可按钻孔桩孔径、埋设和深度通过计算确定。
4、护筒内径应大于钻头直径当使用旋转钻机时应大于20cm
使用冲击钻机时应大于40cm。
5、护筒顶宜高出施工水位或地下水位2.0m并高出施工地面0.5m。
其高度尚应满足孔内泥浆面高度的要求。
6、护筒埋置深度应符合以下要求：
1〕在岸滩上黏性土、粉土不小于1m砂类土不小于2m。当外表土层松软
承受人： 交底人：
技 术 交 底 记 录
ZJB-C09-B2
工程名称
东坡村中桥工程
受权交底班〔组〕

交底工程
钻孔桩
交底日
2007年 月 日
内容：
时宜将护筒埋置在较坚硬实的土层中至少0.5m。
7、在岸滩上埋置护筒应在护筒四周回填黏土并分层夯实。可用捶击、加压、振动等下沉护筒。
8、护筒允许偏向：顶面位置为5cm。护筒斜度为1％。
9、在砂类土、碎石类土或黏土砂土夹层中钻孔应用泥浆护壁。
在黏性土中钻孔当塑性指数大于15浮渣才能能满足施工要求时可利用孔内原土造浆护壁。
冲击钻机钻孔可将黏土加工后投入孔中利用钻头冲击造浆。
10、泥浆指标应符合以下规定：
1〕比重：正循环旋转钻机、冲击钻机使用形钻头钻孔时入孔泥浆比重可为1.1－1.3。
冲击钻机使用实心钻头钻孔时孔底泥浆比重不大于：
黏土、粉土 1.3
大飘石 、卵石层 1.4
岩石 1.2
反循环旋转钻机入孔泥浆比重可为1.05－1.15
2〕黏度：入孔泥浆黏度一般地层为16－22s松散易坍地层为19－28s。
3〕含砂率：新制泥浆不宜大于4％。
4)胶体率：不应小于95％。
5〕PH值：应大于6.5。
承受人： 交底人：
技 术 交 底 记 录
ZJB-C09-B2
工程名称
东坡村中桥工程
受权交底班〔组〕

交底工程
钻孔桩
交底日
2007年 月 日
内容：
为了进步泥浆的黏度和胶体率可在泥浆中投入适量的烧碱或碳酸钠其掺量由试验。
12、造浆后应试验全部性能指标钻进中应随时检查泥浆的比重和含砂率并填写泥浆试验记录表〔附录D〕
二、钻孔施工应符合以下规定：
1、钻机安装及钻孔
1〕安装钻机时底架应垫平保持稳定不得产生位移和沉陷。钻机顶端应用缆风绳对称拉紧。
钻头或钻杆中心与护筒顶面中心的偏向不得大于5cm
2)钻机钻孔时孔内水位宜高于护筒底脚0.5m以上或地下水位以上1.5－2.0m;在冲击钻进中取渣时和停钻后应及时向孔内补水保持一定的水头高度。
3〕钻进时起、落钻头速度宜均匀不得过猛或骤然变速。孔内出土不得堆积在钻孔周围。因故停钻时孔口应加护盖。由钻杆的钻机应将钻头提离孔底5m以上其他钻机钻头提出孔外。
4〕钻孔应一次成孔不得中途停顿。钻孔到达设计深度后应对孔径、孔位、孔深和孔形等进展检查并按本标准D填写钻孔记录表。孔位偏向不应大于10cm。2、冲击钻机钻孔
1〕在碎石类土、岩层中宜用十字钻头；在黏性土、砂类土层宜用形钻具。
2〕吊钻的钢丝绳必须选用软性、优质、无弯和无断丝者平安系数不应小于12。
接收人 交底人
技 术 交 底 记 录
ZJB-C09-B2
工程名称
东坡村中桥工程
受权交底班〔组〕

交底工程
钻孔桩
交底日
2007年 月 日
内容：
钢丝绳与钻头的联接必须结实。主绳与钻头的钢丝绳搭接时两根绳径应一样。埝扭方向必须一致。
3〕用冲击法钻孔为防止冲击振动使领孔孔壁坍塌或影响领孔已浇筑混凝土的凝固应待领孔混凝土浇筑完毕并到达2.5MPa抗 压强度前方可开钻。
4〕冲击法造孔时应采用小冲程开孔使初成孔坚实、坚直、圆顺能起导向作用并防止孔口坍塌。钻进深度超过钻头全高加冲程后方可进展正常的冲击。坚硬漂、卵石和岩石应采用中、大冲程松散地层应采用中、小冲程。
钻进过程中必须勤松绳不得打空锤；勤抽渣使钻头经常冲击新颖地层。每次松绳量地质情况、钻头形式、钻头质量。
5〕钻进时应经常检查钻头转动装置。
6)钻孔时应经常验孔。更换新钻头前必须检查道孔底始可放入新钻头。
7)钻进时应有备用钻头替使用。钻头直径磨耗超过1.5cm时应及时更换、修补。
3、旋转钻机钻孔
1〕正、反循环旋转钻机适用于黏性土、砂类土及碎石类土可根据地质条件、钻孔直径及钻进深度选用钻机和钻头。
2〕旋转钻机的起重滑轮和固定钻杆的卡机应在同一垂直线上保持钻孔垂直。
3)开钻时宜低档速钻进钻至护筒下1m后在以正常速度钻进。
在钻进过程中应经常注意土层变化对不同的土层采用不同的钻速、钻压、
接收人 交底人
技 术 交 底 记 录
ZJB-C09-B2
工程名称
东坡村中桥工程
受权交底班〔组〕

交底工程
钻孔桩
交底日
2007年 月 日
内容：
泥浆比重和泥浆量。在砂土、软土等容易坍孔的土层宜采用低档慢速钻进同时进步孔内水头加大泥浆比重。
4〕使用反循环旋转钻机钻孔时应将钻头提离孔底约20cm待泥浆循环畅通方可开场钻进。
5〕潜水钻机钻进时可根据土质软硬控制进尺。钻机电流应控制在额定的范围内如电流突然上升应提出钻具找出原因消除故障。
4、钻孔异常处理
1〕钻孔生坍孔后应查明原因和位置进展分析处理。坍孔不严重者可加大砂浆比重继续钻进；严重者回填重钻。
2〕出现流砂现象后应增大泥浆比重进步孔内压力或用黏土作
成大泥块或泥砖投入。用冲击法造孔时可投黏土块用钻头冲击黏土块挤入流砂层加强孔壁堵住流砂。
3〕弯孔不严重时可重新调整钻机或卡杆孔继续钻进。发生严重弯孔、梅花孔、探头石石应回填修孔必要时反复几次修孔。冲击法修孔应回填硬质带角棱的石块。并多填0.5m
4)出现缩孔时可进步孔内泥浆面或加大泥浆比重采用上下反复扫孔的恢复孔径。
5〕发生卡钻时不宜强提。应查明原因和钻头位置采取晃动大绳或钻头以及其他措施使钻头松动后再提起。
6〕发生掉钻时应及时摸清情况查明原因采取措施尽快处理。如钻头被埋住应首先去除泥砂再进展打捞。
三、清孔和浇筑水下混凝土应符合以下要求：
1、钻孔至设计高程经过检查后应即进展清孔。浇筑水下混凝土前允许沉渣厚度符合设计要求设计未规定时：柱桩不大于
接收人 交底人
技 术 交 底 记 录
ZJB-C09-B2
工程名称
东坡村中桥工程
受权交底班〔组〕

交底工程
钻孔桩
交底日
2007年 月 日
内容：
10cm；摩擦桩不大于30cm。
2、清空可采用以下：
1〕抽渣法：适用于冲击钻机或冲抓钻机造孔。
2〕吸泥法：适用于冲击钻机钻孔但土质松软孔壁容易坍塌时不宜使用。
3〕换浆法：正、反循环旋转钻机宜使用换浆法清孔。抽渣或吸泥时应及时向孔内注入清水或新颖泥浆保持孔内水位防止坍孔。换浆法的清孔时间以排除泥浆的含砂率与换入砂浆的含砂率接近为度。
3、柱桩在浇筑水下混凝土前应射水〔或射风〕冲射孔底3－5min翻动沉淀物然后立即浇筑水下混凝土。射水〔风〕压力应比孔底压力大0.05MPa。
4、不得用加深孔底深度的代替清孔。
5、钢筋笼主筋与加强箍筋必须全部焊接且宜整体吊装入孔。
当条件困难是可分段入孔上下两段应保持顺直。接头应符合现行的有关规定。
6、钢筋笼入孔后应结实定位。
7、水下混凝土的导应符合以下要求：
1〕导内壁应光滑圆顺内经一致直径可采用20－3cm中间节长宜为2m底节长4m。
2〕使用前应试拼、试压、不得漏水并编及自下而上标示尺度。
导轴线偏向依孔深、钢筋笼内经与法兰盘差值而定不宜超过孔深的0.5％亦不宜大于10cm；组装时,连接螺栓的螺帽宜在上；试压的压力宜等于
承受人： 交底人：
技 术 交 底 记 录
ZJB-C09-B2
工程名称
东坡村中桥工程
受权交底班〔组〕

交底工程
钻孔桩
交底日
2007年 月 日
内容：
孔底静水压力的1.5倍。
3〕导长度可根据孔深、操作平台的高度等因素漏斗底至孔口间隔 应大于一中间节导长。
4〕导接头法兰盘宜加锥形活套底节导下端不得由法兰盘。
5〕有条件时可采用螺旋丝扣型接头但必须有防止松脱装置。
8、水下混凝土得坍落度应采用18－22cm细骨料宜采用河砂组骨料宜采用卵石其粒经可采用2－3cm。
9、水下混凝土封底必须有隔水栓隔水栓应有良好得隔水性能并能顺利排出。
10、混凝土得初存量应满足首批混凝土入孔后导埋入混凝土中
的深度不得小于1m并不宜大于3m；当桩身较长时导埋入混凝土中的深度可适当加大。水下混凝土应连续浇筑不得中途停顿。
11、水下混凝土浇筑面宜高出桩顶设计高程1.0m
12、在混凝土浇筑过程中应设专人经常测量导埋入深度并按本标准D作好记录。
承受人： 交底人：
附录D 泥浆试验记录、钻孔记录、水下混凝土浇筑记录
表D－1 泥浆试验记录表
工程名称

墩台

桩

施工

泥浆原料

测定时间
试验工程
泥浆指标
年 月 日
比重
黏度
含砂率
胶体率
pH值

注：试验工程按以下情况填写：〔1〕孔外造浆；〔2〕孔外造浆；〔3〕工序检查；
〔4〕清孔检查。
试验员： 施工负责人：
表D－2 钻孔桩记录表
工程名称

墩台

桩

迄止日
年 月 日
设计桩径

设计孔径

钻孔

设计孔底高程

护筒顶高程

钻头形式

设计桩顶高程

钻头直径

时间
工作工程
钻进深度
〔m〕
孔底高程
记 事
起
止
本次
累计

注：记事栏中应：〔1〕绘制桩位示意图；〔2〕记录成孔检查情况。
记录： 施工负责人：
工程名称

墩台

桩

成孔孔底高程

浇筑前孔底高程

桩顶设计高程

钢筋笼底高程

护筒顶高程

每盘混凝土数量(m3)

设计混凝土数量(m3)

测量时间
混凝土面
高程(m)
底口高程(m)
埋入深度(m)
浇筑混凝土
附注
导
套
导
套
累计盘数
累计数量〔m3〕

表D-3水下混凝土浇筑记录表
记录 施工负责人
注: 1、附注栏中应绘桩位示意图；
2、采用套钻机时应增列套底口高程和套埋入深度。
