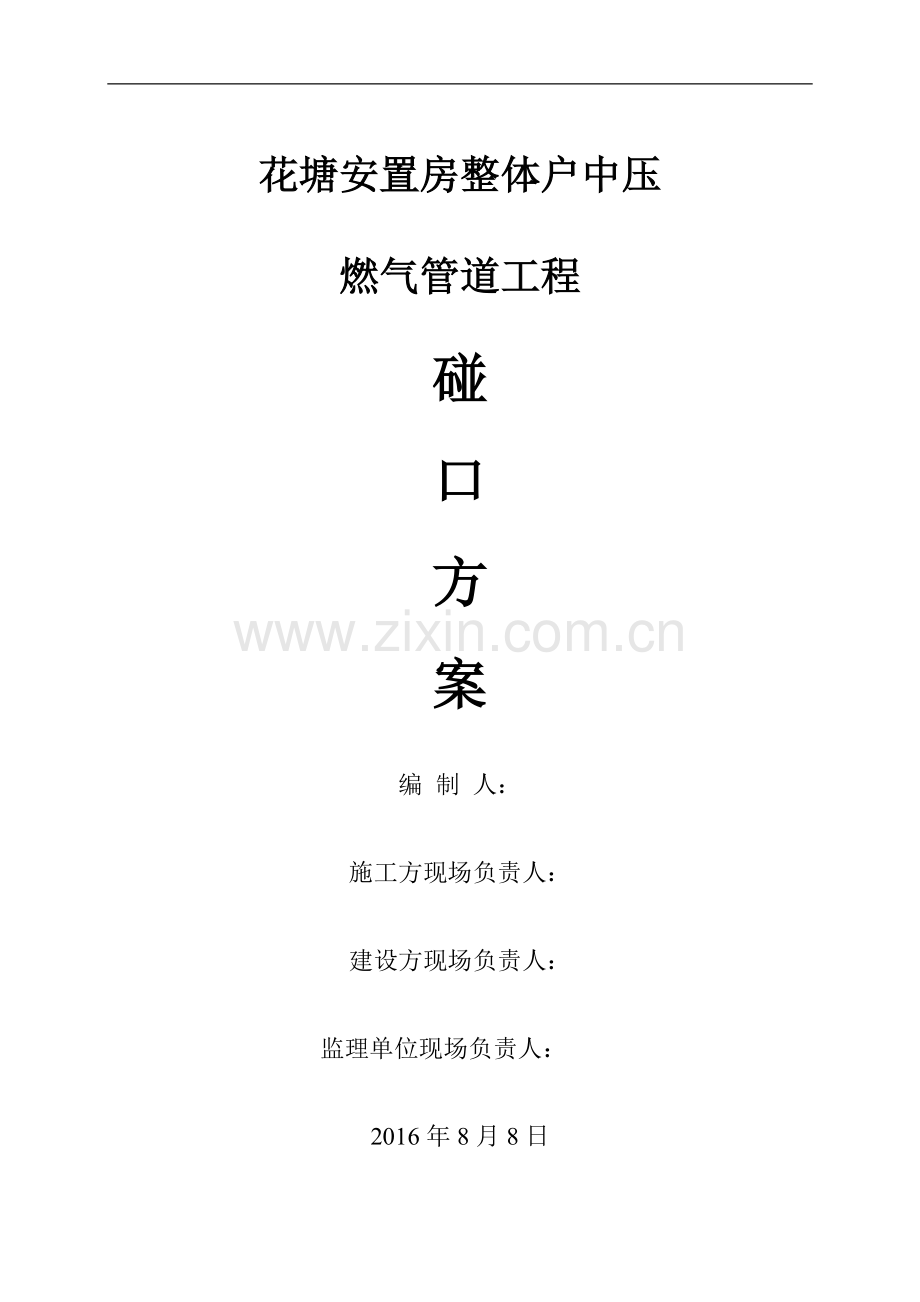

(PE管)天然气安装工程碰口方案.docx

花塘安置房整体户中压
燃气管道工程
碰
口
方
案
编 制 人：
施工方现场负责人：
建设方现场负责人：
监理单位现场负责人：
2016年8月8日

目 录
一、工程简况 1
（一）编制依据 1
（二）概况 1
二、停气碰口施工组织机构 1
（1）碰口作业组织成员…………………………………………… 1
三、施工技术方案及技术要求 1
（1）施工技术方案 2
（2）施工技术要求 2
（3） 工作安排…………………………………………………… 2
（4） 关闭阀门…………………………………………………… 3
四、施工安全措施及应急预案 3
五、机具设备一览表 4
六、碰口示意图 ……………………………………………………4

一、工程简况
1、编制依据
1、根据现场管线实际情况和施工方自身装备及技术手段等。
2、建设单位相关要求和有关标准、规范。
2、概况
A、概况
本工程的主要内容：花塘安置房中压管线，现对威远大道中压燃气管道工程进行碰口作业。共有1处碰口点，采用1个电熔等径三通DN110碰口，申请碰口时间为2016年8月10日14：00，碰口地点为威远大道。
二、停气碰口施工组织机构
1、碰口作业组织成员
总指挥：胡大明
副总指挥：张豹
施工队长及队员：1组：朱毅、罗世林、辅助工2人
负责安全人员：王海波
建设单位现场代表：李杰
监理单位现场监理：张腾

三、施工技术方案及技术要求
（1）施工技术方案
此碰口点的施工流程应按如下实施：
PE管焊接碰口
1、 关闭消防队对面DN110球阀。在原有管线碰口处用手锯切断管线；
3、用JMI—512型气体检测仪进行检测，每隔5分钟进行检测，共检查3次，直到气体浓度达到20lel以下方可；
4、在管线碰口处用手锯切断管径；
5、在用PE刮刀进行刮削，然后进行电熔焊接；
1、 观察焊口外观是否合格，如不合格，将对焊接口进行切除，重新进行焊接，直到符合外面检查要求；
2、 待焊接处完全冷却后，通知运行部监护人员将阀门成半开启状态，使管道代气保压，并安排专业操作人员用发泡剂试漏，待确定焊接口合格后，通知运行部碰口作业完成。施工人员按照规范要求进行回填并做好一切善后工作，要做到工完场清。
（2）施工技术要求
1、严格执行设计文件、施工规范要求执行。
2、《现场设备工业管道焊接工程施工及验收规范》GB50236—98。
（3）8月10日工程施工碰口工作安排
3.1、地点：威远大道，使用采用1个电熔等径三通DN110，1处碰口点。（由朱毅组负责实施）。

（4）管线切断
4.1、2016年8月10日下午13点准时到达现场，施工机具、设备停放好位置，尽量减少现场搬迁和遗失。（朱毅负责）。
4.2、2016年8月10日下午13时10分由港华运行部关闭相关阀门。
4.3 由运行部人员检验阀门关闭情况。
4.4、停气后，在管道内天然气压力为零时开始施工，力争在下午16时前全部焊接完毕。
4.5、全部焊接完毕后放开管线，先升压至0.04Mpa各组进行所有焊接口检查和置换管道内气体，无漏气再升至正常压力。（由运行部负责开气）
注意：安装前应将管子、管件及阀门等内部清理干净，不得存有杂物，管道安装时，管沟沟底无积水、油类及其它杂物。焊接完毕检查无漏气后按照要求进行回填。
四、施工安全措施及应急预案
Ⅰ、该停气碰口施工中，最重要的安全问题应该是解决好碰口点的余气。而防火灭火主要做到准备干粉灭火器，同时也要防止施工时原有设备的损伤，损坏。
1、防火灭火器材的准备，备足如下取材：
①干粉灭火器（8升） 4个
2、管线停气碰口施工防毒、防火控制
特别控制点应该是管线停气碰口的防毒、防火安全控制。碰口点附近禁止不相关人员靠近，严禁吸烟，工作人员穿戴好劳保用品。
管道切断碰口时，施工队在切割旧管时，要防止余气和硫化物中毒，要穿戴防毒面具。如人员中毒，应将中毒人员抬至毒气未散发到的通风地带进行抢救。
Ⅱ、出现安全问题之后紧急处理措施
A、动火时出现泄漏现象的处理。
管道碰口时出现放空阀、内漏的处理是容易处理的，采取关闭阀门最简便有效的方法。
B、当工作现场天然气的含量超标后的处理。
当用仪器测量现场天然气含量超过安全警戒以后，应立即暂停施工，迅速查明气源位置才能恢复施工，恢复前应先试火，试火安全后方可正式动火施工。
Ⅲ、相关措施及要求
A、听从指挥专职技安员的相关要求，当技安员和相关人员检查出安全问题，领导小组应立即组织整改。
B、支持随时安全检查，发现问题立即整改。
五、机具设备一览表：
序号
名称
单位
数量
备注
1
电熔焊机
台
1

2
发电机
台
1

3
三芯电源线
米
500

4
配电箱
台
1

5
警戒带
米
500

6
警示牌
块
10

7
手提式灭火器
个
4

8
手锯
把
1

9
PE刮刀
把
2

六、碰口示意图：
5
