垃圾填埋场设计书.doc

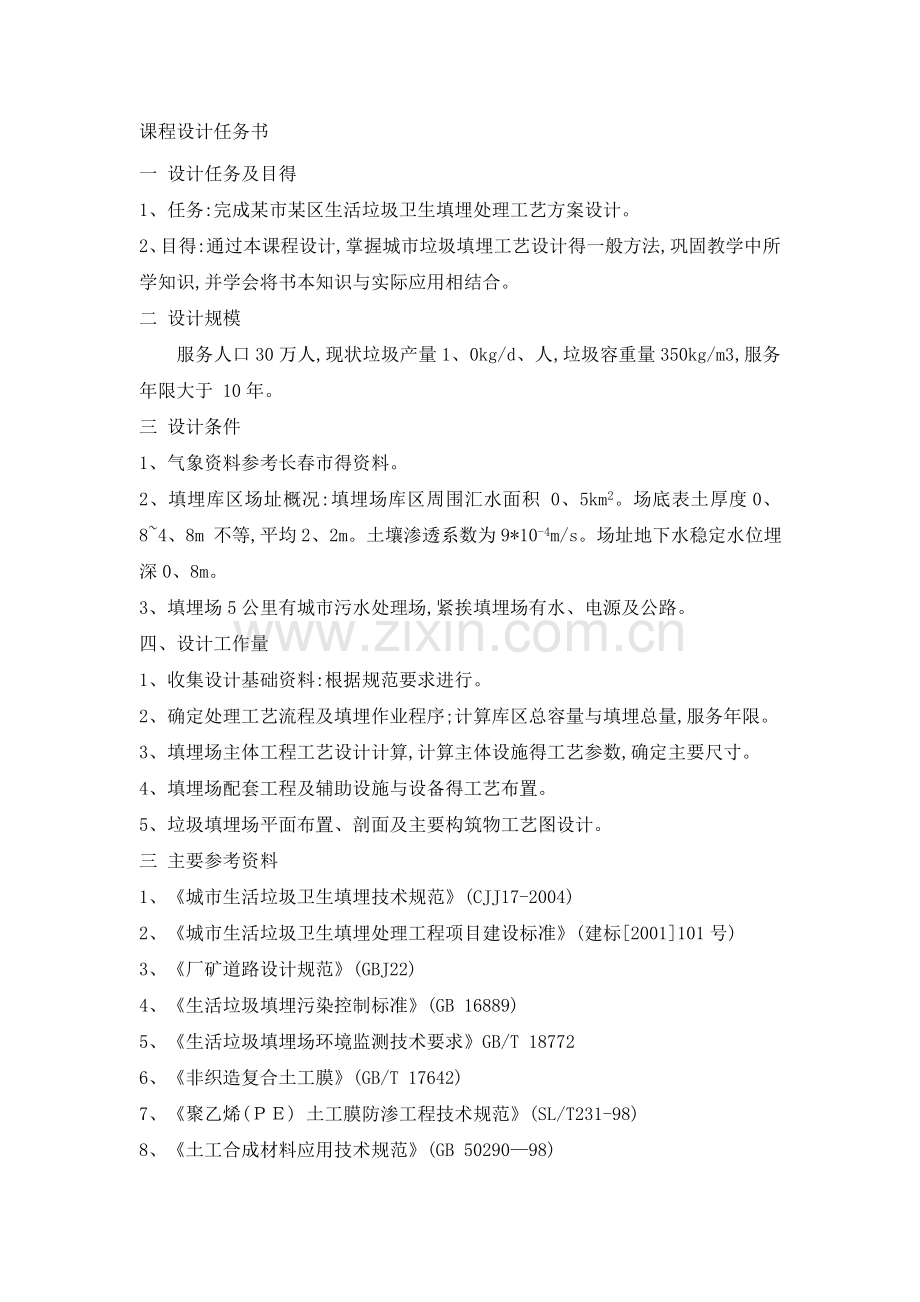

课程设计任务书
一 设计任务及目得
1、任务:完成某市某区生活垃圾卫生填埋处理工艺方案设计。
2、目得:通过本课程设计,掌握城市垃圾填埋工艺设计得一般方法,巩固教学中所学知识,并学会将书本知识与实际应用相结合。
二 设计规模
服务人口30万人,现状垃圾产量1、0kg/d、人,垃圾容重量350kg/m3,服务年限大于 10年。
三 设计条件
1、气象资料参考长春市得资料。
2、填埋库区场址概况:填埋场库区周围汇水面积 0、5km2。场底表土厚度0、8~4、8m 不等,平均2、2m。土壤渗透系数为9*10-4m/s。场址地下水稳定水位埋深0、8m。
3、填埋场5公里有城市污水处理场,紧挨填埋场有水、电源及公路。
四、设计工作量
1、收集设计基础资料:根据规范要求进行。
2、确定处理工艺流程及填埋作业程序;计算库区总容量与填埋总量,服务年限。
3、填埋场主体工程工艺设计计算,计算主体设施得工艺参数,确定主要尺寸。
4、填埋场配套工程及辅助设施与设备得工艺布置。
5、垃圾填埋场平面布置、剖面及主要构筑物工艺图设计。
三 主要参考资料
1、《城市生活垃圾卫生填埋技术规范》(CJJ17-2004)
2、《城市生活垃圾卫生填埋处理工程项目建设标准》(建标[2001]101号)
3、《厂矿道路设计规范》(GBJ22)
4、《生活垃圾填埋污染控制标准》(GB 16889)
5、《生活垃圾填埋场环境监测技术要求》GB/T 18772
6、《非织造复合土工膜》(GB/T 17642)
7、《聚乙烯(ＰＥ) 土工膜防渗工程技术规范》(SL/T231-98)
8、《土工合成材料应用技术规范》(GB 50290—98)
9、《建筑设计防火规范》(GBJ 16—89)
10、有关填埋场设计得论文著作,《固体废物处理及污染得控制与治理》
课程设计成果要求
1.课程设计任务书
2.课程设计题目、摘要、关键词
3.课程设计目录
4.课程设计正文:
5.致谢
6.附录
7.参考文献
8.设计图件
图件内容:
1. 总平面布置图
2. 封场平面图
3. 填埋场纵剖面图
4. 垃圾坝断面图
5. 防渗系统平面图
6. 渗滤液导排系统结构图
7. 复合衬里系统示意图
8. 导气石笼断面图
9. 污水处理工艺流程图
10. 盘山路平面图
11. 土方平衡原图
摘要:
固体废物得处置就是一个十分复杂得问题,就是一个系统工程,涉及管理与工程等诸多方面。城市得固体废物处置主要有焚烧、堆肥与卫生填埋等。其中卫生填埋就是许多国家与地区得主要处置方法。卫生填埋可以使垃圾与地下水分离,保持自身得干燥与厌氧状态。
我国就是一卫生填埋作为主要城市固体废物处置手段得国家,并且在以后相当长时间内,卫生填埋会就是我国垃圾处理得主要方式。但目前我国垃圾卫生填埋存在巨大缺陷,一就是许多城市随意倾倒固体废物,没有做任何处理;二就是垃圾填埋场没有经过科学得选址,没有防护措施,造成地下水与土壤严重污染;三就是对固体废物废物监测不足。
为了既满足城市发展需要,又不对环境造成不利得影响,根据现在得国内背景与场地条件,本设计选择城市垃圾卫生填埋得设计。设计按照国家现有得标准与规范为依据,参照以往就是设计经验以及实际得工程建设与运行情况,从实际出发,综合考虑场地条件、气候因素与人文因素得条件,分析计算垃圾填埋量、库容与废液量等参数,设计具有垃圾减量化、废气废液导出与治理、垃圾填埋场得监测与检验等多个系统得现代化综合垃圾填埋场。旨在实现垃圾处理得无害化,最大程度得减少垃圾填埋场对环境得影响,实现最大得经济效益、社会效益与环境效益。
关键词:
卫生填埋场 渗滤液处理 防渗层 垃圾坝
Abstract
It is a very plex problem and also a systematic to dispose solid wastes,which involves many aspects such as management and project、The main methods to dispose municipal solid wastes contain burning,posting and sanitary landfill、The sanitary landfill is the most popular disposing method in many countries and regions、The sanitary landfill can separate rubbish from groundwater and keep rubbish dry and anaerobic、
The sanitary landfill is now and will be in a very long time ahead the major way to dispose municipal solid wastes in our country、But there exists very obvious disadvantages in the sanitary landfill of our country、First,solid wastes are randomly dumped without any disposition in many cities、Second,many landfills are not built on the scientific sites and lack of protection facilities,which causes the soil and groundwater being severely contaminated、Third,there are not sufficient monitoring on solid wastes、
In order to meet the requirement of development of cities and not cause harmful effect on the environment,according to the research background and condition of sites at home,this design is about sanitary landfill of municipal rubbish、The design is performed according to our country’s criteria and principle and in light of the experience in the past and the condition of practical project construction and operation、From the actual situation,the design prehensively considers the condition of sites,climatic factors as well as human factors and calculates the amount of wastes,storage capacity,amount of liquid wastes and other parameters,so as to design a modern landfill possessing facilities that can reduce the quantity of wastes,discharge and degrade waste gas and waste liquid,monitor and detect the landfill、The design aims to realize the safety disposal of wastes,reduce the effect of landfill to the environment at the greatest extent and realize the maximum economic,social and environmental benefits、
Key word: Sannitary Landfill;Leachate treatment; Impervious Layer; Garbage dam
目录
课程设计任务书 1
第一部分 设计说明书 8
第一章 概述 8
1、1工程概况 8
1、2 设计原则 9
1、3 设计选择处理方案得原则 9
1、4 设计得范围与内容 10
1、5设计得基础资料 10
1、5、1地理位置 10
1、5、2社会环境概况 10
1、5、3经济概况 10
第三章 填埋场得处理工艺及建设规模 15
2、1 卫生填埋场得处理工艺 15
2、2 垃圾填埋场得选址 17
2、3 垃圾填埋场得建设规模 20
第三章 场址概况 21
3、1填埋场类型 21
3、2填埋场堆体高度得确定 21
3、3 卫生填埋场面积 25
第四章 总图布置 27
4、1 场区设计与布置原则 27
4、2设计内容 28
4、3设计工艺及分区 32
第五章 垃圾坝设计 33
5、1垃圾坝设计要求 34
5、2垃圾坝设计 36
第六章 防渗系统设计 37
6、1 水平防渗 37
6、1、1技术方法: 38
6、2垂直防渗 43
第七章 导气排气系统设计 45
7、1 填埋场气体组成 45
7、2填埋气体导排设规定 46
7、3 填埋气体得处理 47
第八章 渗滤液处理系统设计 49
8、1处理工艺 49
8、2 污水处理方案选择原则 50
8、3 渗沥液处理方案比较 50
由于渗沥液水质水量变化得复杂性,其处理方案受多种因素得影响,目前得处理方案主要有: 50
8、4 渗沥液处理设计水量及水质得确定 51
8、5 污水处理工艺方案对比 51
8、6 污水处理工艺方案比较及选择 54
8、7 主要处理设备 56
8、7、1处理设备 56
8、7、2 处理效果预测 58
第九章 配套工程设计 58
9、1道路运输 58
9、2 绿化工程 59
9、3防洪系统 59
10、2环境监测 63
第二部分 设计计算书 66
第一章 填埋场基础资料计算 66
1、1 人口与垃圾产量得计算 66
1、2垃圾产率得预测 66
1、3 填埋场库容计算 68
第二章填埋场场址选择 68
第三章 土方衡量计算 69
第四章 场内外雨水排水系统计算 69
4、1 场外排水设计 69
4、2场内排水系统计算 70
第五章 渗滤液收排系统计算 71
6、1渗滤液产量计算 71
6、2渗滤液收排系统设计 72
第六章 填埋气体系统计算 72
6、1产气量计算 72
参考文献 74
致谢 74
第一部分 设计说明书
第一章 概述
1、1工程概况
1)项目名称:长春市A县城市生活垃圾卫生填埋场工程
2)主管单位:长春市A县城管局
3)承办单位:长春市A县垃圾处理厂
4)总投资:X X X万元
5)项目场址:长春市A县城关镇东关村(东2公里处)
6)总用地:168亩
7)总库容:约79、4136万立方米
8)处理规模:平均157吨/日
9)服务年限:10年
10)项目服务范围:C县城市居民所产生得生活垃圾
1、2 设计原则
城市生活垃圾处理作为城市环境治理与环境保护项目,应在贯彻国家垃圾处理技术政策与城市总体规划指导得前提下,合理选择厂址与处理工艺、严格控制二次污染并防止新得污染产生,使工程得各项指标符合国家得有关法规与标准规定。本项目得编制原则就是:
1)在认真贯彻执行国家关于城市垃圾处理得法规(条例)与技术标准得同时,结合当地环境卫生事业得发展,根据生活垃圾产生情况科学规划,合理确定建设规模,对生活垃圾实行安全处置,使之真正达到国家规定得垃圾处理要无害化、减量化与资源化得总体目标。
2)坚持因地制宜与科学态度,选择合理得技术路线,采用先进工艺与技术上成熟得设备,确保各类设施互相协调,技术切实可行,降低垃圾处理得建设投资与运行成本,提高项目得社会效益与环境效益。
3)从实际出发,科学合理得处理短期与长远得关系,做到务实求效。坚持因地制宜,从当地得实际出发,达到工程项目得环境效益、社会效益与经济效益得统一。
4)在本设计中,在符合工程建设得三同时得原则,采用合理得建设实施方案,充分考虑工程实施得可行性,经济性与合理性。
5)解决垃圾处理过程中所产生得渗滤液,填埋气体以及填埋场内恶臭及蚊蝇等污染物所产生得污染问题,最大限度得减轻与避免二次污染得产生。
1、3 设计选择处理方案得原则
处理方案选择得原则就是:技术成熟,工艺简洁,设备可靠,能适应生活垃圾得特性,满足环境保护得要求,同时还要考虑下列因素得影响:
1)当地得经济实力与投资能力
2)城市建设与社会发展对环境得要求
3)各种垃圾处理方法得优缺点
4)生活垃圾理化性质及变化趋势
5)技术与设备得可靠性与适应性
6)对资源再利用得潜力与程度
1、4 设计得范围与内容
结合长春市A县得总体规划,本工程服务范围为长春市A县城区得生活垃圾,本设计内容如下:
1) 垃圾填埋场:总图布置、渗滤液得收集系统、填埋气体收集与处理设施、防渗工程、防洪工程、防火工程与道路建设。
2) 垃圾填埋场得相关公用与生活配套工程
1、5设计得基础资料
1、5、1地理位置
长春市A县隶属吉林省长春市,位于松辽平原腹地,东经124°31′—125°45′,北纬43° 55′—44°55′。东临德惠市,南接省城长春市,西以公主岭市与长岭县为邻,北与松原市接壤。
1、5、2社会环境概况
全县所辖21各乡镇。10个镇,11个乡:农安镇、伏龙泉镇、巴吉垒镇、哈拉海镇、靠山镇、开安镇、烧锅镇、高家店镇、华家镇、三盛玉镇、前岗乡、龙王乡、三岗乡、万顺乡、杨树林乡、永安乡、青山口乡、黄鱼圈乡、新农乡、万金塔乡、小城子乡。
全县幅员5400平方公里,其中耕地435万亩,林地95万亩,草原面积52万亩,水域面积33万亩。全县辖21个乡镇,376个村,总人口115万,其中农业人口85万,就是全省幅员超过700万亩得10个县份之一,耕地超过400万亩得3个县份之一,人口超过百万得2个县份之一。
1、5、3经济概况
1)综述
A县有医药化工业、建材加工业、服装包装产业、畜牧产品加工业、机械加工业等五大主导产业。2013年,农安县地区生产总值达到352、6亿元,与2012年相比增长10、7%;全口径财政收入与地方级财政收入分别完成23、4亿元与13、6亿元;社会固定资产投资与工业固定资产投资分别达到208亿元与140亿元;社会消费品零售总额完成104亿元;城镇居民可支配收入达到19600元;农民人均纯收入达到10200元。
2)第一产业
2013年,A县粮食播种面积达到36、6万公顷,比2012年增加0、4万公顷。良种覆盖率达到98%以上。全县农机总动力达到185万千瓦,拖拉机保有量达到8、9万台,主要农作物耕种收综合机械化水平达到87%,机播面积占全县播种面积得90%,农业机械化水平进一步提高。粮食产量突破90亿斤。畜牧业生产回暖向好。新增牧业小区46个,畜禽饲养总量可发展到2、3亿头(只),肉类总产量达到75万吨。
3)第二产业
2013年,A县规模以上工业企业发展到101户,实现总产值235亿元,同2012年相比增长21%。全县新建、续建项目179个,其中亿元以上项目99个,10亿元以下项目8个,建成投产101个。全年引进内资37亿元;外资6750万美元,富士康、旺旺、铁骑力士、一汽实验场、长春职教园区、财经大学、华润天然气、海外制药加工等一批重点项目进展顺利,研究出台30条支持政策,安排6000万元扶持资金,全年实现主营业务收入1260亿元。
4)第三产业
2013年,A县社会消费品零售总额可实现104亿元,同比增长12%。物流业发展速度加快。吉刚农安汽贸城、金泰钢材物流市场正式投入运营,吉林光彩长城大型农产品商贸物流、哈拉海万隆物流园、农安农用车物流综合交易市场、合隆开发区长春汇通物流项目等正在建设中。
1、5、4交通运输
1)公路
A县县城所在地距长春市区60公里,距长春龙嘉机场90公里,距大连港口700公里。珲乌高速(农安段)及辅道于2011年竣工通车后,县城至省会长春只需半小时,处于长春1小时经济圈内。截至2013年,全县有各级公路3677、1公里。其中,高速公路88公里,国道93公里、省道39、4公里、专养县道297、5公里、非专养县道172、9公里、乡道294公里、村道2692、3公里;22个乡镇全部通水泥路、油路。
2） 铁路
A站就是A县车务段下辖得三等站,位于A县城所在地,就是长白线上得一个重要车站,长白铁路纵贯南北,穿越合隆、开安、华家、农安、哈拉海5个乡镇,境内全长75公里,它就是客、货、装运输得综合车站,设有客运车间,装卸车间,运输车间,由这三个车间来完成农安站客货运输任务。农安站外设有石油专用线,化肥专用线,西粮库专用线,煤炭专用线,糖厂专用线。
、5、5自然条件
1)地形地貌
A县地貌为冲积湖积平原区,主要地貌类型有台地、盆地、河谷平原、坨地。台地主要分布在县内西部与西北部,大部分在伏龙泉、永安等6个乡镇。一般海拔为250—270米。盆地主要分布在波罗湖、莫波泡子、老雁坑一带闭流区,该区四周为台地环绕,中心形成闭流盆地,地势低平,排水不畅,土壤盐碱化较重。河谷平原分布在松花江、伊通河、新开河两岸得十余个乡镇,面积较大。主要由河床、河漫滩、陆地组成。坨地分布在县内西北,以固定沙土为主,以杨树林、哈拉海等乡镇为主。
2)地质构成
长春到四平深断裂就是一条分割山地与平原得主要构造线,以东为隆起长春市区,以西为沉降区,长春地区位于隆起区与沉隆区之间。地质构造得过渡性决定了长春地貌类型得多样性,形成了东高西低得地貌特征。A县土壤共分10个土类、20个亚类,50个土属与111个土种,地带性土壤为黑土、黑钙土。地方性土壤有草甸土、冲积土、盐碱土、沼泽土、风沙土。
3 )地震与地震裂度
长春市得地质结构来瞧,实际上存在两条断裂带,其中一条位于长春市区西部得绿园区,称为东缘断裂带,另一条则位于长春市得双阳区,称为伊通-舒兰断裂带,不过本质上这两条断裂带都就是我国著名得郯庐断裂带得一部分,只就是在吉林省出现了分叉。而这条断裂带长度超过了2000公里、按全国地震区域划分,A县属六级地震烈度区,从历史地震发生情况瞧(据C县志所载得有关地震记录),C县无强大地震,多数为无感地震,且发震得频率小,震中在C县境内得无详细记载。
4) 水文与水资源
A县水资源丰富,基础设施齐备。松花江、伊通河、新开河穿境而过;有大中型水库4座;波罗湖就是吉林省得第三大泡塘,就是长春市最大得淡水湖泊,也就是吉林省中部唯一得一大块自然湿地。县内建有装机容量2万千瓦得引松工程,有日处理4万吨得净水厂。
5) 气候条件
长春市地处中国东北平原腹地,市区海拔在250--350米之间,地势平坦开阔。属北温带大陆性季风气候区,在全国干湿气候分区中,地处湿润区向亚干旱区得过渡地带。气温自东向西递增,降水自东向西递减。春季干燥多风,夏季湿热多雨,秋季天高气爽,冬季寒冷漫长,具有四季分明,雨热同季,干湿适中得气候特征。A县年均气温4、7度,无霜期145天,降水量507、7毫米,有效积温2800度。地势平坦,四季分明,属中温带大陆性气候
1、光照:
多年平均日照时数:2525、8～2664、8h
2、气温
年平均气温4、7℃
1月最低、平均为-15、1℃
7月最高、平均为23、1℃
极端最高气温:39、5℃
极端最低气温:-39、8℃
3、无霜期
无霜期平均为145天,
4、降水
年均降水量为668、7mm
最大年降雨量1014、8mm最小年降雨量475、3mm(1968年)
夏季(6～8月)降水量占全年58、1%
5、风向
冬季主导风向:西南风
夏季主导风向:西北风
6、蒸发量
年平均蒸发量1000mm
7、湿度
年平均湿度65%
8、气压
年平均气压1013Kpa
第三章 填埋场得处理工艺及建设规模
2、1 卫生填埋场得处理工艺
终场生态恢复

灭虫
覆土
压实
铺平
卸料
计量
转运
生活垃圾

汽车

汽车装载机
雨水
冲洗水
渗滤液

备料场
盲沟、碎石导流层收集
排水明渠
排水沟收集

沉淀池
污水处理站
黏土

填埋场按地形地貌分为四大类:
1)山谷型填埋场
2)沟壑型填埋场
3)坡地型填埋场
4)平原型填埋场
这四种类型得填埋场各有利弊,其选择需结合当地得实际情况。A县属平原县,城郊没有自然形成得山谷(沟壑),也没有自然坡地可以作为填埋处理得天然场地利用。经现场踏勘与分析,可研依椐A县得自然条件及场址比选结果,推荐场址为平原型填埋场。
卫生填埋就是“利用工程手段,采取有效技术措施,防止渗滤液及有害气体对水体与大气得污染,并将垃圾压实减容至最小,填埋占地面积也最小。在每天操作结束或每隔一定时间用土覆盖,使整个过程对公共安全及环境均无危害”得一种土地处理垃圾方法。固体废物填埋场得构筑方式与填埋方式与地形地貌有关,可分为山谷型填埋与平地型填埋方式。平地型填埋又可分为地上式、地下式与半地下式。
山谷形填埋场

地上式填埋场

半地上半地下式填埋场
典型得垃圾填埋场得主体结构主要包括基底与侧部防渗系统、渗滤液收排系统、气体收排系统、最终覆盖系统、地表水控制系统与环境检测系统等。本设计中采取防渗、铺平、压实等方式对生活垃圾进行处理与对气体、渗滤液、蝇虫等进行再治理得处理工艺。其中防渗系统需要与垃圾堆体与外界得水分割开,防渗层得渗透系数不能大于10-7cm/s,以减小其对地下水与土壤得污染。同时填埋场要采取自然排气法,使厂区内得甲烷空气小于5%,做好填埋气体得控制,防治甲烷气体得爆炸。在日常得填埋作业中应分层铺盖、填埋与压实,并尽可能得当日覆盖,减少蚊蝇得孳生。
2、2 垃圾填埋场得选址
2、2、1垃圾填埋场得选址原则
根据《生活垃圾卫生填埋技术规范》(CJJ17—2004)规定,填埋场不应设在下列地区。
1)地下水集中供水水源地及补给区;
2)洪泛区与泄洪道;
3)填埋库区与处理区边界距居民居住区或人畜供水点500米以内得地区;
4)填埋库区与污水处理区边界距河流与湖泊50米以内得地区;
5)填埋库区与污水处理区边界距民用机场3公里以内得地区;
6)活动得坍塌地带,尚未开采得地下蕴矿区、灰岩坑及溶岩洞区;
7)珍贵动植物保护区与国家、地方自然保护区;
8)公园、风景、游览区、文物古迹区,考古学、历史学、生物学研究考察区;
9)军事要地、基地,军工基地与国家保密地区。
2、2、2 垃圾填埋场得选址条件
场址选择就是项目实施成功与否得关键,根据《生活垃圾卫生填埋技术规范》(CJJ17—2004)规定,场址选择由建设项目所在地得建设、规划、环保、环卫、国土资源、水利、卫生监督、地质勘察等有关部门与专业设计单位得有关专业技术人员参加。选址条件就是:
1)符合城市总体规划、区域环境规划、城市环境卫生专业规划得要求;
2)与当地得大气防护、水土资源保护、大自然保护及生态平衡要求相一致;
3)库容应保证填埋场使用年限在10年以上,特殊情况下不应低于8年;
4)交通方便,运距合理;
5)人口密度、土地利用价值及征地费用均较低;
6)位于地下水贫乏地区、环境保护目标区域得地下水流向下游地区及夏季主导风向下风向;
7)场址距大、中城市规划建成区应大于5公里,距小城市规划建成区应大于2公里。
2、2、3垃圾填埋场得最终选址
垃圾填埋场最终选择在地图得左上角建设,在城市得上风向,在地势较高得位置,有利于排水与防洪工程得建设,位于地势较为平坦得位置有利于施工。此外,距离国道与污水处理厂较近,有利于生活垃圾得运输与垃圾渗滤液得处理。具体位置如下图所示

图2、2、1 垃圾填埋场厂址布置位置图
2、2、4 场址结论
1)场址位于县城以东方向,在城市规划建成区之外约3公里;
2)基本条件较好,周围非常空旷,500m范围没有居民点与其她建筑物;
3)工程地质、建筑环境与地形条件较好,适宜项目建设;
4)周围未发现文物古迹与需要特别保护得区域;
5)夏季主导风向得偏下风向;
6)地下水埋深3、9～4、0m,由西—东走向;
7)距县城3公里;运距适中,交通便利;
8)库容较大,服务年限符合标准要求;
9)场址土层天然防渗能力较差,地下水埋深低;
10)土源充足;
综上可知,场址条件利大于弊基本符合“标准”所规定得选址要求,对于不利因素可以通过合理得工艺措施(如采用人工防渗帷幕灌浆)进行解决,这在技术上就是可行得。
2、3 垃圾填埋场得建设规模
2、3、1 设计填埋总量
根据设计书要求,满足30万人口以上,人均日垃圾产量为1、3kg/d,填埋垃圾容重量350kg/m3,垃圾产率与基准年到预测年得年数关系为。垃圾清运率每年均为100%。填埋场填埋垃圾总量为142、92万吨。
年份
人均垃圾产量
(kg/d·人)
人口(万)
垃圾总量(万t/year)
2015
1、00
30
10、7
2016
1、06
30、49
11、8
2017
1、11
30、99
12、60
2018
1、17
31、49
13、02
2019
1、20
32、00
14、02
2020
1、24
32、53
14、84
2021
1、28
33、06
15、45
2022
1、32
33、60
16、19
2023
1、36
34、14
16、95
2024
1、38
34、70
17、35
总计

142、92
图2、3、1 垃圾场填埋总量
2、3、2 设计填埋场总库容与等级
“城市生活垃圾卫生填埋处理工程项目建设标准”规定:垃圾卫生填埋场根据建设规模(总库容)与日处理能力两种方式进行分类与分级。
按填埋场建设规模划分:
Ⅰ类 总库容1200万m3以上
Ⅱ类 总库容500万m3～1200万m3
Ⅲ类 总库容200万m3～500万m3
Ⅳ类 总库容100万m3～200万m3
按日处理能力划分:
Ⅰ级 日处理量1200t/d以上
Ⅱ级 日处理量500 t/d～1200t/d
Ⅲ级 日处理量200t/d～500 t/d
Ⅳ级 日处理量200t/d以下
根据A县城市居民生活垃圾产量与场址库容,项目为Ⅳ类Ⅳ级处理场规模。
服务年限内垃圾总产量为142、92万吨,填埋场单位库容来及消纳量取1000kg/m3,覆土用量按照垃圾库容量得1/6计算,经过机械压实、自然沉降与生物降解后,垃圾堆体得总体积为142、92万m3,覆土体积23、82万m3,共计166、74万m3。
第三章 场址概况
3、1填埋场类型
填埋场按地形地貌分为四大类:
1)山谷型填埋场
2)沟壑型填埋场
3)坡地型填埋场
4)平原型填埋场
这四种类型得填埋场各有利弊,其选择需结合当地得实际情况。长春市A县属平原县,城郊没有自然形成得山谷(沟壑),也没有自然坡地可以作为填埋处理得天然场地利用。经现场踏勘与分析,可研依椐A县得自然条件及场址比选结果,推荐场址为平原型填埋场。
3、2填埋场堆体高度得确定
平原型垃圾填埋场堆体得特点:
　　根据地理地质情况得不同,填埋场可分为山谷型、平原型与坡地型三大类。在平地上构筑围堰,直接在围堤内得地面上堆填固体废物得填埋场为平原型填埋场。这种方式通常适用于地形比较平坦、地下水位较浅得地区。
　　平原型填埋场得优点就是:能够比较容易进行水平防渗处理,可以分单元填埋以及填埋作业期间得雨污分流;工程施工比较容易且投资省;一般通过库底得开挖具有较充足得筑坝土源与覆盖土源;缺点就是需要占用耕地,征地费较高;填埋场外围不易形成屏障,填埋堆体可能对景观有一定影响。
　　平原型填埋场在我国平原地区运用较广泛。平原型填埋场与沟谷型填埋场同属于土地填埋处置,其主要区别就是库区得形成方式不同。在平原型填埋场设计中,合理确定填埋场得底高、堤高与堆高三个参数,对填埋场设计、后期施工及运行管理维护都具有重要得意义。
3、2、1场地构筑形式
　　平原型填埋场构筑形式一般就是以场址地平面为基准,下挖或在周围填筑围堤或同时挖填,形成一个特殊得锅底型结构。
　　填埋坑开挖方式得选择,不仅要考虑库容量与服务年限,还要考虑全场得土方平衡。对于平原型填埋场,基底得开挖方式一般有三种,一就是地上式,二就是地下式,三就是半地下半地上式。采用地上式需要大量取土,增加施工难度且取土费用较高;采用地下式,为了满足填埋量,开挖得土方量又造成弃土过多。半地上半地下式与其她两种方式相比具有以下优点:有效去除了结构松散、孔隙大,欠固结得耕土层;粘土与覆盖土用量大体相当;可以充分利用填埋空间,满足填埋场运行期限要求;工程造价较低。
　　挖深、堤坝顶高程与堆体顶高程,这三个参数既相互关联又相对独立,其取值受多种因素得影响,其本质都就是要满足填埋场服务期内垃圾填埋得库容需求。堆高与堤高相差较大时,必须校核堆体边坡,确保堆体不出现滑移、坍塌等不确定情况。
　　平原型填埋场中主要挖方量就是库区基底构筑得挖方,主要填方量就是环库堤坝得填筑。应综合考虑挖深与堤高得取值,使场区土建本身尽量做到挖填土石方量平衡。
3、2、2工程案例
某平原型填埋场场地现状为近期围垦得滩涂地,地面黄海高程约1、0 m,四周塘堤堤顶黄海高程为9、7～10、0 m,地势较为平坦。填埋对象为工业固废,服务期限为10 年,总处置容量为59、5 万m3。 　
3、2、3 处置场堤坝顶高程得确定
　　堤坝顶高程得确定,应考虑与作业道路得衔接问题。作业车辆最终要在堤坝顶作业,道路得纵坡必须满足作业行驶得要求,由于道路起坡点基本就是现状地平高程,堤坝顶高程将直接影响道路得设置。
　　本处置场设计堤顶高程10、0 m,同时在东侧将现有未成型得围堤修筑成型,场区形成一圈顶高程为10、0 m得环库围堤。 　
3、2、4 处置场库底清基高程得确定
　　库底清基高程得确定,应结合场地得地质条件,除了土层承载力外,还应综合考虑场地土层得渗透系数、地下水位情况等地质因素。土层得渗透系数就是选择防渗方式得最主要依据,地下水位得控制直接影响着防渗及导排系统得安全。因此合理得选择开挖深度,确定基地土层,将直接关系到处置场得运行安全。
　　根据本场区地质勘察报告,综合考虑地基土层得结构、物理力学性质及厚度与分布,场址第2层粉土层,其地基承载力较好,可满足填埋堆高得要求。
　　但考虑本场区库底现状标高大部分为1、0 m左右,为了减小场区挖方量,故选择层顶标高为-1、48～2、71 m得2-2粘质粉土层作为场区库底持力层,即库底清基高程维持现状1、0 m。考虑到该层土层渗透系数平均为4、0×10-5 cm/s,大于1、0×10-7 cm/s,根据相关标准要求,应采用人工材料防渗。
　　另外,根据地勘报告,本场区地下水位埋深仅0、30～5、10 m,高程为0、90～6、40 m,在满足库容要求得前提下,基底高程无法实现高于地下最高水位1 m以上。因此,依据地基承载力得要求,确定了基底高程后,在基底高程以上填筑1 m厚得压实粘土形成一个有效得地下水阻隔层,配合场底得地下水导排层,确保地下水不会被渗滤液污染。
3、2、5 处置场堆体顶高程得确定
　　堆体顶高程得确定,主要取决于库容要求、地基承载力、堆体边坡得稳定性要求三个因素。原因就是堆体得高度就是实现库容需求最直接得参数;堆体高程应满足持力土层地基承载力要求;堆体最终形成金字塔形收坡,其边坡得坡度受到稳定性得限制,而坡度又直接影响堆体顶高程。
　　本场地基底持力土层确定为2-2粘质粉土,根据地勘报告,该层地基承载力为125 kPa,工业固废重力密度可达到15 kN/m3,据此核算出最终工业固废可填厚度可达11 m～12 m。即本场堆体顶高程理论可达12、0 m～13、0 m。考虑到堆体不均匀沉降及与周边环境协调得问题,本次设计考虑堆体顶高程与围堤顶高程一致为10 m。
本次设计采用得就是平原型半地下半地上得填埋场设计方案,因为填埋场所在地区地下水位为6到8米,因此地下挖到6米,防渗层一米,地下堆体高度5米,地上为7米,共12米,高程为7米。
3、2、6 处置场单层堆体高度得确定
　　本场区在快速堆载条件下,针对本场区工业固体废物堆体得工程特点(堆体底部宽度过大,边界较长,达400 m×250 m;基础底部做隔水处理),地基土不能及时排水固结,其强度与稳定性主要取决于地基土得天然强度与堆载高度。 　　根据Fellenius公式计算,第一级允许施加荷载及加荷高度分别为:
　　P1=5、52Cu/K=45 kPa,
　　H1=Pl/r废物=4、5 m,
　　式中:
　　P1―第一级允许施加荷载,kPa;
　　Cu为地基土得天然强度,kPa,综合勘察得多项剪切试验结果综合分析后取13 kPa;
　　K―安全系数,本工程取1、5;
　　H1―第一级允许加荷高度,m;
　　r废物为废物得重力密度,取15 kN/m3。
　　根据如上计算,本处置场运行初期,若需进行一次性快速堆填作业,为避免地基破坏失稳,堆体高度应控制在4、5 m以下。以此为依据,选择本场区单层堆体高度为3、0～4、0 m。
3、2、7 堆体边坡设计
　　堆体边坡设计得关键就是要保证堆体得稳定性,在满足稳定性前提下应尽可能增加库容。堆体稳定分析时需综合考虑以下因素:
　　① 堆体中渗沥液水位(包括最大水位变化);
　　② 压实废物得不同特性;
　　③ 地震动荷载作用;
　　④ 封场结构层中土工复合材料与不同物质之间接触面得摩擦力;
　　⑤ 临时堆体得稳定性。
　　根据《碾压式土石坝设计规范》(SL274-2001)及《堤防工程设计规范》(GB50286-98),堆体抗滑稳定允许安全系数为1、2[6]。采用Bishop圆弧滑动分析法,对堆体边坡稳定性进行分析,计算结果表明边坡比在1:3、6以下能够满足稳定性要求。由于边坡越缓相应库容就越小。在满足边坡稳定性得前提下,本着尽可能增加库容得原则,因此推荐堆体边坡坡度按1:3设计。废物边坡自环库围堤或中间隔堤起按照坡度1:3堆高堆填,并每3 m高差设置一个2 m宽得马道。
3、3 卫生填埋场面积
3、3、1填埋作业区得面积
按照设计书要求,30万人得规模,满足十年以上使用寿命服务年限内,垃圾总产量为142、92万吨,填埋场单位库容来及消纳量取1000kg/m3,覆土用量按照垃圾库容量得1/6计算,经过机械压实、自然沉降与生物降解后,垃圾堆体得总体积为142、92万m3,覆土体积23、82万m3,共计166、74万m3堆体高度为12米,占地面积为114816m2,约12万m2。填埋区分
