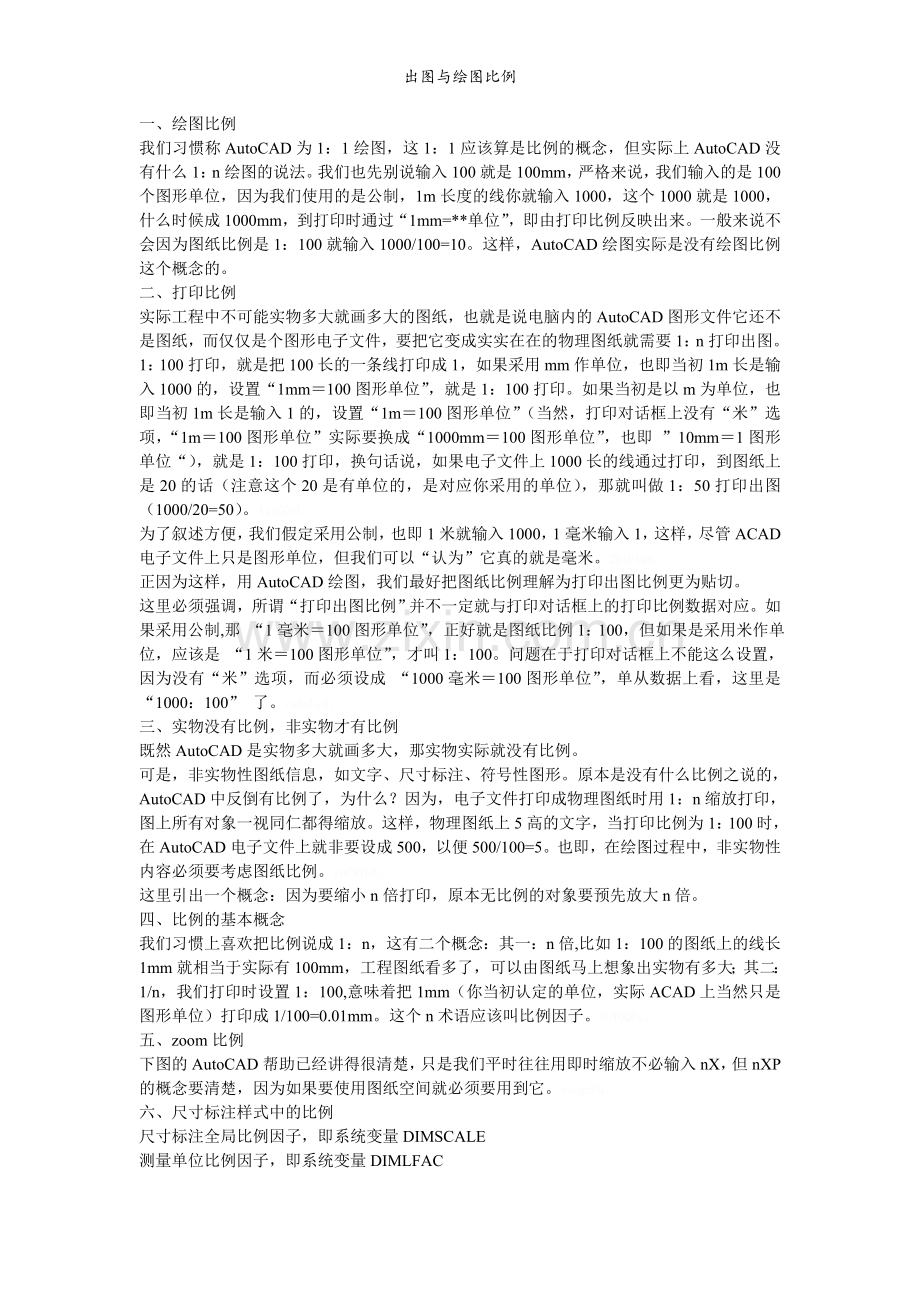

出图与绘图比例一、绘图比例我们习惯称AutoCAD为1：1绘图，这1：1应该算是比例的概念，但实际上AutoCAD没有什么1：n绘图的说法。我们也先别说输入100就是100mm，严格来说，我们输入的是100个图形单位，因为我们使用的是公制，1m长度的线你就输入1000，这个1000就是1000，什么时候成1000mm，到打印时通过“1mm=*单位”，即由打印比例反映出来。一般来说不会因为图纸比例是1：100就输入1000/100=10。这样，AutoCAD绘图实际是没有绘图比例这个概念的。二、打印比例实际工程中不可能实物多大就画多大的图纸，也就是说电脑内的AutoCAD图形文件它还不是图纸，而仅仅是个图形电子文件，要把它变成实实在在的物理图纸就需要1：n打印出图。1：100打印，就是把100长的一条线打印成1，如果采用mm作单位，也即当初1m长是输入1000的，设置“1mm100图形单位”，就是1：100打印。如果当初是以m为单位，也即当初1m长是输入1的，设置“1m100图形单位”（当然，打印对话框上没有“米”选项，“1m100图形单位”实际要换成“1000mm100图形单位”，也即 ”10mm1图形单位“），就是1：100打印，换句话说，如果电子文件上1000长的线通过打印，到图纸上是20的话（注意这个20是有单位的，是对应你采用的单位），那就叫做1：50打印出图（1000/20=50）。AxtGCcI。为了叙述方便，我们假定采用公制，也即1米就输入1000，1毫米输入1，这样，尽管ACAD电子文件上只是图形单位，但我们可以“认为”它真的就是毫米。2DiF1Q8。正因为这样，用AutoCAD绘图，我们最好把图纸比例理解为打印出图比例更为贴切。这里必须强调，所谓“打印出图比例”并不一定就与打印对话框上的打印比例数据对应。如果采用公制,那 “1毫米100图形单位”，正好就是图纸比例1：100，但如果是采用米作单位，应该是 “1米100图形单位”，才叫1：100。问题在于打印对话框上不能这么设置，因为没有“米”选项，而必须设成 “1000毫米100图形单位”，单从数据上看，这里是 “1000：100” 了。csFwUyD。三、实物没有比例，非实物才有比例既然AutoCAD是实物多大就画多大，那实物实际就没有比例。可是，非实物性图纸信息，如文字、尺寸标注、符号性图形。原本是没有什么比例之说的，AutoCAD中反倒有比例了，为什么？因为，电子文件打印成物理图纸时用1：n缩放打印，图上所有对象一视同仁都得缩放。这样，物理图纸上5高的文字，当打印比例为1：100时，在AutoCAD电子文件上就非要设成500，以便500/100=5。也即，在绘图过程中，非实物性内容必须要考虑图纸比例。ruCXYL6。这里引出一个概念：因为要缩小n倍打印，原本无比例的对象要预先放大n倍。四、比例的基本概念我们习惯上喜欢把比例说成1：n，这有二个概念：其一：n倍,比如1：100的图纸上的线长1mm就相当于实际有100mm，工程图纸看多了，可以由图纸马上想象出实物有多大；其二：1/n，我们打印时设置1：100,意味着把1mm（你当初认定的单位，实际ACAD上当然只是图形单位）打印成1/100=0.01mm。这个n术语应该叫比例因子。BUTOQEz。五、zoom比例下图的AutoCAD帮助已经讲得很清楚，只是我们平时往往用即时缩放不必输入nX，但nXP的概念要清楚，因为如果要使用图纸空间就必须要用到它。vazgdFa。六、尺寸标注样式中的比例尺寸标注全局比例因子，即系统变量DIMSCALE测量单位比例因子，即系统变量DIMLFAC分数高度比例因子，即系统变量DIMTFAC先讲测量单位比例因子，见下图，图中DIMLFAC=1，这是缺省设置值。如果我们把图上显示的尺寸值称为尺寸标注值的话，那么：尺寸标注值=实际测量值测量单位比例因子。IVc0XOQ。通过上述公式，我们就非常清楚，如果在一张图上要画不同比例的图并且不使用图纸空间的话，我们就得把某些图形人为缩放，比如在1：100的主比例图上要画1：25的放大图，我们就需要把这部分图形放大4倍，1000的长度成了4000，尺寸标注出来也是4000，而我们不希望标成4000，而是仍要它标成1000，也就是说，实际测量值=4000，尺寸标注值=1000，显然这时的测量单位比例因子DIMLFAC=1/4=0.25。NTiAkmJ。任便讲一下，不用这个系统变量，而是用输入数据或打碎后编辑数据的方法我认为是不可取的。接着说分数高度比例因子。这个分数高度比例要在单位格式选择分数时才起作用，它是指分数的字高与整数的字高之比。用这种单位格式的不多，并且就是字体高度上的比例关系，就简单说这些。尺寸标注全局比例因子，即系统变量DIMSCALE ，是尺寸标注中的重点，为了理解方便，先看下图上的各个设置，文字高度在上图已有，请参见。hFav6e4。请各位注意上面图上的各参数的设置，如：文字高度=2.5，基线间距=8，超出尺寸线=1等。如果我们把这些统称为设置值，而在图上显示的大小称为显示值的话，那么：显示值设置值尺寸标注全局比例因子。2xhWurP。这样，常见的尺寸标注样式设置有二种：1。象我上面的设置，把文字、箭头、尺寸界线等这些设置值取打印出来的图纸（物理图纸）上的规格，而把尺寸标注全局比例因子设成打印比例因子。7lwyaMn。2。把尺寸标注全局比例因子设成1.0，根据打印比例分别设置文字、箭头、尺寸界线等这些控制值。借用代数来比较这二种设置：第1种：ny=n(a b c d)第2种：ny=na nb nc nd很显然，第1种方法简单，对不同比例的图纸，只要设置一个值就行了，第2种方法得设置多个值。对具体单位个人来说，abcd即文字、箭头、尺寸界线等的大小基本是固定的，用第1种方法，就可以把这些预先设置好并保存在acadiso.dwt内，第2种方法就得每次要重新设置，特别是当把1：n的图改成1：m时非要一个一个去修改这些设置值不可。kF6Astq。这个尺寸标注全局比例因子DIMSCALE只影响文字、箭头、尺寸界线等形状的大小，与尺寸值无关。在一张图上可能有几个比例，但尺寸标注的形状大小应该是一样的，于是：在一张图上不管有多少比例，其尺寸标注全局比例因子DIMSCALE只有一个。换句话说，当有不同比例时，就有不同的测量单位比例，如果把不同的测量单位比例都分别建立不同的标注样式如DIM-100，DIM-50，DIM-25时，这些样式中的DIMSCALE都是一样的。y69ibxw。DIM-100：DIMLFAC1， DIMSCALE100DIM-50 ：DIMLFAC0.5， DIMSCALE100DIM-25 ：DIMLFAC0.25，DIMSCALE100所以有DIM-100、DIM-50，说明这些都是在模型空间进行处理的，也即1：50的放大图实际的图形被人为放大了2倍，如果应用图纸空间就不需要这样了，上图中当选择“按布局（图纸空间）缩放标注”后，尺寸标注全局比例因子DIMSCALE为禁选，不能再设置，图中显示为0。关于在图纸空间如何标注尺寸，接下来再谈。lj3JX1P。七、视口比例这个视口是指在图纸空间上开的视口，初学者对图纸空间的概念不是很强，先就图纸空间概念用比喻来说明一下。你在一张纸上写些文字画些图形，然后再把一张白纸盖在上面，结果什么也看不见。在这张白纸上开个小方孔，你就看到下面那张纸上的一部分。拉开这二张纸的距离，你看到的东西越来越多，也越来越小。底下那张纸称为“模型空间”，上面那张纸称为“图纸空间”，那个小方孔称为“视口”。二张纸的距离用zoom设置，便是视口比例。U2y1iAl。注意，小方孔只是为了让你看看，因为方孔上粘了张透明纸，所以，在上面那张纸上不能修改下面纸上的内容。把小方孔上的透明纸掀开，便成了一个真正的孔，你可以拿笔伸过这个小方孔去改下面纸上的东西了，这叫“激活视口”。tKOpxP0。一个小孔能够看到下面那张纸上所有内容，这便是一张小小的图纸能够画整幢大厦，只要调整二张纸的距离，那么，把图框画在上面的纸上，管他下面是多大的东西，总能装进。wNHcVEI。距离太大，你想要清楚地看看局部的，那再开一个小小孔，当然要把那张纸剪开，使得小小孔能贴近些（ACAD不需要“剪开”），这便能在一张图上表现不同的比例。ZmSC7Gj。因为有可以表现不同比例这个作用，所以中文版把图纸空间又称为“布局”。很显然，有了这个功能，在一张图上画不同比例的图形，就不再需要人为缩放图形了，所有对象都是1：1画了。用图纸空间出图，自然打印比例是1：1了（理论上你也可以1：2打印，问题是没有人会这么去自找麻烦的），这样，视口比例与打印比例毫无关系，而是与图纸比例有关，既然与图纸比例有关，那不同的比例就要开不同的视口，设置不同的视口比例。LyfYtdR。为了方便理解，我们可以用一句通俗的说法：用模型空间出图靠打印机来调整图纸比例，用图纸空间则由AutoCAD先调整好比例后打印，不必依赖打印机了。qaZ1Ifh。上帖中有这么一句话：“在一张图上不管有多少比例，其尺寸标注全局比例因子DIMSCALE只有一个。” 这是在模型空间出图，到了这里，我们是用图纸空间出图了，这句话就不对了，在一张图上有不同的比例时，实际上就是相当于以不同的比例从模型空间“打印”到图纸空间，这样，这个DIMSCALE就不是相同的，所幸这时已经有了视口比例，这个“打印”比例已经有了，所以干脆不要用户去用那个DIMSCALE，免得引起混乱，于是在尺寸标注样式中DIMSCALE=0（不设）。S6n3wTr。DIMSCALE不要设，又没有人为缩放，DIMLFAC始终等于1.0，这样，不管图上有多少不同的比例，尺寸标注样式就只要一个。DE2gK69。八、尺寸标注方面的技巧说到这，尺寸标注样式的设置和标注应该没什么问题了，接着讲一点技巧。1。标注本身的技巧（1），把尺寸标注样式中的各参数设置成实际图纸（物理图纸）上的规格，这样，当用于不同比例时，只要重新设置全局比例因子DIMSCALE一项，作为模板文件dwt，不妨就把DIMSCALE设成1.0，并且就设置一个样式就够了，当需要增加样式时（因为测量单位比例不同），新建样式是以当前样式为母本的。z9gcNfm。（2），标注文字，线条的样式最好设成随层，这样，如果把尺寸标注都归到一个图层内的话，颜色就可以由图层来决定了，这主要用于图纸的交流，在没有统一的标准的情况下，便于别人修改的设置是最佳的。2r9nOLf。2。利用尺寸标注在绘图中的技巧（1），边画图边标注手工画图是把尺寸标注纯粹作为图纸说明来处理的，往往把图画得八九不离十了再标注尺寸。但用AutoCAD画图可不必这样，AutoCAD的尺寸是自动获得的，它是严格按测量出来的值标注的，针对这一特点，宜采用边画图边标尺寸之方法，这样做会带来二个好处，一是起到校对作用，二是可以让尺寸标注先占据应该占据的位置。y4wmIQM。（2），标注错了不要删除重标所谓标注错了是指标注出来的尺寸值不对，也就是图形画错了，我们要注意的是，这是图形错误不是标注错误，所以没必要把已经标上去的尺寸删除等图形修改后再标，而是直接修改图形，如果用变形命令则尺寸当场就跟着修改好，用其他方法修改图形，用界标则也很容易把尺寸跟着修改。4JU7oNB。（3），利用尺寸标注决定图纸比例特别是放大比例我们已经知道，尺寸标注是非实物性对象。打印出来的图上其文字大小、箭头大小与图纸比例是无关的。这样，实物性图形与非实物性的尺寸标注就有个匹配问题，从这个相对大小就能大致看出图纸该要的比例。当然，决定图纸比例还有其他方面的要素，但图纸匹配毕竟是个重要因素，特别是在一张图上的局部放大图的比例决定时很起作用。5x3ZAKK。图形匹配例子，很显然，1：10、1：15、1：100是不合适的，1：20、1：25不够合适。九、图纸比例的确定如果已经确定了图纸比例，那么文字输入、尺寸标注以及插入图框应该没多大问题了。图纸比例如何确定呢？我们先看看网上各论坛常见到的问题：1。“图纸画好了，如何插入图框呢？”这个问题不是指插入图框（图块）的操作，而是如何确定在模型空间插入的比例。照我说，这种问题在实际工程上几乎是不存在的。实际工程上没有文字、没有符号、没有尺寸标注的图纸几乎没有，那么，图纸比例不知道，如何确定文字的字高的呢？如何标注尺寸的呢？因为这些非实物性对象是与打印比例相关的。iUDWXQJ。2。“如何把图纸装入A3的图框”这个问题与第1个问题有相似之处，不同的一点是由图框来决定比例。我们不能说这种做法是错的，因为确实有由指定图框出图的做法，比如，原理图、示意图、只求漂亮不求比例精确的文本式图纸。但我要提醒的是，一般情况下，不能单凭图框来确定图纸比例。要不也就没有图纸加长之说了。Z2yN8C9。3。“为什么尺寸标注文字看不出”尺寸的值与图形有关，尺寸文字的大小与图形无关，它跟图纸比例有关，不管是什么比例的图，起码要保证打印出来的图上能看清文字。tp4JyUU。4。“为什么图形放大后，尺寸跟着变大”图形人为放大，尺寸值跟着变大是完全正常的，我们就是要AutoCAD的尺寸标注忠实反映图形尺寸，这种情况下应该设置DIMLFAC值让它显示我们所要的尺寸值，但文字的大小跟着放大，这就不好了。一张图上的尺寸标注大大小小是相当不妥的。造成这个跟着变的原因是把尺寸标注打碎了，打碎了的尺寸标注已经不是AutoCAD的尺寸标注而是AutoCAD的图形，它当然要跟着缩放。gqiZZsZ。所以，没有特殊需要，不要用输入文字的办法标注假尺寸，更不要打碎尺寸标注。5。“为什么A3打印机打印出来的图框缺了边线”这是一个无奈的问题，A3打印机用的打印纸是标准的A3尺寸，打印机要压边打印，当然不能把A3的图框全部打印出来。于是，很多人就采取一个不可取的办法： “选打印对话框上的自动调整比例 ”，显然，这就不可能做到标准的比例输出。oFpa54c。这个问题如何解决？首先，这是无奈的问题，所谓“无奈”是指我们无法改变A3打印纸，因为它是严格按标准制造的，我们也不能叫打印机不压边打印。bMms0WW。其次，这问题必须解决，严格来说（或从理论上来说），用“自动调整比例”是不符合制图标准的，至于工作图（为了绘图而打印出来的非正式图）倒没必要去计较，对某些简单的图纸，还没到比例不准就完全不行的程度，这些，大可不必去吹毛求疵。b7al8Cr。所谓“鱼和熊掌不能兼得”，我们要确保图形是严格按制图标准的比例，就不可能保证图框也是严格按制图标准。相对来说，图框差一点，要比所有图形差一点要好得多。所以，我的做法是：把图框长宽各缩小2mm，不打印图框的外框线。sdznwbw。这个图框的外框线就是制图标准的图框尺寸线，理论上讲这条外框线是不存在的，因为它就是图纸的边线，但很多单位可能出于“有这条外框线更漂亮”或习惯成自然，一般都画这条本没有的线并在线外再留空白边。而我们遇到了这个问题后，放弃外框线并没有违反标准，缩小2mm也是不得已而为之，不过，也不要大鸣大放，而要“偷偷”缩小，意思是如果图框需要标注图纸规格时，仍要写上“420x297=0.12”。Thg1Aa0。确定图纸比例的要素如何确定图纸比例，对具有丰富制图经验的工程师来说应该是没有什么困难的，但这个问题对初学者来说非常头疼，频频见于网络。DM8fzCJ。确定图纸比例的要素很多，没有一个简单的答案，这里只能列出一些要素。1。制图标准这是最基本的要素，或者说它是前提。我们可以用1：1、1：2、1：5、1：10、1：15、1：25、1：50、1：100等，但绝对不能用1：4、1：6、1：35、1：55等。k7JHWfg。2。图纸的匹配性上面贴出的图已经说明了这一点。3。工程上的统一性对一个工程来说，图纸与图纸之间是有关联的，如果设成同一比例，在相互比较、核对、匹配对图和相互利用等方面就比较方便。btXpNa8。4。由图框决定这便是看菜吃饭的做法，GB标准图框虽然有A0A4，但有些单位又有自己的规定，比如，最大只能是A2，宁愿加长不能加宽。这不是专制，而是从统一性和便于装订等方面考虑。由图框决定图纸比例，实际操作上相对要容易一些。2CItR6C。5。单位的习惯对某一单位某一特定产品来说，除了单位的规定外，往往还有单位的习惯，别小看这个习惯，实际工作中力量蛮大的。tj3pibJ。6。客户要求对某一单位来说，所做的工作可能是某大型工程中的一部分，业主为了整个工程的统一性，往往会提出图纸比例的限制。HslFrbt。7。特殊要求为了放样或者为了其他加工需要，要求的比例可能完全不是正常的图纸应该用的大小。8。相互协作工程往往是多人参与的，图纸之间也有共享图形，相互约定好后，会给共享带来方便。十、实物性对象不能1：1画图的情况上面反复强调，实物性对象1：1绘图，不必考虑图纸比例，非实物性对象才要考虑图纸比例。但是，实际绘图中也有实物性对象不能1：1画图的情况：1。制图标准中的“夸张画法”或称“假想画法”在图上表示工字钢的翼板时，我们要用二条细线表示，但这个工字钢是实物，按理应该实事求是按它的尺寸画，但是，由于翼板厚度太小，比如10mm，如果按它的尺寸画，在1：100的图上，打印出来二线间距只有0.1，早就并成了一条线啦。这种情况下就要画假尺寸。这种假尺寸如何控制？我们只要把它归到非实物性对象去就容易理解了，非实物性对象要考虑比例，那么，要看清楚二条线，二线间距起码要0.5mm，这也就是打印比例的一半，1：100要输50、1：200要输100。ymh2sQa。2。过长且不需要全部详细表达的实物，宜用折断线把它断开，这时候的尺寸标注只能编辑标注文字。3。细长实物，可以让xy不等比例。不过，xy 不等比例会给绘图带来许多麻烦，因此只是不得已而为之，尽量不用 。q6oC5eZ。
