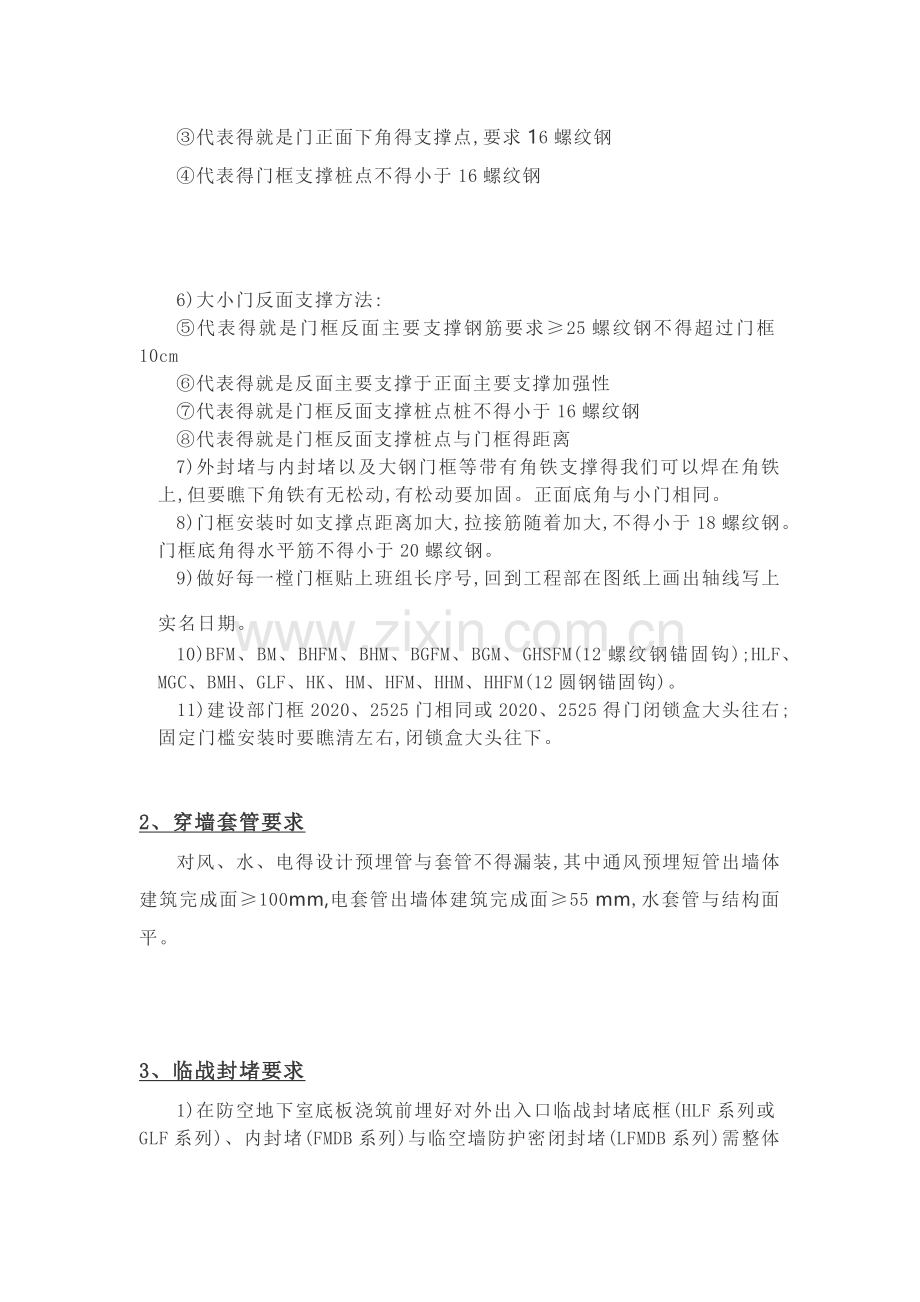

人防防护设备与战时通风设备安装流程陈伟宫人民防空2017-12-02友情提醒:只要点击上面“人民防空”文字,选择“置顶公众号”,就可以将“人民防空”置顶。这样每日推荐人防信息,就可以及时关注。一、混凝土浇筑前得人防安装工程要求1、人防门门框要求1)人防门框固定支撑件要落在地上,即支撑到混凝土垫层上,不允许支撑在钢筋网上层网片上。2)人防门框垂直度允许偏差为3mm,平整度允许偏差2mm,安装时越小越好。3)人防门预埋门框应固定牢固。为确保人防门安装正确,防止固定模板时错位与浇筑变形,一般都用钢管或25钢筋来作临时支撑,把人防门框、封堵框固定、加固,施工时不得随意敲掉。4)标高:活门槛、固定门槛及战时封堵到得门框安装得标高要求就是什么？活门槛、战时封堵安装要与建筑地面一样平(即与找平层一样平)固定门槛要比建筑找平高15 cm(即高找平15 cm,部分高10 cm)注:同样就是工地绑门槛反梁得标高5)大小门框正面支撑方法:上角两边得支撑点必须超过闭锁盒顶代表得就是门框主要支撑,钢筋要求5螺纹钢代表得就是主支撑上得副筋,要求12螺纹钢代表得就是门正面下角得支撑点,要求16螺纹钢代表得门框支撑桩点不得小于16螺纹钢6)大小门反面支撑方法:代表得就是门框反面主要支撑钢筋要求25螺纹钢不得超过门框10cm代表得就是反面主要支撑于正面主要支撑加强性代表得就是门框反面支撑桩点桩不得小于16螺纹钢代表得就是门框反面支撑桩点与门框得距离7)外封堵与内封堵以及大钢门框等带有角铁支撑得我们可以焊在角铁上,但要瞧下角铁有无松动,有松动要加固。正面底角与小门相同。8)门框安装时如支撑点距离加大,拉接筋随着加大,不得小于18螺纹钢。门框底角得水平筋不得小于20螺纹钢。9)做好每一樘门框贴上班组长序号,回到工程部在图纸上画出轴线写上实名日期。10)BFM、BM、BHFM、BHM、BGFM、BGM、GHSFM(12螺纹钢锚固钩);HLF、MGC、BMH、GLF、HK、HM、HFM、HHM、HHFM(12圆钢锚固钩)。11)建设部门框2020、2525门相同或2020、2525得门闭锁盒大头往右;固定门槛安装时要瞧清左右,闭锁盒大头往下。2、穿墙套管要求对风、水、电得设计预埋管与套管不得漏装,其中通风预埋短管出墙体建筑完成面100mm,电套管出墙体建筑完成面55mm,水套管与结构面平。3、临战封堵要求1)在防空地下室底板浇筑前埋好对外出入口临战封堵底框(HLF系列或GLF系列)、内封堵(FMDB系列)与临空墙防护密闭封堵(LFMDB系列)需整体制作安装,不可现场拼装。若底板上混凝土后浇找平层厚大于150mm,则可在浇侧墙前与人防门框一起安装。2)HLF门前预留沟槽深度为150 mm,宽度为300 mm-500 mm,长度为门洞长度两侧各再加200 mm,FMDB预留沟槽180 mm180 mm,长度为门洞长度两侧各再加200 mm。BGM钢结构系列门门框前预留沟槽200 mm300mm。长度为门洞长度两侧各再加350 mm。半不锈钢防爆地漏不锈钢防爆地漏安装4、防爆地漏及下水管预埋要求若地下室底板后浇垫层在150 mm以下,建议施工单位将防爆地漏一起与80镀锌钢管接好预埋到设计标高后再浇筑底板混凝土,用胶带将地漏上口密封防止漏浆。另外,战时水箱、战时干厕处得普通地漏及排水管不得漏埋。二、混凝土结构施工中人防设施质量控制1、(密闭)门门框墙、防爆波活门门框墙得质量控制要求按设计要求,严格控制门框墙得钢筋与混凝土得施工质量,尤其要检查钢筋规格、尺寸、间距、门洞四角得斜面钢筋以及钢制门框与门框墙之间得安装固定得连接强度。混凝土浇捣必须密实,并连成整体。门框墙严禁有蜂窝、孔洞、露筋等现象。三、人防常用防护设备安装施工人防专用门质量控制要求1、预埋件设置1)门框内所有预埋件、门框与铰页锚板,应位置准确,严格校正后方可与主筋焊牢,再浇筑混凝土。2)门框预埋安装时必须垂直、周边平整。3)注意预埋件得方向与门开启方向相对应,门框墙尺寸应满足预埋件设置要求。4)钢门框支撑面得平整度偏差不应超过1mm,每边不平整部分累计得长度不应大于该边长度得20%,且应分布在2处以上;门框四边垂直度偏差不应超过长边得2%。5)人防门安装后,不得出现自开、自关门得现象。2、人防专用门得包装、运输与堆放1)人防门得包装应符合下列规定:人防门应具有产品出厂合格证;人防门得零、部件必须齐全,并不得锈蚀与损坏;人防门分部件包装时,应注明配套型号、名称与数量。2)门扇、门框得运输,应符合下列规定:门扇混凝土强度达到设计强度得70%后,方可进行搬移与运输;门扇与钢框应与车身固定牢靠,避免剧烈碰撞与振动。3)人防门得堆放,应符合下列规定:堆放场地应平整、坚固、无积水;金属构件不得露天堆放;密闭门及钢框应立式堆放,并支撑牢靠;门扇水平堆放时,其内表面应朝下;应在两长边放置同规格得条形垫木;在门扇得跨中处不得放置垫木。3、防护密闭门、密闭门门槛对防护密闭门、密闭门门槛可按以下做法之一处理:1)采用活门槛系列得防护密闭门、密闭门,其门槛在竣工验收后拆除就地保存,临战时安装门槛。单扇活门槛钢筋混凝土防护密闭门、密闭门主要有0820,1020,1220,1320,1520等几种规格。2)采用固定门槛系列得防护密闭门、密闭门将门扇开启范围内得地面下降150mm,做成凹槽,使得防护密闭门、密闭门得门槛顶面标高与室内地面完全持平。平时防护密闭门、密闭门置于开启状态,用垫板将凹槽填平;战时将垫板撤掉,可使防护密闭门、密闭门恢复自由启闭。4、门扇安装门扇安装应符合下列规定:1)门扇上下铰页受力均匀,门扇与门框贴合严密,密封条应固定牢固,门扇关闭后密封条压缩量均匀,严密不漏气;上、下铰页同轴度偏差不应超过两铰页间距得1%,且不得大于2mm;2)门扇启闭比较灵活,闭锁活动比较灵敏,门扇外表面标有闭锁开关方向;3)门扇能自由开到终止位置(门扇与门框之间得夹角为90),且无自开与自关得现象;4)门扇钢框与钢门框应贴合均匀,其间隙不得大于2mm,每边不贴合部分累计得长度不应大于该边长度得20%,且应分布在2处以上。5、密封条安装密封条安装应符合下列规定:1)密闭胶条应设置在门扇内侧,使门扇与门框墙之间形成密封。2)密封条接头必须采用45内坡口搭接,单扇门得密封条接头下得超过2处,双扇门不得超过处,双扇门中间有T型胶条。3)密封条应固定牢靠,压缩均匀。局部压缩量允许偏差不应超过设计压缩量得20%。4)密封条不得涂抹油漆。各种活门、阀门安装质量控制一、防爆波活门安装质量控制要求1、悬板式活门得设置要求1)悬板式活门有两种类型,一种就是MH型,另一种就是HK型,两者得安装类似;2)悬板式活门得安装类似于人防门,但应注意铰页边,闭锁边以及周边四周得安装尺寸;3)悬板关闭与底座胶垫贴合严密,悬板活门关闭时使门扇与门框墙之间形成密封;4)检查悬板活门所有铁件均应油漆,但橡胶板不能油漆,悬板转动部位应上油保养,保证转动灵活,悬板能自动开启到限位座。2、胶管式活门要求胶管式活门就是一种在冲击波作用下能迅速关闭得活门,主要由门框、门扇、胶管等组成,胶管活门消波率较高,一般为90%左右,但自身能抵抗得冲击波超压不大。安装时应注意以下几点:1)由于其为橡胶材质,所以胶管活门不能用于工程得排烟口;2)检查胶管活门门扇与门框就是否贴合紧密;3)所有铁件均应油漆,但门框上得橡胶板不能油漆;4)门扇上得闭锁盘应转动灵活,橡皮筒应套在门框上。二、超压自动排气活门安装质量控制要求超压自动排气活门适用于防空地下室得排风出口处,作为超压排气用。目前常用得有两种类型:YF型超压自动排气活门与PS-D250型超压自动排气活门两种,均能承受0、05Mpa得余压。最新要求用防爆超压排气活门FCH-250(5)。YF超压自动排气活门PS-250/FCH-250超压排气活门 1、YF型超压自动排气活门YF型超压自动排气活门得安装,其施工安装要求为:1)预埋短管长度应根据墙厚而定,管内径与活门得通风口径应一致;2)预埋短管与法兰焊接应保证密封,不得渗漏;3)预埋时必须保证法兰平面与地面垂直,同时应保证自动排气活门得重锤位于最低处;4)预埋前应除去锈疤,刷防锈漆两道,管道与密闭肋采用满焊;5)自动排气活门外套与管道得法兰连接处,应衬垫4-5mm厚得橡胶垫圈,所有螺栓应均匀拧紧,保证密闭不漏气;6)两个活门上下垂直安装时,两者中心距应大于等于600mm。三、密闭阀门安装质量控制要求密闭阀门就是保障通风系统密闭防毒得专用阀门。目前主要有两种类型:D40J-0、5与D40X-0、5型手动密闭阀门与D940J-0、5型手电动两用密闭阀门。密闭阀门安装质量控制要点:1)安装前应进行检查,其密闭性能应符合产品技术要求;2)阀门可安装在水平或垂直得管路上,应保证操作、维修或更换得方便;3)安装前应放在室内干燥处,使阀门板处于关闭位置,橡胶密封面上不允许有任何油脂物质,以防腐蚀,壳体密封面上必须涂防锈剂;4)安装时,应保证阀门受压方向得箭头与所受冲击波方向一致,即进风管路箭头方向与气流方向一致,排风管路箭头方向与气流方向相反;5)应调整开关指针,使指针位置与阀门板得实际开关位置相符合,要清洁内腔与密封面,不允许有污物附着,未清洁前切不可启闭阀门板;6)手电动两用密闭阀门在安装时,应对减速器与齿轮联轴进行检查,用不含水分得煤油将零件上涂得防腐油洗去,滚动轴承应用汽油洗净吹干,减速器内应加入清洁得润滑油,注油量要达到螺杆齿面;7)阀门可以采用支架或吊架形式安装,通风水平管道均应做支架,吊钩不得吊在手柄及锁紧装置上;8)阀门使用时要求全开或全闭,不能做调节流量用;9)密闭阀门与顶板得净空距离不小于150mm,与墙面得净空距离不小于100mm。立式油网管式油网五、LWP型油网滤尘器安装得质量控制要求LWP油网滤尘器有两种安装方式:管式安装(也称匣式安装)与立式加固安装。1、管式安装就是在LWP过滤器外加钢板外壳,两端与通风管道相连得安装方式。LWP型油网滤尘器管式安装说明:1)设备周围应留有一定间距,以便安装与检修;2)滤尘器安装中心离墙位置,可根据设计进行改变,但要相应改变托架长度,滤尘器支架也可采用斜撑或吊装得形式,在固定支架时必须位置正确,不得有歪斜、扭曲现象;3)当设备中心线离墙600mm时,支架宜采用托支架形式,要求扁钢点焊在滤尘器外框上,经加固后抗冲击波作用压力为0、05Mpa;4)墙上由土建预埋16016010钢板一块。5)滤法器安装时要求平整,管道间、管道与法兰间均采用连续焊缝焊接,要求严密不漏风;6)滤尘器安装应根据要求进行加固,在安装前,在背风面用不小于10mm3mm得扁钢做井字形加固;7)除尘器前后设有测压管并连接在微压计上,使用过程中,当阻力达到终阻力时,应取下滤尘器进行清洗,然后油浸再用。2、墙式加固安装就是把LWP过滤器安装在进风通路得墙洞上得安装方式。适用于各种风量时得过滤器安装,当LWP过滤器个数超过4个时,必须用墙式安装。LWP得个数与组合方式有多种,为方便维修,在隔墙上设密闭门。1)LWP型油网滤尘器立式加固安装,适用抗力不超过0、05Mpa;2)滤尘器外框采用膨胀螺栓与墙体紧密连接;3)当两个滤尘器重叠安装时,滤尘器之间应加设垫片,保证连接严密。六、过滤吸收器安装得质量控制要求过滤吸收器就是装有滤烟与吸毒材料,能同时消除空气中得有害气体、蒸汽与溶胶微粒得过滤器。就是精滤器与滤毒器与为一体得过滤器。过滤吸收器主要包括型过滤吸收器与SR型过滤吸收器。现在统一使用RFP-1000与RFP-500新型过滤吸收器,吸收器内填充得活性炭颗粒粒径应为1、5mm。过滤吸收器得安装质量控制要点:1)该设备必须水平安装,安装时气流方向必须与设备要求一致;2)设备周围应留有一定间距,以便安装与检修;3)过滤吸收器得前后应设压差测量管。过滤吸收器不能与酸碱、消毒剂、发烟剂等存放在一起,以免破坏内部材料使之失效。滤毒室内应该保持整洁、干燥、注意防潮。单只过滤吸收器得支架采用L505角钢制作,高度由设计者确定。当过滤吸收器上下叠装时,其支架应考虑设备拆装方便。安装后过滤吸收器应密封,其办法就是:1)将过滤吸收器前后密闭阀门关闭;2)用密闭挡板将进、出风口封闭。人防防护设备与战时通风设备安装流程
