JL02 合同项目开工令
（河南日月[2015]合开工001号）
合同名称：新郑市2014年梨河镇新蛮子营村高效节水灌溉工程项目
合同编号：XZ-XNS2015-02-01
致：河南亿博市政工程有限公司
你方 2015 年 4 月 24 日报送的 新郑市2014年梨河镇新蛮子营村高效节水灌溉工程项目 工程项目开工申请已经通过审核。你方可从即日起，按施工计划安排开工。
本开工令确定此合同的实际开工日期为 2015 年 4 月24日。

监理机构：河南省日月建设工程管理有限责任公司
新郑农水监理部

总监理工程师：

日期： 年 月 日
今已收到合同项目的开工令。

承包人：河南亿博市政工程有限公司

项目经理：

日期： 年 月 日

说明：本表一式 份，由监理机构填写。承包人签收后，承包人、监理机构、发包人、设代机构各1份。

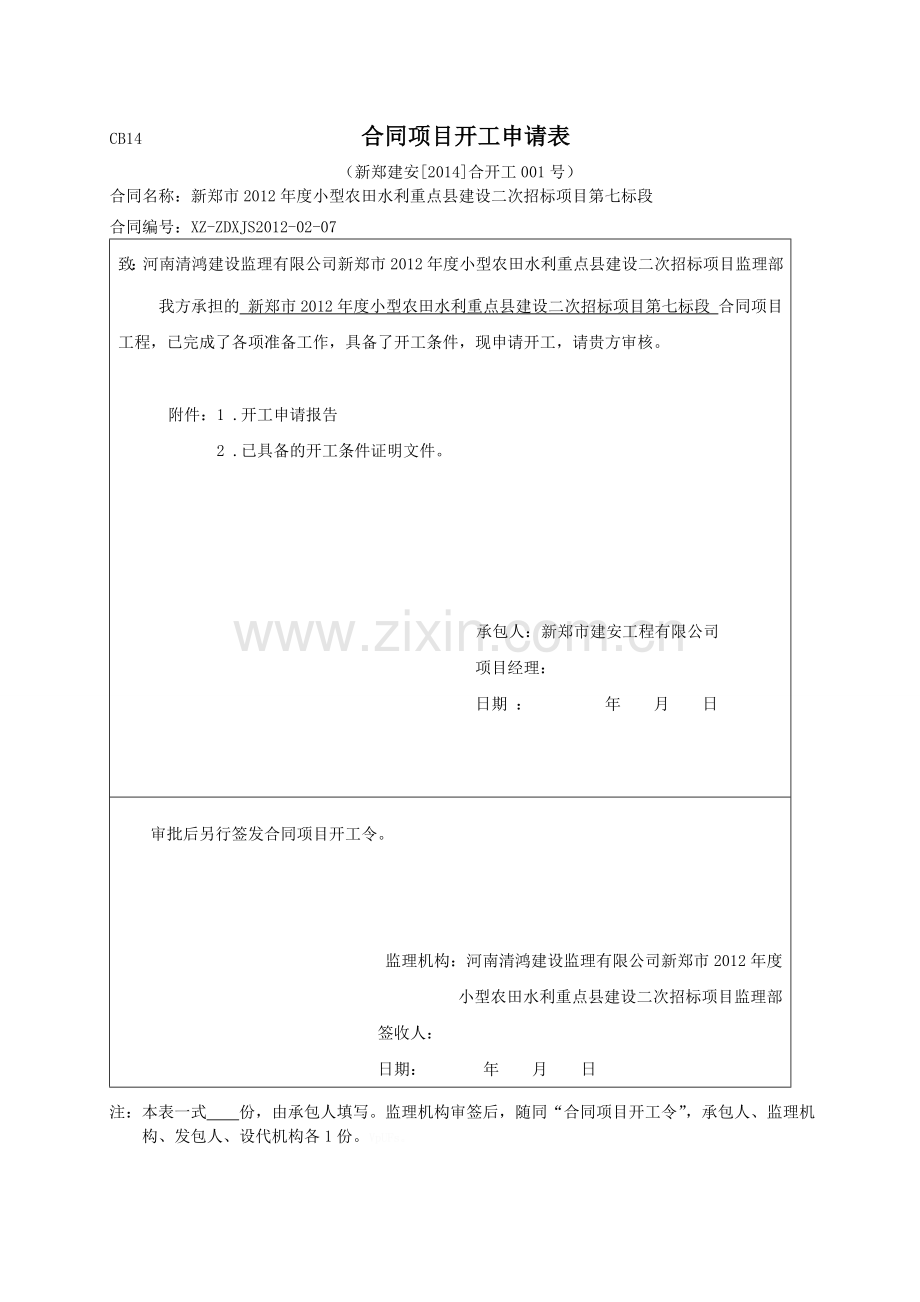

CB14 合同项目开工申请表
（新郑建安[2014]合开工001号）
合同名称：新郑市2012年度小型农田水利重点县建设二次招标项目第七标段
合同编号：XZ-ZDXJS2012-02-07
致：河南清鸿建设监理有限公司新郑市2012年度小型农田水利重点县建设二次招标项目监理部
我方承担的 新郑市2012年度小型农田水利重点县建设二次招标项目第七标段 合同项目工程，已完成了各项准备工作，具备了开工条件，现申请开工，请贵方审核。

附件：1 .开工申请报告
2 .已具备的开工条件证明文件。

承包人：新郑市建安工程有限公司
项目经理：
日期 ： 年 月 日

审批后另行签发合同项目开工令。

监理机构：河南清鸿建设监理有限公司新郑市2012年度小型农田水利重点县建设二次招标项目监理部
签收人：
日期： 年 月 日
注：本表一式 份，由承包人填写。监理机构审签后，随同“合同项目开工令”，承包人、监理机构、发包人、设代机构各1份。VpUFs。

新郑市2012年度小型农田水利重点县
建设二次招标项目第七标段

开工申请报告

新郑市建安工程有限公司
二〇一四年二月

致：河南清鸿建设监理有限公司
新郑市2012年度小型农田水利重点县建设二次招标项目监理部

接（河南清鸿[2014]进场7—01号）进场通知后，我方迅速调遣人员和设备、材料进入施工现场，完成了开工前的各项准备工作，并编制了《施工技术方案》、《施工进度计划》、《现场组织机构及人员职责》以及送检相关原材料材料检验，现已具备了开工条件，特申请工程开工。UubdB。
随之呈报：《施工技术方案申报表》、《施工进度计划申报表》、 《现场组织机构及人员报审表》、《施工设备进场报验单》5c7pu。
请贵方审批。

承 包 人：新郑市建安工程有限公司
项目经理：
日 期： 2014年2月15日

JL01 进 场 通 知
（河南清鸿[2014]进场7-01号）
合同名称：新郑市2012年度小型农田水利重点县建设二次招标项目第七标段
合同编号：XZ-ZDXJS2012-02-07

致：新郑市建安工程有限公司
根据施工合同约定，现签发新郑市2012年度小型农田水利重点县建设二次招标项目第七标段进场通知。你方在接到该通知后，应及时调遣人员和施工设备、材料进场，完成各项施工准备工作。之后，尽快提交《合同项目开工申请表》。
该工程项目的开工日期为 2014 年 2 月 15 日。
视施工合同双方的施工准备情况，监理机构另行签发合同项目工程开工令。

监理机构：河南清鸿建设监理有限公司新郑市2012年度小型农田水利重点县建设二次招标项目监理部
总监理工程师：
日 期： 年 月 日
今已收到河南清鸿建设监理有限公司新郑市2012年度小型农田水利重点县建设二次招标项目监理部签发的进场通知。

承包人：新郑市建安工程有限公司
签收人：
日 期： 年 月 日
说明：本表一式 份，由监理机构填写。承包签收后，承包人、监理机构、发包人、设代机构各1份。vSMct。

JL06 监 理 通 知
（河南清鸿[2014]通知7-01号）
合同名称：新郑市2012年度小型农田水利重点县建设二次招标项目第七标段
合同编号：XZ-ZDXJS2012-02-07
致：新郑市建安工程有限公司
事由：根据施工合同内容，施工方须按照相关规定，使用相关规范表格上报开工技术资料、开工报审资料。施工前必须在施工场地周围设安全警示标志、修建临时道路，要抓紧进行施工前场地布置及测量，，施工前原材料及配合比试验及时上报监理部，规范地记好施工日志。

通知上报内容：

1. 现场组织机构及主要人员报审表 附：相关人员资质、资格或岗位证书
2. 施工技术方案申报表 附：施工组织设计、质量保证体系、安全保证体系
3. 施工进度计划申报表 附：施工进度计划
4. 施工设备进场报验单 附：施工设备表
5. 材料/构配件进场报验单 附：砼配合比及砂浆配合比

特此通知

附件：《水利工程建设项目施工监理规范》（SL288-2003）附录E施工监理工作常用表格电子文档

监理机构：河南清鸿建设监理有限公司新郑市2012年度小型农田水利重点县建设二次招标项目监理部
监理工程师：
日 期： 年 月 日

承包人：新郑市建安工程有限公司
签收人：
日 期： 年 月 日
说明：1、本通知一式 3 份，由监理机构填写，承包人、监理机构、发包人各1份。

CB35 回 复 单
（新郑建安[2014]回复001号）
合同名称：新郑市2012年度小型农田水利重点县建设二次招标项目第七标段
合同编号：XZ-ZDXJS2012-02-07
致：河南清鸿建设监理有限公司新郑市2012年度小型农田水利重点县建设二次招标项目监理部

事由：接贵方下发的（河南清鸿[2014]通知7-01号）监理通知。
回复内容：
我方已按照相关规范编制完成新郑市2012年度小型农田水利重点县建设二次招标项目第七标段开工报审资料，请审核。

附件：新郑市2012年度小型农田水利重点县建设二次招标项目第七标段开工报审资料

承包人：新郑市建安工程有限公司
项目经理：
日期： 年 月 日
今已收到新郑市建安工程有限公司关于 （河南清鸿[2012]通知7-01号）监理通知 的回复单共 1 份。

监理机构：河南清鸿建设监理有限公司新郑市2012年度小型农田水利重点县建设二次招标项目监理部
签收人：
日期： 年 月 日
注：1、本表一式 3 份，由承包人填写。监理机构签收后，承包人、监理机构各1份。
2、本表主要用于承包人对监理机构发出的监理通知、指令、指示的回复。

JL05 批 复 表
（河南清鸿[2012]批复7-01号）
合同名称：新郑市2012年度小型农田水利重点县建设二次招标项目第七标段
合同编号：XZ-ZDXJS2012-02-07

致：新郑市建安工程有限公司
你方于 2014 年 2 月 15 日报送的 施工技术方案申报表（文号：新郑建安[2014]技案001号）,经监理机构审核，批复意见如下：

经审核，你标段所报新郑市2012年度小型农田水利重点县建设二次招标项目第七标段施工技术方案符合相关施工规范和技术要求，你标段在施工当中应严格按照该技术方案进行施工，施工过程中如果发生变更则再作调整。

附件：无

监理机构：河南清鸿建设监理有限公司新郑市2012年度小型农田水利重点县建设二次招标项目监理部
监理工程师：
日期： 年 月 日

承包人：新郑市建安工程有限公司
签收人：
日期： 年 月 日
说明：1、本表一式 份，由监理机构填写。承包人签收后，承包人、监理机构、发包人各1份。
2、一般批复由监理工程师签发，重要批复由总监理工程师签发。
3、本批复表可用于对承包人的申请、报告的批复。
CB01 施工技术方案申报表
（新郑建安[2014]技案001号）
合同名称：新郑市2012年度小型农田水利重点县建设二次招标项目第七标段
合同编号：XZ-ZDXJS2012-02-07
致：河南清鸿建设监理有限公司新郑市2012年度小型农田水利重点县建设二次招标项目监理部
我方今提交新郑市2012年度小型农田水利重点县建设二次招标项目第七标段工程
（XZ-ZDXJS2012-02-07）的：
□ 施工组织设计
□ 施工措施计划
□ 工程测量施测计划和方案
□ 施工工法
□ 工程放样计划
□ 专项试验计划和方案
□
请贵方审批。

承 包 人：新郑市建安工程有限公司
项目经理：
日 期： 年 月 日
监理机构将另行签发审批意见。

监理机构：河南清鸿建设监理有限公司新郑市2012年度小型农田水利重点县建设二次招标项目监理部
签 收 人：
日 期： 年 月 日
说明：本表一式 份，由承包人填写。监理机构审签后，随同审批意见，承包人、监理机构、发包人、设代机构各1份。SasMx。

新郑市2012年度小型农田水利重点县
建设二次招标项目第七标段

施工组织设计

新郑市建安工程有限公司
二Ｏ一四年二月

审批人：___________（企业技术负责人）
主持编制：__________（项目经理）
参加人员：__________（项目技术负责人）
__________（施工员）
__________（质检员）
__________（造价员）
__________（安全员）
__________（质检员）
__________（材料员）

1、工程概况及施工条件
1.1.1工程概况
本工程为新郑市2012年度小型农田水利重点县建设二次招标项目第七标段（土建工程），主要施工内容包括：新建生产桥25座，维修、重建提灌站2处，修建标识牌48块。oT3KW。
1.1.2编制原则
1、严格按照业主招标文件的规定和设计图纸、水利施工规范的要求和业主要求的施工工期，优化施工组织，全面规划、统筹安排、突出重点、保证质量并按期完成施工任务。wBhCQ。
2、科学合理安排施工程序，合理选择重点、难点工程的施工方案，采用先进的施工工艺和设备，提高施工机械化、工厂化、标准化，提高劳动生产率，在保证质量前提下，尽量缩短工期，加快施工进度。UqrYT。
3、采用科学的计划方法确定最合理的施工组织方法，根据工程特点和工期要求，因地制宜采用快速作业、平行作业，通过网络计划找出最佳施工组织方案。vpwrr。
4、加强工程质量管理，精心施工、精心组织，争创优质工程。
5、加强安全管理及环境保护，做到文明施工。
1.2施工条件及材料来源
本标段位于新郑市区周围，对外交通便利，分布有省二级公路2条，县级公路2条，区内乡乡村村通硬化路，交通运输便利，区内电力及通讯设施完善，可保障施工用电及通讯用电。钢材、水泥可从物资市场购买，砂子需从外地购买。Jx5vr。
1.3施工用风、水、电
（1）施工用电
施工用电可以从附近低压线路接入，沿线架设电线接入施工场区，另外场区内需备用2台柴油机发电机组发电。
（2）施工用水
施工期生产生活用水和施工用水需打井一眼，用管道接入施工和生活区域。
（3）施工用风
拟在工作面投入1台9m3/min和1台6m3/min移动式油动空压机供风，共需2台空压机。
1.4工程工期
根据该工程的实际情况，结合本公司的实力，本着抓住关键，统筹安排，全面展开，保证工期，确保优质的原则，根据招标文件的规定，工程工期为90日历天。本项目部拟开工日期为2014年2月20日，竣工日期为2014年4月15日。yVpWa。

2、施工技术力量及项目组织管理机构
2.1 组织机构
2.1.1 机构设置
本项目部共分为三个层次进行管理，即决策层由项目经理组成；管理执行层由各职能部门组成；作业层由各工区组成，由工区施工队长直接管理。uzGuG。
为完成本工程组建的施工组织机构详见：施工组织机构图。
项目部设置砼施工队、综合施工队、机械运输队、综合加工厂4个施工作业队，各施工作业队分工负责管辖范围内的所有事务，以避免职能交叉和缺失现象。czgtl。
⑸ 项目部决策层、管理层主要人员安排及人员配置。

新郑市2012年度小型农田水利重点县建设二次招标项目第七标段
项目经理部组织机构图

工程技术部

质量监察部

经营合同部

财务物资部

综合办公室

安全文明
部

工程试验室

砼施工队

综合施工队

机械运输队
项目经理

综合加工厂
63Wba。

3、施工总体布置
3.1布置依据
⑴ 招标文件、澄清函、招标图纸等资料
⑵ 现场查勘结果
⑶ 有关施工规范、规程、标准
⑷ 主要的施工方法
⑸ 公司现有设备、物资情况
⑹ 公司多年积累的施工经验和企业管理水平。
3.2场地规划原则
（1）、在满足生产的前提下，尽量少占场地，充分、合理的利用施工场地。
（2）、尽量减少生产、生活等临时工程数量，所有生产、生活设施的布置以满足基本需要为原则。
（3）、施工场地布置充分考虑环境保护的要求。
（4）、做到方便施工，节约运输和装卸的时间与费用。
（5）、注意易燃易爆等危险品的存放。
3.3总体布置
施工总布置遵循因地制宜、因时制宜、有利生产、方便生活、易于管理、安全可靠、经济合理的原则，合理确定并统筹规划布置，妥善处理施工场地内外关系，以保证工程施工质量，加快施工进度，节约投资。QWI0v。
在施工布置上首先服从招标文件需要，并以满足需要方便施工、便于管理、减少干扰、布局紧凑、充分利用现场条件以减少临时占地为原则 。4tKZP。
根据本工程施工总体安排和工期要求，保证工程正常进行等具体情况布置施工场地。本标段临时设施布置主要包括：施工营地、砼生产系统、钢筋加工厂、预制厂、临时施工便道等。见“施工总平面布置图”。dqqZs。

（1）、办公、生活区
在营地内搭建本施工区的办公、住宿、食堂及生活文化等设施。
（2）、砼生产系统
根据现场实际情况，砼拌合系统布置在桥头南端路基上，预制场内设置一处拌合系统，两处均集中拌合，便于管理。具体位置见施工总平面布置图所示。TK9Qj。
（3）、钢筋和模板加工厂
施工区所有钢筋均由钢筋加工厂负责，钢筋加工厂设置在靠近预制场的位置，便于集中管理，运输方便。钢筋加工厂占地面积800m2，钢筋笼加工后由运输车运到工地由吊车起吊配合人工安装到位。计划在厂内配置5台BX500型电焊机、2套气割气焊设备、2套钢筋加工设备。p1tBg。
（4）施工管理
桥梁施工场区可根据情况适时采用封闭式管理，施工区和非施工区隔离，施工场区的施工布置区的进口设置灯箱，并标识工程名称、企业标志等。xDIQA。
3.4施工布置方案
3.4.1施工对外交通运输
本工程对外交通便利，区域内道路四通八达，可充分利用施工场区临近的乡村路、生产路、机耕路，并适当修整。
施工场内运输，根据施工布置要求，需要修建临时道路长约50米。
场外运输主要靠汽车运输，材料为水泥，石子，砂子，钢筋。土石方等场内运输主要靠胶轮车、机动翻斗车和自卸汽车等。5KlrY。
3.4.2施工供电
（1）架电：施工用电采用380V的输电线路为主。拟架设输电线路总长1.5km。向生产区、生活区、砼拌和站及土建工作面等供电。67NDQ。
（2）备用电源：施工场区采用2台柴油发电机组作为备用电源。
3.4.3施工照明
工程所有的施工作业区、办公区和生活区以及道路的施工区照明线路和照明设施的设置均需按规范要求合理布置照明系统，并设置足够的照明，其照明度应不低于下表的规定。OJYiu。
最低照明度的规定数值
序号
作业内容和地区
照明度 Lx(勒克司)
1
一般施工区、开挖和弃渣区、场内交通道路、堆料场、运输装载平台、临时生活区道路
30
2
混凝土浇筑区、现场保养场
50
3
室内、仓库、走廊、门厅、出口过道
50
4
一般施工辅助工厂
110
3.4.4施工用水
拟利用此池作为施工用水蓄水池。另外，生活用水需架设部分水管，接至各临时设施内。
3.4.5砼拌和系统
混凝土拌和系统依据下属原则布置：
⑴ 拌和站地点尽可能靠近施工厂区内砼浇筑地点；
⑵ 统筹兼顾前后工期施工的需要，避免中途搬迁。
⑶ 混凝土系统尽可能集中布置。
按照上述原则，结合工程线路实际情况，拟在预制厂和施工场区各布置1处拌和站，分别承担预制砼构件和桥梁通的浇注任务。gbazt。
砼拌和站的生产能力和运行效率将直接影响工程的进度，其生产能力要进行计算并选型和安装砼拌和系统。砂石骨料按照级配大小分类堆放，并用浆砌石砌筑隔墙。水泥和外加剂采用袋装运到仓库内堆放。1cbkQ。
砼拌和设备选择：拟配备型砼拌和机2台，拌和站旁搭设水泥库3处，可储存水泥。
3.4.6砂石料堆放系统
（1）砂采用中砂，碎石采用机制石子。
（2）骨料仓布置
根据招标图纸和经过现场查勘，施工场区内可整理出堆放河砂和碎石的场地。场地上铺3cm厚水泥砂浆面层，可作为砂石料的临时堆放场地。并设0.5%排水坡度，坡度设排水沟，确保砂石纯净，减少含泥量和控制含水量。hvnV9。
3.4.7施工辅助工厂
（1）钢筋加工厂：本标段钢筋总用量为50.67t，钢筋加工厂占地20m2，内设手提式切割机2台、WJ40-1型钢筋弯曲机2台、AX-300型电焊2台。原材料应按已检和未检、成品和半成品分开架空堆放，并分别做好标记，以便查询。OgMHT。
（2）模板加工厂：木工场地面积50m2，布置3台圆盘锯、3台木工组合刨床、3台车丝机和3台砂轮机，3台电焊机。qBeYS。
3.4.8施工仓库
（1）水泥库2处：工地主要使用袋装水泥。水泥库拌和站附近。面积100m2，库存水泥100t。
（2）综合仓库1处：建在生活区内，存放工具、用具、零星材料、机械配件等，拟建仓库80m2。
3.4.9工地试验室
工地试验室设在办公室附近，拟建试验室30m2。内配砼、钢筋等检测设备及工具一套。
3.4.10办公及生活区
生活用房：拟在桥梁引线一侧建设临时办公用房一座，面积350m2，为办公及生活用房。
3.4.11通讯
施工厂区办公室内各配备直拔固定电话2部、传真机1部与外界联系，施工场内各另配10部手机，形成生产指挥通讯系统。qbiyL。
4、主要工程施工方法及技术措施
1. 施工测量方案
1.1 测量工作重要性认识
测量工作是一切工程的先导工作 , 测量工作的好坏将直接影响后续工作的开展。施工测量放样是设计图纸和工程具体实施的中间纽带 , 工程项目部应对测量工作给予高度重视。安排优秀测量人员 , 配置先进的精密仪器 , 确保测量放样工作准确、精确、及时、高效。rBWvL。
1.2 测量准备工作
1、在施工测量前，首先对测量仪器设备全站仪、经纬仪、精密水准仪、钢尺等进行校正，使用已进行周期校核的测量仪器并检查其标识的有效性，使仪器各项指标合乎规范要求,处于受控状态。AadKc。
2、根据施工图纸进行施工现场实地考察 , 明确各分部分项工程之间的相互关系 , 施工道路走向 , 熟悉施工区内的地形地貌 , 分析其对施工测量的影响程度 , 拟定对应解决办法。EDisK。
3、根据监理工程师提供的测量基准点、基准线和水准点及其基本资料和数据，进行校核，核准后设置施工测量平面和高程控制网点，报经业主及监理工程师复核、审定。fPrK9。
４、根据工程需要 ,工程测量一般分为控制测量、施工测量、进度测量和竣工测量。
1.2.1 测量基本资料
(1) 发包人和监理工程师提供的平面控制网点及水准网点
(2) 设计单位提供的施工详图
(3) 《水利水电工程施工测量规范》 SL52－1993
(4) 《工程测量规范》 GB50026－93
1.2.2 测量人员配置
项目部工程科成立专门测量放样小组 , 由 6 人组成 , 其中 2 名专职测量工程师 ，4名专职测量员 , 可分成两班同时对多个部位放样。1Nspw。
1.2.3 测量仪器配置
工程测量器具配置表
名称
规格型号
数量
精度
备注
经纬仪
J2
2
2＂
证件齐全
水准仪
S3
3
0．01mm
证件齐全
水准尺
3m,5m
4+3
±0.01mm
新构
钢卷尺
50m
5
±0.01mm
新构
坡度尺

5
0.1＂
新构

1.3 测量日常工作
1.3.1 测量放样基本工作内容
(l) 查对复核发包人和监理人所交付的原始三角网基点、水准网基点和相关资料 , 发现问题 , 及时上报并协商解决。Y9xPk。
(2) 认真熟悉和研究所有施工详图 , 进行必要的验算 , 找出控制关系 ,做到心中有数。
(3) 布设施工所需临时水准点，建筑物上下游各布置一处。
(4) 施工过程中 , 测定并检查施工部位的水平位置和高程。
(5) 进场后测绘原始平面图和河道原始断面图 (间隔 10m) 。
(6) 施工过程中定期对所用仪器进行保养、校核 , 发现问题及时处理 ,并配合监理人对工程重要部位进行联合复查。de70A。
(7) 竣工后测绘竣工图。
1.3.2 控制测量
1、按照监理工程师提供的测量基准点、基准线和水准点书面资料, 以及国家测绘标准和本工程精度要求进行检验、校核。如有异议 , 会同监理工程师核实后，由监理单位重新以书面形式提出 , 然后增设自己需要的控制网点，并将控制网资料提交监理单位审批。wpdJJ。
２、根据本工程各个施工区域相对独立的特点，采用各自控制，在新各建筑物布置符合本工程精度要求的控制点。
1.3.3 进度测量
随着工程的进展，按照监理工程师的要求，在每月25号进行进度测量，计算出本月完成的各项工程量，作为本月施工进度的结算，以及作为安排下月施工计划和统计上报的依据，并上报监理工程师审核。pikaK。
1.3.4 竣工测量和竣工总平面图的编绘
1、在施工测量过程中，应准确无误地收集各方面原始资料，为测量竣工图绘制提供依据。竣工测量时，按照有关合同文件和监理工程师的要求，绘制并提交完整而翔实的竣工测量资料。gADFX。
2、为了进行实测工作，可利用施工期间使用的平面控制点和水准点进行实测。外业测绘时，在现场绘出草图，最后根据实测成果和草图在室内进行展绘，成为完整的竣工图。所有测量资料，应及时整理、分类、装订成册，工程竣工后，移交管理单位。h692v。
1.4 施工测量质量控制
1.4.1 测量精度要求
测量精度严格按照《工程测量规范》（GB50026－1993）执行。精度要求见下表：
三角测量精度表
平面控制
内 容
精度要求
相对闭合差
1/5000
边长丈量相对误差
1/10000
测量中误差
±20＂
方位角闭合差
±60＂
高程控制
每公里高程误差
±7.5mm
闭合差
±12mm

1.4.2 质量控制
(l)按照“内业预测指导→外业现场实测、记录→操作者自我复核、记录→专业测量工程师复核、记录→向施工员和质检员下发放样通知单”的程序控制。66pT2。
(2)放样前 , 对己有数据、资料和施工图纸中的几何尺寸必须校核 , 严禁凭口头通知或无签字的草图放样。0MXhE。
(3)发现控制点有位移迹象时, 应进行检测，其精度不低于测放时的精度。
(4)水平角观测误差超限时 , 应在原来度盘位置上进行重测 , 并应符合下列规定：
①２倍照准差变动范围或各测回较观测误差超限时 , 应重测超限方向 , 并联测零方向。
②下半测回归零差或零方向的2倍照准差变动范围超限时 , 应重测该测回。
③若一测回中重测方向数超过总方向数的 1/3 时 , 应重测该测回。当重测的回测总数超过总测回数的 1/3 时 , 应重测该站。sIm7S。
(5) 水准测量时 , 两次观测高差超误差规定值时应重测。
(6) 测量注意事项:
①对发包人或监理人提供的基准点首先进行复核校验 , 发现问题及时纠正 , 控制网点要做醒目标志 , 并采取保护措施。PqdOK。
②测量作业完成后进行平差计算及内业资料整理 , 并将成果报监理工程师验收 ,审批合格后方可作为各项工程定点放样的依据。yor4y。
③测量资料的计算必须由2人用不同的方法计算 , 其结果一致后方可进行实地测量放样。
④对所有观测记录手簿 , 必须保持完整 , 不得任意撕页 , 记录中间也不得无故留下空页。
⑤施工测量成果资料 ( 包括观测记簿、放样单、放样记载手簿) , 图表 ( 包括地形图、竣工断面图、控制网计算资料)应予统一编号 , 妥善保管 , 分类建档。42eA6。
⑥现场作业时 , 必须遵守有关安全、技术操作规程 , 注意人身和仪器的安全 , 禁止冒险作业。
2、土方明挖
2.1开挖工艺流程
2.1.1开挖工艺流程
施工测量放样→场地清理→临时排水系统→反铲分层开挖→自卸汽车出碴→人工修整→验收。
2.1.2施工测量
进场后根据监理单位提供的工区范围内导线点及水准点的基本数据建立工程测量控制网，以保证施工放样、定位的准确性；每开挖一个单元前，进行边线及高程放样。L4945。
（2）施工清理
对测量出的清理范围，用人工或机械清除该范围内的全部有碍物，范围外的清理按监理单位要求进行。
（3）土方开挖
场地清理完成后，采用1.0m3反铲配5t自卸汽车开挖，运输砂砾料至相应的弃碴场。
（4）弃碴场
开挖料运至弃碴场后，分区堆放，并保持渣料堆体的边坡稳定，并有良好的自由排水措施。
2.2开挖阶段及顺序
主体工程的临时开挖边坡，应按施工图纸所示或监理的指示进行开挖。土方明控应从上至下分层分段依次进行。严禁自下而上或采取倒悬的开挖方法，施工中随时作成一定的坡势，以利排水，开挖过程中应避免边坡稳定范围形成积水。岸坡易风化崩解的土层开挖后不能及时回填的，应保留保护层。8Dalq。
使用机械开挖土方时，实际施工的边坡坡度适当留有修坡余量，再用人工修整，满足图纸要求的坡度和平整度。
在每项开挖工程开始前，尽可能结合永久性排水设施的布量，规划好开挖区域内外的临时性排水措施。在开挖边坡遇有地下水渗流时，在边坡修理工整和加固前，采取有效果的疏导和保护措施。为防止修整后的开挖边坡遭受雨水冲刷，边坡的护面和加固工作在雨季前完成。冬季施工的开挖边坡修整及其护面和加固工作，宜在解冻后进行。gwNlk。
土方开挖过程中，如出现裂缝和滑动迹象时，应立即暂停施工和采取应急抢救措施，并通知监理，必要时，按监理的指示设置观测点，及时观测边坡变化情况，并做好记录。aBA3k。
2.2.1土方开挖前的质量检查和验收
土方开挖前，应会同监理进行以下各项的质量检查和验收。
（1）用于开挖工程工程量计量的原始地形测量剖面的复核检查。
（2）按施工图纸所示的工程建筑物开挖尺寸进行开挖剖面测量放样成果的检查，开挖 剖面放样成果，应经监理复核签认后，作为工程量计量的依据。B9O5j。
（3）.按施工图纸所示进行开挖区周围排水和防渗保护设施的质量检查和验收。
2.2.2 土方开挖过程中的质量检查
在土方开挖过程中，应定期测量校正开挖平面的尺寸和标高，以及按施工图纸的要求检查开挖边坡的坡度和平整度，并将测量资料提交监理。BktXs。
2.2.3 土方明挖工程完成后的质量检查和验收
土方明挖完成后，应会同监理人进行以下各款的质量检查和验收。
按施工图纸要求检查基础开挖面的平面尺寸，标高和建基面平整度：
取样检测基础土的物理力学性质指标：
本款规定的基础面检查清理与砌体填筑前的基础清理作业是检验目的的性质不同的两次作业未经监理人同意，承包人不得将两次作业合并为一次完成。bCAcK。
2.2.4 永久边坡的检查和验收
永久边坡的坡度和平整度的复测检查；边坡永久性排水沟道的坡度和尺寸的复测检查。
2.2.5 砌体填筑前基础面的质量检查和验收
对基础面进行检查清理后，应保证基础面无积水或流水，不使基础面土壤受扰动。作为永久建筑物土基的基础开挖面，填筑前应清除表面的松软土层或按监理人的批的施工方法进行压实。受积水侵蚀软化的土壤应予清除。n9NfP。
3、混凝土工程
3.1施工工艺
3.1.1 施工程序
任何部位混凝土浇筑前8小时（隐蔽工程12小时）必须通知监理对浇筑部位的准备工作进行检查，检查内容包括地基处理、已浇混凝土面的清理以及模板、钢筋、插筋预埋件、止水和观测仪器等设施的埋设和安装等、冷却系统、灌浆系统等，监理同意后，方可进行混凝土浇筑。 任何部位混凝土浇筑前，应将该部位的混凝土的配料单提交监理审核，经监理同意后，方可进行混凝土浇筑。程序如下：sZEi2。

基础处理

钢筋绑扎

模板与止水安装

模板与止水加工

开仓前仓面综合验收
混凝土立模浇筑
拆模养护
回 填

3.1.2 主要施工方法及技术措施
3.1.2.1 钢筋制做安装
钢筋在加工厂加工成型，自卸汽车运输，人工转运入仓。钢筋严格按设计布设，架立筋固定，绑扎及焊接严格执行《规范》。xlcyn。
3.1.2.2 模板工程
(1) 施工工艺流程
模板设计及批准→模板、脚手架准备→ 配模（涂脱模剂）→测量放线→ 模板及止水片安装固定模板缝处理→模板验收→拆模、清理q0n7o。
（2）模板结构与加工
引水枢纽工程及干渠建筑物工程的混凝土浇筑采用普通钢模板，模板面板厚3mm，干渠预制构件块采用角铁制作定型模具，U型槽预制采用3 mm钢板制作。kK7xQ。
（3）模板支立与加固
定型钢模采用钢管支撑，用人工进行分块组装，内侧采用Φ12筋拉杆加固，外侧采用钢管斜撑加固。干渠预制块模板角铁联接部位用螺杆加固，方便拼装及拆除，U型槽预制钢模模具采用整体钢模，口朝下平放在预制平台上即可。wqdrH。
（4）模板拆除
在混凝土其表面及棱角不因拆模而损伤时，方可拆模。拆模时严禁用大锤或撬棍硬砸硬撬。预制混凝土浇筑前涂刷脱模剂(包括预制平台底面)，以便拆模。ndbA9。
3.1.2.3 混凝土浇筑工程
(1) 施工工艺流程
施工准备→仓位验收→混凝土拌和→混凝土入仓→铺料平仓→混凝土振捣→混凝土养护
(2) 主要施工方法
① 浇筑准备及基本方法
建筑物建基面必须验收合格后，方可进行混凝土浇筑。基岩上的杂物、泥土及松动岩石均应清除，易风化的岩基及软基，在立模扎筋前应处理好地基临时保护层，在软基上进行操作时，力求避免或扰动原状土壤。平面施工缝表面和基底混凝土在浇筑前采用人工凿毛，并采用高压水枪彻底清除表面，并排除仓内积水，清洗厚的基础岩面在混凝土浇筑前应保持洁净和湿润，然后在底层均铺一层与混凝土强度相适应水灰比的水泥砂浆，厚度2—3mm，保证混凝土与基岩结合良好预制混凝土清理预制平台，清洗预制模底面，底面涂刷脱模剂后，混凝土入仓。二期回填混凝土采用小块木模板立模，模板加工成0.5—1.0m长，厚2.0—2.5cm，用Φ16mm螺栓固定，螺栓焊接在预埋插筋的根部，模板间隔安装，中间空洞作为临时进料口。搭设脚手架浇筑，混凝土卸料层厚10—20cm，混凝土要振捣密实，表面平整，拆模后无“挂帘”、“错台”、“鼓肚”等缺陷。RpFlu。
② 混凝土拌和
混凝土在集中预制厂设置拌和站集中拌和，开仓前，有试验员开出混凝土配料单，拌和站根据配料单生产混凝土，材料配比计量采用磅秤称量，在拌制过程中，试验员随时监督，以保证混凝土的拌制质量。支渠及干渠建筑物混凝土拌和另配一台活动拌和机，作临时拌和站。vtgRy。
③ 混凝土运输
混凝土水平运输采用人工手推车运输，混凝土垂直运输采用脚手架平台手推车直接入仓。
④ 混凝土平仓振捣
混凝土入仓后采用人工分层铺料，每层铺料厚度不超过0.3m，采用平铺浇筑法，并确保混凝土覆盖时间不得超过2小时，振捣采用Φ50软轴插入式振捣器振捣，分层振捣时，振动头应插入下层混凝土5cm，每一位置的振捣时间以混凝土表面不再显著下沉、不出现气泡并开始泛浆时为准。振捣器移动距离不超过其有效半径的1.5倍，顺序依次，方向一致，以保证上下层结合，避免漏振。预制混凝土采用平板振捣机振捣。f02Qe。
⑤ 混凝土养护
混凝土养护在浇筑完成后12—18小时以内进行，一般采取覆盖浇水法，保持混凝土表面经常湿润，养护时间不少于14天，在干燥、炎热气候下，养护时间延长至28天以上。FZjgJ。
3.1.2.4 质量
