常见的几种不良地质现象.pptx

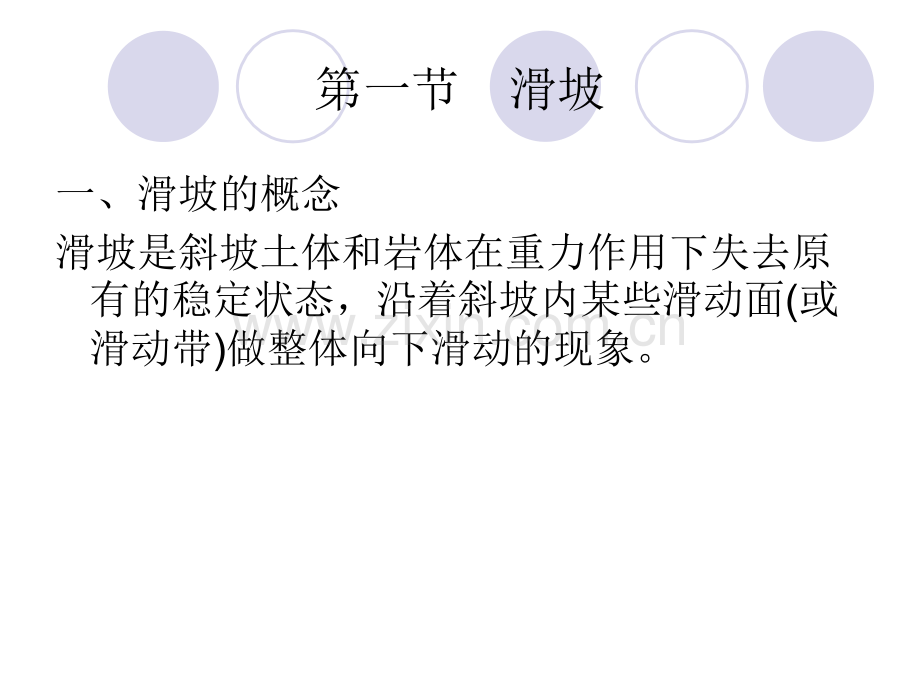

第五章常见的几种不良地质现象第五章常见的几种不良地质现象不良地质现象指在地壳表层，由于地质作用或人类活动所引起的地表和地下岩体的各种变形及运动，对工程建设具有危害性的地质作用或现象。本章就常见的不良地质现象，如滑坡与崩塌、泥石流、岩溶与土洞、地震等，重点阐述其作用特点、形成规律和对土木工程的不良影响及所采取的防治措施。第一节滑坡一、滑坡的概念滑坡是斜坡土体和岩体在重力作用下失去原有的稳定状态，沿着斜坡内某些滑动面(或滑动带)做整体向下滑动的现象。二、滑坡的组成l1、滑坡体：斜坡内沿滑动面向下滑动的那部分岩土体。这部分岩土体虽然经受了扰动，但大体上仍保持有原来的层位和结构构造上的特点。滑坡体和周围不动岩土体的分界线叫滑坡周界。滑坡体的体积大小不等，大型滑坡体可达几千万立方米。l2、滑动面滑动带和滑坡床：滑坡体沿其滑动的面称滑动面。滑动面以上，被揉皱了的厚数厘米至数米的结构扰动带，称滑动带。有些滑坡的滑动面（带）可能不只一个，在最后滑动面以下稳定的岩土体称为滑坡床。l3、滑坡后壁：滑坡体滑落后，滑坡后部和斜坡未动部分之间形成的一个陡度较大的陡壁称为滑坡后壁。滑坡后壁实际上是滑动上部的露头。后壁的左右呈弧形向前延伸，其形态呈“圈椅”状，称为滑坡圈谷。l4、滑坡台地：滑坡体滑落后，形成阶梯状的地面称滑坡台地。滑坡台地的台面往往向着滑坡后壁倾斜。滑坡台地前缘比较陡的破裂壁称为滑坡台坎。有两个以上滑动面的滑坡或经过多次滑动的滑坡，经常形成几个滑坡台地。l5、滑坡体在向前滑动的时候，如果受到阻碍，就会形成隆起的小丘，成为滑坡鼓丘。l6、滑坡体的前部如舌状向前伸出的部分称为滑坡舌。l7、在滑坡运动时，由于滑坡体各部分的移动速度不均匀，在滑坡体内及表面所产生的裂缝称为滑坡裂缝。l8、滑坡主轴也称主滑线，为滑坡体滑动速度最快的纵向线，它代表整个滑坡的滑动方向。图5-1滑坡示意图1-滑坡体；2-滑动面；3-滑动带；4-滑坡床；5-滑坡后壁；6-滑坡台地；7-滑坡台地陡坎；8-滑坡舌；9-张拉裂缝；10-滑坡鼓丘；11-扇形张裂缝；12-剪切裂缝匀质土滑坡岩层层面滑坡切层滑坡沿坡积层与基岩交界面滑坡滑坡类型及其特征表 三、影响滑坡的因素三、影响滑坡的因素1、斜坡外形、斜坡外形斜坡的存在，使滑动面能在斜坡前缘临空出斜坡的存在，使滑动面能在斜坡前缘临空出露。这是滑坡产生的先决条件。同时，斜露。这是滑坡产生的先决条件。同时，斜坡不同高度、坡度、形状等要素可使斜坡坡不同高度、坡度、形状等要素可使斜坡内力状态变化，内应力的变化可导致斜坡内力状态变化，内应力的变化可导致斜坡稳定或失稳。当斜坡愈陡、高度愈大以及稳定或失稳。当斜坡愈陡、高度愈大以及当斜坡中上部突起而下部凹进，且坡脚无当斜坡中上部突起而下部凹进，且坡脚无抗滑地形时，滑坡容易发生。抗滑地形时，滑坡容易发生。我国山区，地形切割强烈，滑坡分布较集中，形成规模大，危害也不严重。坡度越大，势能越高，软弱面也越暴露，斜坡易于失稳。而在低山，丘陵区，规模较前者小。特别是在两级台阶的过渡地带，地形相对切割较剧，滑坡灾害分布广泛，灾情也严重。2、岩性斜坡岩、土体的性质及其结构是形成滑坡的物质基础。一般易形成滑坡的岩石，大都是碎屑岩、软弱的片状变质岩。岩性多为泥岩、页岩、板岩、含碳酸盐类软弱岩层、泥化层、构造破碎岩层。这些软弱岩经水的软化作用后，抗剪强度降低，容易出现软弱滑动面，形成崩滑体。在我国，粘性土滑坡在四川成都平原分布密集，在中南、闽、浙、晋西、陕南、河南等地亦较密集，在长江中下游、东北等地亦有一定分布；半成岩类粘土岩滑坡在青海、甘肃、川滇地带、山西几个断陷盆地中分布密集；黄土滑坡在黄河中游、青海等省较密集；泥岩、千枚岩、砂质板岩形成的滑坡在湖南、湖北、西藏、云南、四川、甘肃等地十分发育。3、构造构造条件是形成滑坡、崩塌的基本条件之一。斜坡内的一些层面、节理、断层、片理等软弱面若与斜坡倾向近于一致，则此斜坡的岩土体容易失稳成为滑坡。这时，此软弱面组合成为滑动面。断裂带岩体破碎，并为地下水渗流创造了条件。此外，活动断裂带上易发生构造地震。因此，断裂带控制着滑坡的发育地带的延伸方向、发育规模及分布密度。滑坡体成群、成带、成线状分布的特点几乎都与断裂构造分布有关。4、地貌临空面、坡度、坡地基部受冲刷为滑坡、崩塌的形成创造了条件。5、地下水水的作用可使岩土软化、强度降低，可使岩土体加速风化。地下水活动是形成滑坡的重要因素之一。在土质边坡或岩质边坡(含泥质岩层，如页岩、凝灰岩、粘土岩等)受地下水作用时，泥质岩层往往会泥化、软化；另外，地下水使孔隙水压增高，产生浮托力、动水压力，这些都会使岩石抗剪强度降低，容易形成软弱面。降水量多寡决定了水动力作用的强弱。降雨下渗引起地下水活动状态的变化，它可成为滑坡、崩塌的直接诱发因素。因此，每到雨季，滑坡、崩塌频频发生。而且雨量丰富的南方，因灾害性降雨引起的滑坡、崩塌较北方明显增多。暴雨来势凶猛，积水不易排除，往往带来严重的地质灾害。此外，水库蓄水浸润库岸也会引起滑塌现象。6、地震地震可诱发滑坡发生，此现象在山区非常普遍。地震首先将斜坡岩土体结构破坏，可使粉砂层液化，从而降低岩土体抗剪强度；同时地震波在岩土体内传递，使岩土体承受地震惯性力，增加滑坡体的下滑力，促进滑坡的发生。7、人为因素人类工程经济活动的规模日益增大。城镇、工业、交通、矿山、水电、森林、土地资源的开发和工程建设等活动，都与地质环境发生关系，改变了自然环境条件。四、滑坡的发展阶段四、滑坡的发展阶段一般说来，滑坡的发生是一个长期的变化过程，通常将滑坡的发育过程划分为三个阶段：蠕动变形阶段、滑动破坏阶段和渐趋稳定阶段。1、蠕动变形阶段斜坡在发生滑动之前通常是稳定的。有时在自然条件和人为因素作用下，可以使斜坡岩土强度逐渐降低（或斜坡内部剪切力不断增加），造成斜坡的稳定状况受到破坏。在斜坡内部某一部分因抗剪强度小于剪切力而首先变形，产生微小的移动，往后变形进一步发展，直至坡面出现断续的拉张裂缝。随着拉张裂缝的出现，渗水作用加强，变形进一步发展，后缘拉张，裂缝加宽，开始出现不大的错距，两侧剪切裂缝也相继出现。坡脚附近的岩土被挤压、滑坡出口附近潮湿渗水，此时滑动面已大部分形成，但尚未全部贯通。斜坡变形再进一步继续发展，后缘拉张裂缝不断加宽，错距不断增大，两侧羽毛状剪切裂缝贯通并撕列，斜坡前沿的岩土挤紧并鼓出，出现较多的膨胀裂缝，滑坡出口附近渗水污浊，这时滑动面已全部形成，接着便开始整体地向下滑动。从斜坡的稳定状况受到破坏，坡面出现裂缝，到斜坡开始整体滑动之前的这段时间称为滑坡的蠕动变形阶段。蠕动变形阶段所经历的时间有长有短。长的可达数年之久，短的仅数月或几天的时间。一般说来，滑动的规模越大，蠕动变形阶段持续的时间越长。斜坡在整体滑动之前出现的各种现象，叫做滑坡的前兆现象，尽早发现和观测滑坡的各种前兆现象，对于滑坡的预测和预防都是很重要的。2、滑动破坏阶段滑坡在整体往下滑的时候，滑坡后缘迅速下陷，滑坡壁越露越高，滑坡体分裂成数块，并在地面上形成阶梯状地形，滑坡体上的树木东倒西歪地倾斜，形成“醉林”。滑坡体上的建筑物（如房屋、水管、渠道等）严重变形以至倒塌毁坏。随着滑坡体向前滑动，滑坡体向前伸出，形成滑坡舌。在滑坡滑动的过程中，滑动面附近湿度增大，并且由于重复剪切，岩土的结构受到进一步破坏，从而引起岩土的抗剪强度进一步降低，促使滑坡加速滑动。滑坡滑动的速度大小取决于滑动过程中岩土抗剪强度降低的绝对数值，并和滑动面的形状，滑坡体厚度和长度，以及滑坡在斜坡上的位置有关。如果岩土抗剪强度降低的数值不多，滑坡只表现为缓慢的滑动，如果在滑动过程中，滑动带岩土抗剪强度降低的数值较大，滑坡的滑动就表现为速度快、来势猛，滑动时往往伴有巨响并产生很大的气浪，有时造成巨大灾难。3、渐趋稳定阶段由于滑坡体在滑动过程中具有动能，所以滑坡体能越过平衡位置，滑到更远的地方。滑动停止后，除形成特殊的滑坡地形外，在岩性、构造和水文地质条件等方面都相继发生了一些变化。例如：地层的整体性已被破坏，岩石变得松散破碎，透水性增强含水量增高，经过滑动，岩石的倾角或者变缓或者变陡，断层，节理的方位也发生了有规律的变化；地层的层序也受到破坏，局部的老地层会覆盖在第四纪地层之上等等。马刀树五、滑坡的治理五、滑坡的治理1、防治原则、防治原则滑坡的治理，要贯彻以防为主、整治为辅的原则；滑坡的治理，要贯彻以防为主、整治为辅的原则；尽量避开大型滑坡所影响的位置；对大型复杂的尽量避开大型滑坡所影响的位置；对大型复杂的滑坡，应采用多项工程综合治理；对中小型滑坡，滑坡，应采用多项工程综合治理；对中小型滑坡，应注意调整建筑物或构筑物的平面位置，以求经应注意调整建筑物或构筑物的平面位置，以求经济技术指标最优；对发展中的滑坡要进行整治，济技术指标最优；对发展中的滑坡要进行整治，对古滑坡要防止复活，对可能发生滑坡的地段要对古滑坡要防止复活，对可能发生滑坡的地段要防止滑坡的发生；整治滑坡应先做好排水工程，防止滑坡的发生；整治滑坡应先做好排水工程，并针对形成滑坡的因素，采取相应措施。并针对形成滑坡的因素，采取相应措施。2、防治措施（1）排水主要是设置截水沟和排水明沟系统。截水沟是用来截排来自滑坡体外的坡面径流，在滑坡体上设置树枝状的排水明沟系统，以汇集坡面径流引导出滑坡体外。为了排除地下水可设置各种形式的渗沟或盲沟系统，以截排来自滑坡体外的地下水流。地下排水渗水沟（小盲沟）示意剖面（2）降低下滑力，增加抗滑力一是通过削减坡角或降低坡高，以减轻斜坡不稳定部位的重量，从而减少滑坡上部的下滑力。如拆除坡顶处的房屋和搬走重物等。二是在滑坡体下部修筑挡土、抗滑桩或用锚杆加固等工程以增加滑坡下部的抗滑力。在使用支挡工程时，应该明确各类工程的作用。如滑坡前缘有水流冲刷，则应首先在河岸作支挡等防护工程，然后又考虑滑体上部的稳定。滑坡的支挡加固（3）改变滑带土的性质主要是为了改良岩土性质、结构，以增加坡体强度。本类措施有：对岩质滑坡采用固结灌浆；对土质滑坡采用电化学加固、冻结、焙烧等。此外，还可针对某些影响滑坡滑动因素进行整治，如防水流冲刷、降低地下水位、防止岩石风化等具体措施。滑坡的工程地质堪察目的：了解斜坡的稳定性，查明滑坡的形态、范围、结构特征，掌握其发生、发展规律，避免危害性，为滑坡预报、防治提供依据。方法：1）测绘与调查2）勘探滑坡的工程地质堪察室内及野外试验地下水样侵蚀性、补给来源岩土样品重度、内摩擦角、粘聚力滑坡观测滑坡位移观测、地下水观测简易观测精密观测评价的任务：一是对与工程活动有关的天然斜坡和人工边坡的稳定性的评价二是为设计边坡和整治边坡提供依据。第二节泥石流第二节泥石流一、泥石流的基本类型一、泥石流的基本类型泥石流按其物质组成可分为如下三类泥石流：1、水石流型泥石流一般含有非常不均的粗颗粒成分，粘土质细粒物质含量少，且它们在泥石流运动过程中极易被冲洗掉。所以水石流型泥石流的堆积物带是很粗大的碎屑物质。2、泥石流型泥石流一般含有很不均匀的粗屑物质和相当多的粘土质细粒物质，因而具有一定的粘结性，所以堆积物常形成连接牢固的土石混合物。3、泥水流型泥水流固体物质基本上由细碎屑和粘土物质组成。这类泥石流主要分布在我国黄土高原地区。二、泥石流的形成条件二、泥石流的形成条件泥石流的形成必须具备有丰富的松散泥石流物质来源，山坡陡峻和较大沟谷以及能大量集中水源的地形、地质和水文气象条件。泥石流区域示意图I-形成区；II-流通区；III-堆积区1.地形条件泥石流的流域可划分为：（1）泥石流形成区（上游）多为三面环山，一面出口的半圆型宽阔地段，周围山坡陡峻，多为3060的陡坡。其面积大者可达数十平方公里。坡体往往光秃破碎，无植被覆盖，斜坡常被冲沟切割，且有崩塌、滑坡发育。这样的地形条件有利于汇集周围山坡上的水流和固体物质。（2）泥石流流通区（中游）泥石流流通区是泥石流搬运通过地段。多为狭窄而深切的峡谷或冲沟，谷壁陡峻而坡降较大，且多陡坎和跌水。泥石流进入本区后具有极强的冲刷能力，将沟床和沟壁上的土石冲刷下来携走。当流通区纵坡陡长而顺直时，泥石流流动畅通，可直泻而下，造成很大危害。反之。则由于易堵塞停积或改道，因而削弱了能量。（3）泥石流堆积区（下游）泥石流堆积区是为泥石流物质的停积场所，一般位于山口外或山间盆地边缘、地形较平缓之地。由于地形豁然开阔平坦，泥石流的动能急剧变小，最终停积下来，形成扇形、锥形或带形的堆积体，冲积洪积扇。当洪积扇稳定而不再扩展时，泥石流对其破坏力减缓而至消失。2、地质条件地质条件决定了松散固体物质来源，当汇水区和流通区广泛分布有厚度很大、结构松散、易于风化、层里发育的岩土层时，这些软弱土层是提供泥石流的主要固体物质来源。此外，还应注意到泥石流流域地质构造的影响，如断层、裂缝、劈理、片理、节理等发育程度和破碎程度，这些构造破坏现象是给岩层破碎创造条件，从而也为泥石流的固体物质提供来源。地层、地质构造和新构造运动(含地震)，对地形、地貌和疏松固体物质的产生起着控制作用、从而也控制了泥石流的分布状况。变质岩和黄土区泥石流最发育，岩浆岩和碎屑岩地区次之，碳酸盐岩地区泥石流最不发育。3、水文气象条件水既是泥石流的组成部分，又是搬运泥石流物质的基本动力。泥石流的发生与短时间内大量流水密切相关，没有大量的流水，泥石流就不可能形成。因此，就需要在短时间内有强度较大的暴雨或冰川和积雪的强烈消融，或高山湖泊、水库的突然溃决等。气温高或高低气温反复骤变，已经长时间的高温干燥，均有利于岩石的风化破碎，再加上水对山坡岩土的软化、潜蚀、侵蚀和冲刷等，使破碎物质得以迅速增加，这就有利于泥石流的产生。三、泥石流的防止措施三、泥石流的防止措施由于泥石流的发生极为迅速，它又是一种水、泥、石的混合物，而且泥石流来势突然、凶猛，冲毁力和摧毁力强；在堆积区堆积的范围和厚度迅速加大，故有着掩埋和破坏工程的威胁，故对泥石流应给予以防治。防治泥石流的原则是以防为主，兼设工程措施。可采用如下的防范措施。1、预防。在上游汇水区，作好水土保持工作，如植树造林，种植草皮等；调整地表径流，横穿斜坡修建导流堤，筑排水沟系，使水不沿坡度较大处流动，以降低流速；加固岸坡，以防岩土冲刷和崩塌，尽力减少固体物质来源。2、拦截在中游流通区，设置一系列拦截构筑物，如拦截坝、拦栅、溢流坝等。以阻挡泥石流中夹带的物质。用改变沟床坡降低流速的方法，防止沟床下切，如修建不太高的挡墙，筑半截堰堤等。3、排导在泥石流下设置排导措施使泥石流顺利排除。例如修排洪道、导流坝、急流坝，用以固定沟槽，约束水流，改善沟床平面、或者引导泥石流避开建筑物而安全地泄走。拦截措施拦截措施泥石流的排导第三节岩溶与土洞第三节岩溶与土洞一、基本概念岩溶（又称喀斯特Karst，南斯拉夫西北部沿海一带碳酸盐岩高原的地名），指由于地表水或地下水对可溶性岩石溶蚀的结果而产生的一系列地质现象，如溶沟溶槽、溶洞、暗河等。土洞指由于地表水和地下水对土层的溶蚀和冲刷而产生空洞，空洞的扩展，导致地表陷落的地质现象。二、研究意义岩溶与土洞作用的结果，可产生一系列对工程不利的地质问题，如岩石结构的破坏、地表突然塌陷、地下水循环改变等。这些现象严重地影响建筑场地的使用和安全。三、岩溶三、岩溶岩溶作用：凡是以地下水为主、地表水为辅，以化学过程为主（溶解和沉淀）、机械过程（流水侵蚀和沉积、重力崩塌和堆积）为辅的对可溶性岩石的破坏和改造作用。岩溶地貌：岩溶作用所造成的地表形态和地下形态。岩溶：岩溶作用及其所产生的水文现象和地貌现象。1、岩溶的主要形态岩溶形态指可溶岩被溶蚀过程中的地质表现，可分为地表岩溶形态和地下岩溶形态两类。地表岩溶形态有溶沟（槽）、石芽、漏斗、溶蚀洼地、坡立谷、溶蚀平原等；地下岩溶形态有落水洞（井）、溶洞、暗河、天生桥等。图5-3岩溶形态示意图岩溶形态示意图1-石林；2-溶沟；3-漏斗；4-落水洞；5-溶洞；6-暗河；7-钟乳石；8-石笋A、溶沟溶槽：生成于地表岩石表面，由地表水溶蚀与冲刷形成，在地表上会残留一些石芽地貌。B、漏斗：由地表水的溶蚀和冲刷并伴随塌陷作用而在地表形成的漏斗状形态。C、溶蚀洼地：由许多的漏斗不断扩大汇合而成，周围常有溶蚀残丘、峰丛、峰林，底部有漏斗和落水洞。D、坡立谷和溶蚀平原：坡立谷是一种大型的封闭洼地，也称溶蚀盆地；坡立谷再发展就形成溶蚀平原。在坡立谷或溶蚀平原内经常有湖泊、沼泽和湿地等。底部经常有残积洪积层或河流冲积层覆盖。E、落水洞和竖井：由岩层裂隙受流水溶蚀、冲刷扩大或坍塌而成，是地表通向地下深处的通道，其下部多与溶洞或暗河连通。F、溶洞：由地下水长期溶蚀、冲刷和塌陷作用而形成的近于水平方向发育的岩溶形态，洞内常有支洞、钟乳石、石笋和石柱等岩溶产物。G、暗河：为地下岩溶水汇集和排泄的主要通道。H、天生桥：溶洞或暗河洞道塌陷直达地表而局部洞道顶板不发生塌陷，形成的一个横跨水流的石桥。各种类型的岩溶地貌岩溶水的垂直分布I垂直循环带；II季节循环带；III水平循环带；IV深部循环带在岩溶地区地下水流动有垂直分带现象，因而所形成的岩溶也有垂直分带的特征2、岩溶的形成条件（1）、可溶性岩石根据岩石的溶解度，能造成岩溶的岩石可分三大组：1碳酸盐类岩石，如石灰岩、白云岩和泥灰岩；2硫酸盐类岩石，如石膏和硬石膏；3卤素岩，如岩盐。这三组岩石的溶解度低，但当水中含有碳酸时，其溶解度将剧烈增加。（2）、岩石的透水性岩石的透水性取决于岩石的裂隙度和孔隙度，对可溶岩的透水性来说，裂隙度比孔隙度更为重要。褶皱和断裂使岩石透水性加强，对溶岩发育具有一定的控制作用。岩体内裂隙，它们往往成为地下水流畅通的通道，是造成岩溶最发育之所在地。裂隙类型很多，而造成岩溶的裂隙以构造裂隙和层理裂隙影响最大。它是造成深处岩溶发育的必要条件之一。（3）、水的溶蚀性纯水的溶蚀力是微弱的，只有当水中含有CO2时才具有较强的溶蚀作用，将CaCO3溶解。天然水中含有一定量的侵蚀性CO2。当含有游离CO2的水与其围岩的碳酸钙（CaCO3）作用时，碳酸钙被溶解。（4）、水的流动性水在可溶岩体中流动是造成岩溶的主要原因。它主要表现为水在岩体中流动，地表水或地下水不断交替。因而造成水流一方面对其围岩有溶蚀能力，另一方面造成水流对其围岩的冲刷。桂林山水、云南石林我国国土面积13.5%为石灰岩危害：地下洞穴水库防止渗漏隧道和矿井涌水铁路、桥梁、厂房地基塌陷广西玉林岩溶地面塌陷破坏农田岩溶塌陷破坏高速公路岩溶塌陷破坏高速公路1988年6月，唐山市唐山市唐山市唐山市训练馆大厅产生岩溶塌陷全全国国岩岩溶溶塌塌陷陷危危险险性性分分区区图图l贵州水城是该省工业中心，贵州水城是该省工业中心，1967年始，建地下水年始，建地下水开采井开采井16口，抽水强度口，抽水强度0.643m3/S，水位降深，水位降深10.42，至，至1990年，出现塌坑年，出现塌坑900余个，余个，2030，深，深 10；l广东凡口铅锌矿疏干岩溶水，广东凡口铅锌矿疏干岩溶水，19651981年间产年间产生塌坑数千个，最大生塌坑数千个，最大40m余，深余，深30m余，危及房余，危及房屋屋6800m2，铁路，铁路4000m余；余；l恩口煤矿区疏干岩溶水，成恩口煤矿区疏干岩溶水，成5800个塌坑，毁个塌坑，毁9座座水库，万亩农田；水库，万亩农田；l抽汲岩溶水，武汉中南轧钢厂，抽汲岩溶水，武汉中南轧钢厂，抽汲岩溶水，武汉中南轧钢厂，抽汲岩溶水，武汉中南轧钢厂，19771977年始出现成年始出现成年始出现成年始出现成群塌陷，成坑群塌陷，成坑群塌陷，成坑群塌陷，成坑700800700800个，最大个，最大个，最大个，最大23m23m，深，深，深，深10m10m；l武汉陆家街，武汉陆家街，武汉陆家街，武汉陆家街，19881988年，塌陷影响城市交通、水电、年，塌陷影响城市交通、水电、年，塌陷影响城市交通、水电、年，塌陷影响城市交通、水电、厂矿、居民，停课停产半个月；厂矿、居民，停课停产半个月；厂矿、居民，停课停产半个月；厂矿、居民，停课停产半个月；l辽宁瓦房店抽岩溶水，塌陷辽宁瓦房店抽岩溶水，塌陷辽宁瓦房店抽岩溶水，塌陷辽宁瓦房店抽岩溶水，塌陷4km24km2，成坑，成坑，成坑，成坑2525个，达个，达个，达个，达70m70m，深，深，深，深10m10m，影响长大铁路，路基破坏，轨道，影响长大铁路，路基破坏，轨道，影响长大铁路，路基破坏，轨道，影响长大铁路，路基破坏，轨道悬空，中断行车悬空，中断行车悬空，中断行车悬空，中断行车8 8小时，恢复后限速小时，恢复后限速小时，恢复后限速小时，恢复后限速510km/h510km/h；l开采岩溶水，山东泰安开采岩溶水，山东泰安开采岩溶水，山东泰安开采岩溶水，山东泰安19771977年开始塌陷，对津浦年开始塌陷，对津浦年开始塌陷，对津浦年开始塌陷，对津浦铁路产生影响，多次中断行车；铁路产生影响，多次中断行车；铁路产生影响，多次中断行车；铁路产生影响，多次中断行车；三、土洞三、土洞土洞因地下水或者地表水流人地下土体内，将颗粒间可溶成分溶滤，带走细小颗粒，使土体被掏空成洞穴而形成。图5-4土洞的分布和发育示意图1-土洞；2-裂隙；3-石灰岩；4-粘性土；5-软土或稀泥1、土洞的形成条件土洞主要由潜蚀作用形成。潜蚀是指地下水流在土体中进行溶蚀和冲刷的作用。如果土体内不含有可溶成分，则地下水流仅将细小颗粒从大颗粒间的孔隙中带走，这种现象我们称之为机械潜蚀。如果地下水流先将土中可溶成分溶解，而后将细小颗粒从大颗粒间的孔隙中带走，具有溶滤作用的潜蚀称为溶滤潜蚀。2、土洞的类型（1）由地表水下渗发生机械潜蚀作用形成的土洞此类土洞形成因素有三点：土层的性质、土层底部有排泄水流及土粒的良好通道、地表水流能直接渗入土层。（2）由岩溶水流潜蚀作用形成土洞此类土洞发育的快慢取决于基岩面上覆土层性质、地下水的活动强度、基岩面附近岩溶和裂隙发育程度。四、岩溶与土洞的工程地质问题四、岩溶与土洞的工程地质问题岩溶与土洞地区对建（构）筑物稳定性和安全性有很大影响。1溶蚀岩石的强度大为降低。2造成基岩面不均匀起伏。3漏斗对地面稳定性的影响。4对地基稳定性的影响：分布密度与发育情况、埋深情况、抽水影响。五、岩溶与土洞地基的防治五、岩溶与土洞地基的防治在进行建（构）筑物布置时，应先将岩溶和土洞的位置勘察清楚，然后针对实际情况做出相应的防治措施。1挖填：即挖除溶洞或土洞中的软弱充填物，回填以碎石、块石或混凝土等，并分层夯实，以达到改良地基的效果。对于土洞回填的碎石上设置反滤层，以防止潜蚀发生。2跨盖：当洞埋藏较深或洞顶板不稳定时，可采用跨盖方案。如采用长梁式基础或桁架式基础或刚性大平板等方案跨越。3灌注：采用水泥或水泥粘土混合灌浆于岩溶裂隙中；对于土洞，可在洞体范围内的顶板打孔灌砂或砂砾。4排导：洞中水的活动可使洞壁和洞顶溶蚀、冲刷或潜蚀，造成裂隙和洞体扩大，或洞顶坍塌。因而对自然降雨和生产用水应防止下渗，采用截排水措施，将水引导至他处排泄。5打桩：对于土洞埋深较大时，可用桩基处理，如采用混凝土桩、木桩、砂桩或爆破桩等。其目的除提高支承能力外，并有靠桩来挤压挤紧土层和改变地下水渗流条件的功效。
