ER26500技术规格书.pdf

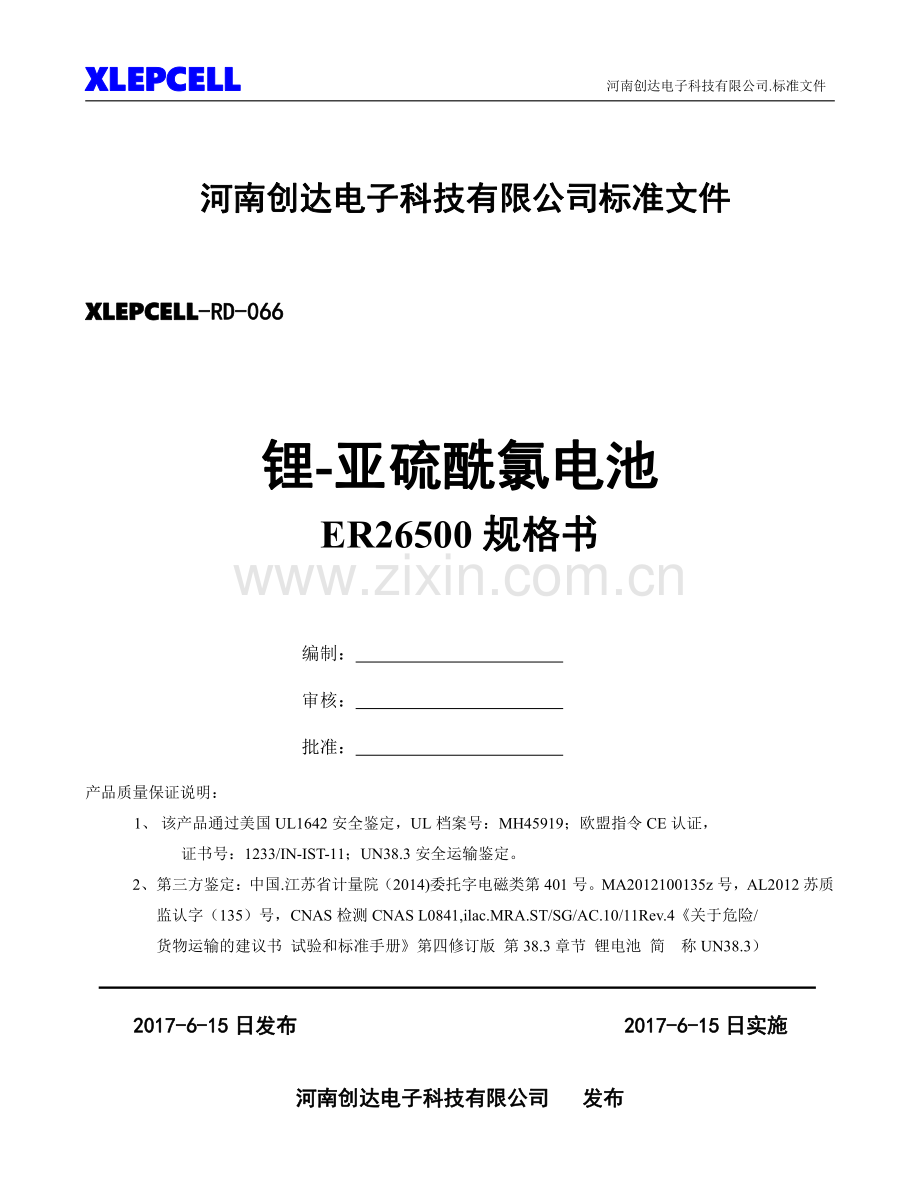

XLEPCELLXLEPCELL河南创达电子科技有限公司.标准文件河南创达电子科技有限公司标准文件河南创达电子科技有限公司标准文件XLEPCELLXLEPCELL-RD-0-RD-06666锂锂-亚硫酰氯电池亚硫酰氯电池ER26500 规格书规格书编制：审核：批准：产品质量保证说明：1、该产品通过美国 UL1642 安全鉴定，UL 档案号：MH45919；欧盟指令 CE 认证，证书号：1233/IN-IST-11；UN38.3 安全运输鉴定。2、第三方鉴定：中国.江苏省计量院（2014)委托字电磁类第 401 号。MA2012100135z 号，AL2012 苏质监认字（135）号，CNAS 检测 CNAS L0841,ilac.MRA.ST/SG/AC.10/11Rev.4关于危险/货物运输的建议书 试验和标准手册第四修订版 第 38.3 章节 锂电池 简称 UN38.3）2012017 7-6 6-1 15 5 日发布日发布2012017 7-6 6-1 15 5 日实施日实施河南创达电子科技有限公司河南创达电子科技有限公司发布发布XLEPCELLXLEPCELL河南创达电子科技有限公司.标准文件文件名称ER26500 技术规格书版 别A页次1/10文件编号XLEPCELL-RD-066受控号实施日期2017.6.151 1、适用范围：该产品规格书适用于河南创达电子科技有限公司出品的ER26500型锂-亚硫酰氯电池，规定ER26500型的性能指标、测试方法、品质控制，以及使用注意事项等。2 2、产品种类和产品型号：表一类别型号锂-亚硫酰氯柱式电池ER265003 3、基本特性：表3-1序号项目特性备注3.1型号ER265003.2开路电压（V）3.65-3.70V标称电压：3.60V（带载1.7mA，232）3.3额定容量（mAh）(860/4mA，2.0V 终止)9000测试容量会随着测试电流、环境温度、截止电压的变化而不同3.4负载电压（V）(贮存一年内，33mA/100，5秒之内)3.33.5最大可用持续工作电流（252下获得 50%的公称容量，终止电压 2.0V）16/200mA更高工作电流请向XLEPCELL公司咨询3.6最大脉冲电流400mA更高工作电流请向XLEPCELL公司咨询3.7外部尺寸（mm）直径26.2高度 H50.0见附图 123.8标准重量（g）523.9电池体积（cm3）273.10工作温度范围（）-55+85高于环境温度的使用可能会导致容量的减少以及在脉冲初始阶段的低电压读数。4 4、结构和外观XLEPCELLXLEPCELL河南创达电子科技有限公司.标准文件文件名称ER26500 技术规格书版 别A页次2/10文件编号XLEPCELL-RD-066受控号实施日期2017.6.154.1结构:采用玻璃/金属封接技术以及HPT专利密封封装技术确保电池密封性。（在1atm He下10-7atm.cc/秒）4.2外观：电池表面无划伤、裂纹、脏污、变形及电解液泄漏等缺陷。5 5、日期编码：在电池外套标贴上标示生产日期。方法：MMYY月年年月6 6、技术要求及性能：6.1技术要求：表6.1序号项目测试条件贮存 1-3 个月性能贮存 12 个月性能6.1.1开路电压室温低温高温252-4026023.633.70V3.633.70V3.633.74V3.633.73V3.623.72V3.643.74V6.1.2负载电压252，33mA/1003.3V3.3V6.1.3工作电压室温低温高温放电负载 4mA/860252-402602最低：3.4V最低：3.2V最低：3.5V最低：3.4V最低：3.0V最低：3.5V6.1.4工作寿命室温低温高温室温终止电压 2.0V放电负载 4mA/860252-402602最低：2250h最低：900h最低：2130h最低：2200h最低：900h最低：2120h放电负载 86252最低：130h最低：125h6.1.5耐漏性能在以上 1-4 项测试中没有电解液泄漏6.1.6变形在以上 1-4 项测试中电池尺寸没超出附图标准XLEPCELLXLEPCELL河南创达电子科技有限公司.标准文件文件名称ER26500 技术规格书版 别A页次3/10文件编号XLEPCELL-RD-066受控号实施日期2017.6.156.2 环境与安全测试性能：6.2.1安全性能：表6.2.1序号项目测试方法判定标准6.2.1.1外短路性能在+20和+60下，每个试验样品放入钢板匣内,依次以线规 1.3 毫米的铜线(No.30AWG)连接短路后；经过 24 小时后，观察试验结果80-130电池无泄漏6.2.1.2强制充电性能将每一实验电池与 12V 直流电源反极性连 接，承受 3 倍于厂家规定的充电电流（120mA），强制充电十二小时后，观察 试验结果电池无泄漏6.2.1.3过放电性能用一个已全放电的电池与其它新电串联起 来，强行放电 12 小时，然后观察试验结果电池无泄漏6.2.2适应环境性能：表6.2.2序号项目测试方法判定标准6.2.2.1高低温循环性能电池置于恒温箱内，30min 升温到 703保持4h，然后用 30min 降温到 203保持 2h，再用30min 降温到-403保持 4h，最 后再用 30min升温到 203。如此循环 10 次。电池无泄漏6.2.2.2低压性能（高空模拟）将实验电池放在真空箱内，其设定温度为203、设定气压为 11.6kPa，放置 6 小时 后取出观察测量电池无泄漏6.2.2.3自由跌落将每个实验电池从 1.9m 高处随意跌落到水泥地面上 10 次电池无泄漏6.2.2.4耐振动将实验电池装入盒内，且固定好。放到电 动仪上（振幅为 0.85mm），初始频率为 10Hz，接着以1Hz/min的速度增加至 55Hz，然后以同样的速度降至 10Hz。整个过程历时 90min。电池无泄漏6.2.2.5冲击将实验电池纵轴平行于水平面，直径 7.9cm 的测杆十交叉放置于其中心位置，然后将 9.1kg 重物从 61cm 高处跌落到实验电池上电池不爆炸、不起火6.2.2.6加热将试验用的电池放入烘箱中，以(52/min)至1502，然后保温 10min，最后恢复至室温电池不爆炸、不起火6.2.2.7挤压在+20下，样品挤压于台钳或液压顶杆 直径32mm 压头向垂直于电池竖轴方面对 电池施加压力。当达到最大压力 17.2MPa，即可卸压。电池不爆炸、不起火，允许泄漏XLEPCELLXLEPCELL河南创达电子科技有限公司.标准文件文件名称ER26500 技术规格书版 别A页次4/10文件编号XLEPCELL-RD-066受控号实施日期2017.6.157、性能测试7.1测试条件及仪器:7.1.1测试环境:除另有规定外，测试环境在以下条件下进行温度:252，相对湿度:6520%7.1.2电池的放置:测试时，电池应保持直立及正极向上。7.1.3测量仪器（1）电池尺寸测量采用精度不低于0.02mm的游标卡尺进行测量。（2）电压测量采用精度不低于0.5级，精确度0.01V，及内阻抗10M以上电压表进行。（3）电池重量测量采用精确度0.05g电子秤。（4）放电负载是包括所有外围电路的电阻及它们的误差在1%之内。7.2测试方法表7.2环境温度（A）稳定时间（B）室温252最小 12 小时低温-40212-24 小时高温60212-24 小时7.2.1尺寸用7.1.3（1）所指的仪器来测量，在测量电池高度时卡尺与电池接触部分应绝缘隔离，以免短路！7.2.2开路电压按表7-2，存放电池样品于要求温度1224小时，然后在同一温度用7.1.3(2)项中指定的电压表测量两极间的电压。7.2.3负载电压电池须在室温下用86电阻放电30min，根据7.1.3（2）项指定的电压表并联3.4中所规定的电阻测量电池两极间电压（注：负载电压取值为5秒内最大值）最低电压为 3.3V。XLEPCELLXLEPCELL河南创达电子科技有限公司.标准文件文件名称ER26500 技术规格书版 别A页次5/10文件编号XLEPCELL-RD-066受控号实施日期2017.6.157.2.4工作电压按表7-2，存放电池样品于A项温度，B项时间里，然后根据6.1.3项所指定的放电电阻把它们连续放电，1小时后读取电压数值即为工作电压。7.2.5重量测试按照7.1项所列出的测试条件下和仪器进行如表3-1中3.8项电池重量测试。7.3工作寿命按表7-2，存放电池样品于A项温度，B项时间里，然后根据6.1.4项指定放电电阻进行连续放电，当样品的电池电压低于终止电压2.0V时便停止放电测试。从接上电阻到放电终止的总时间即电池工作寿命。电池工作寿命应满足6.1.4项要求。7.4 电池气密性能测目测7.5变形按照 7.2 项所列出的测试条件下进行如表一 3.7 项（或附图 12）尺寸的测试。8、品质保证：8.1品质标准:根据产品规格书8.2检验单位：每一只电池为最基本的检验单位。8.3批次的定义：同一批次定义为在同一生产程序及系统下所生产出的电池及印有相同的批号（月和年）。9、质量一致性检验质量一致性检验，是用以判定电池生产过程中能否合格保证产品质量的稳 定性。可以参照GB2828.1-2003，GB2829-2002标准执行。具体抽样方案、检验项目、判定规则等事宜由供需双方协商确定。原则上质量一致性检验分为A、B、C 和D四组检验。9.1 A组检验依据供需双方协议，对提交批电池按照下表顺序进行100%的质量一致性检验。表9.1项目技术要求检验方法外观和标识5 项、7.4 项目测电池电压6.1.1 项、6.1.2 项、6.1.3 项7.1 项、7.2.2 项、7.2.3 项XLEPCELLXLEPCELL河南创达电子科技有限公司.标准文件文件名称ER26500 技术规格书版 别A页次6/10文件编号XLEPCELL-RD-066受控号实施日期2017.6.159.2 B组检验从B组检验的提交批次中随机抽取样品，检测项目、顺序、检查水平和AQL参照表9.2进行。表9.2项目技术要求检验方法检验水平AQL外形尺寸3.7 项7.1.3（1）S-30.65重量3.8 项7.1.3（3）项、7.2.5 项S-30.659.3 C组检验从C组检验的提交批次中随机抽取样品，检测项目、顺序、检查水平和 AQL参照表9.3进行。表9.3项目技术要求检验方法检验水平AQL开路电压6.1.3 项7.1 项、7.2.4 项S-30.65工作寿命6.1.4 项7.1 项、7.3 项S-30.659.4 D组检验D组检验是在订购方或在订购方的监督下进行的检验。检测项目、顺序、检查水平和AQL参照表9.4进行。在D组检验结果得出之前，样本所代表的提交批次不应停止发货。表9.49 9.5 5参数测量公差，相对于规定值和实际值，所有控制值或测量值的精度应在下述公差范围内：表9.5电压电流容量温度时间重量尺寸1%1%1%2%0.1%0.1%0.1%上述公差包括了所有的测量仪器的准确度，所采用的测试方法以及所有其他测试过程中引入的误差。1 10 0、包 装、运输与储存1 10 0.1 1包装标准包装:每箱装 240 只电池。项目技术要求检验方法检验水平AQL储存与容量6.1.4 项7.1 项、7.3 项S-30.65纸箱外形尺寸包装箱净重包装箱毛重340*265*32512.48Kg13.0KgXLEPCELLXLEPCELL河南创达电子科技有限公司.标准文件文件名称ER26500 技术规格书版 别A页次7/10文件编号XLEPCELL-RD-066受控号实施日期2017.6.151 10.2 环保该产品不含一级环境管理物质。10.3.生产标准及产品认证生产的产品满足国际 IEC 标准；产品通过了 UL、UN 安全认证。10.4 运输电池在运输过程中，应避免日晒、火烤、雨淋、水浸及与腐蚀性物质放在一起。运输和装卸中的冲击、震动应限制在最小程度。对于纸质的包装箱堆放高度不得超过 1.5 米。电池长途运输时，如是船运，应放在远离发动机的地方；夏季不应该长期滞留在不通风的环境内。10.5 储存电池应保存在 1025（不可超过 30）、湿度 45%75%的环境中。电池储存时要远离热源，也不能置于阳光直射的地方，保证清洁、凉爽、干燥、通风，并不受气候影响。电池的堆放高度取决于包装强度，一般规定纸质包装箱堆放高度不得超过 1.5 米，木箱不超过 3 米。电池以原包装存放和陈列电池，去掉包装后电池乱堆放，易引起电池短路和损坏11、安全事项：X XL LE EP PC CE EL LL L锂电池使用无污染的材料，采用独特的技术生产而成；全面通过UL安全认证，但作为一种锂电池，它与其它类型电池一样在遭到机械性损坏时，具有一定的危险性，因此在X XL LE EP PC CE EL LL L锂电池的装卸和使用过程中，须遵守以下几点防患措施：严禁将电池正负极直接短路；禁止对电池充电、正负极反接；严禁过放电、挤压、刺穿和焚烧电池；禁止在电池表面直接焊接，应使用预先装有导耳或引线的电池；不要将新旧电池混用或与其他不同型号的电池混用；不要将不同生产商生产的电池组装在一起；不要在允许温度范围（-55-85）之外的环境中使用电池；不要使用带有严重伤痕或变形的电池；不要对电池进行分解；电池使用至终止电压（2.0V或用电器停止工作电压）时应及时从仪器中取出，并深埋于地下或投入深水中。XLEPCELLXLEPCELL河南创达电子科技有限公司.标准文件文件名称ER26500 技术规格书版 别A页次8/10文件编号XLEPCELL-RD-066受控号实施日期2017.6.15警警示示不要把电池放在热皿器，洗衣机或高压容器中。不要把电池同干电池或其他原电池一起使用，也不要把不同包装、不同型号或不同品牌的电池一起使用。在使用或储存期间如发现电池有发热、散发气味、变色、变形或其他异常之处停止使 用。不要对电池充电。不要使电池强制放电。当发现电池漏液或散发出难闻的气味时立即远离。如果电解液渗透到你的皮肤或衣服上，立刻用清水清洗。如果电解液渗出并进入你的眼睛里，不要揉擦你的眼睛，立刻用干净的水清洗并去医院检查。对电池进行串并联应与河南创达电子科技有限公司联系。注注意意把电池放在小孩触摸不到的地方以免吞食。在使用电池时，应仔细阅读并注意使用中的注意事项。在将电池装入设备或从设备中取出之前详细阅读。电池负载电压低于 2.0V 后，电池要立即从设备中取出。当长期不用时，要将电池从设备中取出并放在常温低湿的环境中保存。如果电池的接线端变脏，在使用之前用干布擦净。电池应在远离静电的场所使用和储存。1 12 2、产品责任说明您您必必须须严严格格遵遵照照河河南南创创达达电电子子科科技技有有限限公公司司产产品品技技术术规规格格书书和和文文件件后后面面的的注注释释操操作作，由由于于误误用用会会引引起起电电池池过过热热而而发发生生火火灾灾或或爆爆炸炸，造造成成人人体体伤伤害害及及财财产产损损失失。对对于于没没有有按按照照规规格格书书进进行行操操作作所所造造成成的的任任何何意意外外事事故故，X XL LE EP PC CE EL LL L公公司司不不承承担担任任何何责责任任。1 13 3、电池尺寸图XLEPCELLXLEPCELL河南创达电子科技有限公司.标准文件文件名称ER26500 技术规格书版 别A页次9/10文件编号XLEPCELL-RD-066受控号实施日期2017.6.151414、电池结构图、电池结构图1 15 5、电池材料说明名称材料产地备注正极碳（C）中国电池级负极金属锂（Li）日本电池级隔膜玻璃纤维美国锂电池专用电解液亚硫酰氯（SOCL2）德国电池级钢壳不锈钢韩国/日本304气密性玻璃钢美国军工电子密封专用XLEPCELLXLEPCELL河南创达电子科技有限公司.标准文件文件名称ER26500 技术规格书版 别A页次10/10文件编号XLEPCELL-RD-066受控号实施日期2017.6.1516.电池性能1.1.放电性能（放电性能（+2 25 5）2.2.电压与温度关系电压与温度关系3.3.容量与电流容量与电流、温度温度关系关系4.4.储存特性储存特性注意注意：请严格按照河南创达电子科技有限公司产品技术规格书操作。本资料仅为参考，如有变动，以最新发布的版本为准。本资料的解释权属于河南创达电子科技有限公司。
