老口泵站-检验批的划分专项方案.doc

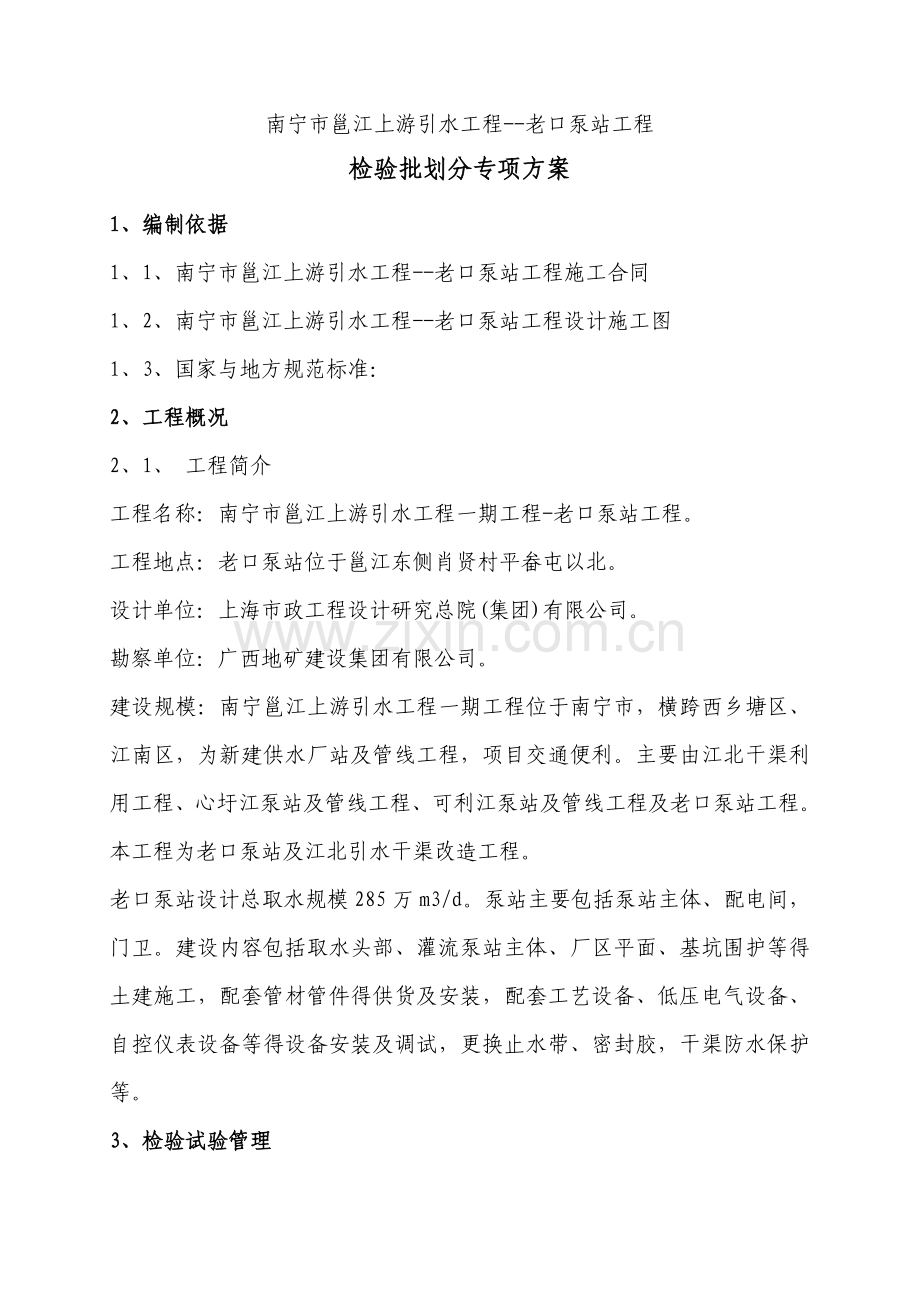

目录1、编制依据22、工程概况33、检验试验管理44、检验批得划分6南宁市邕江上游引水工程-老口泵站工程检验批划分专项方案1、编制依据1、1、南宁市邕江上游引水工程-老口泵站工程施工合同1、2、南宁市邕江上游引水工程-老口泵站工程设计施工图1、3、国家与地方规范标准：2、工程概况2、1、 工程简介工程名称：南宁市邕江上游引水工程一期工程-老口泵站工程。工程地点：老口泵站位于邕江东侧肖贤村平畚屯以北。设计单位：上海市政工程设计研究总院(集团)有限公司。勘察单位：广西地矿建设集团有限公司。建设规模：南宁邕江上游引水工程一期工程位于南宁市，横跨西乡塘区、江南区，为新建供水厂站及管线工程，项目交通便利。主要由江北干渠利用工程、心圩江泵站及管线工程、可利江泵站及管线工程及老口泵站工程。本工程为老口泵站及江北引水干渠改造工程。老口泵站设计总取水规模285万m3/d。泵站主要包括泵站主体、配电间，门卫。建设内容包括取水头部、灌流泵站主体、厂区平面、基坑围护等得土建施工，配套管材管件得供货及安装，配套工艺设备、低压电气设备、自控仪表设备等得设备安装及调试，更换止水带、密封胶，干渠防水保护等。3、检验试验管理3、1 检验试验职责3、1、1总工程师负责对检验与实验得总体安排。3、1、2各专业得物质部确保对采购得原材料、半成品、工程设备以及发包方提供得产品得质量负责。3、1、3各专业得质量工程师应对在施工过程中使用得各种原材料、半成品、施工过程得质量监控负责。3、1、4各专业现场工程师按规范标准负责对各工程得施工质量负责。3、1、5检验与实验人员应按规范标准负责对现场原材料、半成品得取样、送检得质量负责。3、1、6对委托得检验与实验得检测单位，必须就是合格得单位，并对送委托得各种检验实验得原材料、半成品得检验质量负责。3、2 检验试验制度3、2、1 检验工作制度送检人员必须严格按规范以及业主、监理对原材料、半成品等进行复试，并在监理得见证下进行取样送检，送经监理审查通过得检测单位试验。3、2、2 检验试验资料管理制度3、2、2、1、做好原材料、半成品得检验与试验委托单、委托登记台帐、试验记录、检验试验台帐、检验试验报告、专项试验报告单、不合格得原材料、半成品台帐等相关资料得记录、并做好收集整理归类管理与移交工作。3、2、2、2、做好各种新进原材料得收集整理工作，并阶段性得移交给档案资料员。3、2、2、3、各种原材料得取样与半成品送检应与工程同步（提前）不能后于工程施工。3、3 检验与试验工作程序4、检验批得划分 划分检验批时根据施工进度及现场实际情况，将高程81m高程基础顶面标高以上部分结构纳入主体结构分部工程进行检验批得划分。 泵房工程得检验批得划分具体如下表 分部工程、分项工程、检验批划分表 序号分部工程子分部分项工程检验批备注1地基与基础土方工程土方开挖土方开挖工程检验批按施工段划分2土方回填土方回填工程检验批按施工段划分3桩基础混凝土灌注桩混凝土灌注桩（钢筋笼）工程检验批按施工段或施工条件划分4混凝土灌注桩工程检验批按施工段或施工条件划分5混凝土基础模板模板安装工程检验批按施工段划分6模板拆除工程检验批按施工段划分7钢筋钢筋加工工程检验批按施工段划分8钢筋连接工程检验批按施工段划分9钢筋安装工程检验批按施工段划分10混凝土混凝土原材料及配合比设计检验批按施工段划分11混凝土施工检验批按施工段划分12主体结构混凝土结构模板模板安装工程检验批按施工段划分13模板拆除工程检验批按施工段划分14钢筋钢筋加工工程检验批按施工段划分15钢筋连接工程按施工段划分16钢筋安装工程检验批按施工段划分17混凝土混凝土原材料及配合比设计检验批按施工段划分18混凝土施工检验批按施工段划分19混凝土外观质量检验批按施工段划分20现浇结构现浇结构检验批按施工段划分21砌体结构填充墙砌体填充墙砌体工程检验批按施工段划分22配筋砖砌体配筋砖砌体工程检验批按施工段划分23建筑装饰装修地面混凝土垫层水泥混凝土垫层工程检验批按施工段及每层划分24泡沫砼保温层泡沫混凝土保温层工程检验批按施工段及每层划分25细石砼保护层细石混凝土保护层工程检验批按施工段划分2650厚全轻砼保温层全轻混凝土保温层工程检验批按施工段划分27抹灰一般内抹灰一般抹灰工程检验批按施工段或自然间划分（按每50间为一个，不足50间划一个）28门窗木门制作、安装木门制作工程检验批按施工段或每100樘划分（不足100樘划分一个检验批）29木门安装工程检验批按施工段或每100樘划分（不足100樘划分一个检验批）30塑钢门窗安装塑钢门窗安装工程检验批按施工段或每100樘划分（不足100樘划分一个检验批）31特种门安装特种门安装工程检验批按施工段或每50樘划分（不足50樘划分一个检验批）32门窗玻璃安装门窗玻璃安装工程检验批按施工段或每100樘划分（不足100樘划分一个检验批）33饰面砖厨房、厕所瓷砖墙面饰面砖粘贴工程检验批按施工段或自然间划分（按每50间为一个，不足50间划一个）34涂饰水性涂料涂饰水性涂料涂饰工程检验批按施工段或自然间划分（按每50间为一个，不足50间划一个）35细部护栏与扶手制作、安装护栏与扶手制作与安装工程检验批按施工段或每50间（处）划分36屋面工程基层与保护找平层屋面找平层检验批按施工段划分37保护层细石混凝土防水层检验批按施工段划分38保温与隔热保温层及隔热屋面保温层检验批按施工段划分39防水与密封卷材防水层卷材防水层检验批按施工段划分40细部构造女儿墙及水落口细部构造检验批按施工段划分4、5、安装工程检验批得划分序号分部工程子分部分项工程检验批（按施工段、楼层及系统划分）备注1建筑给水、排水室内给水系统室内给水管道及配件安装室内给水管道及配件安装检验批按施工段划分2室内给水设备安装室内给水设备安装检验批按施工段及系统划分3室内排水系统室内排水管道及配件安装室内排水管道及配件安装检验批按施工段划分4雨水系统雨水管道及配件安装屋面雨水管道及配件安装检验批（3批）按施工段及系统划分（泵房为一施工段，每系统一批）5卫生洁具卫生洁具及给水配件安装室内厨、房厕所洁具安装及给水配件安装检验批（96批）按施工段划分（泵房为一施工段）6卫生洁具排水管道安装室内厨房、厕所洁具排水横支管及洁具接口安装检验批（12批）按施工段划分（泵房为一施工段）7室外给水排水系统室外给水管道安装从室外给水配点至室内得给水管道安装检验批（3批）按施工段及系统划分（泵房为一施工段，每系统一批）8室外排水管道安装从室内至室外排水井或沟得排水管道安装检验批（3批）按施工段及系统划分（泵房为一施工段，每系统一批）9室外排水管沟及井池室外排水管沟及井得开挖与砌筑检验批（3批）按施工段划分（泵房为一施工段，每施工段一批）10建筑电气电气动力成套配电柜、控制柜与动力、照明配电箱安装室内配电箱、安装检验批（96批）按施工段划分（泵房为一施工段，每层为一批）11桥架安装与桥架内电缆敷设室内桥架安装与桥架内电缆敷设安装检验批（12批）按施工段划分（泵房为一施工段，每段一批）12电线、电缆导管与线槽敷设电线、电缆导管得预埋及明设安装检验批（96批）按施工段划分（泵房为一施工段，每施工段为一批）13电线、 电缆穿管与线路敷设室内布线安装检验批（12批）按施工段划分（各栋楼为一施工段，每施工段为一批）电缆头制作、接线与绝缘测试电缆头制作、接线与绝缘测试检验批按施工段及系统划分（泵房为一施工段，每系统一批）15电气照明安装成套配电照明配电箱安装室内住宅照明配电进户配电箱安装检验批按施工段划分（泵房为一施工段，每层为一批）16桥架安装与桥架内电缆敷设桥架安装与桥架内电缆敷设检验批按施工段划分（泵房为一施工段）17电线、电缆导管与线槽敷设照明配电线路线管得预埋安装检验批按施工段划分18电线、电缆穿管与槽敷设室内布线安装检验批按施工段划分19电缆头制作、接线与线路绝缘测试电缆头制作、接线与线路绝缘测试检验批按施工段及系统划分20普通灯具安装住宅普通灯具安装检验批按施工段划分21专用灯具安装应急照明灯具安装检验批按施工段划分22开关、插座安装室内开关及插座得安装检验批按施工段划分建筑物照明通电试运行建筑物照明通电试运行检验批按施工段划分23防雷及接地安装接地装置安装基础防雷接地安装检验批按施工段及系统划分24避雷引下线与变配电室接地干线敷设避雷引下线与变配电室接地干线敷设检验批按施工段及系统划分25建筑物等电位连接厕所等电位安装检验批按施工段及系统划分26接闪器安装屋面明装避雷带安装检验批按施工段及系统划分
