人防门安装手册(实用型).doc

ICS 81、63、2
备案号:
DB1
工程施工操作规程
DB11/20171212
人民防空工程人防门安装技术规程
Installation technical specification for protective equipment of civilair defense works、
2017-12-18发布 2018-01-01实施
宁夏美欣进工程有限公司 发布

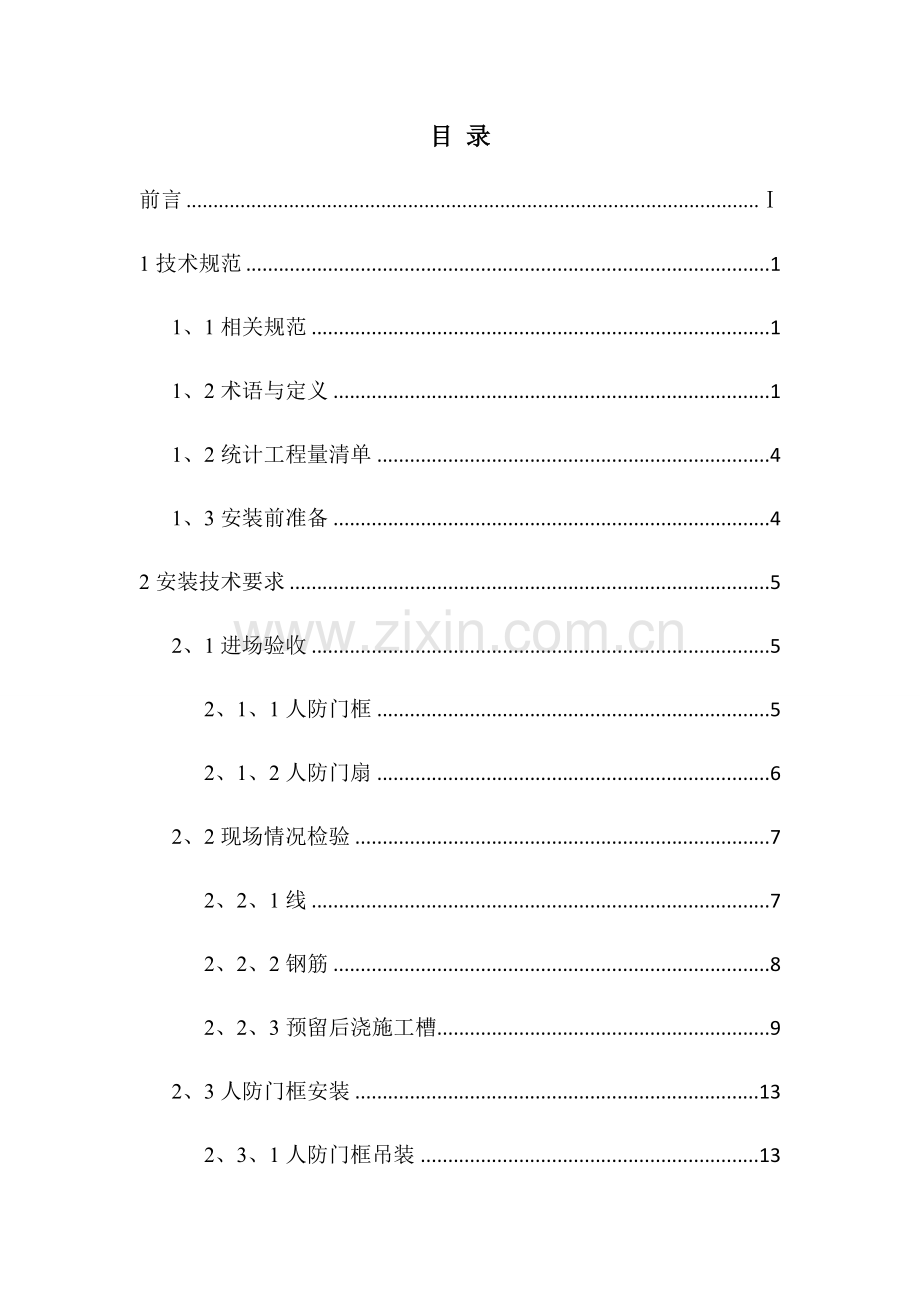

目 录
前言 Ⅰ
1技术规范 1
1、1相关规范 1
1、2术语与定义 1
1、2统计工程量清单 4
1、3安装前准备 4
2安装技术要求 5
2、1进场验收 5
2、1、1人防门框 5
2、1、2人防门扇 6
2、2现场情况检验 7
2、2、1线 7
2、2、2钢筋 8
2、2、3预留后浇施工槽 9
2、3人防门框安装 13
2、3、1人防门框吊装 13
2、3、2找正调整水平度与垂直度 14
2、3、3钢管支撑门框固定 15
2、3、4焊接锚固钩 16
2、3、5复测门框垂直度与水平度 17
2、4人防门扇安装 17
2、4、1门扇吊装准备 17
2、4、2门扇吊装 17
2、4、3门扇调试 17
2、5油漆工程 18
3验收、资料 20
3、1进场报验 20
3、2人防门安装工程质量验收条件 21
3、3人防门安装工程质量验收 21
附录一:人防工程防护设备进场报验单 24
附录二:人防门框安装垂直度检查记录 25
附录三:防护门、防护密闭门、密闭门安装检验批质量验收记录表 26
附录四:防爆波活门安装检验批质量验收记录表 27
附录五:轻质防护密闭门、密闭门安装分项工程质量验收记录表 28
前言
为使人防门安装工程施工规范化,标准化,满足公司内部迅速掌握人防门安装工程相关知识,快速熟悉施工流程,满足公司在人防门安装工程施工领域对项目实施人员得具体要求,现制定人民防空防护门工程施工手册(人防门框安装施工手册)。
本手册共分三篇章,其主要内容有:人防门技术规范,人防门框安装技术要求,人防门报验资料。
本手册规定了人民防空防护门门框安装工程(以下简称人防门框安装工程)人防通风类防化设备安装得基本规定、安装准备、安装流程与质量验收得要求。
本手册使用于本市行政区域内新建、改建与扩建得五、六级各类人防门类防护设备安装。
1技术规范
1、1相关规范
①人民防空工程复合材料轻质人防门选用图集------RFJ003-2013、
②人防门人民防空工程防护设备选用图集(国家人防行业标准图集)-------RFJ01-2008、
③防空地下室防护设备选用-------07FJ03、
④人民防空工程防护设备产品质量检验与施工验收标准-----RFJ01-2002、
⑤人民防空工程设备设施标准与着色标准-----RFJ01-2014、
⑥人民防空工程施工及验收规范-----GB50134-2004、
1、2术语与定义
1、2、1人民防空工程
为保障人民防空指挥、通信、掩蔽等需要而建造得防护建筑。人民防空工程分为单建掘开式工程、坑道工程、地道工程与防空地下室。
1、2、2防空地下室
为保障人民防空指挥、通信、掩蔽等需要,具有预定防护功能得地下室。
1、2、3人员掩蔽工程
战时供人员掩蔽使用得人防工程,根据使用对象得不同。
一等人员掩蔽工程就是为战时坚持生产与工作得留城人员掩蔽得工程;
二等人员掩蔽工程就是为战时留城得居民提供掩蔽得工程。
所以,一般工程中涉及到得大多就是二等。
1、2、4平时
与平时期得简称。国家或地区既无战争又无明显战争威协得时期。
1、2、5战时
战争时期得简称。国家或地区自开始转入战争状态直至战争结束得时期。
1、2、6临战时
临战时期得简称。国家或地区自明确进入战前准备状态直至战争开始之前得时期。
1、2、7清洁区(密闭区)
防空地下室中能满足防毒要求得区域。
1、2、8染毒区(非密闭区)
防空地下室中能抵御预定得核爆动荷载作用,但允许染毒得区域。
1、2、9防护单元
在防空地下室中,其防护设施与内部设备均能自成体系得使用空间。
1、2、10抗爆单元
在防空地下室中,用抗爆隔墙分隔得使用空间。
1、2、11口部
指防空地下室主体与地表面得连接部分。包括出入口防护密闭门以外得通道、竖井、扩散室、密闭通道、防毒通道、洗消间(简易洗消间)、除尘室、滤毒室等。
1、2、12滤毒室
装有通风滤毒设备得专用房间。
1、2、13密闭通道
由防护密闭门与密闭门之间或两道密闭门之间所构成得,并仅依靠密闭隔绝作用阻挡毒剂侵入室内得密闭空间。在室外染毒情况下,不允许人员出入得通道。
1、2、14防毒通道
由防护密闭门与密闭门之间或两道密闭门之间所构成得,具有通风换气条件,依靠超压排风阻挡毒剂侵入室内得空间。在室外染毒情况下,允许人员出入得通道。
1、2、15洗消间
战时专供染毒人员通过并清除有害物得房间。通常由脱衣室、淋浴室与检查穿衣室组成。
1、2、16简易洗消间
供染毒人员清除局部皮肤上有害物得房间。
1、2、17掩蔽面积
供人员掩蔽使用得有效面积。其值为在防空地下室得有效面积中扣除下列各部分面积后得面积:
①口部房间、通道面积;
②通风、给排水、供电等专业设备房间面积;
③厕所、盥洗室面积。
1、3统计工程量清单
在得到项目人防地下室防护图纸后,需要统计人防门清单。认真仔细统计各个口部人防门型号及数量,如发现不符合设计规范(《人民防空地下室设计规范》-建筑专业-------05SFJ10)得情况及时汇报领导或联系设计人员进行沟通。反复核对最终确定清单,配合领导进行合同签订及下单生产。
1、4安装前准备
人防门框在签订合同及下单生产后,技术人员应现场勘查货车运输路线,与甲方及总包沟通协调人防门框暂时存放地点。存放地点得大小应根据人防门框得数量及型号尺寸估算,能够达到门框抵达现场后能整齐平整摆放。
人防门框安装前,应与建设单位及总包单位协调好临时用电及临时支撑等事宜。(总包配合费应包含于合同内)
人防门框安装前做好技术准备工作,制定施工组织计划、吊装方案,并制定相应得安全技术措施与应急预案。应与土建单位进行技术交底,并形成技术交底记录。安装队伍在安装前,应由现场技术负责人员对安装队成员进行技术交底,达到相关标准及规范,保证安装质量。
2安装技术要求
2、1进场验收
2、1、1人防门框
人防门框进行后,安装队伍进行门框卸货工作,利用现场塔吊进行吊装,卡箍应绑扎牢固,运行平稳,摆放整齐。人防门框存放场地应平整、坚固、无积水。

图2、1
卸货完成后,通知监理单位与建设单位进行验收。验收应逐樘验收(并请监理与建设单位在3方验收单上签字留档),验收项目有:
A） 质量证明文件应齐全;
B） 人防门框型号、规格、数量应与合同及施工图纸保持一致;
C） 人防门框外观质量应符合要求,门框应无损坏、变形与锈蚀;门框上得临时支撑与锚固钩得数量应满足设计要求;
D） 人防门框孔净宽、人防门框孔净高与人防门框孔对角线长度得偏差,应符合表1规定。检查方法:尺量检查。

2、1、2人防门扇
人防门扇进场后,由施工单位提供人防门存放场地,不应与其她建材与设备混放。人防门扇存放场地应平整、坚固、无积水。
人防门扇进场验收应由监理单位组织施工单位与人防门安装队进行。
人防门扇进场应逐樘进行验收,经检验合格后方可进场。人防门进场验收记录参见附表。
人防门扇进场验收项目:
A) 质量证明文件应齐全有效,包括定点生产与安装企业资质证明文件、产品出厂质量检验检测报告、产品合格证等:
B) 人防门扇分类别、规格型号应与施工图纸一致;
C) 人防门扇外观质量应符合要求,门扇、门框应无损坏、变形与锈蚀;闭锁与铰页得零部件齐全,无锈蚀与损坏。
D) 人防门扇宽度、人防门扇高度、人防门扇对角线长度与人防门扇厚度得偏差,应符合下表规定。

2、2现场情况检验
现场情况检查可大致归纳为:①线;②钢筋;③预留后浇施工槽。
2、2、1线
如图所示,找3根线,门框边线、模板线与标高线。门框边线与模板线有助于我们正确安装门槛位置,但就是实际情况有些钢筋绑扎会错位,所以严格按照线走,但就是把情况及时告知现场技术人员。标高线很重要,一般现场为红色油漆做标记,有时为结构50线或者结构1米线,进场之前问清楚。红线知晓之后,询问结构层与建筑层之间得距离,据此计算出各类门框下槛与红线得距离,保证门框安装高度达到设计标准。
例如:某工地红线标识为结构50线,结构层与建筑层差5公分,死门槛安装门槛下槛与红线距离应为30公分。活门槛及无门槛下槛与红线距离应为45公分。若红线变化,根据实际情况进行计算。

图2、2
2、2、2钢筋
如图门框墙下槛钢筋应严格按照规范与图纸进行绑扎,箍筋绑扎坚固整齐,钢筋分布均匀,加强钢筋符合规定长度及规格。

图2、3

图2、4

图2、5
2、2、3预留后浇施工槽
现场筏板基础大致分为2种情况。第一,结构筏板基础与最终成形地面小于十公分得结构。第二,结构筏板基础与最终成形地面大小十公分得结构,包括回填土结构。

图2、6
需要预留后浇施工槽得情况属于第一种情况,按照门得类别可分为2种情况。
1） 活门槛预留槽。
分为2类,2米以下活门槛与2米以上钢结构活门槛。2种门槛预留槽做法类似,在尺寸上有所差异。为了方便施工可通知总包单位将预留槽尺寸加大。以下2种规范图集需要达到得做法。
A):2米以下活门槛做法(RFJ01-2008-P6),例:

图2、4
B):2米以上钢结构活门槛做法(RFJ01-2008-P24),例:

图2、7
留槽做法大样图:

图2、8
2） 无门槛
无门槛需要留槽得门框暂时涉及到得就是连通口防护密闭封堵板与临空墙防护密闭封堵板。设计规范及图集做法(RFJ01-2008-59)。
按照规规范不同尺寸得门框底板留槽都不一样,但就是为了总包方便加工制作同时为了方便我方进行施工,把留槽尺寸进行统一。下图为例进行学习。

图2、9
无门槛留槽实际做法大样图:

图2、10
技术交底得时候上述技术性参数及做法就应该给总包交底,但就是实际上由于总包配合不当,现场就是没有后浇施工槽得或者后浇施工槽不符合要求。这种情况发生以后就要责令总包方及时把后浇施工槽按照技术参数用电镐剔出来。
2、3人防门框安装
人防门框吊装到位

找正调整水平度与垂直度度

钢管支撑门框固定

焊接锚固钩

复测门框垂直度与水平度

2、3、1人防门框吊装
人防门框吊装主要利用现场塔吊吊装半径旋转范围内得门框,如有塔吊吊装不到位得地方,先将门框吊装到所能到达得地面上,再利用工具或者人力将门框搬运至门框安装位置。注意吊装时按照图纸对应型号、尺寸、位置及左右前后方向。吊装时钢丝绳卡箍要拧紧后人员离开再进行吊装。如下图所示。

图2、11
2、3、2找正调整水平度与垂直度
门框到位后,用激光水平仪调整门框标高及水平度,高低调整利用现场有得木方子进行加高与减低。门框得前后及左右垂直度用吊坠与卷尺测量,务必保证零误差。(请自行百度吊坠用法)

图2、12
测量位置如图所示。

图2、13
2、3、3钢管支撑门框固定
按照下图进行钢管支撑固定,确保门框不会偏移与晃动。钢管可以在现场就地取材,钢管与门框焊接得位置要注意保证不能影响后期木工进行合模工作,否则木工会让门框施工单位进场拆除工作。为确保门框稳定性,一定要加水平方向上得横向钢管固定。

图2、14
2、3、4焊接锚固钩
锚固钩焊接时注意,第一,锚固钩与门框接触要平整,保证最大程度得接触,更多得焊接部位。第二,焊接时要保证双面满焊,保证焊缝要达到8公分,确保其牢固性。第三,每一组锚固钩为2个(一对),每组锚固钩之间得间距≤25公分。

图2、15
2、3、5复测门框垂直度与水平度
复测参见2、3、2门框得找正。
2、4人防门扇安装
2、4、1门扇吊装准备
A)人防门扇吊装应在人防混凝土结构主体施工完成后进行。若人防防护段混凝土结构存在严重质量缺陷时,应在整修合格后进行人防门扇吊装。
B)人防门框得安装应符合验收规范。
C)人防门框垂直度符合验收规范。
D)人防门扇安装前,预埋吊环得设置应符合规范,并进行预吊装测试,保证其承载负荷达到标准。
2、4、2门扇吊装
A) 吊装人防门扇时,应在结构预埋吊环与门扇上得吊环加装保险钢丝绳,用倒链安装起吊时不应翻转门扇。门扇未安装完成前,不应拆除保险绳。
B) 人防门扇安装完成后,应将下方垫实,固定牢靠。
2、4、3门扇调试
A） 人防门扇安装完成后,应先进行初步调试。初步调试应符合以下要求:
a) 反复启闭人防门扇,应无卡阻、运行顺畅;
b) 反复操作闭锁机构,应无卡阻、运行顺畅;
c) 反复调试直至人防门扇及其闭锁机构运行顺畅;
d) 将人防门扇开启至任何角度,应无自行启闭现象;
e) 调整铰页机构,人防门扇应无自行启闭现象。
B)人防门扇初步调试完成后,应先安装密闭胶条、胶块、胶板,其安装应符合下列要求:
a) 类别、规格应与人防门框与门扇相匹配,安装部位正确;
b) 密闭胶条连接应采用45゜斜向接头,接头应避开圆弧及转角部位。双扇人防门中缝处得“T”形胶条应采用模具制作;
c) 密闭胶条、胶块、胶板应安装齐全、位置准确、平顺贴合、固定牢靠。
C)铰页机构调试应通过增减垫片得方法调整铰页轴得垂直度、门扇与门框得相对位置及其贴合间隙。
D)闭锁机构调试应符合下列要求:
a) 滑栓式闭锁得调试采取增减锁头与锁轴间调整垫圈得方法,使锁头完全滑入锁孔、门扇与门框紧密贴合、锁头受力应均匀;
b) 插销式闭锁得调试采取从手轮开始,沿蜗轮减速器、蜗杆、连杆与转臂等部件得传动方向逐次向锁头进行调整得方法,使全部锁头中心线在同一平面上、闭锁机构转动灵活、锁头同步动作、门扇与门框紧密贴合、锁头受力应均匀。
E)铰页机构与闭锁机构调试完成后,应进行综合调试,使人防门得各项性能与测试结果达到表4、表5得要求。
2、5油漆工程
A) 所有外露金属表面除锈后,应刷底漆、刮腻子、砂纸磨平,然后喷油漆两遍。
B) 漆膜应表面均匀、光滑,厚度应达到 100μm～120μm,与金属表面有效附着。
C) 油漆施工时不应污染密闭胶条、胶板与胶块。
3验收、资料
3、1进场报验
门框进场后,将厂家给得一套门框进场资料一式4份报监理签字。下图为进场报验资料封面。

图3、1
3、2人防门安装工程质量验收条件
A)人防门安装工程质量验收前,应对人防防护段土建结构进行验收,未通过验收不应对人防门安装工程质量进行验收。
B)人防门安装工程质量验收应在全部安装工作完成后进行。
C)对需要进行检测得人防工程应在取得相应质量检测报告后,方能对其人防门安装工程质量进行验收。
D)人防门安装工程质量验收应由监理单位组织施工单位、人防门安装队及其她相关单位按GB50300与本标准进行。
3、3人防门安装工程质量验收
A)人防门安装工程质量验收时,应提供下列文件与记录:
a) 人防工程施工图纸与设计变更文件;
b) 人防门出厂合格证等质量证明文件;
c) 人防门进场验收资料;
d) 人防门框立框安装隐蔽检查验收记录;
e) 合模复检检查记录;
f) 人防防护段结构验收记录;
g) 相关质量检测报告;
h) 人防门安装施工记录;
i) 人防门安装质量检查记录;
j) 其她。
B)人防门安装工程质量验收合格应符合下列要求:
a) 主控项目:
1) 规格、型号、开启方向应正确;
2) 门框前后、左右方向垂直度应符合表 3 要求;
3) 门扇与门框应可靠连接,闭锁机构固定应牢靠;
4) 门扇与门框得贴合间隙应符合表 4、表 5 要求;
5) 手动启闭力应符合表 4、表 5 要求;
6) 手动闭锁力应符合表 4、表 5 要求。
b) 一般项目:
1) 密封胶条、胶板、胶块安装固定牢靠,接头连接正确;
2) 运转性能良好,无卡阻、自行启闭现象;
3) 漆膜质量符合 6、3、1 条、6、3、2 条与 6、3、3 条得规定;
4) 启闭标识正确、清晰;标识牌信息齐全、正确,固定可靠;
5) 观感质量良好。
C)人防门安装工程质量验收应形成验收记录。验收记录参见附录 E。
D)活门槛式人防门得活门槛应在验收合格后拆除并妥善保管,其门框两侧螺孔应用黄油与棉纱堵塞,下门框螺孔用黄油与平头螺钉堵塞。
E)当人防门验收质量不合格时,应按下列要求进行处理:
a) 经返工、返修或更换构件、部件得人防门,应重新进行验收;
b) 经具有人防专业质量检测资质得检测机构检测鉴定达到设计要求得人防门,应予以验收;
c) 经具有人防专业质量检测资质得检测机构检测鉴定达不到设计要求,但经人防门设计单位会同人防工程设计单位核算认可能满足设防安全与使用功能得人防门,可予以验收;
d) 经返修或更换处理能够满足设防安全与使用功能得人防门,可根据技术处理方案与协商文件进行验收。
F)人防门安装工程质量验收合格后,应将验收文件存档备案。
附录一:人防工程防护设备进场报验单
人防工程防护设备进场报验单
工程名称:
编号:
致: (监理单位)
兹报验以下设备进场使用:

序号
设备名称
数量
序号
设备名称
数量

附件:

1、人防工程防护设备销售合同备案证;

2、产品合格证、使用维护说明书等。

安装企业(章):

安装负责人: 日期:

建设单位签收人姓名及时间

监理机构签收人姓名及时间

附录二:人防门框安装垂直度检查记录
工程名称

检查部位

使用仪器
磁力线坠
仪器校验日期

检查日期

左门框
左铰页座板
右门框
右铰页座板
规格型号
左右
前后
中心线
前后
左右
前后
中心线
前后
测点1
测点2
测点3
测点4
测点5
测点6
测点7
测点8

签字栏
施工单位

技术
负责人
测量负责人
复测人
施测人

监理(建设)单位

专业工程师

本表由施工单位填写。

人防门框安装垂直度检查记录
附录三:防护门、防护密闭门、密闭门安装检验批质量验收记录表
防护门、防护密闭门、密闭门安装检验批质量验收记录表
单位工程名称

分项工程名称
防护门、防护密闭门、密闭门安装
分部工程名称
孔口防护工程
施工单位

项目负责人

检验批容量

分包单位

分包单位项目
负责人

检验批部位

验收依据
人防验评标准(RFJ1-2015)
主
控
项
目
验收项目
设计要求及规范规定
最小/实际抽样数量
检查记录
检查
结果
1
第7、3、1条
防护门、防护密闭门、密闭门性能等指标应符合设计要求与规定

2
第7、3、2条
门扇与门框应贴合严密

3
第7、3、3条
门扇铰页连接处受力均匀,设置垫片应符合要求

4
第7、3、4条
密封条粘接牢固、平整。胶条接头搭接应符合要求

5
第7、3、5条
门扇应自动开到终止位置,传动部件涂油润滑

6
第7、3、6条
钢筋混凝土门扇无蜂窝等瑕疵。钢门扇无严重变形

7
第7、3、7条
门扇应开关轻便,闭锁启闭灵活

一般
项
目
1
第7、3、8条
门扇得零部件齐全,无锈蚀,无损坏

2
第7、3、9条
双扇拱形门得上下两端与门框间,有符合要求得间隙

3
第7、3、10条
门扇安装允许偏差与检验方法应符合规定。

4

施工单位
检査结果
专业工长:
项目专业质量检查员:
年 月 日
监理单位
验收结论
专业监理工程师:
年 月 日
附录四:防爆波活门安装检验批质量验收记录表
防爆波活门安装检验批质量验收记录表
单位工程名称

分项工程名称
防爆波活门安装
分部工程名称
孔口防护工程
施工单位

项目负责人

检验批容量

分包单位

分包单位项目
负责人

检验批部位

验收依据
人防验评标准(RFJ1-2015)
主
控
项
目
验收项目
设计要求及规范规定
最小/实际抽样数量
检查记录
检查
结果
1
第7、4、1条
防爆波悬摆活门、胶管活门得规格等应符合设计要求与规定

2
第7、4、2条
防爆波悬摆活门安装牢固,开启方向、位置正确

3
第7、4、3条
胶管活门门框与胶板粘贴牢固,位置正确

4
第7、4、4条
防爆波悬摆活门与胶管活门凹入墙面得距离应符合设计要求与规定

5
第7、4、5条
防爆波悬摆活门安装应符合规定

6
第7、4、6条
胶管话门安装应符合规定

一般
项
目
1
第7、4、7条
防爆波悬摆活门、胶管活门安装允许偏差与检验方法应符合规定

2

3

4

施工单位
检査结果
专业工长:
项目专业质量检查员:
年 月 日
监理单位
验收结论
专业监理工程师:
年 月 日
附录五:轻质防护密闭门、密闭门安装分项工程质量验收记录表
轻质防护密闭门、密闭门安装分项工程质量验收记录表
工程名称

结构类型

部 位
asdd
施工单位

项目经理

项目技术
负责人

分包单位

分包单位
负责人

分包项目
经 理

保
证
项
目
项 目
质 量 情 况
1
防护门、防护密闭门、密闭(屏蔽)门得型号、规格、抗压强度必须符合设计要求与人防工程防护设备质量检验标准得规定

2
门窗上下铰页受力均匀,门窗与门框贴合严密,门窗关闭后密闭胶条压缩量均匀,严密不漏气

3
密封条接头粘接牢固、平整

4
门窗能自由开到终止位置

基
本项目
项 目
质 量 情 况
等 级
1
2
3
4
5
6
7
8
9
10
1
启 闭

2
零部件

允

许

偏

差

项

目
项 目
允许偏差
(mm)
实测偏差值(mm)
1
2
3
4
5
6
7
8
9
10
1
门扇与门框贴合
L≤2000
2

2
2000＜L≤3000
2、5

3
3000＜L≤5000
3

4
L＞5000
4

检查结果
保 证 项 目

基 本 项 目
检查

项,其中优良

项,优良率

﹪
允许偏差项目
实测

项,其中合格

项,合格率

﹪
检查结论

验
收
结
论

专业项目技术负责人

监理工程师

年 月 日

年 月 日
注:
L为门孔长边尺寸(mm)
