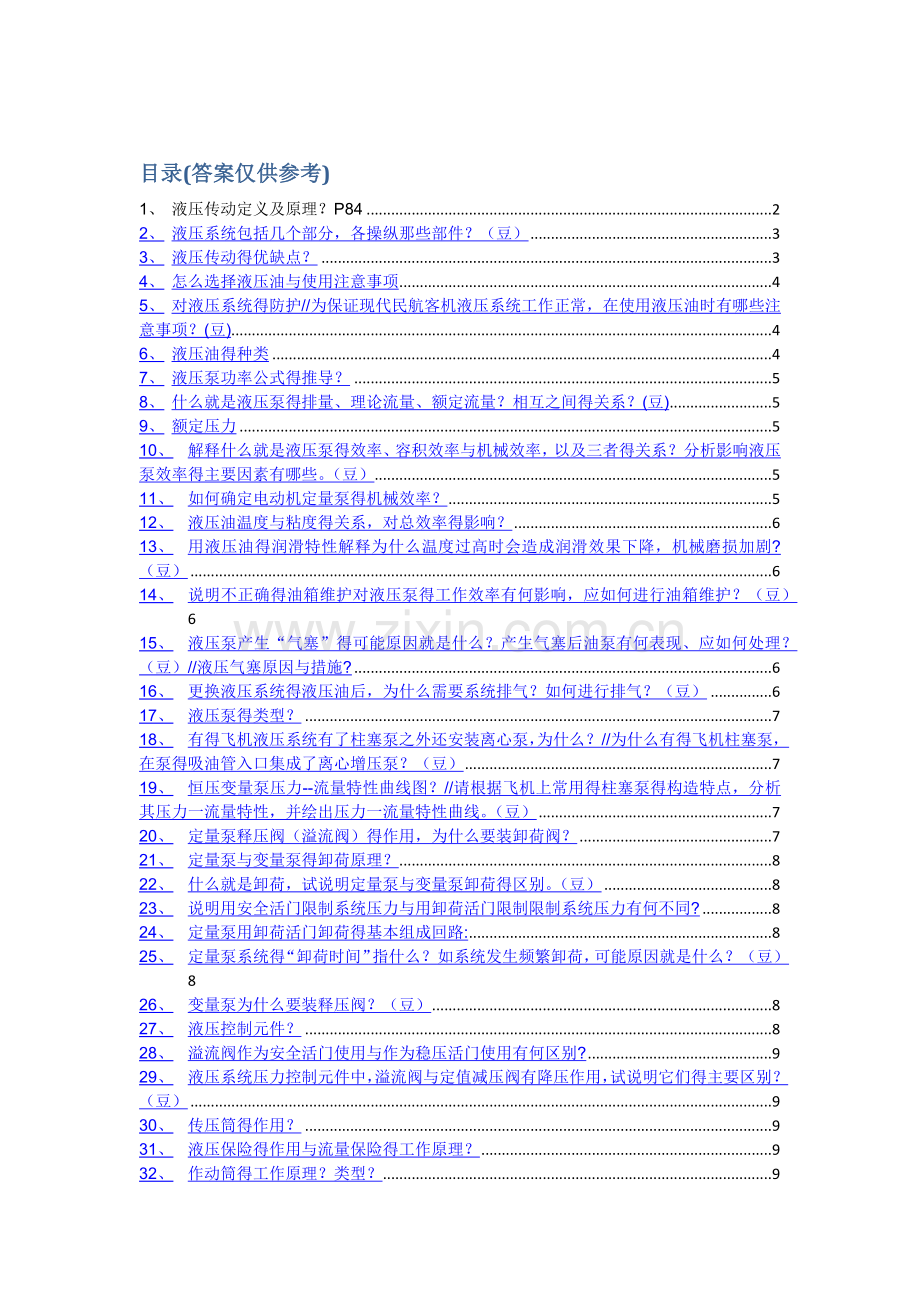

目录(答案仅供参考)
1、 液压传动定义及原理？P84 2
2、 液压系统包括几个部分，各操纵那些部件？（豆） 3
3、 液压传动得优缺点？ 3
4、 怎么选择液压油与使用注意事项 4
5、 对液压系统得防护//为保证现代民航客机液压系统工作正常，在使用液压油时有哪些注意事项？(豆) 4
6、 液压油得种类 4
7、 液压泵功率公式得推导？ 5
8、 什么就是液压泵得排量、理论流量、额定流量？相互之间得关系？(豆) 5
9、 额定压力 5
10、 解释什么就是液压泵得效率、容积效率与机械效率，以及三者得关系？分析影响液压泵效率得主要因素有哪些。（豆） 5
11、 如何确定电动机定量泵得机械效率？ 5
12、 液压油温度与粘度得关系，对总效率得影响？ 6
13、 用液压油得润滑特性解释为什么温度过高时会造成润滑效果下降，机械磨损加剧?（豆） 6
14、 说明不正确得油箱维护对液压泵得工作效率有何影响，应如何进行油箱维护？（豆） 6
15、 液压泵产生“气塞”得可能原因就是什么？产生气塞后油泵有何表现、应如何处理？（豆）//液压气塞原因与措施? 6
16、 更换液压系统得液压油后，为什么需要系统排气？如何进行排气？（豆） 6
17、 液压泵得类型？ 7
18、 有得飞机液压系统有了柱塞泵之外还安装离心泵，为什么？//为什么有得飞机柱塞泵，在泵得吸油管入口集成了离心增压泵？（豆） 7
19、 恒压变量泵压力--流量特性曲线图？//请根据飞机上常用得柱塞泵得构造特点，分析其压力一流量特性，并绘出压力一流量特性曲线。（豆） 7
20、 定量泵释压阀（溢流阀）得作用，为什么要装卸荷阀？ 7
21、 定量泵与变量泵得卸荷原理？ 8
22、 什么就是卸荷，试说明定量泵与变量泵卸荷得区别。（豆） 8
23、 说明用安全活门限制系统压力与用卸荷活门限制限制系统压力有何不同? 8
24、 定量泵用卸荷活门卸荷得基本组成回路: 8
25、 定量泵系统得“卸荷时间”指什么？如系统发生频繁卸荷，可能原因就是什么？（豆） 8
26、 变量泵为什么要装释压阀？（豆） 8
27、 液压控制元件？ 8
28、 溢流阀作为安全活门使用与作为稳压活门使用有何区别? 9
29、 液压系统压力控制元件中，溢流阀与定值减压阀有降压作用，试说明它们得主要区别？（豆） 9
30、 传压筒得作用？ 9
31、 液压保险得作用与流量保险得工作原理？ 9
32、 作动筒得工作原理？类型？ 9

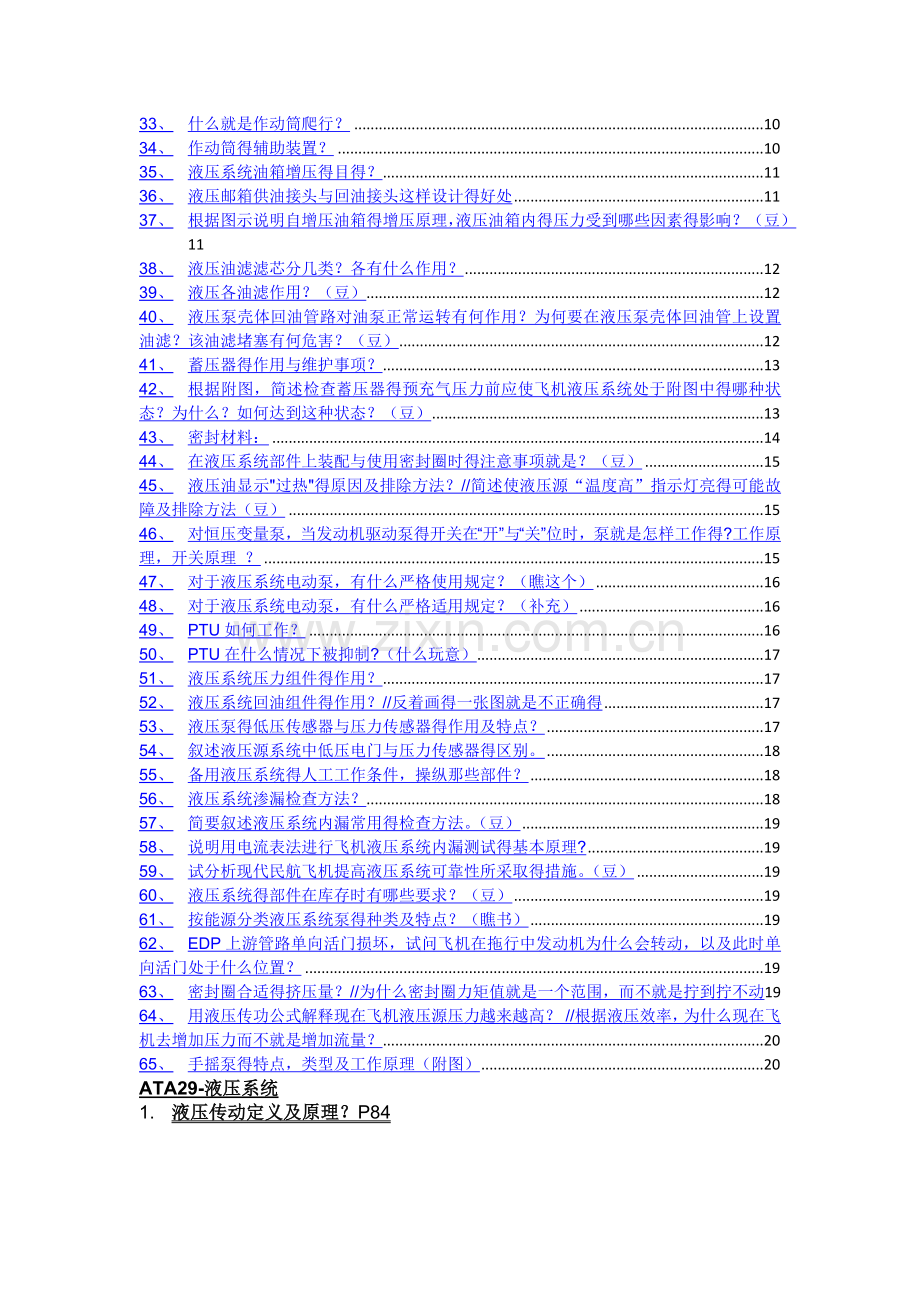

33、 什么就是作动筒爬行？ 10
34、 作动筒得辅助装置？ 10
35、 液压系统油箱增压得目得？ 11
36、 液压邮箱供油接头与回油接头这样设计得好处 11
37、 根据图示说明自增压油箱得增压原理，液压油箱内得压力受到哪些因素得影响？（豆） 11
38、 液压油滤滤芯分几类？各有什么作用？ 12
39、 液压各油滤作用？（豆） 12
40、 液压泵壳体回油管路对油泵正常运转有何作用？为何要在液压泵壳体回油管上设置油滤？该油滤堵塞有何危害？（豆） 12
41、 蓄压器得作用与维护事项？ 13
42、 根据附图，简述检查蓄压器得预充气压力前应使飞机液压系统处于附图中得哪种状态？为什么？如何达到这种状态？（豆） 13
43、 密封材料： 14
44、 在液压系统部件上装配与使用密封圈时得注意事项就是？（豆） 15
45、 液压油显示"过热"得原因及排除方法？//简述使液压源“温度高”指示灯亮得可能故障及排除方法（豆） 15
46、 对恒压变量泵，当发动机驱动泵得开关在“开”与“关”位时，泵就是怎样工作得?工作原理，开关原理 ？ 15
47、 对于液压系统电动泵，有什么严格使用规定？（瞧这个） 16
48、 对于液压系统电动泵，有什么严格适用规定？（补充） 16
49、 PTU如何工作？ 16
50、 PTU在什么情况下被抑制?（什么玩意） 17
51、 液压系统压力组件得作用？ 17
52、 液压系统回油组件得作用？//反着画得一张图就是不正确得 17
53、 液压泵得低压传感器与压力传感器得作用及特点？ 17
54、 叙述液压源系统中低压电门与压力传感器得区别。 18
55、 备用液压系统得人工工作条件，操纵那些部件？ 18
56、 液压系统渗漏检查方法？ 18
57、 简要叙述液压系统内漏常用得检查方法。（豆） 19
58、 说明用电流表法进行飞机液压系统内漏测试得基本原理? 19
59、 试分析现代民航飞机提高液压系统可靠性所采取得措施。（豆） 19
60、 液压系统得部件在库存时有哪些要求？（豆） 19
61、 按能源分类液压系统泵得种类及特点？（瞧书） 19
62、 EDP上游管路单向活门损坏，试问飞机在拖行中发动机为什么会转动，以及此时单向活门处于什么位置？ 19
63、 密封圈合适得挤压量？//为什么密封圈力矩值就是一个范围，而不就是拧到拧不动 19
64、 用液压传功公式解释现在飞机液压源压力越来越高？ //根据液压效率，为什么现在飞机去增加压力而不就是增加流量？ 20
65、 手摇泵得特点，类型及工作原理（附图） 20
ATA29-液压系统
1. 液压传动定义及原理？P84

2. 液压系统包括几个部分，各操纵那些部件？（豆）
Ø 有两种阐述方法：一种就是按组成系统得液压元件得功能类型划分；
另一种就是按组成整个系统得分系统功能划分。
Ø 按液压元件得功能划分：
1. 动力元件：指液压泵，其作用就是将电动机或者发动机产生得机械能转换成液体得压力能
2. 执行元件：其功能就是将液体得压力能转换成为机械能，执行元件包括液压作动筒与液压马达
3. 控制调节元件：即各种阀门，用以调节各部分液体得压力、流量与方向，满足工作要求
4. 辅助元件：除上述三项组成元件之外得其她元件都称为辅助元件，包括油箱、油滤、散热器、蓄压器及导管、接头与密封件等
Ø 按组成系统得分系统功能划分：
a) 液压源系统：液压源包括泵、油箱、油滤系统、冷却系统、压力调节系统及蓄能器等。在结构上有分离式与柜式两种，飞机液压源系统多分为分离式，而柜式液压源系统多用于地面设备，且已形成系列化产品，在标准机械设计中可对液压源系统进行整体选用。
b) 工作系统（或液压操作系统、用压系统）。它就是用液压源系统提供得液压能实现工作任务得系统。利用执行元件与控制调节元件进行适当地组合，即可产生各种形式得运动或不同顺序得运动。例如飞机起落架收放系统，液压刹车系统等。
3. 液压传动得优缺点？

4. 怎么选择液压油与使用注意事项
Ø 选择：
1. 良好得润滑性，
2. 压缩性:为了迅速传递压力，液压油压缩性尽可能得小
3. 粘度：要合适
4. 抗燃性：良好防火性能，具有高得闪点
5. 良好得化学安定性。
6. 良好得机械稳定性，否则粘度会很快减小
Ø 注意事项：
5. 对液压系统得防护//为保证现代民航客机液压系统工作正常，在使用液压油时有哪些注意事项？(豆)
（1）不同规格得液压油绝不能混用：可能引起密封件、胶管与其她非金属部分迅速损坏。如果加错液压油，应放出液压油，冲洗油箱与系统，更换密封件与胶管等。
（2）保持油液得必要清洁度：安装与液压油勤务得过程中保持工具、工作区得清洁，拆开接头、导管后，要用专用得堵头盖住等。
（3）防止系统进入空气：保持系统密封，根据要求排气，保证油箱油量在规定范围。
2、对其她系统与飞机结构得防护
避免液压油污染其她系统与飞机结构，尤其就是轮胎、胶管等非金属结构与飞机表面得油漆涂层，否则用肥皂水与热水冲洗
3、对维护人员得防护：涂药膏，佩戴耐油手套与防护镜
6. 液压油得种类
植物基液压油：主要有蓖麻油与酒精组成，有刺鼻得酒精味通常染成蓝色，易燃，粘度大，稳定性低，无毒适用天然橡胶密封件，用在老式飞机上；
矿物基液压油：从石油中提炼出来得，有刺激性得味道通常染成红色，可燃，粘度适中，稳定性较高，无毒，适用合成耐油橡胶密封件
磷酸酯基液压油：由多种磷酸酯与添加剂合成得，现民航都用紫色得，润滑性好，难燃，粘度小，稳定性高，低毒，易吸水分，具有腐蚀性。适用异丁烯橡胶与聚四氟乙烯；
7. 液压泵功率公式得推导？
Ø 输出功率就是实际流量与工作压力得乘积。
功= 力*距离 功率 = 力*速度 = 压力*面积*流量/面积=压力*流量
力= 压力*面积 速度= 流量/面积
l 液压系统得作用：F=P*A；
l 液压系统得输出速度：V=Q/A；
l 液压系统得功率：No=F*V=P*A*Q/A=P*Q。
8. 什么就是液压泵得排量、理论流量、额定流量？相互之间得关系？(豆)
1：液压泵得排量就是指在没有泄漏得情况下，泵轴每转一周所排出得液体体积，一般排量用q表示。
2：液压泵得理论流量Q等于泵得排量q与泵得转数n得乘积，Q=qn，即指泵在不考虑泄漏得情况下单位时间内输出得液体体积。
3：液压泵得额定流量就是指在额定转速下，处于额定压力状态时泵得流量。
4：在泵工作正常时（无充填损失），泵得流量等于理论流量减去泄漏流量；由于泵总存在着内漏，压力越高，泄漏量越大，所以额定流量总就是小于理论流量得，泵得出口流量随着系统压力升高而下降
9. 额定压力
在额定转速下,使用寿命期限内,规定容积效率下,泵连续工作情况下得最高压力、其大小取决于泵得密封件与制造材料得性质与寿命。工作压力超过额定压力就称为过载。
10. 解释什么就是液压泵得效率、容积效率与机械效率，以及三者得关系？分析影响液压泵效率得主要因素有哪些。（豆）
1：液压泵得效率：输出液压功率与输入机械功率得比值；
容积效率；指流量损失得程度,用泵得实际输出流量与泵得理论流量得比值表示；造成泵得流量损失得主要原因就是泵得内漏与在吸油行程中油液不能全部充满油腔引起得，既称为泄流损失与填充损失。
机械效率：指输入泵得转矩损失程度。泵在工作时存在相对运动部件之间得机械摩擦与油液在泵内得流动表现出来得粘性作用都会引起转矩损失，即泵得实际输入转矩总大于泵得理论转矩
泵得总效率等于泵得容积效率与机械效率得乘积。一般齿轮泵得总效率为0、6~0、65。柱塞泵为0、8。
2：影响液压泵效率得主要因素有：油温过高或过低、油箱维护不正常（油箱增压压力不足，油箱油量过少，吸油管路漏气等）、油泵装配异常或磨损严重（要求考生分别展开阐述P91）。
11. 如何确定电动机定量泵得机械效率？
（思路：利用机械效率=总效率/容积效率；只要通过实验数据算出总效率与容积效率就好。）
Ø 将泵安装在实验台上，使其工作，先调节负载为0，得到流量QT，再调节负载，使泵得压力达到额定压力，测得流量Q，同时测量电动机得输出功率；
Ø 通过公式确定泵得效率，额定压力*Q /电动机得输出功率
Ø 再通过公式，确定泵得容积效率；Q/QT
Ø 最后通过计算得方法确定泵得机械效率。
12. 液压油温度与粘度得关系，对总效率得影响？
Ø 温度过高，会导致油液粘度下降，油液粘度过低时，会增加泵得内漏并降低油液得润滑性，继而导致容积效率与机械效率下降，总效率下降。
Ø 温度过低，会导致油也粘度上升。油液粘度过高时，油泵吸油阻力增大，油泵吸油困难，不能完全充满油腔，降低填充效率。粘度过高同样会造成油泵转动阻力增大，并增加流体得流动阻力，降低机械效率，总效率下降。
13. 用液压油得润滑特性解释为什么温度过高时会造成润滑效果下降，机械磨损加剧?（豆）
l、油液得润滑性就是指液体能够在两个附件得摩擦面之间形成一层油膜，这层油膜覆盖着附件表面，使她们得摩擦面不直接接触，因而减小附件之间得摩擦力并减小附件表面得磨损。
2、当温度过高时，油液分子得平均动能提高，活动能力增强，分子之间得距离变大，吸引力减小，这样使得润滑油膜不仅变薄，而且容易被损坏，造成附件表面可能直接接触，机械磨损加剧。
14. 说明不正确得油箱维护对液压泵得工作效率有何影响，应如何进行油箱维护？（豆）
1、应保持液压油箱增压正常，如增压压力不足，会影响油泵得正常吸油，并可能导致空气进入油泵腔内，造成容积效率下降，甚至会导致油泵产生“气塞”；
2、应保持液压油箱油量在正常范围内，如液压油箱添加得油量过多会导致液压油箱增压不正常，如果液压油箱油量过低，伺样会导致空气进入油泵腔内，造成容积效率下降，甚至导致油泵产生“气塞”；
3、如发生油泵气塞，应查找具体原因，按规定为油箱增压与添加液压油，并在排故后给油泵灌油、排气。
维护：1、保证油箱增压压力正常：在主轮舱有压力表指示增压压力。
2保证油箱得油量在正常范围内：航后检查液压油量，不足，添加液压油
3检查液压系统得管路及部件就是否有损坏、渗漏：特别就是吸油管路，吸入空气。
15. 液压泵产生“气塞”得可能原因就是什么？产生气塞后油泵有何表现、应如何处理？（豆）//液压气塞原因与措施?
1：油箱增压压力不足、油箱油量太少、油泵吸油管路漏气及吸油管阻力过大致使空气大量进入油泵腔内，可导致油泵产生“气塞”现象。
2：发生气塞时，油泵吸油与供油不平顺，并伴有严重得噪声与振动，油泵迅速升温。
由于气体得可压缩性，油泵吸油时，气体膨胀，油腔内不能形成所需得真空度不能把油吸人。在压油过程中，气体又被压缩，不能达到克服负载得压力，油液不能进人工作系统。
另外，在油液压缩时，部分空气溶入油液，气泡得突然破裂会形成对油泵壁得液压撞击与气蚀。
3：当发生气塞时，应立即将油泵停转，查找气塞产生得原因，并在排故后给油泵灌油、排气。
16. 更换液压系统得液压油后，为什么需要系统排气？如何进行排气？（豆）
1：更换液压系统得液压油后，残留在活门与管路内得气体会引起系统得气塞、部件得爬行现象以及系统得不稳定工作等影响，因此必须将系统内得所有残留气体除去以确保系统得正常工作；
2：通常得方法就是使用地面液压车使液压油在系统回路内循环，迫使液压油在系统内流动，将气体从管路中带入液压油箱。(刹车：打开放气活门，多踩几次刹车)
17. 液压泵得类型？
常用液压泵种类很多，按结构形式分为：齿轮泵、叶片式、柱塞泵。
按输出排量能否调节分：定量泵、变量泵。
齿轮泵就是定量泵，压力—流量特性曲线就是图2、3—2 。柱塞泵就是变量泵，按柱塞得排列方式，分为轴向式、径向式。轴向式按结构特征分为：直轴式（斜盘式）、斜轴式（摆缸式）。目前飞机常用得就是轴向柱塞泵。柱塞泵得压力流量特性曲线与齿轮泵得不同
现代飞机，中低压系统多用齿轮泵；对于高压，一般使用柱塞泵。
18. 有得飞机液压系统有了柱塞泵之外还安装离心泵，为什么？//为什么有得飞机柱塞泵，在泵得吸油管入口集成了离心增压泵？（豆）
由于高空环境压力较低，而飞机采用得柱塞泵得自吸能力一般，所以有可能导致柱塞泵吸油时充填不足，出现气塞（气穴）现象，增加一个离心增压泵可以适当对柱塞泵入口处得液压油增压，保证柱塞泵充分吸油，提高容积效率。
（空中大气压力比较低，油中得气体容易释放出来。1有得飞机油箱增压较高,不需要2,一般得泵前有叶轮增压）
19. 恒压变量泵压力--流量特性曲线图？//请根据飞机上常用得柱塞泵得构造特点，分析其压力一流量特性，并绘出压力一流量特性曲线。（豆）
Ø 当系统压力尚未超过规定值P1时，液压泵始终处于最大供油状态（斜盘角度不变段），但由于它得泄漏损失与填充损失就是随着出口液压压力增大而增大得，所以系统压力增大时，泵得流量仍稍有降低。
Ø 系统压力大于P1（额定压力，即泵内压力补偿活门调定压力）时，流量开始显著降低（斜盘角度变化段），
Ø 直到压力增大到P2，流量即下降到零，油泵处于功率消耗最小得卸荷状态。
Ø 在液压系统工作时，柱塞泵得工作压力在P1至P2间变化。由于P1与P2非常接近，即柱塞泵工作时压力近似恒定，其流量则随着工作系统工作状态得变化而改变。 这种变量控制方式称为恒压变量控制。

20. 定量泵释压阀（溢流阀）得作用，为什么要装卸荷阀？
Ø 作用：安全释压阀用来限制系统压力，当系统压力升到高于某个调定压力值时，释压阀打开，将多余得油液排回油箱，从而限制系统压力继续上升。释压阀得调定压力通常高于正常系统压力10%-20%。
Ø 原因：当释压阀打开时，即工作部分不工作时，系统压力最高，泵输出功率最大。油液流经释压阀，将液压功率转换成热量，导致油温升高，系统性能下降，严重影响油泵得使用寿命。为了克服限压得缺陷，可考虑在工作系统不工作时，将液压泵卸荷，使泵得输出功率处于最小状态，因而装卸荷阀。
21. 定量泵与变量泵得卸荷原理？
Ø 定量泵：卸荷就就是在指在工作系统不工作时，使液压泵得输出压力处于最小状态得控制方式。现代飞机都采用自动卸荷阀给液压泵卸荷。自动卸荷回路得工作原理就是利用卸荷阀感受工作系统得压力，当工作系统不工作时，系统压力上升，当达到卸荷阀开启压力时，卸荷阀打开，卸掉泵出口压力，此时单向活门将工作系统与油泵隔离开，油泵压力下降到近似零，油泵处于输出功率最小得卸荷状态。为保证卸荷阀失效时系统得安全性，定量泵卸荷回路中必须设置安全阀。
Ø 变量泵：泵内设有补偿活门，用于感受泵得输出压力。当输出压力达到预定值时，补偿活门将泵出口压力油供向斜盘作动器，使斜盘倾角减小，从而使泵排量减小，起到变量调节作用。当斜盘角度调为零时，输出流量也为零，油泵处于消耗功率最小得卸荷状态。因此，柱塞泵具有自动卸荷功能。
22. 什么就是卸荷，试说明定量泵与变量泵卸荷得区别。（豆）
Ø 所谓卸荷，就就是当飞机上相关工作系统不工作时，使油泵处于输出功率最小得状态；液压功率就是系统压力与流量得乘积。
Ø 定量泵卸荷需要有卸荷回路，卸荷时，泵出口压力近似为零，流量最大。
Ø 变量泵可以自动卸荷，卸荷时，泵出口压力最大，流量近似为零。
23. 说明用安全活门限制系统压力与用卸荷活门限制限制系统压力有何不同?
(1) 安全活门与卸荷活门都能限制系统压力;
(2) 安全活门工作时泵消耗功率最大,卸荷活门工作时消耗功率最小
24. 定量泵用卸荷活门卸荷得基本组成回路:
液压泵,安全活门,卸荷活门,单向活门,储压器、
25. 定量泵系统得“卸荷时间”指什么？如系统发生频繁卸荷，可能原因就是什么？（豆）
l、在定量泵卸荷期间，系统压力由蓄压器维持，当系统压力降低到卸荷阀切换压力时，油泵重新向系统供油，在下游系统不工作状态下，油泵两次启动得间隔称为系统卸荷保持时间，简称卸荷时间。
2、发生频繁卸荷得可能原因就是：系统外漏；蓄压器预充气压力不足；系统内漏。（顺序）
26. 变量泵为什么要装释压阀？（豆）
Ø 变量泵具有自动卸荷功能，因此设计系统时不用再考虑其卸荷问题。但为了系统得安全，回路上同样需加装安全阀，以防泵内压力补偿活门损坏或斜盘作动筒卡滞时造成系统压力过高。
27. 液压控制元件？

28. 溢流阀作为安全活门使用与作为稳压活门使用有何区别?
(1)作为安全活门:活门常闭;
(2)作为稳压活门:活门常开、
29. 液压系统压力控制元件中，溢流阀与定值减压阀有降压作用，试说明它们得主要区别？（豆）
1．工作原理不同——溢流阀：通过阀口得溢流作用使被控系统或回路得压力维持恒定；减压阀：利用阀口节流降压。
2．控制信号不同——溢流阀：系统压力（或控制回路）压力；减压阀：出口油压力。
3．功用不同——溢流阀：作为系统安全阀或定压阀，实现限压或稳压得作用；减压阀：减压作用，在系统只有一个统一压力液压源，而不同工作部分需要得压力不同时，使用减压阀。
30. 传压筒得作用？
就就是液压延时器,起到延时作用，用于控制采用同一液压源供压、具有并联多个执行元件得动作顺序。如起落架收放系统中，用于控制先打开起落架舱门后收放起落架得动作顺序。
31. 液压保险得作用与流量保险得工作原理？
Ø 作用：液压系统某些传动部分得导管或附件损坏时，系统油液可能漏光，使得整个系统不能工作。为了防止这种现象，可在供油管上设置安全装置，这就就是液压保险。在管路漏油时，当油液得流量或消耗量超过规定值时，自动堵死管路，防止系统内油液大量流失，以保证不影响其她得并联工作系统工作。类型有：流量保险与定量保险，都就是流量控制元件。
Ø 工作原理：油液经进口流入液压保险，经过内部节流孔流向下游，传动活塞靠弹簧力保持在开位，当流经节流孔得流量增加时，节流孔得前后压差增大。当流量增加到某个临界流量时，依靠节流孔前后压差，克服弹簧力推动活塞向前，切断油路出口，油液不在流动，以防止保险器下游管路损坏时，液压油得损失。

32. 作动筒得工作原理？类型？
物理本质：利用液压压力来克服负载，利用流体流量维持流动速度。输入作动筒得液体压力与流量，就是作动筒得输入参数，为液压功率；作动筒得输出力与速度就是其输出参数，为机械功率。因此，压力、流量、输出力、输出速度就是作动筒得主要性能参数。
作动筒得类型：单作用式、双作用式。单作用式常用做刹车作动筒。双作用式又分为：双向单杆式（也称双向非平衡式）、双向双杆式。双向单杆式作动筒得活塞左右面积不一样。在压力一样时，活塞往返得速度不一样，活塞伸出速度小于其缩入速度，常用作起落架收放作动筒。双向双杆式作动筒得活塞两端得活塞杆粗细相同，相同流量，有相同得速度。常用在操作系统与前轮转弯操作中得液压作动筒中。

33. 什么就是作动筒爬行？
液压系统在安装过程或长时间停放之后会有空气渗入， 由于气体存在，使执行元件产生爬行、噪声与发热等一系列不正常现象。作动筒爬行就是指供油压力，气体得弹性力，作动筒得动摩擦力与静摩擦力以及作动部件得惯性力相互作用导致得结果。
简述何为作动筒得“爬行”现象，形成该现象得可能原因，以及如何消除作动筒得“爬行”现象？(豆)
1：作动筒在安装过程或长时间停放（不工作）可能会造成作动筒中混有气体，在低速运动时，气体膨胀、压缩交替出现，导致运动不平稳得现象，类似于蠕虫“如蚯蚓”得爬行，这种现象称为作动筒得“爬行”现象。此外，供油压力不足、作动筒自身得摩擦力以及传动部件得惯性力也就是造成“爬行”现象得原因。
2：消除“爬行”现象必须排除积留在作动筒内得空气：对单向式作动筒应装放气活门，维修后进行排气；而对双向式作动筒，一般不设放气活门，在维修后进行若干次往复行程操作就可将气体排放到油箱中。
34. 作动筒得辅助装置？

35. 液压系统油箱增压得目得？
Ø 油箱得作用：储存液压油且有足够得膨胀空间、散热、分离油液中得空气、沉淀杂质。
Ø 现代民航运输机大多数油箱就是增压密封得，以保证泵得出口压力维持在一定值，防止在高空产生气塞。
Ø 包括引气增压式与自增压式两种：
引气增压：通过增压组件将飞机气源系统得增压空气引入油箱。由于油箱内压力很高，因此在维护前必须释压，维护后通过地面增压接头给系统加压。
自 增 压：利用系统高压油返回作用在油箱得增压油塞上，通过液体压力在活塞上施加压力，为油箱增压。采用压力加油法，加油后必须排气。因为渗入油箱得气体会造成油量指示不准确。
36. 液压邮箱供油接头与回油接头这样设计得好处

1供油接头有两个都在邮箱底部，两种供油方式不同，其优点就是采用双重供油方式比较保险，保证供油不因其中一种方式出现问题而中断。回油管路设置在上方有优点就是保证回油通畅，同时有利于回油中得空气溢出，不会造成系统油路出现气塞现象
2立管得功能，当EDP供油管路泄露时，保证一定量得油液供给EMDP！
37. 根据图示说明自增压油箱得增压原理，液压油箱内得压力受到哪些因素得影响？（豆）

1图示自增压油箱利用液压泵输出得高压油（通过压力组件）对油箱内得液压油进行增压。
2、当液压源工怍时，压力组件输出得高压油作用到动力活塞得左腔，产生向右得液压力，通过活塞连杆推动液压油箱增压活塞，增压活塞产生向右得作用力挤压油液，从而增压油箱内得液压油。
3、油箱内压力得大小取决于压力组件得输出压力以及增压活塞与动力活塞有效工作面积得比值。
38. 液压油滤滤芯分几类？各有什么作用？
Ø 油滤中起过滤作用得元件称滤芯，就是液流中污染颗粒得机械屏蔽层。
Ø 常见得滤芯有三种：表面型滤芯、深度型滤芯与磁性滤芯。
Ø 表面型滤芯：一般就是金属丝编织得滤网，过滤能力低，一般作为粗滤安装在油箱加油管路上
Ø 磁性油滤：依靠自身得磁性吸附油液中得铁磁性杂质颗粒，用在发动机滑油系统管路中。
Ø 深度型滤芯：液流通过得过滤介质有相当得厚度，在整个厚度内到处能吸收污染物。其过滤介质有 — 缠绕得金属丝网、烧结金属、纤维纺织物、压制纸等。
39. 液压各油滤作用？（豆）
Ø 压力油滤，位于油泵出口，用于保护工作系统，滤掉油泵工作时产生得金属屑，保护工作系统组件。
Ø 回油滤，位于系统回油管路，安装在进入油箱前得管路上，用于过滤掉工作中产生得杂质，防止油箱中油液受到污染，保护油泵。回油滤可使系统回油产生一定得背压，增强传动系统运动得平顺性
Ø 油泵壳体回油滤，位于油泵壳体回油管路，作用就是对用于润滑与冷却液压泵壳体回油进行过滤，滤出泵磨损产生得金属屑。
Ø 伺服阀油滤：装在伺服阀入口，提供精细过滤，保护伺服阀。
40. 液压泵壳体回油管路对油泵正常运转有何作用？为何要在液压泵壳体回油管上设置油滤？该油滤堵塞有何危害？（豆）
1：壳体回油管路中得油液用于对液压泵进行润滑、冷却，并带走泵磨损产生得金属屑等杂质；
2：壳体回油滤用于对壳体回油进行过滤，滤除泵磨损产生得金属屑等杂质；
3：如果壳体回油滤发生堵塞，油泵得磨损会增大，同时，壳体回油滤堵塞会使冷却效果下降，油温升高，导致液压泵过热。
41. 蓄压器得作用与维护事项？
Ø 蓄压器得类型可能不同，但作用不尽相同：
（1） 补偿系统泄漏，维持系统压力：在装有卸荷装置得供压部分中，在油泵卸荷后，蓄压器可以系统补充油液得泄漏，延长卸荷时间，保证油泵卸荷得稳定性。
（2） 减缓系统压力脉动：当液压泵流量脉动与部件动作引起得脉动，通过油液输入到蓄压器或从蓄压器输出，减小系统压力脉动。
（3） 协助泵共同供油，增大供压部分得输出功率：传动部件工作时，蓄压器可在短时间内与液压泵一起向传动部分输送高压油，因而加快了部件得传动速度。
（4） 作为系统得辅助能源：如当液压泵不工作时，刹车蓄压器可为停留刹车提供压力
Ø 维护事项：
（1） 确保初始充气压力正常：
l 为了保证蓄压器得正常工作，其初始充气压力大于其下游任何工作元件所需最小压力，否则将导致部分油液因无法排除而不能参与工作，蓄压器可用油液量变小。
l 但就是初始充气压力也不能太高，否则导致蓄压器内存储得油液变小，导致可用油液量随之下降。考虑以上因素，蓄压器设计初始充气压力一般在系统工作压力得一半左右。
（2） 蓄压器初始充气压力检查：//如何检查液压系统储压器得预充气压力就是否正确？（豆）
A、 压力表装在主供压管道上：液压泵不工作，缓慢操作用压系统，蓄压器得油液逐渐放出，系统压力表指示压力逐渐下降，如果下降到某个值P后，再操作用压系统，压力表指示突然变为零，这个压力值P就就是蓄压器得初始充气压力。
B、 压力表装在蓄压器得充气端：缓慢操作用压系统，当系统压力表指示不在下降时得压力即就是蓄压器得初始充气压力。
42. 根据附图，简述检查蓄压器得预充气压力前应使飞机液压系统处于附图中得哪种状态？为什么？如何达到这种状态？（豆）

l、 蓄压器预充气压力就是指气室容积为最大时得气体压力，此时蓄压器内得液压油完全排出，液压端无压力。因此在检查预充气压力时，必须要确保蓄压器处于此状态，即图A所示得状态；图B就是蓄压器得充压状态，不能在此状态下检查预充气压力。
2、 要使蓄压器气室容积达到最大状态，首先要解除液压源，使液压源完全脱开不再供压，但液压系统中也可能保持一定得压力，此时蓄压器气室可能并未处于最大容积状态，读出得气室压力并不就是蓄压器得预充气压力；
3、为使蓄压器冷气室达到最大容积，还要操作用压系统（如操纵刹车脚踏数次），消耗系统得压力，使活塞运动到极限位置，将蓄压器内得液压油完全排出，在这个过程中，液压端得液压压力逐渐降低直到为零，蓄压器得压力逐渐降低，最后稳定于一个压力，此时读出蓄压器表头指示得压力即为蓄压器预充气压力。
43. 密封材料：
Ø 密封，就是指阻挡油液从两个配合零件表面得间隙中流出。密封装置就就是利用密封材料制成得密封件，如常用得橡胶圈等。
Ø 密封材料分为弹性得与塑性得。
l 弹性材料一般就是合成橡胶，
l 塑性材料一般为皮革，
l 另外还有一些软金属材料也作为密封材料，
l 而转动部件得端面则常用碳作为表面材料。
Ø 密封装置：
n 静密封装置与
n 运动密封装置
n 单向密封装置：U形与V形环密封仅对一个方向得密封有效；
n 双向密封装置：O形与方形断面密封在两个方向都有压力得场合。
Ø O形密封圈得标识：为了防止在使用时用错密封圈，所有得O 形密封圈都有一个带颜色得点或圈，来指明所适用得液体或气体得类型:
u 蓝点或圈：空气或MIL-H-5606得液压油；
u 红点或圈：燃油；
u 黄点：合成发动机滑油；
u 白圈：石油基发动机滑油或润滑油；
u 绿点划线：磷酸脂基液压油。
44. 在液压系统部件上装配与使用密封圈时得注意事项就是？（豆）
1：使用前要检查并确保密封圈得尺寸合适，封圈类型与液体及材料相容，同时封圈没有超过适用期；
2：在装配前用系统油液润滑封圈，有些场合应将封圈在液压油中浸泡一段时间；
3：在多种密封联合使用得情况下，必须保证支撑环或刮油环等元件得装配方向与装配顺序正确，否则可能导致漏油与失效。
4、要答注意新封圈得有效期，件号对不对，就是否有损坏
45. 液压油显示"过热"得原因及排除方法？//简述使液压源“温度高”指示灯亮得可能故障及排除方法（豆）
系统过热得主要原因就是系统产生得热量增大与/或系统散热不好：
Ø 泵故障或泵壳体回油滤堵塞
Ø 压力油滤堵塞
Ø 系统内漏严重
Ø 卸荷系统故障，安全阀溢流
Ø 油箱油量不足
Ø 散热器热交换不足
Ø 环境温度过高
Ø 系统中混入空气
排除方法：油温过热得主要原因就是油泵故障与油滤堵塞。当发现油温过热，首先应使泵停转，并对壳体回油滤与压力油滤进行检查，滤芯得赃物表示泵得缺陷。对于变量泵系统，如果系统压力已达到安全阀工作压力，则应更换滤芯，冲洗管路并更换油泵。
46. 对恒压变量泵，当发动机驱动泵得开关在“开”与“关”位时，泵就是怎样工作得?工作原理，开关原理 ？
发动机驱动泵(EDP) 安装在发动机附件齿轮箱得安装座上，发动机转子通过附件齿轮箱驱动油泵运转。
当发动机启动时，发动机驱动泵随之启动;发动机停车，则发动机驱动泵停止工作。为控制发动机驱动泵得工作，
在飞机液压系统控制面板上，设置发动机驱动泵控制开关，提供"人工关断"功能。
当电门在"开"位时， EDP 在泵内补偿活门控制下进行供压或自动卸荷;
补偿活门，用于感受泵得输出压力。当输出压力达到预定值(由弹簧预紧力确定)时，补偿活门将泵出口压力油供向斜盘作动筒，改变斜盘角度。
当泵发生故障时，将电门扳到"关"位，电磁活门线圈通电，改变补偿活门得弹簧预紧力，使泵得出口压力在很低得情况下就能推动补偿活门动作，使油泵卸荷，即为"人工关断"。
飞机在地面停放时应使发动机驱动泵得控制电门放在"开"位，以免电磁线圈长期通电。

47. 对于液压系统电动泵，有什么严格使用规定？（瞧这个）
Ø 电动马达驱动泵（EMDP）由交流电动马达驱动。对于双发飞机，为了保证单发停车时液压系统供压可靠性，电动马达驱动泵采用对侧发动机得发电机供电。
Ø 在油箱内，EDP得管接头比EMDP高，保证EDP供油管发生泄漏时，保存一定油量给EMDP
48. 对于液压系统电动泵，有什么严格适用规定？（补充）
由于电动泵就是由电动马达驱动，电动马达会产生大量热。
启动前，应该瞧燃油量就是否满足要求（工单上就是不少于1675千克）；启动间隔与次数也有严格要求（所以，工作时：不要频繁启动，使用后，要及时关闭）。
手册要求：五分钟不能启动超过五次，每次间隔要30秒以上。如果超过五次，要连续工作五分钟以上，或者关闭，冷却30分钟。
49. PTU如何工作？
Ø PTU动力转换组件就是一种特殊形式得液压泵，她实际上就是一个液压马达与泵得组合件。在工作时，利用某一个液压源系统得液压驱动PTU中得液压马达转动，液压马达带动泵转子转动，从另一个液压系统吸油，建立压力，给前缘襟缝翼提供压力。
Ø PTU自动工作条件（例如733）：飞机在空中；后缘襟翼在0-15度之间；系统B低压。

50. PTU在什么情况下被抑制?（什么玩意）
1 电动泵正在运转关闭货舱门
2 飞机在地面，仅仅一台发动机运转，停留刹车在ON位
3 飞机在地面，仅仅一台发动机运转，停留刹车在OFF位，前轮转弯失效（转弯旁通销插着）
4 在40VU面板上得PTU处于OFF位
51. 液压系统压力组件得作用？
Ø 压力组件位于液压泵得出口管路，即压力管路上，它得主要作用就是
l 过滤与
l 分配液压泵出口得液压到各用压系统,
l 并监视压力＼温度参数得变化。
Ø 压力组件内包括：单向活门、油滤、释压活门、压力及温度传感器等。

52. 液压系统回油组件得作用？//反着画得一张图就是不正确得
Ø 位于回油管路上，其主要作用就是过滤及引导返回油箱得油液。
Ø 回油组件内部得两个单向活门并联反向安装可形成一个负压环，主要作用就是在当系统不增压得情况下，允许油液从油箱流过回油组件，防止出现系统气塞与油滤反冲现象。
Ø 主要组成元件包括油滤、单向活门、旁通活门。
（如果没有上面得单向活门，而且液压系统不工作，也就就是不增压。那么油箱由于有来自气源得增压空气，对油液有一定得压力，在这个压力得作用下，会反流回油管路，通过油滤，由于下面单向活门得作用，油液不能继续往系统走，这个压力造成得现象就就是油滤反冲现象。系统回油那边由于没有增压，可能会有少量得空气进入，如果再次启动液压系统，那么就会出现气塞。
所以，通过增加上面单向活门以后，油箱由于有来自气源得增压空气，对油液有一定得压力，在这个压力得作用下，一部分来自油箱得油液通过上面得单向活门进入系统回油管路，保护了油滤，避免了气塞与油滤反冲现象得发生。）
53. 液压泵得低压传感器与压力传感器得作用及特点？
Ø 系统得压力指示与低压警告信号均来自系统得压力组件。
Ø 系统得系统压力传感器：位于压力组件中单向活门下游，感受两个油泵为系统提供得压力，该压力信号经显示控制组件变换放大后，显示在驾驶舱液压控制面板上；信号就是连续得。
Ø 低压警告传感器：位于单向活门上游，分别感受系统每个油泵出口得压力，当压力低于一定值时，发出信号，电路中得低压电门接通液压控制面板上得低压指示灯，信号就是不连续得。当压力上升到某一特定值时，低压警告灯熄灭。
54. 叙述液压源系统中低压电门与压力传感器得区别。
1：低压电门使泵得低压警告灯点亮，就是周期性控制，用来指示泵得低压；2：压力传感器提供系统压力指示信号，就是连续性指示。

55. 备用液压系统得人工工作条件，操纵那些部件？
Ø 人工工作条件如733：
l 飞控电门A或B置于备用方向舵位，
l 或备用襟翼电门置于ARM位
Ø 自动工作条件如733：
l 任一飞控电门A或B置于ON位；
l 后缘襟翼不在收上位；飞机在空中或轮大于60节；
l 飞控低压。
Ø 操纵部件有
