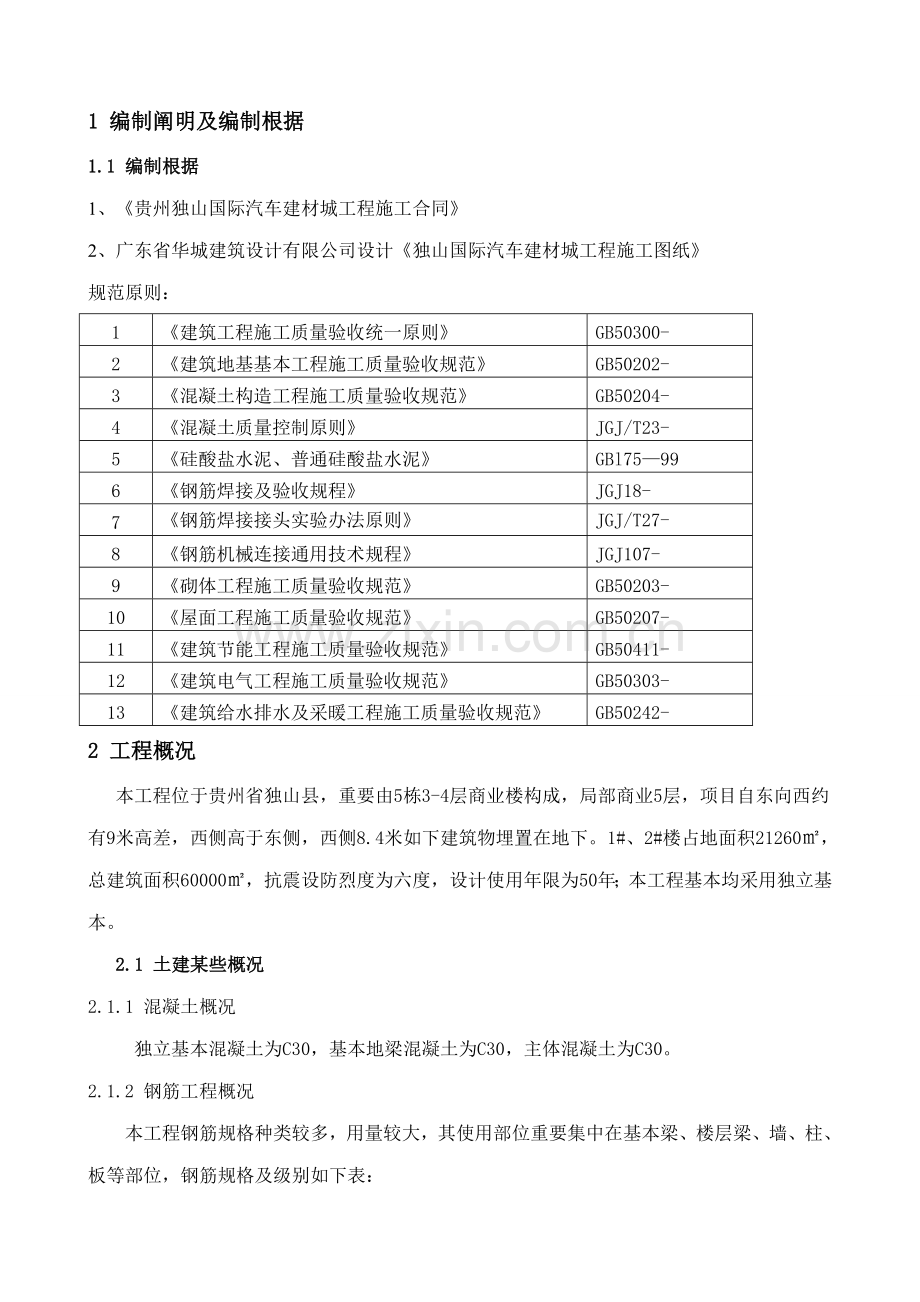

1 编制阐明及编制根据
1.1 编制根据
1、《贵州独山国际汽车建材城工程施工合同》
2、广东省华城建筑设计有限公司设计《独山国际汽车建材城工程施工图纸》
规范原则：
1
《建筑工程施工质量验收统一原则》
GB50300-
2
《建筑地基基本工程施工质量验收规范》
GB50202-
3
《混凝土构造工程施工质量验收规范》
GB50204-
4
《混凝土质量控制原则》
JGJ/T23-
5
《硅酸盐水泥、普通硅酸盐水泥》
GBl75—99
6
《钢筋焊接及验收规程》
JGJ18-
7
《钢筋焊接接头实验办法原则》
JGJ/T27-
8
《钢筋机械连接通用技术规程》
JGJ107-
9
《砌体工程施工质量验收规范》
GB50203-
10
《屋面工程施工质量验收规范》
GB50207-
11
《建筑节能工程施工质量验收规范》
GB50411-
12
《建筑电气工程施工质量验收规范》
GB50303-
13
《建筑给水排水及采暖工程施工质量验收规范》
GB50242-
2 工程概况
本工程位于贵州省独山县，重要由5栋3-4层商业楼构成，局部商业5层，项目自东向西约有9米高差，西侧高于东侧，西侧8.4米如下建筑物埋置在地下。1#、2#楼占地面积21260㎡，总建筑面积60000㎡，抗震设防烈度为六度，设计使用年限为50年；本工程基本均采用独立基本。
2.1 土建某些概况
2.1.1 混凝土概况
独立基本混凝土为C30，基本地梁混凝土为C30，主体混凝土为C30。
2.1.2 钢筋工程概况
本工程钢筋规格种类较多，用量较大，其使用部位重要集中在基本梁、楼层梁、墙、柱、板等部位，钢筋规格及级别如下表：
序号
钢筋种类
钢筋直径
用量（吨）
1
HRB400
6
2
8
3
10
4
12
5
14
6
16
7
18
8
20
9
22
10
25
连接方式：水平钢筋采用直螺纹、焊接、绑扎搭接等连接方式；
竖向钢筋采用电渣压力焊、绑扎搭接等连接方式。
直螺纹数量一览表
直螺纹接头
直径
数量
直螺纹接头
22、25
2.1.3 防水工程概况
序号
部位
重要防水材料
工程量（m2）
1
屋面防水
1.5厚聚氨酯防水涂料、3.0厚自粘改性沥青聚酯胎防水卷材
2
卫生间楼地面防水
1.5厚单组份聚氨酯防水涂料、0.3厚聚乙烯丙纶
2.2 安装某些概况
2.2.1 电气工程概况
工程名称
工程概况
重要工程量
建筑电气
建筑电气涉及：
1、动力系统
2、照明系统
3、防雷、接地系统
电缆电线
各类管材
2.2.2 给排水工程概况
工程名称
工程概况
重要工程量
建筑给排水工程
建筑给排水工程涉及：
1、室内给排水及消防系统、红线范畴室外给排水系统
各类管道工程量
3 检查实验管理
3.1 检查实验职责
序号
职责
1
总工程师负责对检查与实验总体安排
2
物料部保证对采购原材料、半成品、工程设备以及发包方提供产品质量负责。
3
质量工程师应对在施工过程中使用各种原材料、半成品、施工过程质量监控负责。
4
现场工程师按规范原则负责对各工程施工质量负责。
5
检查与实验人员应按规范原则负责对现场原材料、半成品取样、送检质量负责
6
对委托检查与实验检测单位，必要是合格单位，并对送委托各种检查实验原材料、半成品检查质量负责
3.2 检查实验制度
3.2.1 检查工作制度
送检人员必要严格按规范并在监理见证下进行取样送检。
3.2.2 检查实验资料管理制度
1、填写好原材料、半成品检查和实验委托单、委托登记台帐、实验记录、检查实验台帐、检查实验报告、专项实验报告单、不合格原材料、半成品台帐等有关资料记录、并做好收集整顿归类管理和移送工作。
2、做好各种新进原材料收集整顿工作，并阶段性移送给档案资料员。
3、各种原材料取样和半成品送检应与工程同步（提前）不能后于工程施工。
3.3 检查和实验工作程序
4 检查批划分
4.1 土建检查批划分
4.1.1 基本阶段划分
1、基本为独立基本，检查批划分以施工工序划分。
4.1.2 地上某些划分
1、基本以上某些，每一层按变形缝划分为两个检查批。
2、建筑装饰装修，按楼层划分，每一楼层划分为一种检查批。
4.1.3 建筑屋面某些划分
屋面检查批划分按工序，每道工序划分为一种检查批。
4.1.4 建筑节能某些划分
建筑节能按《建筑节能工程施工质量验收规范》GB50411- 进行按楼层划分。
4.1.5砼评估
将正负零如下划分为基本分部，正负零以上划分为主体分部，砼评估时依照各分部不同
砼级别进行评估，以此作为根据。
4.1.6土建工程检查批划分表
序号
分部
子分部
分项工程
检查批
备注
1
地基与基本工程
土方
土方开挖工程
土方开挖工程（1批）
2
土方回填工程
土方回填工程（1批）
3
基本
模板工程
模板安装工程
按承台、短柱、独立划分
4
模板拆除工程
5
钢筋工程
钢筋加工工程
按承台、短柱、独立划分
6
7
钢筋连接工程
8
钢筋安装工程
9
混凝土工程
混凝土施工工程
按承台、短柱、独立划分
10
现浇构造外观及尺寸偏差
按承台、短柱、独立划分
11
12
主体构造
混凝土工程
模板工程
模板安装工程
每层按变形缝划分为2个检查批
13
模板拆除工程
14
钢筋工程
钢筋加工工程
15
16
钢筋连接工程
17
钢筋安装工程
18
混凝土工程
混凝土施工工程
19
现浇构造外观及尺寸偏差
20
砌体
工程
混凝土小型空心砌块工程
混凝土小型空心砌块工程
每层按变形缝划分为2个检查批
21
建筑装饰装修
楼地面
工程
基层铺设工程
基层铺设工程
按构造划分
22
板块面层铺设工程
板块面层铺设工程
23
抹灰工程
普通抹灰工程
普通抹灰工程
每层按变形缝划分为2个检查批
24
门窗工程
门窗工程
铝合金门窗安装工程
100樘为一种检查批
25
吊顶工程
吊顶工程
板块面层暗龙骨吊顶工程
50间或30m²为一种检查批
26
建筑屋面
屋面工程
屋面找平工程
各构造层1批
按构造划分
27
屋面保温工程
各构造层1批
按构造划分
28
屋面防水工程
各构造层1批
按构造划分
注：精装饰检查批在精装饰专业分包拟定、精装饰深化图纸及专项施工方案编制完毕后进行划分。
4.2安装检查批划分
安装工程检查批划分按土建检查批划分流程进行检查批和验收，其她按《建筑工程施工质量验收统一原则》GB50300-进行划分检查批进行验收，详细划分原则如下。
安装工程检查批划分表：每一楼层划分为一种检查批。
序号
分部
子分部
分项
1
给
排
水
室内排水系统
雨水管道及配件安装
2
排水管道及配件安装
3
室内给水系统
给水管道及配件安装
4
室内消火栓系统
5
建
筑
电
气
防雷及接地装置安装工程
建筑物等电位联结
6
接闪器安装
7
避雷引下线和变配电室接地干线敷设
8
接地装置安装
9
电气动力安装工程
低压电气动力设备实验和试运营
10
电气照明安装工程
普通灯具安装
11
专用灯具安装
12
开关插座安装
13
建筑物照明通电试运营
14
系统调试
4.3建筑节能工程检查批划分
分项工程名称
检查批工程划分规定
1、墙体节能工程（涉及主体构造基层、保温材料、饰面层）
1、相似材料、工艺和施工做法墙面每500-1000㎡面积为一种检查批。
2、门窗节能工程（涉及门、窗、玻璃）
1、同一厂家统一品种、类型、规格门窗及门窗玻璃每层且不多于100樘为一种检查批
3、屋面节能工程（涉及基层、保温隔热层、保护层、面层）
按每一独立屋面构造层为一种检查批
4、地面节能工程（涉及基层、保温层、保护层、面层）
1、按施工段或变形缝划分检查批
2、面积超过200㎡时，每200㎡可划分为一种检查批，局限性200㎡也为一种检查批
5 取样办法及检查实验筹划
5.1 土建、安装取样办法
序号
检测实验内容
取样批量
取样或检测办法
备注
1
钢
筋
原材料进场复试
同规格、同品种、同炉
号钢筋每60t 为一批
热扎带肋、光圆钢筋随机抽
取2根去掉端头1m 后截取,共取5根，分别用于拉伸、冷弯实验及重量偏差。
复检时
试件数
量加倍
2
直螺纹连
接试件检
测
同一施工条件下采用同一批，材料同级别、同型式、同规格接头以500 个为一种验收批，局限性500 个也作
为一种验收批
在工程构造中随机截取3 个直螺纹接头试件作抗拉强度实验
复检时
试件数
量加倍
3
焊接接头检测
以同级别，同直径不不不大于300个同类型接头（每一楼层或施工段中）以300 个为一批，局限性300 个按一批
电弧焊、电渣压力焊在工程构造中随机截取3 个焊接接
头试件作抗拉强度实验
复检时
试件数
量加倍
4
混
凝
土
坍落度测
试
对每一辆商品混凝土运送车混凝土坍落度进行检测
在浇筑地点从运送商品砼中取样检测
5
普通混凝
土抗压强
度检测
同一配合比、同一台班、每100m³取一组抗压强度试件，当一次持续浇筑超过1000m³时，同一配合比混凝土每200m³取样
在浇筑地点从同一盘或运送商品砼中取样，每组制作3 个抗压试块
有早强
规定期
增长试
块数量
6
砖强度检测
每5万块为一批，局限性也作一批
在外观检查合格砖中抽取15块
7
砌筑砂浆强度
检测
每250m³砌体同一配合比取一组抗压强度试块
在搅拌机出料口或砌筑地点取样，每组制作3个抗压试块
8
进场水泥强度
及安定性检测
按同生产厂家、同级别、同品种、同批号且持续进场水泥，袋装不超过200t 为一批，散装不超过500t 为一批，每批抽样不少于一次
持续取且不少于20个点，总量不少于12kg
9
卷材防水材料
（自粘橡胶沥
青）进场复试
以同类型、同规格 5000m2为一批，局限性5000m2 亦可作为一批
从卷重、面积、厚度及外观合格卷材中随机抽取1 卷，切除距外层端部500mm 后，顺纵向切取样品
10
砂原材检测
同产地、同规格分批验收，每400m3 或600t 为一批，局限性次数也按一批计
在料堆上下不同方位8 部位铲去表层后抽取，混匀，再按四分法缩分提取。取样数量15kg
砂含泥
量筛分
检测
11
碎石原材检测
同产地、同规格分批验收，每400m3 或600t 为一批，局限性次数也按一批计。
分别在石堆上铲除表层后在16个不同部位取大体等量试样，混匀，再按四分法缩分提取。常规检查：最大粒径≤25mm:20kg;压碎指标：10-20mm 颗粒15kg.
石子含
泥量筛
分检测
12
电线电缆
450V-750V 每批抽取包装完好样品一卷（长度不少于60m）
同产地、同规格分批送检
13
排水管
PVC-U（GB7568）随机抽取4m/ 根共5 根 9 件/ 组，(GB7100)1m 长5 段，30cm 长3 段，(GB7102)9 件/批，其中3 件加工程净液压实验；PPR ：5 根1m 长，3 根30cm长做液压实验。不锈钢
管道：按照国家验收规范、检查原则进行检测验收。PE 管：随后抽取3 根1m 长PE 管
做工程液压实验；
净液压实验
5.2 检查、实验筹划
5.2.1混凝土试块取样表：
序号
部位、标号
名称
砼量
规格
标养数量
同养数量
1
独立基本C30
抗压试块
150×150×150
4
2
地梁C30
抗压试块
150×150×150
4
4
3
原则层梁板柱C30
抗压试块
150×150×150
6
4
5.2.2 防水材料实验筹划表
序号
部位、标号
名称
单位
数量
规格
试件组数
1
卫生间楼地面
0.3厚聚乙烯丙纶
M2
0.3厚聚乙烯丙纶
1
2
屋面
3.0厚自粘改性沥青聚酯胎防水卷材
M2
3.0厚自粘改性沥青聚酯胎防水卷材
1
5.2.3 砖砌体实验筹划表
序号
部位、标号
名称
单位
数量
规格
试件组数
1
A5.0蒸压加气混凝土砌块
试压
块
1万一组
5.2.4 拆模试件留置
各施工段各层梁板留置：按施工段均各留置一组，以实验抗压成果作为模板拆除强度根据，实验成果必要达到各部位砼拆模强度规定，后来视进度需要拟定。
6 构造实体检查
6.1 混凝土构造实体强度检查
6.1.1 混凝土构造实体强度检查办法
对混凝土构造实体强度检查办法：拟采用同条件养护试块强度代表值来判断实体强
度办法，即在混凝土浇筑地点制备并与构造实体砼条件养护条件相似试块强度为根据，并按同条件养护试块评估办法来拟定试块强度代表值即构造实体强度办法。
6.1.2 同条件试块留置原则
1、对混凝土构造工程中各种混凝土构造强度级别，均应留置同条件养护试件；
2、同一强度级别同条件养护试件，其留置数量应依照混凝土工程量和混凝土构件重要性拟定，不适当少于10 组，且不应少于3 组；
3、同条件养护试件拆摸后，应放置在接近相应构造构件或构造部位恰当位置，并应采用相似养护办法；
4、屋面等重要部位必要留置同条件养护试件；
5、同条件试块留置详细部位由甲方、监理和施工单位共同拟定。
6.1.3 留置方式
1）同条件养护试件与原则养护试件制作时经监理单位现场见证取样制作，并做好记录。
2）留置同条件砼试块养护，模具拆除后采用格栅钢筋箱放置于同步间浇筑相似构造部位或接近部位上，与相似构造部位同等养护。
3）同条件养护试件留置现场后必要采用有效办法进行保护，并设专职人员进行检查，避免被移动或破坏，保证试件完整性。
4）同条件养护试件留置后，设专职人员进行日温度登记，达到平均气温值合计600℃/天时及时送检，并将其实验报告成果收集、整顿归档，作为混凝土质量评估根据。
6.1.4 同条件试块实验条件
同条件养护试件应达到等效养护龄期时进行强度实验。
等效养护：
1、等效养护龄期应依照同条件养护试件强度与在原则养护条件下28d 龄期强度相等原则拟定。
2、等效养护龄期可取按日平均温度逐日合计到600℃·d 时所相应龄期，等效养护龄期不应不大于14d，也不适当不不大于60d。
6.1.5 构造实体强度拟定
根据《混凝土构造工程施工质量验收规范》GB50204- （）规定，同条件养护试件强度代表值依照试件强度实验成果按现行国标《混凝土强度检查评估原则》GBJ107 规定拟定后，乘以折算系数1.10 后取用。
混凝土构造施工期间，项目部逐日记录当天日平均温度，日平均温度统一以本地气象部门发布气温为计算根据，做好记录，以便指引同条件养护试件及时送检
6.2 钢筋保护层厚度检测
6.2.1 钢筋保护层厚度检测构件及部位拟定原则
1）、钢筋保护层厚度检查构造部位，应由监理（建设）、施工等各方依照构造构件重要性共同选定；
2）、对梁类、板类构件，应抽取构件数量2%且不少于5 个构件进行检查；当有悬挑构件时，抽取构件中悬挑梁类、板类构件所占比例均不适当不大于50%。
6.2.2 钢筋保护层厚度检测构件详细部位和数量
对选定梁类构件，应对所有纵向受力钢筋保护层厚度进行检查；对选定板类构件，应抽取不少于6 根纵向受力钢筋保护层厚度进行检查。
钢筋保护层厚度检测待构造施工后，检测前再报详细检测部位。
6.2.3 检测办法
（1）钢筋保护层厚度检查，可采用非破损办法检查，所用检测仪器应通过计量检查，检测操作应符合相应规程规定；
（2）钢筋保护层厚度检查检测误差不应不不大于1mm。
6.2.4 验收评估原则
1）容许偏差
钢筋保护层厚度检查时，纵向受力钢筋保护层厚度容许偏差，对梁类构件为+10mm，-7mm；对板类构件+8mm，-5mm。
2）合格鉴定原则
对梁、板类构件纵向受力钢筋保护层厚应分别进行验收。
构造实体钢筋保护层厚验收合格应符合下列规定：
（1）、当所有钢筋保护层厚度检查合格点率为90%及以上时，钢筋保护层厚度检查成果应判为合格；
（2）、当所有钢筋保护层厚度检查合格点率为不大于90%但不不大于80%，可再抽取相似数量构件进行检查；当按两次抽样总和计算合格点率为90%及以上时，钢筋保护层厚度检查成果仍判为合格；
（3）、每次抽样检查成果中不合格点最大偏差均不应不不大于规定容许偏差1.5 倍。
6.3 楼板厚度检测选定
楼板厚度检查采用楼板测厚仪在楼板上沿进行检查，进行检测时会同监理单位有关人员一起进行，并做好有关数据记录。
贵州军达钢构造建设有限公司
独山国际汽车建材城项目部
5月1日
