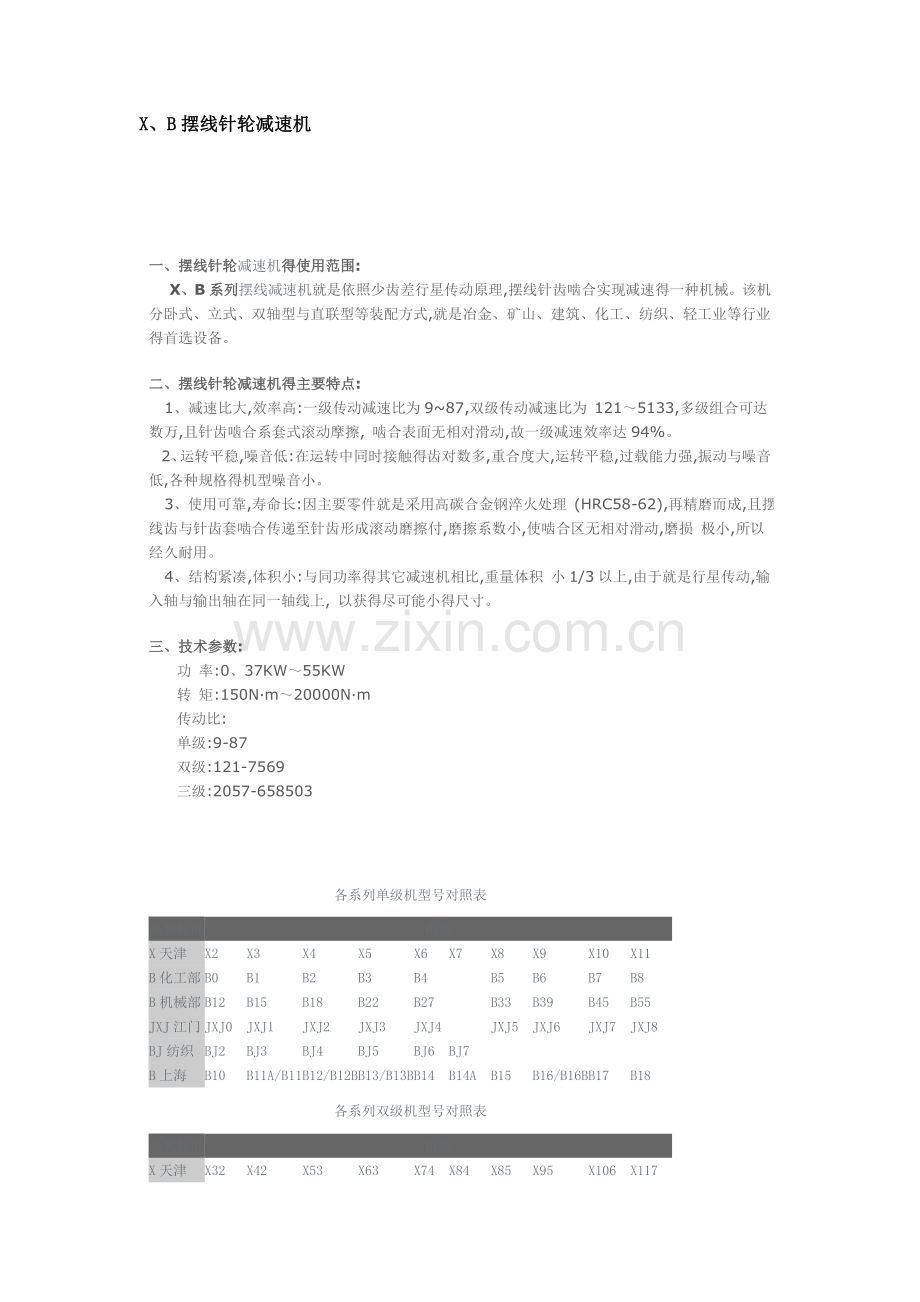

X、B摆线针轮减速机

一、摆线针轮减速机得使用范围:
    X、B系列摆线减速机就是依照少齿差行星传动原理,摆线针齿啮合实现减速得一种机械。该机分卧式、立式、双轴型与直联型等装配方式,就是冶金、矿山、建筑、化工、纺织、轻工业等行业得首选设备。
二、摆线针轮减速机得主要特点:
   1、减速比大,效率高:一级传动减速比为9~87,双级传动减速比为 121～5133,多级组合可达数万,且针齿啮合系套式滚动摩擦, 啮合表面无相对滑动,故一级减速效率达94%。
   2、运转平稳,噪音低:在运转中同时接触得齿对数多,重合度大,运转平稳,过载能力强,振动与噪音低,各种规格得机型噪音小。
   3、使用可靠,寿命长:因主要零件就是采用高碳合金钢淬火处理 (HRC58-62),再精磨而成,且摆线齿与针齿套啮合传递至针齿形成滚动磨擦付,磨擦系数小,使啮合区无相对滑动,磨损 极小,所以经久耐用。
   4、结构紧凑,体积小:与同功率得其它减速机相比,重量体积 小1/3以上,由于就是行星传动,输入轴与输出轴在同一轴线上, 以获得尽可能小得尺寸。
三、技术参数:
     功 率:0、37KW～55KW
     转 矩:150N·m～20000N·m
     传动比:
     单级:9-87
     双级:121-7569
     三级:2057-658503

各系列单级机型号对照表
系列标准
机型
X天津
X2
X3
X4
X5
X6
X7
X8
X9
X10
X11
B化工部
B0
B1
B2
B3
B4

B5
B6
B7
B8
B机械部
B12
B15
B18
B22
B27

B33
B39
B45
B55
JXJ江门
JXJ0
JXJ1
JXJ2
JXJ3
JXJ4

JXJ5
JXJ6
JXJ7
JXJ8
BJ纺织
BJ2
BJ3
BJ4
BJ5
BJ6
BJ7

B上海
B10
B11A/B11
B12/B12B
B13/B13B
B14
B14A
B15
B16/B16B
B17
B18
各系列双级机型号对照表
系列标准
机型
X天津
X32
X42
X53
X63
X74
X84
X85
X95
X106
X117
B化工部
B10
B20
B31
B41

B52
B53
B63
B74
B85
B机械部
B1512
B1812
B2215
B2715

B3318
B3322
B3922
B4527
B5527
JXJ江门
JXJE10
JXJE20
JXJE41
JXJE42

JXJE52
JXJE53
JXJE63
JXJE74
JXJE85
BJ纺织

BJ42
BJ53
BJ63
BJ74
BJ84

B上海
B110A
B120A
B131A
B142A
B142A
B152
B153
B163
B173
B184A

一、 X、B摆线减速机概述、工作原理与结构、选型方法

二、 X、B摆线针轮减速机型号表示方法、安装形式、输出许用扭矩表

三、 X、B系列单、双级摆线减速机型号规格选型表

四、 X、B摆线针轮减速机单级卧式减速机外形安装尺寸

五、X、B摆线针轮减速机双级卧式减速机外形安装尺
六、X、B摆线针轮减速机单级立式减速机外形安装尺
七、X、B摆线针轮减速机双级立式减速机外形安装尺寸
