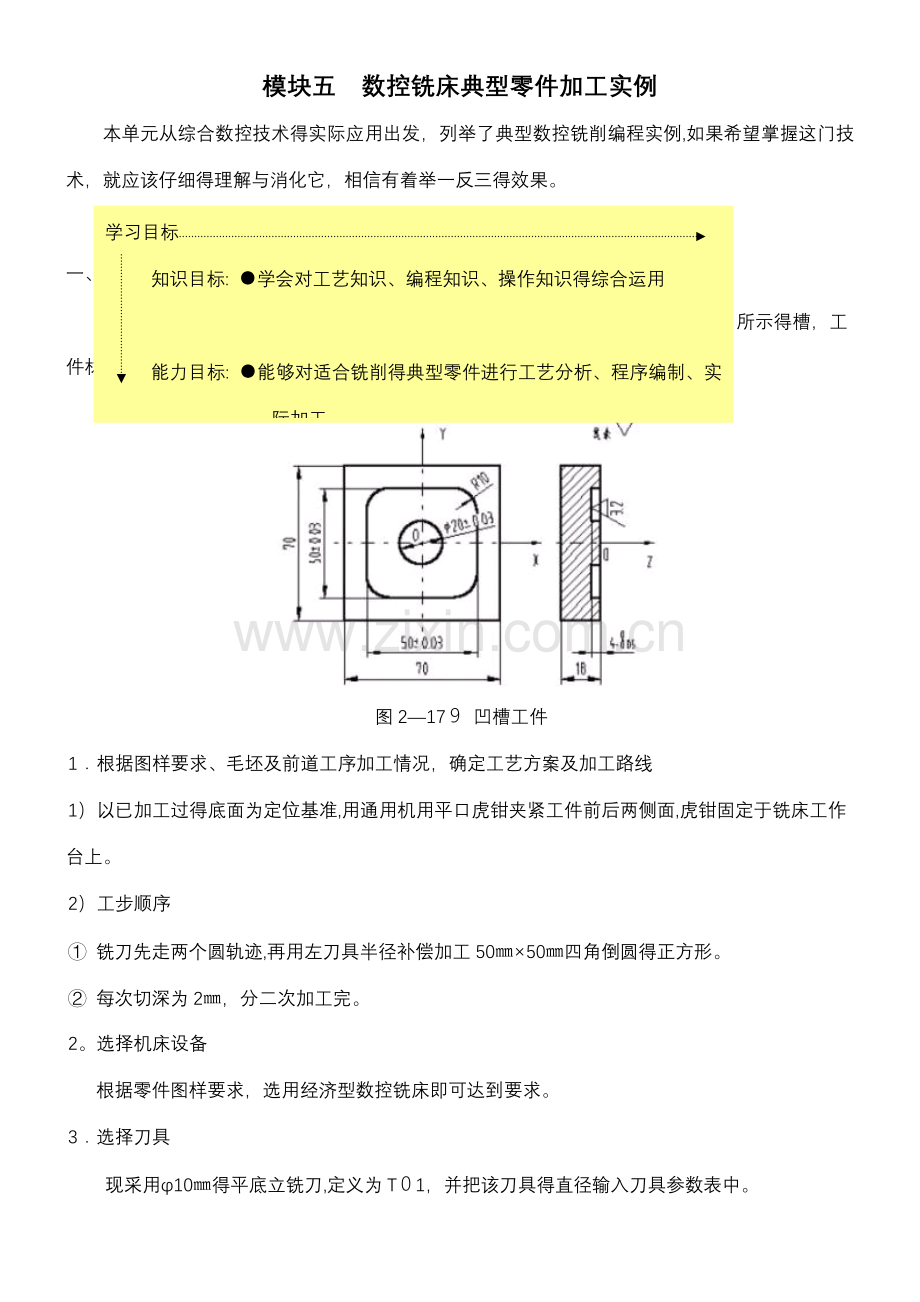

模块五 数控铣床典型零件加工实例
本单元从综合数控技术得实际应用出发，列举了典型数控铣削编程实例,如果希望掌握这门技术，就应该仔细得理解与消化它，相信有着举一反三得效果。
学习目标
知识目标: ●学会对工艺知识、编程知识、操作知识得综合运用

能力目标: ●能够对适合铣削得典型零件进行工艺分析、程序编制、实际加工。

一、 数控铣床加工实例1-—槽类零件
毛坯为7０㎜×70㎜×18㎜板材，六面已粗加工过，要求数控铣出如图２－179所示得槽，工件材料为４5钢.

图2—17９ 凹槽工件
1．根据图样要求、毛坯及前道工序加工情况，确定工艺方案及加工路线
1）以已加工过得底面为定位基准,用通用机用平口虎钳夹紧工件前后两侧面,虎钳固定于铣床工作台上。
2）工步顺序
① 铣刀先走两个圆轨迹,再用左刀具半径补偿加工50㎜×50㎜四角倒圆得正方形。
② 每次切深为2㎜，分二次加工完。
2。选择机床设备
　 根据零件图样要求，选用经济型数控铣床即可达到要求。
3．选择刀具
　　现采用φ10㎜得平底立铣刀,定义为T０1，并把该刀具得直径输入刀具参数表中。

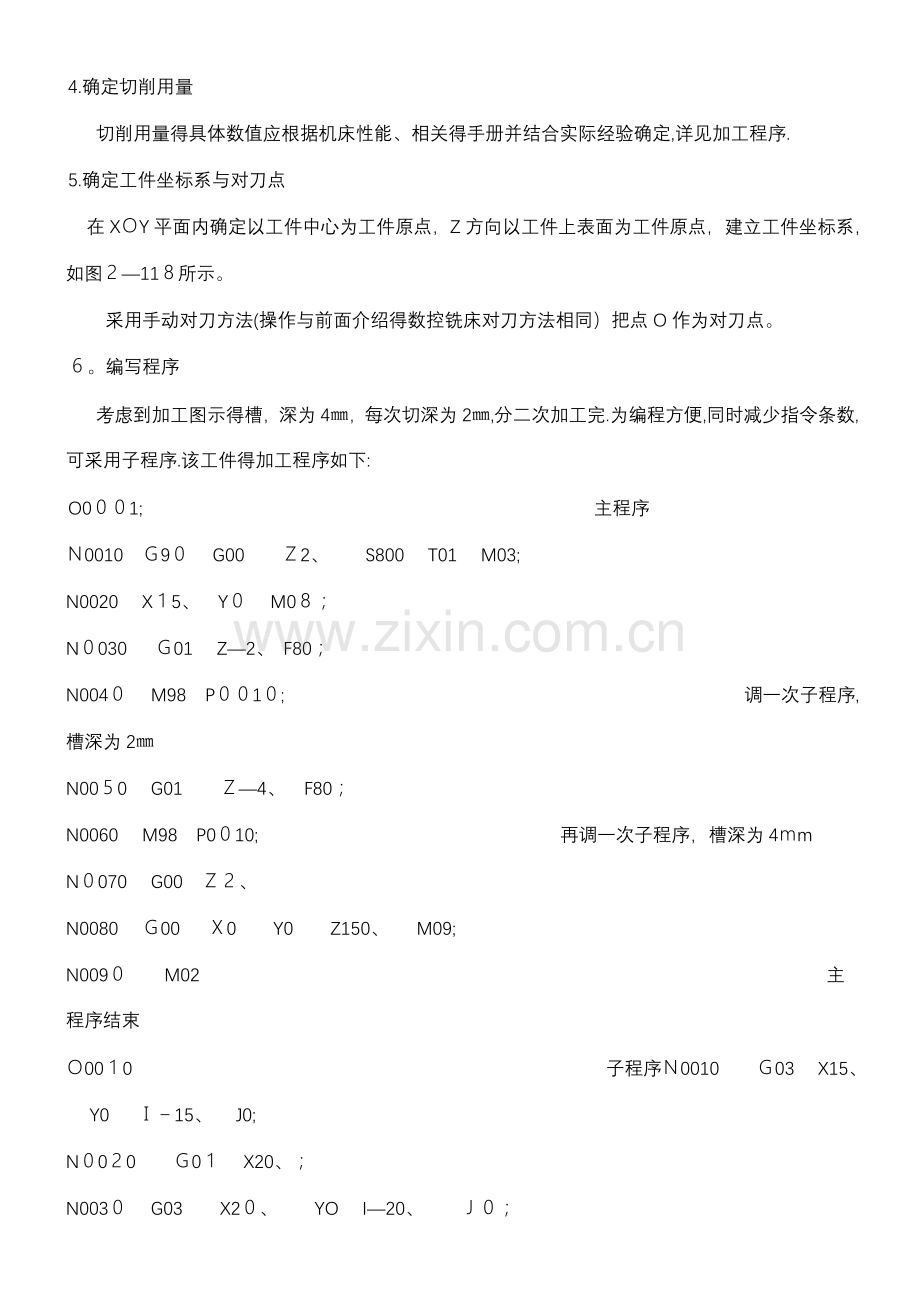

4.确定切削用量
　切削用量得具体数值应根据机床性能、相关得手册并结合实际经验确定,详见加工程序.
5.确定工件坐标系与对刀点
在XＯY平面内确定以工件中心为工件原点，Z方向以工件上表面为工件原点，建立工件坐标系，如图２—11８所示。
　　采用手动对刀方法(操作与前面介绍得数控铣床对刀方法相同）把点O作为对刀点。
６。编写程序
　 考虑到加工图示得槽，深为4㎜，每次切深为2㎜,分二次加工完.为编程方便,同时减少指令条数,可采用子程序.该工件得加工程序如下:
O0００1;  　 　 　 　 　 　　 　　 　 　 主程序
Ｎ0010 Ｇ9０　 G00 　Ｚ2、 　S800  T01  M03;
N0020  X１5、 Y０  M0８；
N０030  Ｇ01 　Z—2、 F80；
N004０  M98 P００1０;                      　 　 调一次子程序,槽深为2㎜
N00５0  G01 　Ｚ—4、 F80；
N0060  M98 P0０10;　　 　 　 　　 再调一次子程序，槽深为4ｍm
N０070  G00 Ｚ２、
N0080 　Ｇ00  Ｘ0 　Y0 　Z150、 　M09;
N009０  M02                              　　 　 主程序结束
Ｏ00１0　　　 　 　 　 　 　 　　 　　 子程序Ｎ0010  Ｇ03  X15、  Y0  Ｉ－15、  J0;
N０0２0 　Ｇ0１  X20、；
N003０  G03 　X2０、 　YO  I—20、 　Ｊ０；
N00４0  G4１  G０1  X２5、  Y15、；  　 　　 左刀补铣四角倒圆得正方形
N0050 　G０3  Ｘ１５、  Y25、  I－１0、  Ｊ0；
Ｎ00６０  G01  X—１5、;
N00７0  G０３ 　X—25、  Y15、  I0 　J－10、；
N0０８0  G０1 　Y—15、
Ｎ0090  G03  Ｘ-15、 　Y-25、  I10、  Ｊ0;
N010０  G01  Ｘ15、;
N011０  G0３  Ｘ25、  Y-15、 　Ｉ０  J10、;
N0１２0  G０１  Y0;
Ｎ0130 　G4０ 　G01  X15、  Y0; 　 　 　 　　 左刀补取消
Ｎ０140 M99;                            　　　　　子程序结束
7、程序得输入(参见模块四具体操作步骤)
8、试运行（参见模块四具体操作步骤)
9、对刀(参见模块四具体操作步骤）
10、加工
选择“自动方式”,按“启动”开始加工。
二、 数控铣床加工实例2——平面轮廓类零件
毛坯为１20㎜×60㎜×10㎜板材,5㎜深得外轮廓已粗加工过,周边留2㎜余量,要求加工出如图2-１8０所示得外轮廓及φ２0㎜得孔。工件材料为铝.

图2-１８0平面轮廓工件
１.根据图样要求、毛坯及前道工序加工情况,确定工艺方案及加工路线
１)以底面为定位基准,两侧用压板压紧,固定于铣床工作台上。
2)工步顺序
① 钻孔φ20㎜.
②　按O’AＢCDEFG线路铣削轮廓。
2．选择机床设备
根据零件图样要求，选用经济型数控铣床即可达到要求。
3.选择刀具
现采用φ20㎜得钻头，定义为Ｔ02，φ5㎜得平底立铣刀,定义为T01,并把该刀具得直径输入刀具参数表中。由于普通数控钻铣床没有自动换刀功能,按照零件加工要求,只能手动换刀。
４．确定切削用量
切削用量得具体数值应根据该机床性能、相关得手册并结合实际经验确定，详见加工程序。
5.确定工件坐标系与对刀点
在XOＹ平面内确定以0点为工件原点,Z方向以工件下表面为工件原点，建立工件坐标系，如图2—１19所示。采用手动对刀方法把0点作为对刀点。
６．编写程序
O０00２；　 　　　　 　 　　 　　 　 　 　 　 　 　　
Ｎ00１0  G9２ X5、  Y5、  Ｚ5０、;                　　 　　 设置对刀点(手工安装好φ２0mm得钻头)
Ｎ0020  Ｇ90 G17  G００ 　X40、  Y３0、;            在ＸOY平面内加工
N0030  G９8  G８1 　Ｘ４0、  Y30、  Z—5、  R15、 　F１50； 钻孔循环
Ｎ0０40  G０0  X5、  Y5、  Z50、;
Ｎ00５0  M０5;
Ｎ0060 　M0０; 　 　　 　 　 　 　　　 　 程序暂停，手动换ф5㎜立铣刀
N007０  G90 　G41  G00  X－20、 　Y-10、  Z—5、  D01;
Ｎ0080  G01  Ｘ５、  Y—10、　F１50;
Ｎ０0９０  G0１  Y35、  F150;
N01０0  G91
N0110 　G０1  X10、  Ｙ１0、; 　
Ｎ0120 　Ｘ１1、８ 　Y0;
N0１3０ 　G02 　Ｘ3０、5  Y—5、  R20、;
N0140  G03  X1７、3  Y-１0、  R２0、;
N0150  G0１  X10、4  Y0；
Ｎ0160  X0  Y—25、;
N0１70  X—90、 　Y０；
N０１80 　G90  G0０ X５  Y5  Z５0；
N0190  G40;
N０200  Ｍ05;
N０2１0  M30;
7、程序得输入（参见模块四具体操作步骤）
８、试运行（参见模块四具体操作步骤）
9、对刀（参见模块四具体操作步骤）
１0、加工
选择“自动方式”,按“启动”开始加工。
三、 数控铣床加工实例３--孔类零件
对图2－220所示得工件进行不同要求孔得加工，工件外形尺寸与表面粗糙度已达到图纸要求,材料为4５钢。
1、加工方案得确定
1)工件选用机用平口钳装夹,校正平口钳固定钳口与工作台X轴方向平行,将1６0×2５侧面贴近固定钳口后压紧，并校正工件上表面得平行度。
2)加工方法与刀具选择如表2—13所示.
表2-13　孔加工方案
加工内容
加工方法
选用刀具(mｍ）
孔1、孔２
点孔－钻孔—扩孔
φ3中心钻，φ10麻花钻,φ１2麻花钻
孔3、孔4
点孔－钻孔－扩孔－铰孔
φ3中心钻,φ１0麻花钻,φ1５、8麻花钻,φ1６机用铰刀
孔5、孔6
钻孔—扩孔－粗镗－精镗加工
φ20、φ35麻花钻,φ3７、5粗镗刀,φ３8精镗刀
2.选择机床设备
根据零件图样要求,选用加工中心加工此零件，可利用加工中心自动换刀得优势,缩短加工时间。
3.确定切削用量
　 各刀具切削参数与长度补偿值如表2—１４所示。
表2－14　刀具切削参数与长度补偿选用表
刀具
参数
φ３
中心钻
φ10
麻花钻
φ2０
麻花钻
φ35
麻花钻
φ１2
麻花钻
φ１５、８麻花钻
φ16
机用铰刀
φ３7、5粗镗刀
φ38
精镗刀
主轴转速(r/ｍｉn）
12

1000
进给率(ｍm／ｍiｎ）
12

0
３0
8０
40
刀具补偿
H1/T1
H2/Ｔ2
H3／T３
H4/T4
H5/T５
H6/T6
H7/T7
H8/T8
H9／T9
5.确定工件坐标系与对刀点
在XOY平面内确定以0点为工件原点,Z方向以工件上表面为工件原点,建立工件坐标系,如图２-18１所示。采用手动对刀方法把0点作为对刀点。

图2-18１　孔得加工
６、编写程序
O0003
Ｎ0010 G５４ G90　G1７ G21 G49 G４０ ; 　 　　 　　 程序初始化
Ｎ002０ Ｍ03 S１２00 T1； 　 　 主轴正转，转速120０r／mｉn，调用1号刀
N0030 G00 G４3 Ｚ１50、 H1; 　 　 　 　　 　　　 Z轴快速定位，调用刀具1号长度补偿
N0040 X0 Y０; 　 　 　 　 　 X、Ｙ轴快速定位
N０05０ G81 Ｇ99 X—６０、 Y2５、 Z－2、 R2、 F120; 　 　 点孔加工孔1，进给率１２0ｍm/min
Ｎ０060 Y－25、；　　 　 　 　 　　　　 　 　 点孔加工孔2
N００７０ X6０、 Y—２2、5； 　 　　 　 　 　 　 　点孔加工孔3
N0０８0　Ｙ22、5; 　 　 　 　 　 　 点孔加工孔４
N00９0 G49 G00 Ｚ150、； 　　 　 　　 　 　 　取消固定循环,取消1号长度补偿,Z轴快速定位
Ｎ０100 M０５； 　 　 　 　 　 　 　　 　 　 　主轴停转
N0110 Ｍ0６ T2; 　 　 　　 　 　 　 　 调用2号刀
Ｎ0120 M03 Ｓ650; 　 　 主轴正转，转速650ｒ/min
N０130 Ｇ43 Ｇ00 Z100、 H2 M０8; 　　 　 Z轴快速定位,调用2号长度补偿,切削液开
Ｎ０1４0 G83　Ｇ９9 Ｘ-60、 Ｙ2５、 Z－3０、　R2、 Q6、 F１00； 钻孔加工孔1,进给率１００mm／min
N0150 Y-2５、； 　 　　 　 　 　 　　 　 　　 　 钻孔加工孔2
N0160 Ｘ6０、 Y—2２、5; 　 　 　　　 　 　　钻孔加工孔3
Ｎ０1７0 Y22、5； 　　 　 　 钻孔加工孔4
Ｎ0１８0　Ｇ49 G０0 Z１50、 M09; 　　 　 　 　 　取消固定循环,取消2号长度补偿，Z轴快速定位,切削液关
N0190 M05； 　 　　 　 　 主轴停转
N0200　M06 T3; 　 　　 　 　 　 　 　 调用3号刀
Ｎ02１0 M０3 S350; 　 　 　　 　 　　 主轴正转，转速350ｒ/min
N022０　G4３　G00　Z100、　H3　M08； 　 　 　　 　Z轴快速定位,调用３号长度补偿,切削液开
N0２30 Ｇ８3 G99 X-28、 Y0　Z－35、 R２、 Q5、 F40； 　 钻孔加工孔5,进给率40mm/mｉn
Ｎ02４0 X28、 　 　 　　 　 　 　 钻孔加工孔6
N０250 G４9 G0０ Ｚ１50、 Ｍ0９； 　 　　 　 　　 　 取消固定循环,取消3号长度补偿，Z轴快速定位，切削液关
N0260 M0５; 　 　 　 　 　　 　 　 主轴停转
N０２70 Ｍ06 T４； 　　 　 　　 　　　 调用４号刀
N０280 M０3 S1５０; 　 　 　 　　　 　 　　 主轴正转，转速15０r/min
N02９0 G43 G0０　Ｚ100　H4 M０8; 　 　　 　 　 Ｚ轴快速定位,调用4号长度补偿,切削液开
N0３00 Ｇ83 G99 X-2８、 Ｙ0　Z-4２、 Ｒ２、 Ｑ8、　F20； 扩孔加工孔５,进给率４0mm/min
N０３1０　X2８、 　　 　 　 　　　　 扩孔加工孔6
N032０ G49 Ｇ0０ Z150、　M09；　 　 　 　 　 取消固定循环,取消4号长度补偿，Ｚ轴快速定位，切削液关
N0３3０ M０５; 　 　 　 　 　 　 主轴停转
Ｎ0340 M06 T5； 　 　　 　 　 调用5号刀
N0350　M０3 Ｓ5５０; 　 　　　 　 　　 　
N０3６０　G43 G00　Ｚ1００ H５　M08；
N０370 G83 Ｇ９9 Ｘ—6０、　Y2５ Z—31、 Ｒ2、 Q8、 Ｆ８0；
N03８０ Y—２5、
N0３９0 G49 G00 Z1５０、 Ｍ09；
N０４00 M０5；
Ｎ0４10 M0６　Ｔ6;
N0420 Ｍ03 Ｓ4００;
N０43０ Ｇ4３　Ｇ00 Z100、 Ｈ6 M08；
N0440　G83 G９9 X60、 Y-２2、5 Z－3３、　R2、　Ｑ8、 F５0；
N０450 Ｙ２2、5;
Ｎ04６０ Ｇ4９ G0０　Z1５０、 M09；
N0４7０ Ｍ05;
Ｎ０480 M0６　T7；
Ｎ04９0 Ｍ03 S25０；
N０500　Ｇ４３ G０0 Z１00、 Ｈ7　M0８；
N０5１0 X0 Y0；
N0520 G85　G99 X6０、 Y-22、5　Z－3０、 R2、 Ｆ30;
N0５30 Ｙ22、5；
Ｎ０540 G49 G00 Z15０ M09;
N05５0 M0５；
N05６0 M0６ Ｔ８；
Ｎ057０ M０3　S8５0;
N05８0 G４3 G00 Z100、 H8　M08;
Ｎ0590 XO　Ｙ0　;
N06０0 G85 G99 X－2８、 Y0 Z—2６、　Ｒ2、 F8０;
N0６10 X28、；
Ｎ0620　G49 Ｇ0０ Z150、 M09;
N0630　M05；
N０6４0　Ｍ06 Ｔ9；
N065０　M0３　S1000；
N0660 G43　G０0 Z1０0、　H９ M０8；
N０67０ X0　Ｙ0;
Ｎ0680　G85　G99 Ｘ—2８、 Y0 Ｚ-２６、 Ｒ2、　F4０；
N０６90 X28、;
N07０0 Ｇ49 G0０ Z１50、 M０9；
Ｎ0710 M02；
