测量实操大赛内容及新版细则.docx

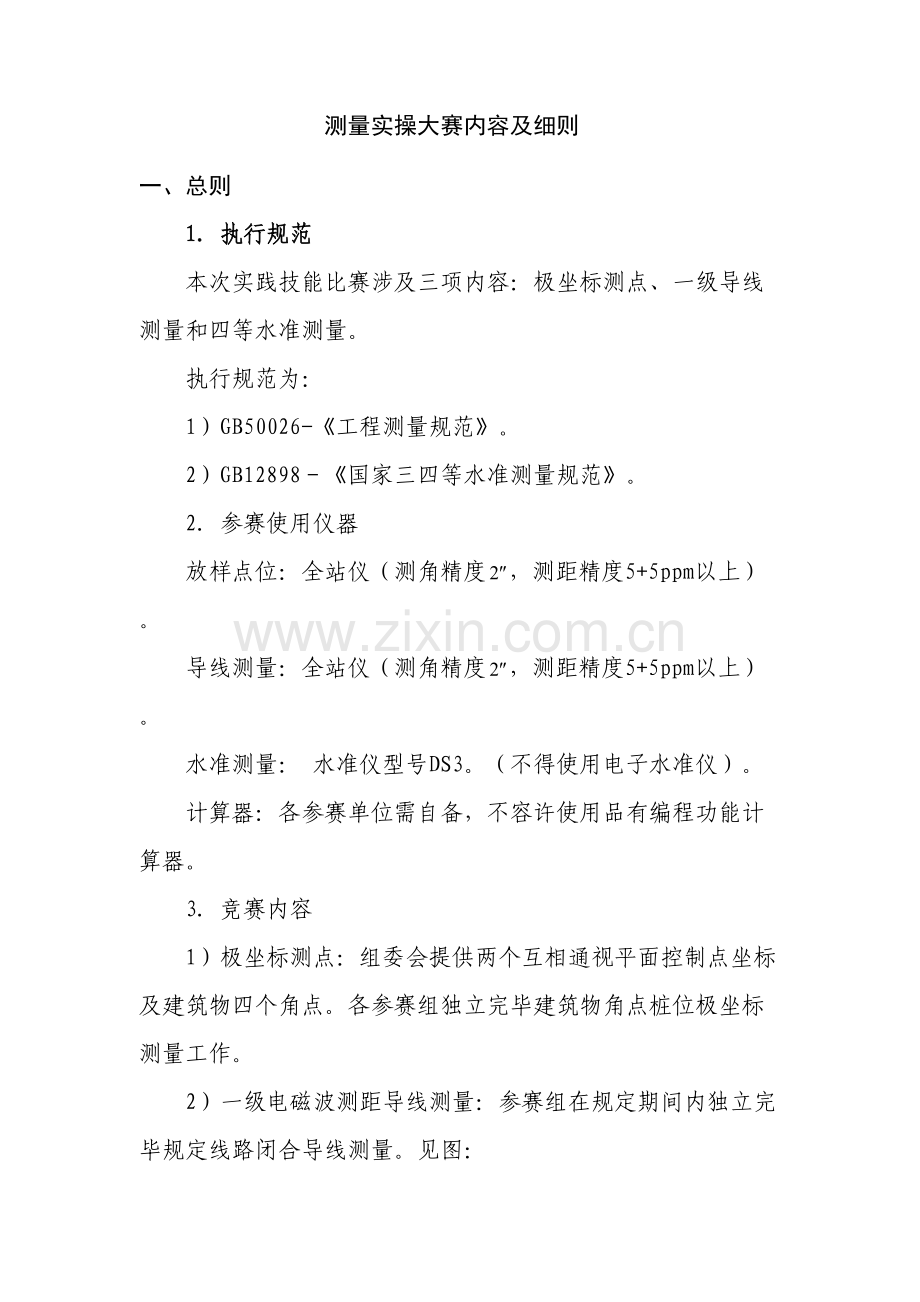

测量实操大赛内容及细则
一、总则
1．执行规范
本次实践技能比赛涉及三项内容：极坐标测点、一级导线测量和四等水准测量。
执行规范为：
1）GB50026-《工程测量规范》。
2）GB12898－《国家三四等水准测量规范》。
2．参赛使用仪器
放样点位：全站仪（测角精度，测距精度5+5ppm以上）。
导线测量：全站仪（测角精度，测距精度5+5ppm以上）。
水准测量： 水准仪型号DS3。（不得使用电子水准仪）。
计算器：各参赛单位需自备，不容许使用品有编程功能计算器。
3. 竞赛内容
1）极坐标测点：组委会提供两个互相通视平面控制点坐标及建筑物四个角点。各参赛组独立完毕建筑物角点桩位极坐标测量工作。

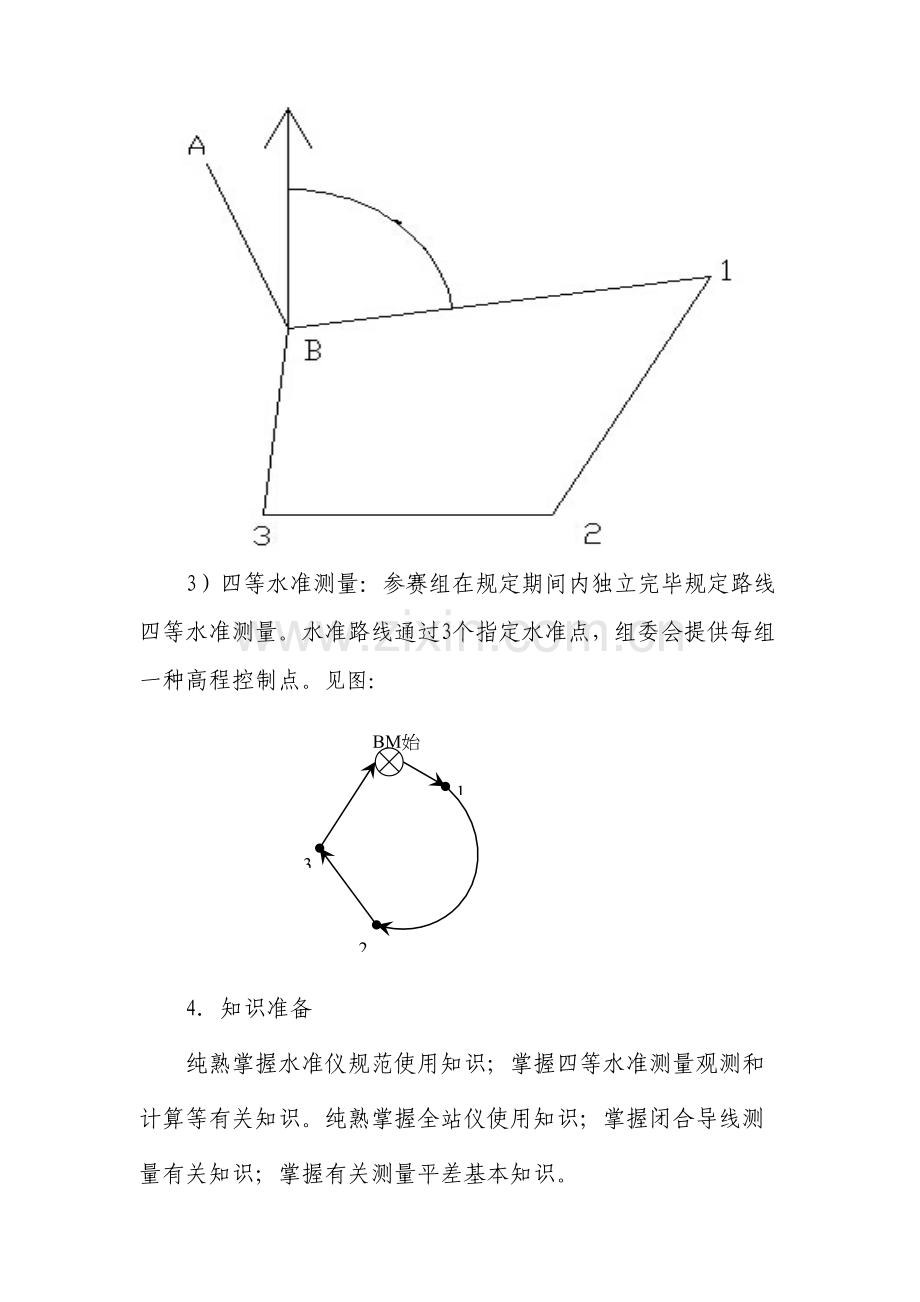

2）一级电磁波测距导线测量：参赛组在规定期间内独立完毕规定线路闭合导线测量。见图：

3）四等水准测量：参赛组在规定期间内独立完毕规定路线四等水准测量。水准路线通过3个指定水准点，组委会提供每组一种高程控制点。见图：3
2
1
BM始

4．知识准备
纯熟掌握水准仪规范使用知识；掌握四等水准测量观测和计算等有关知识。纯熟掌握全站仪使用知识；掌握闭合导线测量有关知识；掌握有关测量平差基本知识。
5. 参赛规则
参赛顺序提前抽签决定。
竞赛一旦计时开始不能无端终结比赛。如果在比赛期间测量仪器发生非人为故障，致使比赛不能继续进行，需经裁判长（或副裁判长）确认并批准，比赛可重新开始。
参赛组必要独立完毕规定测量内容并现场进行内业计算，外业和内业数据必要直接填在规定表格内。表格填写好后应及时交给裁判员，不能带离比赛场地，否则成绩无效。观测数据必要原始真实，禁止弄虚作假，否则取消参赛资格。
选手文明参赛，不容许妨碍或阻挡其她参赛组观测。
参赛组应规范作业，注意测量安全及仪器保护。
比赛过程中现场裁判监督仪器使用、观测、记录、计算以及成员配合过程中规范性，防止浮现人员、仪器安全事故，经提示恶意不改者，现场裁判有权终结比赛。
6. 上交成果：
1）导线测量：导线观测记录手簿，导线坐标计算成果。
2）四等水准测量：水准观测记录手簿，高程平差计算成果。
3）极坐标测点：极坐标观测记录手簿，极坐标计算成果。
7．阐明
1）大赛开始前，大赛评委会将对比赛细节做解释。
2）本细则未尽事宜，由大赛竞赛委员会研究决定。
二、实际操作比赛规则
1、在比赛前抽签决定各组参赛顺序。
2、参赛选手在正式比赛前15分钟由裁判组人员领到指定考位，凭比赛抽签号就位，以发令信号(口哨)为准,开赛迟到15分钟及以上者,按自动弃权解决。
3、参赛选手参加操作技能比赛时，自备不具编程功能计算器，禁止重复测量，违规者取消比赛成绩。
4、参赛选手要按劳动保护关于规定穿戴劳动保护用品，严格按照操作安全规程进行操作，严防设备和人身事故发生。在操作比赛中凡违背安全操作规程者,裁判人员必要予以制止,对劝阻不听者,裁判应及时向裁判长报告,对选手作出解决。
5、参赛选手进行操作技能竞赛时，要服从裁判人员监督和指挥，参赛选手因违章导致设备、工具仪器损坏，由本人补偿经济损失。
6、裁判人员及赛场工作人员与参赛选手只能进行关于工作方面必要联系,不得进行任何提示性交谈。其他容许进入赛场人员,一律不准与参赛选手交谈。
7、赛场内应保持肃静,不得喧哗和互相讨论。比赛过程中如发现问题,应及时向裁判人员反映,得到裁判人员批准方可暂停比赛，否则时间照计。
8、比赛过程中,选手若需休息、饮水、上洗手间,一律计算为操作时间。
9、最后成绩不符合精度规定参赛组，将直接裁减；符合精度规定参赛组，以用时长短决定名次。
三、裁判员守则
1、凡直接参加比赛监督、试件检查评分及记分人员均为裁判员。
2、设1名总裁判长。每个参赛队进行比赛时由裁判员分别对一名参赛选手进行裁判计分。裁判长负责监督比赛各项评分工作，裁判员在裁判长领导下开展工作,并对总裁判长负责。
3、裁判工作要充分体现公平、公正、公开原则。要容许参赛选手对自己分数质疑，同步要在比赛结束后予以明确解释。选手对实际操作比赛分数质疑时，要通过现场记录状况，予以负责任解释。
4、比赛中浮现重大问题 ,要及时向总裁判长报告，待总裁判长或比赛组委会研究裁决。
5、裁判员要核对选手比赛顺序号。在监考过程中不得窜位,并认真作好监考记录。选手在操作过程中有违背比赛规则状况应及时予以制止,并如实记录备案,供评分参照。
6、在比赛过程中如遇特殊状况（如突然发病等）,裁判员应及时向总裁判长反映,及时作出解决。任何在赛场人员不准干扰参赛选手正常操作。
7、裁判员按比赛规则、评分原则对其所裁判内容予以评分并在评分表专栏处签名以示负责,然后将评提成果交总裁判长。
8、裁判员要严格遵守保密制度,不得互相串通评分状况。在组委会未发布比赛成绩前,任何人不得对外泄露评分状况。
四、参赛选手纪律
1、实操比赛时，请按照规定携带容许携带工具，并容许监考人员查验。
2、爱护公共财物，讲究文明礼貌；
3、尊重裁判和工作人员，遵守考场纪律；
4、自觉遵守各种安全规定和比赛纪律。
五、极坐标测点比赛实行细则
1．测量规定：
1)完毕建筑物四个角桩已知点观测，并进行极坐标计算；
2.比赛规定：
1）依照已知条件和已知导线点，测出实际坐标，并转换为绝对坐标。由裁判员发出比赛指令开始计时，至观测完毕后举手示意裁判，观测计时结束；内业计算开始计时，计算完毕后举手示意，计时结束；两段时间总和为整体比赛时间，比赛时间精准至1秒。时长为30分钟。
2）比赛各组独立作业，不得妨碍或阻挡其她比赛人员观测，经劝告无效者取消比赛资格。
3.技术规定：
操作规范，测设桩位精度满足规范规定。
4．评分原则
见评分细则。
六、导线测量比赛实行细则
1．测量规定：
1) 完毕指定导线所有观测；
2) 必要采用三联脚架法。
3)规定完毕一条闭合导线，按简易平差规定进行导线计算，计算出各项精度及3个指定未知点坐标。
2.比赛规定：
1)由裁判员发出比赛指令开始计时，至观测完毕后举手示意裁判，计时结束；内业计算开始计时，计算完毕后举手示意，计时结束；两段时间总和为导线整体比赛时间，比赛时间精准至1秒。时间为60分钟。
2)记录必要用竞赛委员会发记录手簿。
3)各参赛组需在规定期间内完毕规定比赛项目。
4)各组计算出导线点坐标，计算表格由组委会提供。现场手工计算，计算成果表中必要注明导线方位角闭合差、坐标闭合差和导线全长相对闭合差。
5)各小组独立作业，不得妨碍或阻挡其她小组观测，经劝告无效者取消比赛资格。
3.技术规定：
1)观测按相应测量原则规定执行，距离测量气象数据不记录。
2)仪器操作应符合规定，记簿应记录完整，符合规定，并在手簿封面标明参赛组号。
3)记录和计算应符合规范规定，计算成果取位至0.001m。导线观测和计算限差见表2、表3。
表2： 一级导线测量基本技术规定
水平角（2"级仪器）
距离
测回数
同一方向值各测回较差
一测回内2C较差
照准
读数
读数差
2
12"
18"
1
4
5mm
表3： 一级导线测量基本技术规定
方位角闭合差
导线全长相对闭合差

≤1/15000
注：表中n为测站数。
4．评分原则
评分原则见附件。
七、四等水准测量比赛实行细则
1．测量规定：
1)小构成员轮流完毕指定复核路线四等水准测量，从指定已知高程点起、测定3个指定水准点高程，并复核到原高程点；时间为45分钟。
2)观测时前、后视距离必要依照上、下丝读数计算，上、下丝读数应记录在手簿中；
3)观测记录格式由组委会提供。
2.比赛规定：
1)各组观测路线起始点及待定点由竞赛委员会事先拟定，各组现场抽签拟定点组。
2)记录必要用竞赛委员会发记录手簿。
3)水准测量各组设站数不限，但每测段测站数必要为偶数。
4)计算表格由组委会提供，现场完毕计算，计算成果取位至0.001m。。
6)各小组独立作业，不容许妨碍或阻挡其她小组观测，经劝告无效者取消比赛资格。
3.技术规定：
1)观测按相应测量原则规定执行。
2)记簿应记录完整，符合规定。
3)记录和计算按规范执行。计算表中应注明高差闭合差和高差闭合差容许值。观测限差见表4。
表4： 四等水准测量基本技术规定
项目
级别
视线长度(m)
先后视距差(m)
任一测站先后视累积差 (m)
黑红面读数之差(mm)
黑红面所测高差较差(mm)
附合路线闭合差(mm)
四等
≤80
≤5.0
≤10.0
≤3.0
≤5.0
≤
注：L为水准路线长度，以km计。
4．评分原则
比赛评分细则见附件。
5、总分相似时，精度高胜出
6、浮现如下情形者，实操成绩为0分
a.闭合路线高差闭合差超限者
b.实操时间超过180分钟者
极坐标测点评分细则
总分100分，操作限时30分钟
序号
竞赛项目
操作规定
违背规定扣分原则
备注
1
内业计算（40分）
表头栏目填写齐全
3

2
数据不得有连环涂改
3

3
计算数据错误
不合格

4
作业习惯（30分）
除双手外，身体其她部位不得接触仪器
2

5
作业中不得手扶脚架或基座
2

6
脚螺旋或微动螺旋不得过量旋转
2

7
测微轮不得过量旋转或旋转过猛
2

8
进行归零复核。
2

9
限时
（30分）
超时一分钟
3

10
超时20分钟者
不及格

注：由裁判组复核施工测量放样点位误差与否超过规范限差，超过规范限差按不合格计。

闭合导线评分细则
总分100分，操作限时60分钟（涉及内业计算时间）
序号
竞赛项目
操作规定
违背规定扣分原则
备注
1
精度指标（20分）
两次读数差不得超限
5

2
半测回归零差不得超限
5

3
2C较差不得超限
5

4
测回差不得超限
5

5
技术指标（20分）
对中误差不得超过3mm
2

6
整平误差不得超过一格
2

7
一测回中，照准部水准管居中误差不得超过一格
2

8
照准目的，照准部微动螺旋按旋进方向
2

9
照准目的，望远镜微动螺旋按旋进方向
2

10
半测回中，照准部旋转方向对的
2

11
半测回中，不得重新对中、整平
2

12
观测中，不得重复进行目镜对光
2

13
记录计算（10分）
表头栏目填写齐全
1

14
记录有不得连环涂改
1

15
按规则进行计算取位
1

16
秒位不得有改正
1

17
不得使用橡皮擦拭
1

18
记录字体书写对的、不得涂改
1

19
2C计算对的
1

20
平均值计算对的
1

21
归零方向值计算对的
1

22
不良作业习惯（10分）
除双手外，身体其她部位不得接触仪器
2

23
作业中不得手扶脚架或基座
2

24
脚螺旋或微动螺旋不得过量旋转
2

25
测微轮不得过量旋转或旋转过猛
2

26
观测者，记录者坚持回报制度
2

27
限时 （30分），采用分段计分
在比赛规定期间正好完毕比赛（涉及观测记录、计算）
得25分

28
每提前5分钟完毕；
加1分

29
每推迟5分钟完毕；
扣1分

30
超过比赛规定期间20分钟
裁减

31
导线数据内业计算10分
导线全长相对闭合差超过规范规定
取消评奖资格

32
计算中完全对的不扣分，计算中不有关联每错一处扣1分，有关联数据第一步计算错误，其后全为错。

四等水准复核导线比赛评分细则
总分100分，操作限时45分钟（涉及内业计算时间）
序号
竞赛项目
操作规定
违背规定扣分原则
备注
1
操作分
20分
三个未知水准点上不得放置尺垫
3

2
每个测段测站数应为偶数
3

3
记录人员回报读数
1

4
测站记录人员未给搬站信息，后尺人员向前跑尺
2

5
搬站时水准仪可不装箱，但应保持仪器和脚架在同一竖直状态
3

6
水准尺不得在地上拖行
2

7
测段间持续设站时，水准仪三脚架应使其中两脚与水准路线方向平行，另一脚轮换置于水准路线方向两侧
未按本条执行不扣分，执行加2分。

8
手簿记录分20分
手簿中不得违背如下各项限差
1）每测站先后视差：≦±5m
2）先后视距离累积差：≦±10m
3）红黑面读数：≦±3mm
4）红黑面所测高差之差：≦±5mm。
成果按不合格计。

9
厘米和毫米读数不得涂改，其她观测值不得连环改正，不得就字改字，不得用橡皮擦除，
每涂改一次扣1分，合计涂改次数不得超过2次，否则成果作废。

10
每测站应计算完整，每一测站无论计算到哪一步，但未计算完全
2

11
记录手簿记录必要注明参赛组号、各测站观测人员和记录人员，
未注明扣10分。

12
上交观测手簿应计算出水准路线高差闭合差
否则扣5分

13
时间（速度）分值40分，采用分段计分
在比赛规定期间正好完毕比赛（涉及观测记录、计算）
得35分；

14
每提前2分钟完毕
加1分；

15
每推迟2分钟完毕
扣1分；

16
4.超过比赛规定期间20分钟
裁减

17
水准数据内业计算20分
水准路线高差闭合差超过规范规定，取消评奖资格

18
计算中完全对的不扣分，计算中不有关联每错一处，有关联数据第一步计算错误，其后全为错
扣2分

由评判组进行检查，计算总分；上交观测手簿不得弄虚作假，否则取消参赛资格。
