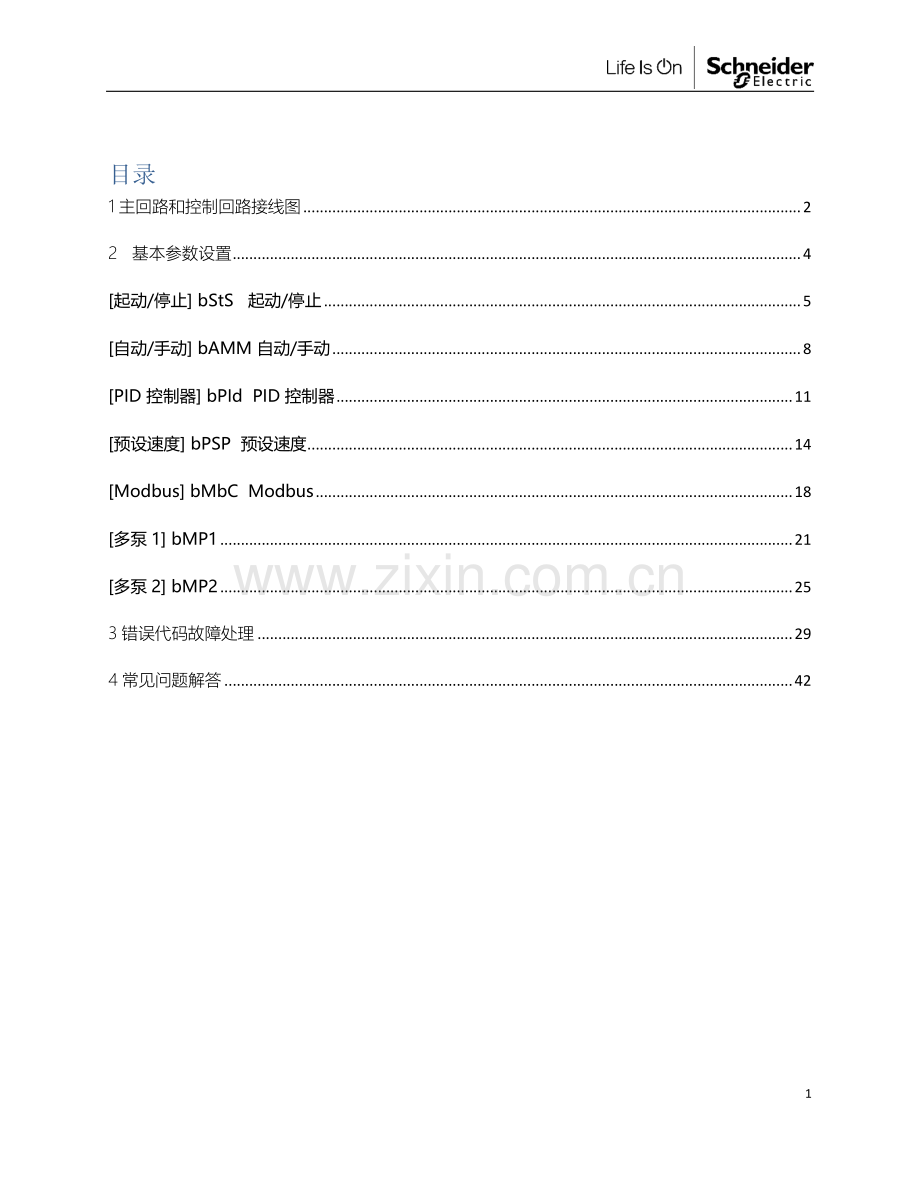

施耐德 ATV610 变频器实用手册 ATV610 变频器针对风机/泵类通用型应用 功率范围 380V/0.75-160kW，适用于三相异步电机 版本:2017.07 1 目录 1 主回路和控制回路接线图.2 2 基本参数设置.4 起动/停止 bStS 起动/停止.5 自动/手动 bAMM 自动/手动.8 PID 控制器 bPId PID 控制器.11 预设速度 bPSP 预设速度.14 Modbus bMbC Modbus.18 多泵 1 bMP1.21 多泵 2 bMP2.25 3 错误代码故障处理.29 4 常见问题解答.42 2 1 主回路和控制回路接线图 如图 1 所示，为变频器主回路接线图，其中 R/L1、S/L2、T/L3 为变频器一次回路的输入接线端子，U/T1、V/T2、W/T3 为变频器一次回路的输出接线端子。带线路接触器的接线图，当检测到错误时，将继电器输出 R1 设置为操作状态故障，以断开变频器。图 1 主回路接线图 如图 2 所示，为变频器控制回路接线图，施耐德变频器控制回路不需要单独供电，只要主回路上电，控制回路就自动得电。当然为了避免在使用通讯方式控制变频器时因变频器失电而报通讯故障，施耐德变频器也可以通过+24V 和 0V 两个端子给控制回路再添加一路电源，无需要在参数里专门设置，保证变频器主回路失电的情况下，控制回路仍然有电。3 LI1LI6 为 ATV610 的 6 个逻辑输入，图 2 所示的为最常见的接线方式，公共线为+24V 电压信号，该种接线方式也是施耐德变频器的默认接线方式，如果需要其他的接线方式可以参考安装手册。模拟量 AI1 给出了电位计的接线，按照此接线方式，可以实现用旋钮调速。ATV610 标配有 3 个模拟量输入。AQ1 和 COM 组成了变频器的一个 AO 点，ATV610 标配 2 个模拟量输出。R1A、R1C、R1B 为变频器的一个 DO 点，其中 R1C 和 R1A 组成常开点，R1C 和 R1B 组成常闭点。R2A/R2C 和 R3A/R3C为变频器的另外两个 DO 点，为常开点，共计 3 个继电器输出。P24 与 0V 之间可以外接电源，也可以不接。图 2 控制回路接线图 4 2 基本参数设置 ATV610共有7种应用宏，ATV610应用宏出厂默认设置为起动/停止模式，用于电机的基本起停控制，2线控制方式。在此默认配置下可使用端子DI1实现最基本的变频器起停，通过AI1设置输出频率（0-10Vdc为默认设置，也可以设置为4-20mA）。两路模拟输出可显示电机频率和电机电流。继电器输出R1显示变频器故障，R2显示变频器运行。施耐德变频器大部分基本参数设置在【1.2 简单启动】里均可设置，包括：电机额定功率，电机额定电流：按照电机铭牌上给出的额定功率设置 电机热电流：设置为电机铭牌上额定电流的0-1.1倍 加速时间：从0加速至【电机额定频率】所需的时间，根据工艺需求和电机负载来设置该参数。当设置过短时，会引起过流跳闸。减速时间：从【电机额定频率】减速至0所需要的时间，根据工艺需求和负载来设置该参数。当设置过短时，会引起过压跳闸。低速频率，高速频率：通过这两个参数可以设定频率给定信号对应的量程，比如利用4-20mA电流信号来作为频率给定值。如果【低速频率】设置为10HZ，【高速频率】设置为30HZ，那么当给定4mA电流时，变频器频率给定值为10HZ，当电流为20mA时，变频器频率给定值为30HZ。输出相位转向:允许在未修改任何电气接线的情况下，无需调整电机接线改变电机认定正向运行的转向。配置参考频率1：选择变频器参考频率的通道，最常见的通过本地模拟量端子，通过远程终端即变频器标配的面板，通过modbus通讯，或者通过其他通讯总线。2/3 线控制：【2线控制】用电平信号来起停变频器，如果采用脉冲信号来起停变频器，选择【3线控制】。下表为7种应用宏的典型参数设置 5 起动/停止 bStS 起动/停止 用于电机的基本起停控制，2线控制方式。ATV610应用宏出厂默认设置为起动/停止模式，在此默认配置下可使用端子DI1实现最基本的变频器起停，通过AI1设置输出频率（0-10Vdc为默认设置，也可以设置为4-20mA）。两路模拟输出可显示电机频率和电机电流。继电器输出R1显示变频器故障，R2显示变频器运行。接线举例 应用宏起动/停止 I/O默认配置 输入/输出 起/停StS 出厂设置 DI1 起/停 DI2 故障复位 DI3 未分配 DI4 未分配 DI5 未分配 DI6 未分配 AI1 参考频率通道10-10Vdc AI2 未分配 AQ1 电机频率4-20mA AQ2 电机电流4-20mA R1 操作状态故障 R2 驱动器运行 R3 变频器准备好 6 应用宏【起动/停止】典型参数设置 参数名 路径 默认值 说明 设置范围 注意事项 R1 CONFIGURATION 完整设置 输入/输出 R1 配置 FLT 定义继电器输出 R1 的功能 请参考编程手册 R2 CONFIGURATION 完整设置 输入/输出 R2 配置 Running 定义继电器输出 R2 的功能 请参考编程手册 R3 CONFIGURATION 完整设置 输入/输出 R3 配置 NO 定义继电器输出 R3 的功能 请参考编程手册 AO1 assignment 完整设置 输入/输出 AQ1 配置 Motor freq.模拟量输出 AQ1 的功能定义 请参考编程手册 如定义了模拟量输出为电机频率，则需要注意输出对应的是 LSPTFR 的范围，而默认的 TFR 为 60Hz，如需对应最高为 50Hz，需要更改 TFR 的值 AO1 Type 完整设置 输入/输出 AQ1 配置 current 模拟量输出 AQ1 的类型 电流 or 电压 AO1 min output 完整设置 输入/输出 AQ1 配置 4mA 模拟量输出 AQ1 的最小值 020mA/010V AO1 max output 完整设置 输入/输出 AQ1 配置 20mA 模拟量输出 AQ1 的最大值 020mA/010V AO2 assignment 完整设置 输入/输出 AQ2 配置 Motor current 模拟量输出 AQ2 的功能定义 请参考编程手册 AO2 Type 完整设置 输入/输出 AQ2 配置 current 模拟量输出 AQ2 的类型 电流 or 电压 AO2 min output 完整设置 输入/输出 AQ2 配置 4mA 模拟量输出 AQ2 的最小值 020mA/010V AO2 max output 完整设置 输入/输出 AQ2 配置 20mA 模拟量输出 AQ2 的最大值 020mA/010V AI1 type 完整设置 输入/输出 AI1 配置 voltage 模拟量输入 AI1 的类型 电流 or 电压 AI1 min value 完整设置 输入/输出 AI1 配置 0V 模拟量输入 AI1 的最小值 020mA/010V AI1 max value 完整设置 输入/输出 AI1 配置 10V 模拟量输入 AI1 的最大值 020mA/010V AI2 type 完整设置 输入/输出 AI2 配置 current 模拟量输入 AI2 的类型 电流 or 电压 AI2 min value 完整设置 输入/输出 AI2 配置 0mA 模拟量输入 AI2 的最小值 020mA/010V AI2 max value 完整设置 输入/输出 AI2 配置 20mA 模拟量输入 AI2 的最大值 020mA/010V Profile(CHCF)完整设置 命令与给定值 SIM 控制模式 组合通道 SIM 隔离通道 SEP IO 模式 IO 可以把起动信号以及频率指令这两个信号分离或组合控制 Cmd switching 完整设置 命令与给定值 CD1 控制通道切换分配 请参考编程手册 可分配一个 DI 端子切换命令通道，如DI=0，控制端子为 CD1，如 DI=1，控制通道为 CD2 Cmd channel 1 完整设置 命令与给定值 Terminals 命令通道 1 终端 Ter;通过远程终端 LCC Modbus Mdb;通讯 nEt 可选择端子 Terminal,or HMI,or Modbus,or Fieldbus 7 Cmd channel 2 完整设置 命令与给定值 Modbus 命令通道 2 终端 Ter;通过远程终端 LCC Modbus Mdb;通讯 nEt 可选择端子 Terminal,or HMI,or Modbus,or Fieldbus Ref.2 switching(rfc)完整设置 命令与给定值 Fr1 频率通道切换 请参考编程手册 可分配一个 DI 端子切换频率通道，如DI=0，频率通道为 Fr1，如 DI=1，频率通道为 Fr2 Ref.1 channel 完整设置 命令与给定值 AI1 频率通道 1 AI1AI6;通过远程终端 LCC Modbus 参考频率 Mdb 通讯参考频率 nEt Ref.2 channel 完整设置 命令与给定值 No 频率通道 2 AI1AI6;通过远程终端 LCC 通过 DI 参考频率 uPdt Modbus 参考频率 Mdb 通讯参考频率 nEt DI5,DI6 上的脉冲信号 Pi5,Pi6 可通过参考 Fr2 实现加减速功能 2/3 wire control 完整设置 输入/输出 2C 2/3 线控制选择 2 线 2C;3 线 3C 默认为 2 线控制 Reverse assign.完整设置 输入/输出 No 反转分配 请参考编程手册 默认无反转分配，如需电机反转，需手动配置反转 DI 端子 FAULT RESET 完整设置 错误/警告处理 故障复位 DI2 故障复位 请参考编程手册 在此应用宏中默认 DI2 是故障复位 LSP(Low speed)完整设置 命令与给定值 0Hz 低速频率 0500Hz 8 自动/手动 bAMM 自动/手动 可用本地或远程信号控制变频器，并通过DI信号切换给定。当应用宏选择自动/手动，I/O口默认配置DI4为切换信号。自动模式：变频器由PLC控制，参考频率由通道AI2给定（默认4-20mA）。手动模式：变频器由本地端子控制，DI1控制正转，DI2控制反转，参考频率由通道AI1给定（默认0-10Vdc）接线举例 应用宏自动/手动 I/O默认配置 输入/输出 自动/手动bAMM DI1 正向 DI2 反向 DI3 未分配 DI4 参考频率2切换 DI5 未分配 DI6 未分配 AI1 参考频率通道 10-10Vdc(手动)AI2 参考频率通道 24.20mA(自动)AQ1 电机频率4.20mA AQ2 电机电流4.20mA R1 操作状态故障 R2 驱动器运行 R3 变频器准备好 9 应用宏【自动/手动】典型参数设置 参数名 路径 默认值 说明 设置范围 注意事项 R1 CONFIGURATION 完整设置 输入/输出 R1 配置 FLT 定义继电器输出 R1 的功能 请参考编程手册 R2 CONFIGURATION 完整设置 输入/输出 R2 配置 Drv.running 定义继电器输出 R2 的功能 请参考编程手册 R3 CONFIGURATION 完整设置 输入/输出 R3 配置 NO 定义继电器输出 R3 的功能 请参考编程手册 AO1 assignment 完整设置 输入/输出 AQ1 配置 Motor freq.模拟量输出 AQ1 的功能定义 请参考编程手册 如定义了模拟量输出为电机频率，则需要注意输出对应的是 LSPTFR 的范围，而默认的 TFR 为 60Hz，如需对应最高为 50Hz，需要更改 TFR 的值 AO1 Type 完整设置 输入/输出 AQ1 配置 current 模拟量输出 AQ1 的类型 电流 or 电压 AO1 min output 完整设置 输入/输出 AQ1 配置 4mA 模拟量输出 AQ1 的最小值 020mA/010V AO1 max output 完整设置 输入/输出 AQ1 配置 20mA 模拟量输出 AQ1 的最大值 020mA/010V AO2 assignment 完整设置 输入/输出 AQ2 配置 Motor current 模拟量输出 AQ2 的功能定义 请参考编程手册 AO2 Type 完整设置 输入/输出 AQ2 配置 current 模拟量输出 AQ2 的类型 电流 or 电压 AO2 min output 完整设置 输入/输出 AQ2 配置 4mA 模拟量输出 AQ2 的最小值 020mA/010V AO2 max output 完整设置 输入/输出 AQ2 配置 20mA 模拟量输出 AQ2 的最大值 020mA/010V AI1 type 完整设置 输入/输出 AI1 配置 voltage 模拟量输入 AI1 的类型 电流 or 电压 AI1 min value 完整设置 输入/输出 AI1 配置 0V 模拟量输入 AI1 的最小值 020mA/010V AI1 max value 完整设置 输入/输出 AI1 配置 10V 模拟量输入 AI1 的最大值 020mA/010V AI2 type 完整设置 输入/输出 AI2 配置 current 模拟量输入 AI2 的类型 电流 or 电压 AI2 min value 完整设置 输入/输出 AI2 配置 4mA 模拟量输入 AI2 的最小值 020mA/010V AI2 max value 完整设置 输入/输出 AI2 配置 20mA 模拟量输入 AI2 的最大值 020mA/010V Profile(CHCF)完整设置 命令与给定值 SIM 控制模式 组合通道 SIM 隔离通道 SEP IO 模式 IO 可以把起动信号以及频率指令这两个信号分离或组合控制 Cmd switching 完整设置 命令与给定值 CD1 控制通道切换分配 请参考编程手册 可分配一个 DI 端子切换命令通道，如 DI=0，控制端子为 CD1，如 DI=1，控制通道为 CD2 10 Cmd channel 1 完整设置 命令与给定值 Terminals 命令通道 1 终端 Ter 通过远程终端 LCC Modbus Mdb 通讯 nEt 可选择端子 Terminal,or HMI,or Modbus,or Fieldbus Cmd channel 2 完整设置 命令与给定值 Modbus 命令通道 2 终端 Ter 通过远程终端 LCC Modbus Mdb 通讯 nEt 可选择端子 Terminal,or HMI,or Modbus,or Fieldbus Ref.2 switching(rfc)完整设置 命令与给定值 DI4 频率通道切换 请参考编程手册 可分配一个 DI 端子切换频率通道，如 DI=0，频率通道为 Fr1，如 DI=1，频率通道为 Fr2 Ref.1 channel 完整设置 命令与给定值 AI1 频率通道 1 AI1AI6 通过远程终端 LCC Modbus 参考频率 Mdb 通讯参考频率 nEt Ref.2 channel 完整设置 命令与给定值 AI2 频率通道 2 AI1AI6 通过远程终端 LCC 通过 DI 参考频率 uPdt Modbus 参考频率 Mdb 通讯参考频率 nEt DI5、DI6 上的脉冲信号 Pi5、Pi6 可通过参考 Fr2 实现加减速功能 2/3 wire control 完整设置 输入/输出 2C 2/3 线控制选择 2 线 2C 3 线 3C 默认为 2 线控制 Reverse assign.完整设置 输入/输出 DI2 反转分配 请参考编程手册 默认无反转分配，如需电机反转，需手动配置反转 DI端子 FAULT RESET 完整设置 错误/警告处理 故障复位 No 故障复位 请参考编程手册 在此应用宏中默认 DI2 是故障复位 LSP(Low speed)完整设置 命令与给定值 0Hz 低速频率 0500Hz 11 PID 控制器 bPId PID 控制器 用于闭环控制系统，如流量、压力、温度控制等。应用宏选择PID控制器，AI1分配给PID给定值，AI2为PID实际反馈值，如传感器测得的流量，压力，温度等。接线举例 应用宏PID 控制器 I/O 默认配置 输入/输出 PID 控制器bPid DI1 正向 DI2 未分配 DI3 未分配 DI4 未分配 DI5 未分配 DI6 未分配 AI1 PID 给定 AI2 PID 反馈值 AQ1 电机频率4.20mA AQ2 电机电流4.20mA R1 操作状态故障 R2 变频器运行 R3 变频器准备好 12 应用宏【PID】典型参数设置 参数名 路径 默认值 说明 设置范围 注意事项 R1 CONFIGURATION 完整设置 输入/输出 R1 配置 FLT 定义继电器输出 R1 的功能 请参考编程手册 R2 CONFIGURATION 完整设置 输入/输出 R2 配置 Drv.running 定义继电器输出 R2 的功能 请参考编程手册 R3 CONFIGURATION 完整设置 输入/输出 R3 配置 NO 定义继电器输出 R3 的功能 请参考编程手册 AO1 assignment 完整设置 输入/输出 AQ1 配置 Motor freq.模拟量输出 AQ1 的功能定义 请参考编程手册 如定义了模拟量输出为电机频率，则需要注意输出对应的是 LSPTFR 的范围，而默认的 TFR 为 60Hz，如需对应最高为 50Hz，需要更改 TFR 的值 AO1 Type 完整设置 输入/输出 AQ1 配置 current 模拟量输出 AQ1 的类型 电流 or 电压 AO1 min output 完整设置 输入/输出 AQ1 配置 4mA 模拟量输出 AQ1 的最小值 020mA/010V AO1 max output 完整设置 输入/输出 AQ1 配置 20mA 模拟量输出 AQ1 的最大值 020mA/010V AO2 assignment 完整设置 输入/输出 AQ2 配置 Motor current 模拟量输出 AQ2 的功能定义 请参考编程手册 AO2 Type 完整设置 输入/输出 AQ2 配置 current 模拟量输出 AQ2 的类型 电流 or 电压 AO2 min output 完整设置 输入/输出 AQ2 配置 4mA 模拟量输出 AQ2 的最小值 020mA/010V AO2 max output 完整设置 输入/输出 AQ2 配置 20mA 模拟量输出 AQ2 的最大值 020mA/010V AI1 type 完整设置 输入/输出 AI1 配置 voltage 模拟量输入 AI1 的类型 电流 or 电压 AI1 min value 完整设置 输入/输出 AI1 配置 0V 模拟量输入 AI1 的最小值 020mA/010V AI1 max value 完整设置 输入/输出 AI1 配置 10V 模拟量输入 AI1 的最大值 020mA/010V AI2 type 完整设置 输入/输出 AI2 配置 current 模拟量输入 AI2 的类型 电流 or 电压 AI2 min value 完整设置 输入/输出 AI2 配置 4mA 模拟量输入 AI2 的最小值 020mA/010V AI2 max value 完整设置 输入/输出 AI2 配置 20mA 模拟量输入 AI2 的最大值 020mA/010V Profile(CHCF)完整设置 命令与给定值 SIM 控制模式 组合通道 SIM 隔离通道 SEP IO 模式 IO 可以把起动信号以及频率指令这两个信号分离或组合控制 Cmd switching 完整设置 命令与给定值 CD1 控制通道切换分配 请参考编程手册 可分配一个 DI 端子切换命令通道，如DI=0，控制端子为 CD1，如 DI=1，控制通道为 CD2 Cmd channel 1 完整设置 命令与给定值 Terminals 命令通道 1 终端 Ter；通过远程终端 LCC Modbus Mdb；通讯 nEt 可选择端子 Terminal,or HMI,or Modbus,or Fieldbus 13 Cmd channel 2 完整设置 命令与给定值 Modbus 命令通道 2 终端 Ter；通过远程终端 LCC Modbus Mdb；通讯 nEt 可选择端子 Terminal,or HMI,or Modbus,or Fieldbus Ref.2 switching(rfc)完整设置 命令与给定值 Fr1 频率通道切换 请参考编程手册 可分配一个 DI 端子切换频率通道，如DI=0，频率通道为 Fr1，如 DI=1，频率通道为 Fr2 Ref.1 channel 完整设置 命令与给定值 AI1 频率通道 1 AI1AI6 通过远程终端 LCC Modbus 参考频率 Mdb 通讯参考频率 nEt Ref.2 channel 完整设置 命令与给定值 No 频率通道 2 AI1AI6 通过远程终端 LCC 通过 DI 参考频率 uPdt Modbus 参考频率 Mdb 通讯参考频率 nEt DI5、DI6 上的脉冲信号 Pi5、Pi6 可通过参考 Fr2 实现加减速功能 2/3 wire control 完整设置 输入/输出 2C 2/3 线控制选择 2 线 2C;3 线 3C 默认为 2 线控制 Reverse assign.完整设置 输入/输出 No 反转分配 请参考编程手册 默认无反转分配，如需电机反转，需手动配置反转 DI 端子 FAULT RESET 完整设置 错误/警告处理 故障复位 No 故障复位 请参考编程手册 在此应用宏中默认 DI2 是故障复位 PID feedback ass.(PIF)完整设置 通用功能 PID 控制器 反馈 AI2 PID 反馈 AI1AI5 虚拟 AIV1 DI5 DI6 上的脉冲 必须选择 PID 反馈通道后才能激活 PID功能 LSP(Low speed)完整设置 命令与给定值 0Hz 低速频率 0500Hz TOCT(Type of control PID)完整设置 通用功能 PID 控制器 反馈 NA PID 控制类型 NA 压力 流量 其他 RPG 完整设置 通用功能 PID 控制器 设置 1 PID 增益 0.01100.00 系统响应慢，增加增益；系统出现超调振动，减少增益 RIG 完整设置 通用功能 PID 控制器 设置 1 PID 积分 0.01100.00 系统超调偏差过大，增大积分；系统响应过慢，减小积分 14 预设速度 bPSP 预设速度 4个预置速度，可通过DI端子进行选择。选择应用预设速度，DI3分配给预设速度2，DI4分配给预设速度4。接线举例 应用宏预设速度 I/O默认配置 DI3 DI4 预设速度 0 0 参考频率 1 0 预设速度2 0 1 预设速度3 1 1 预设速度4 输入/输出 预设速度bPSP DI1 起/停 DI2 故障复位 DI3 预设速度2 DI4 预设速度4 DI5 未分配 DI6 未分配 AI1 参考频率通道10-10Vdc AI2 未分配 AQ1 电机频率4.20mA AQ2 电机电流4.20mA R1 操作状态故障 R2 变频器运行 R3 变频器准备好 15 应用宏【预设速度】典型参数设置 参数名 路径 默认值 说明 设置范围 注意事项 R1 CONFIGURATION 完整设置 输入/输出 R1 配置 FLT 定义继电器输出 R1 的功能 请参考编程手册 R2 CONFIGURATION 完整设置 输入/输出 R2 配置 Drv.running 定义继电器输出 R2 的功能 请参考编程手册 R3 CONFIGURATION 完整设置 输入/输出 R3 配置 NO 定义继电器输出 R3 的功能 请参考编程手册 AO1 assignment 完整设置 输入/输出 AQ1 配置 Motor freq.模拟量输出 AQ1 的功能定义 请参考编程手册 如定义了模拟量输出为电机频率，则需要注意输出对应的是 LSPTFR 的范围，而默认的 TFR 为60Hz，如需对应最高为 50Hz，需要更改 TFR 的值 AO1 Type 完整设置 输入/输出 AQ1 配置 current 模拟量输出 AQ1 的类型 电流 or 电压 AO1 min output 完整设置 输入/输出 AQ1 配置 4mA 模拟量输出 AQ1 的最小值 020mA/010V AO1 max output 完整设置 输入/输出 AQ1 配置 20mA 模拟量输出 AQ1 的最大值 020mA/010V AO2 assignment 完整设置 输入/输出 AQ2 配置 Motor current 模拟量输出 AQ2 的功能定义 请参考编程手册 AO2 Type 完整设置 输入/输出 AQ2 配置 current 模拟量输出 AQ2 的类型 电流 or 电压 AO2 min output 完整设置 输入/输出 AQ2 配置 4mA 模拟量输出 AQ2 的最小值 020mA/010V AO2 max output 完整设置 输入/输出 AQ2 配置 20mA 模拟量输出 AQ2 的最大值 020mA/010V AI1 type 完整设置 输入/输出 AI1 配置 voltage 模拟量输入 AI1 的类型 电流 or 电压 AI1 min value 完整设置 输入/输出 AI1 配置 0V 模拟量输入 AI1 的最小值 020mA/010V AI1 max value 完整设置 输入/输出 AI1 配置 10V 模拟量输入 AI1 的最大值 020mA/010V AI2 type 完整设置 输入/输出 AI2 配置 current 模拟量输入 AI2 的类型 电流 or 电压 16 AI2 min value 完整设置 输入/输出 AI2 配置 0mA 模拟量输入 AI2 的最小值 020mA/010V AI2 max value 完整设置 输入/输出 AI2 配置 20mA 模拟量输入 AI2 的最大值 020mA/010V Profile(CHCF)完整设置 命令与给定值 SIM 控制模式 组合通道 SIM 隔离通道 SEP IO 模式 IO 可以把起动信号以及频率指令这两个信号分离或组合控制 Cmd switching 完整设置 命令与给定值 CD1 控制通道切换分配 请参考编程手册 可分配一个 DI 端子切换命令通道，如 DI=0，控制端子为 CD1，如 DI=1，控制通道为 CD2 Cmd channel 1 完整设置 命令与给定值 Terminals 命令通道 1 终端 Ter；通过远程终端 LCC Modbus Mdb；通讯 nEt 可选择端子 Terminal,or HMI,or Modbus,or Fieldbus Cmd channel 2 完整设置 命令与给定值 Modbus 命令通道 2 终端 Ter；通过远程终端 LCC Modbus Mdb；通讯 nEt 可选择端子 Terminal,or HMI,or Modbus,or Fieldbus Ref.2 switching(rfc)完整设置 命令与给定值 Fr1 频率通道切换 请参考编程手册 可分配一个 DI 端子切换频率通道，如 DI=0，频率通道为 Fr1，如 DI=1，频率通道为 Fr2 Ref.1 channel 完整设置 命令与给定值 AI1 频率通道 1 AI1AI6 通过远程终端 LCC Modbus 参考频率 Mdb 通讯参考频率 nEt Ref.2 channel 完整设置 命令与给定值 No 频率通道 2 AI1AI6 通过远程终端 LCC 通过 DI 参考频率 uPdt Modbus 参考频率 Mdb 通讯参考频率 nEt DI5、DI6 上的脉冲信号 Pi5、Pi6 可通过参考 Fr2 实现加减速功能 2/3 wire control 完整设置 输入/输出 2C 2/3 线控制选择 2 线 2C 3 线 3C 默认为 2 线控制 Reverse assign.完整设置 输入/输出 No 反转分配 请参考编程手册 默认无反转分配，如需电机反转，需手动配置反转 DI 端子 FAULT RESET 完整设置 错误/警告处理 故障复位 DI2 故障复位 请参考编程手册 在此应用宏中默认 DI2 是故障复位 17 2 preset speeds(PS2)完整设置 通用功能 预设速度 DI3 2 段速 DI 分配 DI1DI6 如果需要 2 段速，只需分配一个 DI 端子作为多段速信号 4 preset speeds(PS4)完整设置 通用功能 预设速度 DI4 4 段速 DI 分配 DI1DI6 如果需要 4 段速，则需要分配 2 个 DI 端子作为多段速信号 PRESET SPEEDS 2 完整设置 通用功能 预设速度 10 多段速 2 频率 0500Hz PRESET SPEEDS 3 完整设置 通用功能 预设速度 20 多段速 3 频率 0500Hz PRESET SPEEDS 4 完整设置 通用功能 预设速度 30 多段速 4 频率 0500Hz LSP(Low speed)完整设置 命令与给定值 0Hz 低速频率 0500Hz 18 Modbus bMbC Modbus 用于基本Modbus通信控制，选择应用宏Modbus,可使用DI3在通信与端子控制间切换，此时参考频率通道可在Modbus和AI1间切换选择。接线举例 应用宏Modbus I/O默认配置 输入/输出 Modbus 通信bMbC DI1 起/停 DI2 故障复位 DI3 参考频率2切换 DI4 未分配 DI5 未分配 DI6 未分配 AI1 参考频率通道20-10Vdc AI2 未分配 AQ1 电机频率4-20mA AQ2 电机电流4-20mA R1 操作状态故障 R2 变频器运行 R3 变频器准备好 19 应用宏【Modbus】典型参数设置 参数名 路径 默认值 说明 设置范围 注意事项 R1 CONFIGURATION 完整设置 输入/输出 R1 配置 FLT 定义继电器输出 R1 的功能 请参考编程手册 R2 CONFIGURATION 完整设置 输入/输出 R2 配置 Drv.running 定义继电器输出 R2 的功能 请参考编程手册 R3 CONFIGURATION 完整设置 输入/输出 R3 配置 NO 定义继电器输出 R3 的功能 请参考编程手册 AO1 assignment 完整设置 输入/输出 AQ1 配置 Motor freq.模拟量输出 AQ1 的功能定义 请参考编程手册 如定义了模拟量输出为电机频率，则需要注意输出对应的是 LSPTFR 的范围，而默认的 TFR 为60Hz，如需对应最高为 50Hz，需要更改 TFR 的值 AO1 Type 完整设置 输入/输出 AQ1 配置 current 模拟量输出 AQ1 的类型 电流 or 电压 AO1 min output 完整设置 输入/输出 AQ1 配置 4mA 模拟量输出 AQ1 的最小值 020mA/010V AO1 max output 完整设置 输入/输出 AQ1 配置 20mA 模拟量输出 AQ1 的最大值 020mA/010V AO2 assignment 完整设置 输入/输出 AQ2 配置 Motor current 模拟量输出 AQ2 的功能定义 请参考编程手册 AO2 Type 完整设置 输入/输出 AQ2 配置 current 模拟量输出 AQ2 的类型 电流 or 电压 AO2 min output 完整设置 输入/输出 AQ2 配置 4mA 模拟量输出 AQ2 的最小值 020mA/010V AO2 max output 完整设置 输入/输出 AQ2 配置 20mA 模拟量输出 AQ2 的最大值 020mA/010V AI1 type 完整设置 输入/输出 AI1 配置 voltage 模拟量输入 AI1 的类型 电流 or 电压 AI1 min value 完整设置 输入/输出 AI1 配置 0V 模拟量输入 AI1 的最小值 020mA/010V AI1 max value 完整设置 输入/输出 AI1 配置 10V 模拟量输入 AI1 的最大值 020mA/010V AI2 type 完整设置 输入/输出 AI2 配置 current 模拟量输入 AI2 的类型 电流 or 电压 AI2 min value 完整设置 输入/输出 AI2 配置 0mA 模拟量输入 AI2 的最小值 020mA/010V AI2 max value 完整设置 输入/输出 AI2 配置 20mA 模拟量输入 AI2 的最大值 020mA/010V Profile(CHCF)完整设置 命令与给定值 SIM 控制模式 组合通道 SIM 隔离通道 SEP IO 模式 IO 可以把起动信号以及频率指令这两个信号分离或组合控制 Cmd switching 完整设置 命令与给定值 CD1 控制通道切换分配 请参考编程手册 可分配一个 DI 端子切换命令通道，如 DI=0，控制端子为 CD1，如 DI=1，控制通道为 CD2 20 Cmd channel 1 完整设置 命令与给定值 Terminals 命令通道 1 终端 Ter 通过远程终端 LCC Modbus Mdb 通讯 nEt 可选择端子 Terminal,or HMI,or Modbus,or Fieldbus Cmd channel 2 完整设置 命令与给定值 Modbus 命令通道 2 终端 Ter 通过远程终端 LCC Modbus Mdb 通讯 nEt 可选择端子 Terminal,or HMI,or Modbus,or Fieldbus Ref.2 switching(rfc)完整设置 命令与给定值 DI3 频率通道切换 请参考编程手册 可分配一个 DI 端子切换频率通道，如 DI=0，频率通道为 Fr1，如 DI=1，频率通道为 Fr2 Ref.1 channel 完整设置 命令与给定值 Modbus 频率通道 1 AI1AI6 通过远程终端 LCC Modbus 参考频率 Mdb 通讯参考频率 nEt Ref.2 channel 完整设置 命令与给定值 AI1 频率通道 2 AI1AI6 通过远程终端 LCC 通过 DI 参考频率 uPdt Modbus 参考频率 Mdb 通讯参考频率 nEt DI5、DI6 上的脉冲信号 Pi5、Pi6 可通过参考 Fr2 实现加减速功能 2/3 wire control 完整设置 输入/输出 2C 2/3 线控制选择 2 线 2C 3 线 3C 默认为 2 线控制 Reverse assign.完整设置 输入/输出 No 反转分配 请参考编程手册 默认无反转分配，如需电机反转，需手动配置反转DI 端子 FAULT RESET 完整设置 错误/警告处理 故障复位 DI2 故障复位 请参考编程手册 在此应用宏中默认 DI2 是故障复位 LSP(Low speed)完整设置 命令与给定值 0Hz 低速频率 0500Hz 21 多泵 1 bMP1 选择应用宏多泵 1，泵 2 和泵 3 分别由继电器输出 RQ2 和 RQ3 控制，泵 2 和泵 3 的状态会通过 DI3 和 DI4 反馈至变频器：状态 1 表示泵已准备好，状态 0 表示泵不可用。Q1 和 Q2 必须闭合，泵 2 和泵 3 才可以工作。变频器控制继电器输出 RQ2 使 CP1 通电闭合 KM1;控制继电器输出使RQ2 使 CP2 通电闭合 KM2。接线举例 应用宏多泵1 I/O默认配置 输入/输出 多泵 1bmp1 DI1 起/停 DI2 未分配
