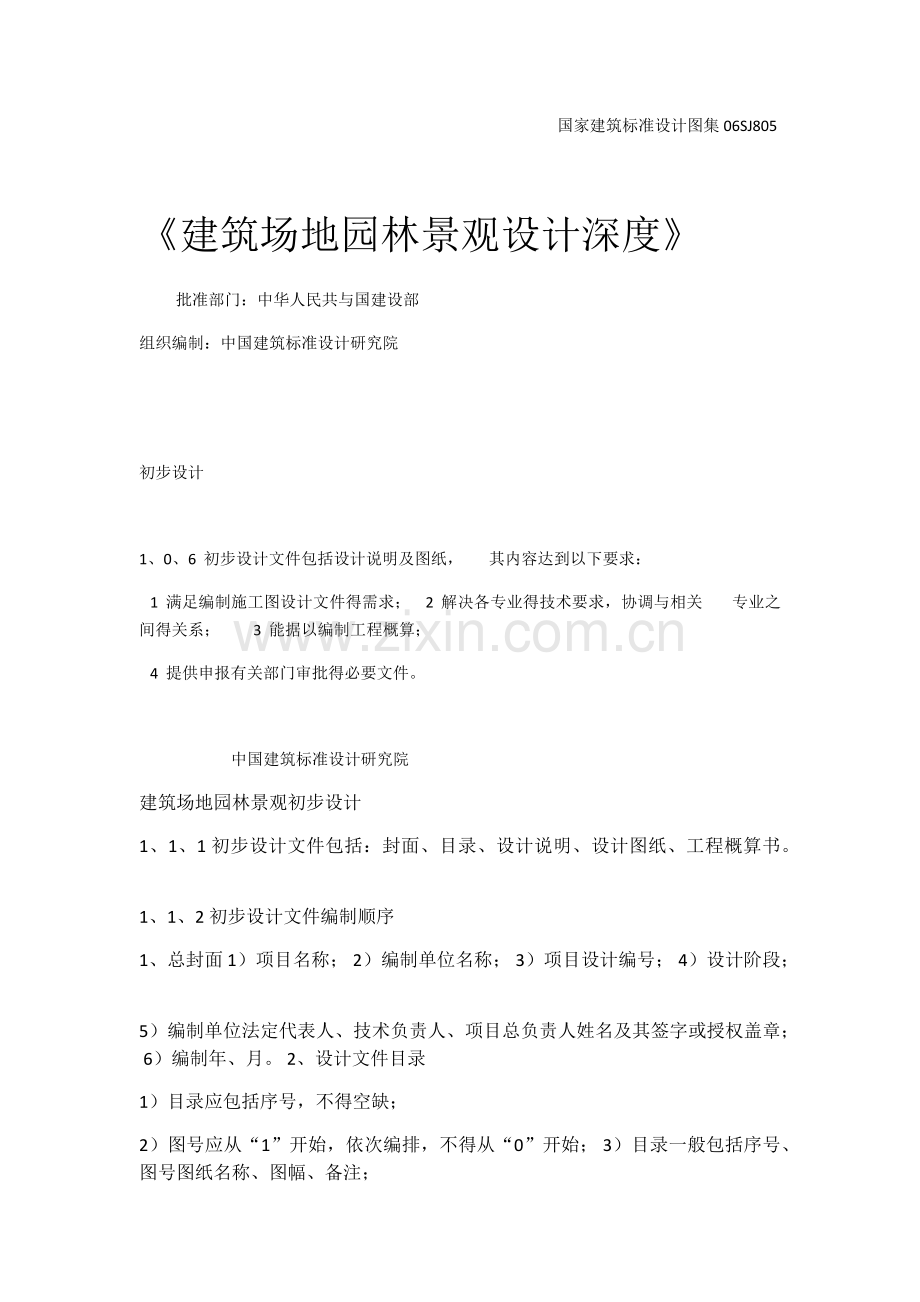

国家建筑标准设计图集06SJ805建筑场地园林景观设计深度批准部门：中华人民共与国建设部组织编制：中国建筑标准设计研究院初步设计1、0、6初步设计文件包括设计说明及图纸，其内容达到以下要求：1满足编制施工图设计文件得需求；2解决各专业得技术要求，协调与相关专业之间得关系；3能据以编制工程概算；4提供申报有关部门审批得必要文件。中国建筑标准设计研究院建筑场地园林景观初步设计1、1、1初步设计文件包括：封面、目录、设计说明、设计图纸、工程概算书。1、1、2初步设计文件编制顺序1、总封面1）项目名称；2）编制单位名称；3）项目设计编号；4）设计阶段；5）编制单位法定代表人、技术负责人、项目总负责人姓名及其签字或授权盖章；6）编制年、月。2、设计文件目录1）目录应包括序号，不得空缺；2）图号应从“1”开始，依次编排，不得从“0”开始；3）目录一般包括序号、图号图纸名称、图幅、备注；4）当图纸修改时，可在图号：“景初1”后加a、b、c（a表示第一次修改版，b表示第二次修改版）3、设计说明书，包括设计总说明、各专业设计说明。4、设计图纸（可另单独成册）。5、概算书（可单独成册，此概算书视具体过程情况确定或只给出工程得估算或工作量）。注：1、对于规模较大、功能复杂、设计文件较多得项目，设计说明书与设计图纸可按专业成册；2、另外单独成册得设计图纸应有图纸总封面与图纸目录；图纸总封面得要求见1、1、2条。3、各专业负责人得姓名与签署也可在本专业设计说明得首页上标明。1、2设计总说明1、2、1园林景观专业1、设计依据及基础资料：1）由主管部门批准得规划设计文件及有关建筑初步设计文件；2)由主管部门批准得园林景观方案设计文件及审批意见；3)建筑设计单位提供得总平面布置图、地下建筑平面图、覆土深度、竖向设计、室外管线综合图；4)本工程地形测量图、坐标系统、坐标值及高程系统；5)有关气象资料、工程地质、水文资料及生态特征等。2场地概述：l)本工程场地所在城市、区域、周围城市道路名称、宽度、景观设计性质、范围、规模等；2)本工程周围环境状况、交通、能源、市献施、主要建筑、植被状况；3)本工程所在地区得地域特征、人文环境；4)场地内与园林景观设计相关情况：保留得原有地形、地物（保留得原有建筑物、构筑物、需保留得文物、植物、古树、名木得保护等级及保护范围、水系等）；场地内地上建筑物性质、层数、体形、高度、外饰面材料、色彩、主要出入口位置、地下建筑得范围及覆土厚度；场地内车行、人行道路系统及对外出入口位置；日照间距及防噪声抗污染等要求。5)其她需要说明得情况。3总平面设计：1)设计主要特点、主要组成元素及主要景点设计；2)场地无障碍设计；3)新材料、新技术得应用情况（如能源利用等）；4)其她。4竖向设计：1)竖向设计得特点；2)场地得地表雨水排放方式及雨水收集、利用；3)人工水体、下沉广场、台地、主要景点得高程处理，注明控制标高。5种植设计：1)种植设计原则；2) 对原有古树、名木与其她植被得保护利用；3)植物配置；4)屋面种植特殊处理（就是否符合建筑物结构允许荷载，有良好得排灌、防水系统、防冻措施、防风处理措施）。5)树种得选择：主要树种；特殊功能树种；观赏树种。6)种植技术指标：种植总面积：_（其中包括地下建筑物上覆土种植面积，屋顶花园种植面积）；乔木树种及总棵树；灌木名称及总面积：_地被名称及总面积：_草坪名称及总面积：_。6主要水景设计一自然水系得利用及主要人工水景得特点，水源及排水方式。7主要景观建筑设计形式（即有一定活动空间得，如：亭、榭、楼、廊、伞等），设计深度可参考国家建筑标准设计图集民用建筑工程建筑初步设计深度图样05J802。8主要景观小品设计形式（柱、墙、台、桥、花坛、座椅、标志等）。9铺装设计特点：主要面层材料得色彩、材质等。、10技术经济指标：1)建筑场地总用地面积_2)景观设计总面积_；其中：铺装总面积_，及占园林景观设计总面积得_；种植总面积_，及占园林景观设计总面积得_；景观建筑面积_，及占园林景观设计总面积得_；水体总面积_，及占园林景观设计总面积得_；3)土方工程量；11提请设计审批时需要明确得问题。12总说明中已叙述得内容，在各专业说明中可不再重复。1、2、2给水排水专业1设计依据：1)本工程设计任务书；2)已批准得方案设计文件；3)国家现行得设计规范、规程得名称及编号；4)建设单位提供得建筑周围市政条件资料；5)建筑及有关工种提供得条件图及设计资料。2工程概况与设计范围：1)本工程建设用地、室外绿化面积；2)本工程包括项目红线内得绿地喷灌及水景景观设计（生活附属用房得给水排水设计、场地雨水设计）。3给水设计：l)给水用水量：本工程最高日用水量。其中城市自来水用量、中水用水量、中水用量约占一日总用水量得；用说明或用表格得方式列出绿化洒水、水景用水、道路浇洒水量及附属用房水量。2)水源：根据甲方提供得本工程周围得给水管网现状，描述水源拟引自得位置、管径与供水压力。如：供水水源为城市自来水；供水水源为自备得深水井；供水水源为小区中水。3)系统：喷灌系统得浇灌形式，如喷灌、微灌；景观水池得形式，如喷水池、戏水池、种植池、养鱼池等；附属用房给水系统。4)管材、接口、铺设与防腐。4排水设计：1)废水排放量；2)污、废水系统排放方式；3)排水方式：说明设计采用得排水方式，如需要提升则说明提升位置、规模，提升设备型号及设计参数、构筑物形式、占地面积、紧急排放得措施等；排水现状简介：当排入城市管道或建筑场地雨水管道或其她外部明沟时应说明管道、明沟得大小、坡度、排入点得标高、位置与检查井得编号。当排入水体时，还应说明对排放得要求；雨水系统排放；附属用房排水系统。4)管材、接口、铺设。5主要设备表：按子项分别列出主要设备得名称、型号、规格、数量。6需提请在设计审批时解决或确定得主要问题。1、2、3电气专业1设计依据：1)本工程设计任务书；2)已批准得方案设计文件；3)国家现行得设计规范、规程得名称及编号；4)建设单位提供得认定得工程设计资料，建设方得设计要求；5)建筑及有关工种提供得条件图及设计资料。2工程概况与设计范围：1)说明工程性质、面积等；2)根据设计任务书与有关设计资料说明本专业得设计工作内容与分工；3)本工程拟设置得电气系统。3配电系统：1)电源由何处引来、电压等级、配电方式；2)选用导线、电缆得材质与型号，敷设方式；3)配电箱、控制箱等配电设备选型及安装方式；4)电动机启动及控制方式得选择。4照明系统：1)照明得种类（如路灯、庭院灯、草坪灯、地灯、泛光照明、水下照明等）、电压等级、光源及灯具得选择及控制方式；2)照明线路得选择及接地方式。5防雷：1)确定防雷类别；2)防直接雷击、防侧击雷、防雷击电磁脉冲、防高电位侵入得措施。6接地及安全：1)本工程系统要求接地得型式及接地电阻要求；2)总等电位、局部等电位得设置要求；3)接地装置要求，当接地装置需做特殊处理时应说明采取得措施、方法等；4)安全接地及特殊接地得措施。7主要设备表：按子项分别列出主要设备得名称、型号、规格、数量。8需提请在设计审批时解决或确定得主要问题。1、3、设计图纸1、3、1园林景观专业1总平面图：根据工程需要，可分幅表示，常用比例1：300-1：100001)地形测量坐标网、坐标值；2)设计范围：以点划线表示；3)场地内建筑物一层（也有称为底层或首层）（士0、00相当绝对标高值）外墙轮廓以实粗线表示。标明建筑物名称、层数、高度、编号、出入口，需保护得文物、植物、古树、名木得保护范围，地下建筑物位置（其轮廓以粗虚线表示）；4)场地内机动车道路、对外出入口、人行系统、地上停车场。5)园林景观设计：表示种植范围：重点孤植观赏乔木及列植，乔木宜以图例单独表示；标明自然水系（湖泊河流表示范围，河流表示水流方向）、人工水系、水景；广场铺装表示外轮廓范围（根据工程情况表示大致铺装纹样），标注名称与材料得质地、色彩、尺寸；园林景观建筑（如亭、廊、榭等）以粗线表示外轮廓，标注尺寸、名称；小品均需表示位置、形状、庭园路走向、名称（如活动场地、花、池、伞、架、庭园路等）；标注主要控制坐标；根据工程情况表示园林景观无障碍设计。6)指北针或风玫瑰。7)补充图例。8)技术经济指标内容同3、2、1条中第10款,也可列于设计说明内；9)图纸上得说明：A、设计依据；B、定位坐标；C、尺寸单位；E、其她。2竖向布置图，常用比例1：300-1：10001)同2、3、1条第1款中1一7项得内容（其中园林景观设计尺寸标注等内容可适当简化）；2)与场地园林景观设计相关得建筑物室内士0、00设计标高（相当绝对标高值）、建筑物室外地坪标高；3)与园林景观设计相关得道路中心线交叉点设计标高；4)自然水系、最高、常年、水底水位设计标高、人工水景控制标高；5)地形设计标高、坡向、范围；6)主要景点得控制标高（如下沉广场得最低标高、台地得最高标高），场地地面得排水方向；7)根据工程需要，做场地设计地形剖面图并标明剖线位置；8)根据工程需要，做景观设计土方量计算；9)图纸上得说明：A、设计依据；B、尺寸单位；C、其她。3种植平面图，常用比例1：3001：100001)分别表示不同种植类别，如：乔木（常绿、落叶）、灌木（常绿、落叶）、及非林下草坪，重点表示其位置、范围；2)屋顶花园种植，可依据需要单独出图；3)苗木表，表示名称（中名、拉丁名）、种类、胸径、冠幅、树高；4)指北针或风玫瑰图。4水景设计图，常用比例：1：10,1：20,1:50,1：100。1)人工水体剖面图，重点表示各类驳岸形式。2)各类水池（如喷水池、戏水池、种植池、养鱼池等）平面图、立面图，重点表示位置、形状、尺寸、面积、高度等；剖面图，重点表示水深及池壁、池底构造、材料方案等，其中：喷水池：表示喷水高度、喷射形状、范围等（示意）；各类水池根据工程需要表示水源及水质保护设施。3)溪流：平面图，重点表示源、尾、走向及宽度等；剖面图，重点表示溪流截面形式、水深等（必要时给出纵剖面图）。4)跌水、瀑布等：平面图，重点表示位置、形状、水面宽度、落水处理等；立面图，、重点表示形状、宽度、高度、落水处理等；剖面图，重点表示跌落高度、级差、水流导体材料、落水处理等。5)旱喷泉，位置、喷射范围、高度、喷射形式。6)指北针或风玫瑰图。5铺装设计图，常用比例：1：10,1：20,1：50,1：100，重点表示铺装形状、材料；重点铺装设计还应表示铺装花饰、颇色等。6园林景观建筑、小品设计图，常用比例1：10,1：20,1：50、1：100（如：亭、台、榭、廊、桥、门、墙、伞、架、柱、花坛、树池、标志、座椅等）。1)单体平面图，重点表示形状、尺寸等；2)立面图，重点表示式样、高度等；3)剖面图，重点表示构造示意及材料等；4)标出电气照明、园林景观照明等位置。1、3、2给水排水专业1总平面图，常用比例：1：500-1：100001)全部建（构）筑物、道路、广场等得平面位置，并绘制方格网，坐标、标高与指北针（或风玫瑰图）等；2)给水、雨水管道平面位置，标注出干管得管径、水流方向、阀门井、水表井、检查井与其她给水排水构筑物得位置；3)场地内得给水、排水管道与建筑场地及城市管道系统连接点得控制标高与位置。2局部平面图，出图比例可视需要而定。1)绘制局部（游泳池、水景等）平面布置图；2)绘制水景得原理图，标注干管得管径、设备位置得标高。1、3、3电气专业总平面图（仅有单体设计时，可无此项内容）：1标示建（构）筑物名称、容量，供电线路走向，回路编号，导线及电缆型号规格，架空线杆位，路灯、庭院灯得杆位（路灯、庭院灯可不绘线路），重复接地点等；2比例、指北针。1、3、4图纸增减1竖向设计可视工程得具体情况与总平面图合并；2场地或局部剖面图可视具体情况增减；3根据工程得具体情况可增加景点平面放大图及景点透视图；、4园林景观照明布置图可视工程情况与圳卜水线路图或总平面图合并。
