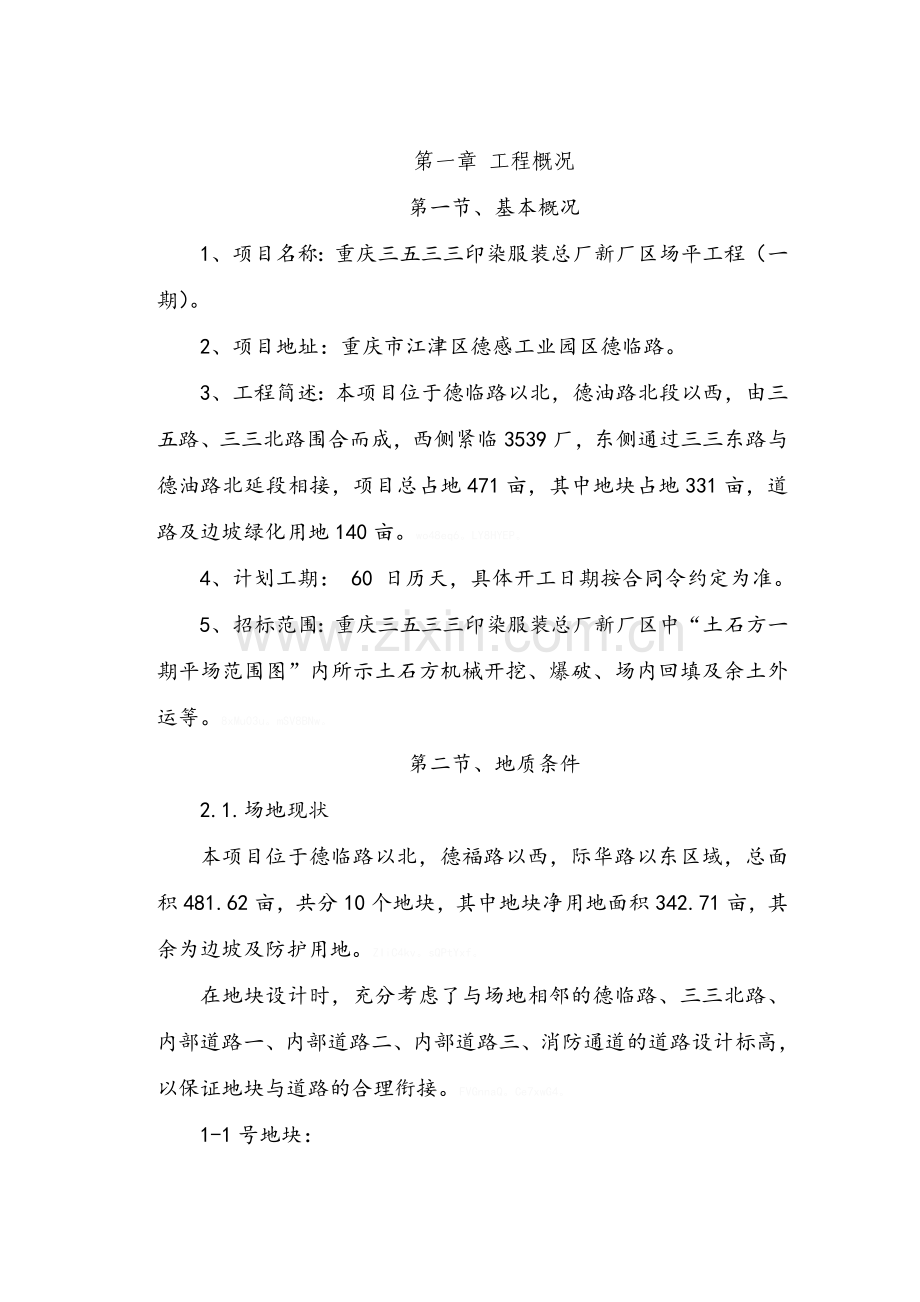

第一章 工程概况第一节、基本概况1、项目名称：重庆三五三三印染服装总厂新厂区场平工程（一期）。2、项目地址：重庆市江津区德感工业园区德临路。3、工程简述：本项目位于德临路以北，德油路北段以西，由三五路、三三北路围合而成，西侧紧临3539厂，东侧通过三三东路与德油路北延段相接，项目总占地471亩，其中地块占地331亩，道路及边坡绿化用地140亩。wo48eq6。LY8HYEP。4、计划工期： 60 日历天，具体开工日期按合同令约定为准。5、招标范围：重庆三五三三印染服装总厂新厂区中“土石方一期平场范围图”内所示土石方机械开挖、爆破、场内回填及余土外运等。8xMu03u。mSV8BNw。第二节、地质条件2.1.场地现状本项目位于德临路以北，德福路以西，际华路以东区域，总面积481.62亩，共分10个地块，其中地块净用地面积342.71亩，其余为边坡及防护用地。ZIiC4kv。sQPtYxf。在地块设计时，充分考虑了与场地相邻的德临路、三三北路、内部道路一、内部道路二、内部道路三、消防通道的道路设计标高，以保证地块与道路的合理衔接。FVGnnaQ。Ce7xwG4。1-1号地块：1-1#地块是位于三三北路以南、三五路以东的挖方地块，紧邻1-2#地块，该地块基本为原始地貌，自然地形以山地为主，充分考虑可在道路上开设出入口，拟定场地设计高程251米，全段于内部道路一可开设出入口。VPTQ8rI。1SzxtCr。1-2号地块：1-2#地块基本为原始地貌，本次设计结合三三北路及内部道路一的设计标高，充分考虑可在道路上进行开口，拟定场地设计高程250米，全段均可开设出入口，与9#地块之间按照设计坡率进行放坡（1:1.5，每8米设置2米碎落台）；与拟保护铁塔之间按照局部调整的设计坡率进行放坡（1:0.75，每8米设置2米碎落台）。6XZMSv9。QrdAoy7。2.2.气象与水文1、气象本区属亚热带气候，温暖湿润，雨量充沛。具春早夏长，秋雨连绵，冬暖多雾的特点。根据重庆市气象台相关资料所记载的极端值引用如下：hC7MHGA。t1RXcPp。气温：年平均气温18.2，极端最高气温42.2（2006年7月24日），最冷月（1月）平均气温7.6，最冷月（1月）平均最低气温5.5，最大平均气温差11.9（1953年8月）。KFIQvWF。kmUaPC2。蒸发量、湿度：年蒸发量1071mm，最大年蒸发量1347.3mm（1959年），年平均相对湿度79%，年平均绝对湿度17.7hPa。CUO9Ela。lPHGWWA。风：年平均风速1.30m/s，最大风速为26.70m/s（1984年5月10日），风向NW。降水量：1月最大降水量206.11mm（1996年7月21日），雨季在5月-9月，一次连续最大降水量190.9mm（1956年6月24日21：00时-6月25日15:46时，历时18小时46分）。月平均最大降水量为167mm，多年平均年降水量1085.1-1141.80mm。Fw3J3sP。iCbnCkj。2、水文勘察范围内无溪流和河流分布。3、水土腐蚀性评价拟建场区附近无污染源，根据临近场地建筑经验，场地内水和土对混凝土结构中混凝土、对钢筋混凝土中钢筋具有微腐蚀性。1mNGOdg。SERl7cq。4、不良地质现象及地质灾害经本次野外勘察结果，拟建场区未见断层通过，层间裂隙不发育，无滑坡、危岩崩塌、泥石流、软弱夹层等不良地质现象和地质灾害分布。y5xeruB。ClcYGHP。第二章 施工总平面布置第一节、施工现场平面布置原则1、施工现场平面应随工程施工进度进行布置和安排，各施工阶段平面布置须要分别调整，与当时的施工重点相适应。25FfluT。2RuZjU6。2、在平面布置中应考虑好施工机械设备、道路、出入口、办公、临时堆场的优化合理布置。3、中小型建筑机械的布置，要处于安全环境中，要避开高空物体打击的范围。4、临时电源、电线敷设要避开工作人员流量大的安全出口以及容易被坠落物体打击的范围，电源线尽量采用暗敷方式。rySp4oR。syq87Rp。5、施工材料堆放应尽量放在施工范围内，减少二次搬运。6、加强安全生产，文明施工，环境保护的管理力度，使工程施工的全过程保持整洁、卫生、文明、有序的合理状态。3cof631。OwEv2Nd。7、控制粉尘、排污、废弃物处理。第二节、施工现场准备一、技术准备 技术准备是施工准备的核心。由于任何技术的差错或隐患都可能引起人身安全和质量事故，造成生命、财产和经济的巨大损失。因此必须认真地做好技术准备工作。具体有如下内容: 1.熟悉、审查施工图纸和有关的设计资料vX7OYgp。NhPZriB。(1)熟悉、审查施工图纸的依据 (2)熟悉、审查设计图纸的目的 (3)熟悉、审查设计图纸的内容 (4)熟悉、审查设计图纸的程序 2.原始资料的调查分析 为了做好施工准备工作，除了要掌握有关拟建工程的书面资料外，还应该进行拟建工程的实地勘测和调查，获得有关数据的第一手资料，这对于拟定一个先进合理、切合实际的施工组织设计是非常必要的，因此应该做好以下几个方面的调查分析: (1)自然条件的调查分析。WVknWmy。JDoLUoD。建设地区自然条件的调查分析的主要内容有地区水准点和绝对标高等情况;地质构造、土的性质和类别、地基土的承载力、地震级别和裂度等情况河流流量和水质、最高洪水和枯水期的水位等情况;地下水位的高低变化情况，含水层的厚度、流向、流量和水质等情况;气温、雨、雪、风和雷电等情况。 (2)技术经济条件的调查分析。jrDkLC4。Ita9jaI。建设地区技术经济条件的调查分析的主要内容有:地方建筑施工企业的状况；施工现场的动迁状况;当地可利用的地方材料状况；国拨材料供应状况;地方能源和交通运输状况;地方劳动力和技术水平状况;当地生活供应、教育和医疗卫生状况;当地消防、治安状况和参加施工单位的力量状况。 3.编制施工图预算和施工预算 (1)编制施工图预算。8JLu8vm。mRtHnV3。施工图预算是技术准备工作的主要组成部分之一，这是按照施工图确定的工程量、施工组织设计所拟定的施工方法、建筑工程预算定额及其取费标准，由施工单位编制的确定建筑安装工程造价的经济文件，它是施工企业签订工程承包合同、工程结算、建设银行拨付工程价款、进行成本核算、加强经营管理等方面工作的重要依据。 (2)编制施工预算。PoSbJ4e。v2VGbVK。施工预算是根据施工图预算、施工图纸、施工组织设计或施工方案、施工定额等文件进行编制的，它直接受施工图预算的控制。 4.编制施工组织设计 施工组织设计是施工准备工作的重要组成部分，也是指导施工现场全部生产活动的技术经济文件。建筑施工生产活动的全过程是非常复杂的物质财富再创造的过程，为了正确处理人与物、主体与辅助、工艺与设备、专业与协作、供应与消耗、生产与储存、使用与维修以及它们在空间布置、时间排列之间的关系，必须根据拟建工程的规模、结构特点和建设单位的要求，在原始资料调查分析的基础上，编制出一份能切实指导该工程全部施工活动的科学方案。 dZefHIi。qH9za8E。二、生产准备1、现场用水系统本工程现场临时用水包括给水和排水两套系统。给水系统又包括生产、生活和消防用水。排水系统包括施工现场排水系统和生活排水系统。Bna9lhp。tbltDfo。2、现场用电系统本工程现场临时电准备包括生活用电和生产用电。生活用电包括临时变压器，临时线路，设备用电，生活照明、插座用电，办公用电等；生产用电包括临时配电箱，临时线路，施工机械用电，和现场照明等。3yFOuiT。VILKHGA。3、施工道路施工现场四周设临时道路，与永久道路相结合，道路硬化，并设置一定的排水坡度，路边设置排水沟。现场围墙采用2m彩钢板围挡。 ztx62Py。iTyTTbQ。4、 生产生活临时设施在现场设置办公区，生活区，施工材料堆放区，现场临时设施及生产，围墙边全部进行硬化处理。三、施工机械准备在本工程的施工中，我们根据工程情况选用并落实先进的施工机械。开工前应按照工程进度计划作好机械设备的进场计划，按照计划进行落实，重点保证混凝土泵送和运输设备、钢筋、模板加工设备等施工机械。NiS8QcR。vSLTjMu。四、劳动力准备1、根据工程的实际情况、工程特点和施工进度计划要求，确定各施工阶段的劳动力需用量计划，组织劳务队伍进驻现场，进场前进行入场教育，特殊工种持证上岗，入场后迅速进入工作状态，我们将保证劳动力的质量和数量不受季节的影响。M2FMzbX。DHmc6oU。2、对工人进行必要的技术、安全、思想和法制教育，教育工人树立“质量第一、安全第一”的正确思想；遵守有关施工和安全的技术法规；遵守地方治安法规；并且调集技术熟练的各专业施工队伍组成本工程的施工作业队伍，充分保证工程工期、工程安全和工程质量。KDRwJIH。6qQReni。五、材料准备1、开工前，根据工程进度计划并结合各种材料的熟化、检验时间要求编制物资采购计划；对各种工程材料的来源、质量、储备情况进行详细的考察、落实。对于需要较长熟化、检验时间以及加工量较大的材料尽早安排进场。7Qs6OVe。GJdrWmt。2、编制工程所需的材料用量计划，做为备料、供料工作和确定仓库、堆场面积及组织运输的依据。3、根据材料需用量计划，做好材料的申请、订货和采购工作，使计划得到落实，每次订购材料可预先订购50%，剩余材料跟进工程需要。GQ60Zvs。pyDNmfF。4、组织材料按计划进场，并做好材料堆放、保管工作、六、复查和了解现场复查和了解现场的地形、地质、水源、地下管网、料源及料场、交通运输、环境保护等有关情况。在施工过程中，我们将对原有通信、供电、供水、供暖、供油、排水沟管等地下设施复查清楚，在施工中要采取保护措施，防止损坏。 WhpsRaa。epcTQT0。七、测量、试验仪器准备：开工前要将各种测量、试验等仪器准备好。 为保证试验器具有效完好，要按时送到计量检验、校验单位进行过校验。保证仪器在进场前，能够正常使用。nlp2dG2。iNoFOCI。第三节、施工平面布置：1、采用搭建临时办公室和库房、临时堆场。2、施工用电用水由建设单位指定地点，引进施工现场。3、项目办公室置于施工现场。4、施工排水设置集水坑，沉淀池，汇入排水沟泄出。施工现场平面布置图（附表五）第三章 项目组织机构第一节 项目管理模式一、本工程将实施“项目法”施工，项目经理部由企业授权，承担项目工程施工的质量、工期、安全、文明、成本责任。Gw2AMra。vObeAmq。二、项目经理部必须按GB/T19001-ISO9001质量保证体系规定来督导项目经理部的全部工作。三、企业作为法人应是项目经理部的坚强后盾，必须从人员上、物资上、管理上为本工程提供充足的保证，积极为本工程施工中的优化组合，动态管理出谋划策，并以实际行动做好工程施工中全过程的计划、协调、控制、检查工作，以优质服务的保证措施，全面履行投标承诺，树立企业形象。ETALfPn。f6xGxII。第二节 组织机构构成一、施工组织：（一）项目施工组织系统：项目经理部由企业授权管理，按照企业项目管理模式GB/T19001-ISO9001标准模式建立的质量保证体系来运作，形成以全面质量管理为中心，以专业管理和计算机管理相结合的科学化管理体制。UKUNztV。2Uxw8PL。项目经理部必须按照企业的项目管理手册、质量保证手册、项目技术管理手册、项目质量管理手册、项目安全管理手册、项目成本管理手册来组织协调项目经理部的全部工作。avJq5xb。qrYHw97。（二）建立完善的施工管理组织机构：施工管理组织系统图：决 策 层指 导 层管理层施工作业层公司副总经理公司总经理总工公司职能部门项目经理项目质量安全总监项目技术负责人施工各专业技师土石方专业工长项目部职能部门专 业 班 组EZhopP7。DDwd89k。（三）项目经理部施工组织系统图 土石方工程项目部项目经理项 目 质 安 总 监项 目 技 术 负 责 人各专业工长内业技术质量安全工程预算材料设备劳 务财 务普工组炮工组石工班泥工组后勤班机械工班电管工班Sfcm5M4。xZVBJsZ。二、项目施工机构运行机制：（一）建立健全各项管理制度：从守信出发，以项目经理目标责任制为核心，做好施工质量、安全生产、文明施工、施工工期、施工成本等方面内容的项目施工质量责任制，项目工期目标责任制。OiKNDlN。Wv9pgFE。（一）项目施工机构的启动与运作：项目施工机构的设置必须以无条件满足本工程需要为前提，立足本职、刻苦工作。项目施工必须是有序、有为、求实地开展工作，对工作成效必须执行奖优罚劣，为求管理出质量、出效益、出信誉。nxk8tQB。e4sGX26。项目施工机构还必须针对施工现场变化状况及时与工程监理、工程设计等部门衔接，促进工程施工协调发展。三、项目各职能部门职责：（一）内业技术组由专业技术员组成，其职能是：1、资料管理微机化；2、工程流程标准化；3、技术管理规范化；4、参与图纸会审、技术交底；编写施工方案；5、指导专业班组按施工图纸施工，按规范操作并执行标准进行验收。（二）质量安全组设有专职质检员、专职安全员，其职能是：1、编制质量、安全技术措施；2、对工人进行质量、安全教育；3、督促劳务人员按照质量、安全操作规程施工；4、检查现场质量、安全情况并制定、落实整改措施，消除和处理质量、安全隐患和事故；5、执行材料、设备、工程产品的质量检验工作，对检验产品负直接责任。（三）计划组设预算员，其部门职能是：1、项目成本管理；2、项目预（结）算；（四）材料设备组由材料员和机电工长组成，其职能是：1、负责材料进场时登记、清点及验收；2、负责堆码标识及材料发放和保管；3、负责机械的进出场和维护保养；（五）施工管理部上各专业工长组成，其职能是：对分管的施工产品质量负直接责任。一、 项目管理机构(一) 项目管理机构组成表职务姓名职称执业或职业资格证明备 注证书名称级别证号专业养老保险项 目经 理工程师建造师证贰级建筑1人技术负责 人高工职称证高级工民建1人施工员工程师施工员证中级工民建1人安全员会计师安全员证中级工民建1人质量员助理工程师质量员证中级工民建1人材料员助理工程师材料员证中级工民建1人造价员工程师造价员/工民建1人第三节 管理人员职责一、项目部各级管理人员职责：（一）项目经理1、全面负责本工程的全面工作，确保项目顺利建成。2、全面负责工程资源配备，协调理顺各部门关系。3、制定项目质量安全方针、目标，采取必要的组织、管理措施，保证质量安全方针的贯彻和执行。4、合理管理项目资金的运转。5、直接参与对建设单位、监理工程师、设计人员的协调工作。（二）项目技术负责人1、全面负责工程技术质量工作，并协调施工技术管理工作。2、制定重要施工技术方案。3、参与制定、贯彻工程质量安全目标，并组织实施质量安全体系。4、负责解决工程施工过程中出现的技术问题。5、负责施工过程中的质量监控，加强施工管理。（三）工长1、具体负责整个工程的施工管理、现场验收、检查工作。2、参与施工方案的编写，确定方案的合理性。3、完成与工程有关的计量、实验工作。4、与设计人员、建设单位现场代表、监理人员协作解决各项技术问题。（四）内业技术人员1、负责施工技术、报表、方案的编制2、负责进度、材料计划、资料管理。（五）预算员1、负责日常生产、生活中的经济管理工作及各种资材的计划安排。2、协助项目经理做好成本控制，管理项目资金运转。3、负责项目施工结算工作。（六）质量员（专职）1、全面负责工程质量检查工作。2、参与制定、贯彻工程质量目标，并协助总工程师组织实施。3、负责施工过程中的质量监控。4、负责各分部、分项工程的检验与质量评定，行使质量监督权。5、负责各种质量记录，并整理归档。（七）安全员（专职）1、在项目经理、技术负责人和工长的领导下积极落实安全生产条例，搞好项目部职工的三级安全教育工作，做到安全无小事。FPJwlo4。FCGzvRh。2、负责施工现场安全生产和现场安全保卫工作。3、负责每天安全记录，并整理归档。（八）材料员1、按施工要求，提供合格的材料与设备。2、强化原材料，半成品的质量管理，并保证其完好及使用率。3、根据现场施工材料的需用情况及时提供材料供需表，以保证材料的及时供应。（九）财务、劳资员1、做好工程成本控制，合理组织资金周转，以保证项目顺利进行。2、做好成本结算工作，为总会计师及技术组组长提供决策依据。第四节 确保工作机制有效运行的措施一、根据本工程各方面情况及特点：有针对性的组建项目班子，并根据施工组织设计要求积极为本工程做开工前的准备工作（材料、机械、技术等准备工作与策划工作）。gI7K4aH。mfdg0ar。二、根据项目经理部的工作实际：具体明确每个项目管理人员的责、权、利，使全体管理人员有条不紊、忙而有序地开展工作，提高项目经理部的工作效率，有效促进管理整体实力的强化。ktAu48N。wpK57ss。三、制定项目管理制度来指导、督促、规范每个施工管理人员中的工作质量、效率：做到项目管理“有章可循、执法必严、违章必究”，形成纪律严明，奖罚分明的先进管理模式。四、将项目职业道德作为专项考核内容：形成自觉抵制在施工质量和材料质量上的以次充好、偷工减料、弄虚作假等不良行为，施工质量做到业主与监理人员是否在场都一样，让业主放心享受精品工程所带来的高品质使用价值。NGN64UJ。VIu7gJR。五、针对本工程的工作机制有效运行专项措施：（一）组织强有力的项目班子，选派思想好、业务精、能力强、善合作、服务好的管理人员进入项目管理班子。（二）建立健全项目经理、工长、内业、材料、机械、劳资等岗位责任，由公司领导直接定期对各专业人员进行考核。kU9MR5u。TvuJfYn。（三）强化激励与约束机制，制定业绩评比，奖惩办法，定时组织项目经理部管理人员会议，检查工作质量。（四）建立公司领导现场办公制，每半月召开一次现场办公会，重点帮助解决项目的资金、质量、进度等问题，以确保资金为前题，带动项目各项工作的高效运转。LbRV7ox。BzckCpg。（五）每天下午召开由项目经理主持的班组碰头会，对次日的工作进行协调安排。项目部主要管理人员参加，重点会商解决质量、进度、施工技术等主要方面的问题，明确各项问题的解决办法及时间，并形成会议纪要。1YrurBF。iU4W81e。（六）实行劳动用工管理，选派组织能力强，技术水平高，善打硬仗的作业队伍，发扬连续作战的精神，确保工期的按时完成。jaqUFc5。lH1KNMI。（七）建立项目经理部每周例会制,并邀请建设单位、监理参加,项目部主要管理人员参加，例会重点解决质量、进度、施工技术等方面的难点问题。明确各项问题的解决办法及时间，并形成会议纪要。mDjVOPe。bjUTuxr。（八）项目经理部是企业形象的缩影，必须做到规范管理行为，有章可循，奖优罚劣，奖勤罚懒，建立有利于调动员工工作积极性的分配激励机制,最大限度地发挥每位员工的主观能动性，为此必须坚决执行以下项目主要管理制度：oeBQlop。20sa3BB。1、项目经理部组织管理制度2、项目经理部的分工与协作制度3、项目各职能人员各级质量管理责任制度4、项目各职能人员各级安全管理责任制度5、项目各职能人员各级文明施工责任制度6、技术管理责任制度7、材料管理责任制度8、设备管理责任制度9、安全与技术交底制度10、项目员工考核考勤制度11、项目成本考核制度12、项目职业道德专项考核制度。第四章 主要工程施工方案与技术措施第一节 工程测量1、测量控制：针对本工程的特点，现场建立平面及高程控制系统，以便在整个施工期间针对其它工程项目的施工进行测量控制。AkMHrKF。wZ8FKXB。2、平面控制系统：拟采用导线测量的方法建立平面控制系统，测量仪器采用J2 经纬仪及50m 皮尺。用业主提供的控制点进行控制，设置直线控制桩，控制桩位置应稳定可靠、便于施工期间保护及使用方便。yTInUuc。zgnPZxP。3、高程控制系统：测量仪器采用DS3 型水准仪，根据业主提供的水准点，将标高引至各临时水准点上，临时水准点必须坚固稳定，距离不得大于200m且前后通视，临时水准点与设计水准点复测闭合，允许闭合差为12L （L为水准线长度公里数）。wWdq2Rw。2WynvXI。4、测放临时水准点：工程施工之前，应根据图纸指定水准系统的已知水准点，引导至施工范围内，设置临时水准点。临时水准点设置后，要逐一编号，其精度要求闭合差不得超过规范要求，并标在图纸上。根据需要和设置的牢固程度应定期进行复测。bSsukWq。BIU2Ij8。5、平面放线：根据工程的起点、终点、导线桩和转折点的设计坐标，计算出这些点与附近控制点或建筑物之间的关系，然后根据这些关系把各个放线点用标桩固定在地面上。为了避免差错，每个点在接到监理的交点后都要进行复核，并将复核结果报于监理。必要时请示业主现场代表再复核。U5wGz3y。4NlvK5P。平面放线时，在工程的起点、导线桩、终点和转折点均已打桩核定后，再进行中心线和转角测量。中心线测量时，应每隔2030m 打一中心桩，中心桩的间距应统一，以便于统计距离和施工取料。然后根据工程规定的宽度用白灰撒出开挖边线。IgaTYGf。PZiK1iI。6、纵断面水准测量：纵断面水准测量之前，应先沿工程的施工线路每隔20m 的距离设置临时水准点，临时水准点的精度要求闭合差在平坦地区不得超过1mm。以此水准点测出中心各桩位地面的高程，以检验设计图示地面高程和实际地面高程是否相同，并以此来确定沟槽开挖的深度或管道架空的高度。ULOU2hc。XwLvmBn。本工程的沟渠、道路的计量均采用断面法。为此，本工程对于沟渠、道路的测量由专业工程师负责进行，并及时予以签证。放线时控制好导线桩，以及起点桩和终点桩的监测和保护。RREFFcO。9OE6aOl。7、水准点复测、定位：根据监理的现场交桩和书面资料，对主要原始基准点(包括导线桩、水准标点)进行认真复测，在交桩后7 天内，将结果报甲方认定后，作为永久保护，复测中如发现有超出容许范围的误差，及时报告甲方复测、纠正，在重新交桩后，再次按上述程序上报，直至准确无误，甲方认定为止。如在规定时间内未上报复测资料、或应妥为保护的桩点发生丢失、移动、或在引测过程中出现差错而使工程受到损害，按照甲方同意的方法负责纠正此种误差，由此而引起的其它损失，亦由我方负责。Px0ETaz。NuPYGdd。第二节 机械土石方1、机具设备（1）挖运机械：挖土机、推土机、铲运机、自卸汽车等；（2）辅助机具：铁锹(尖、平头两种)、手推车、小线或20#铅丝、钢卷尺、坡度尺、测量仪器和土方密度检查仪器等。I8bCRX1。HZcLXqF。2、作业条件（1）土方开挖前，应对场地进行平整，将施工区域内的地下、地上障碍物清除和处理完毕；（2）检查建筑物或构筑物的位置、场地的定位控制线(桩)、标准水平桩及开槽灰线尺寸，并办完预检手续；（3）夜间施工时应安装足够的照明设施，在挖土施工的危险地段应设置明显标志，并应合理安排开挖顺序，防止错挖或超挖；Igdvyl6。BnAH79n。（4）开挖有地下水的基坑(槽)管沟时，应根据工程地质资料，采取相应措施降低地下水位。一般要将地下水位降至基底面以下0.5m，然后才能开挖；dzxHyHf。LrNC7FZ。（5）对施工机械进出现场所经过的道路、桥梁和卸车设施等，应事先经过检查，必要时对其进行加固或加宽；（6）确定施工区域运行路线的布置，在城市施工尚应做好交通疏导方案，并经交通管理部门批准；（7）配备一定人力配合机械无法作业部位的挖土、修整边坡和清理槽底等作业；（8）选定弃土点或存土点，在市区施工暂存土应考虑固化或覆盖措施。3、技术准备（1）熟悉施工图纸，编制土方开挖施工方案并经审批，对有关施工人员进行技术交底；（2）组织有关人员现场勘察地形、地貌，实地了解施工现场及周围情况；（3）组织测量人员进行桩位交接验收及复测工作，测设土方开挖控制点。4、操作工艺（1）工艺流程测量放线开挖修坡和清底（2）操作方法测量放线：按照施工图纸进行测量放线。（3）开挖坡度在天然湿度的土中，当挖土深度不超过下列数值时，可不放坡、不支撑。1）深度1.0m密实、中密的砂土和碎石类土(充填物为砂土)；2）深度1.25m硬塑、可塑的粘质砂土及砂质粘土；3）深度1.5m硬塑、可塑的粘土和碎石类土(充填物为粘性土)；4）深度2.0m坚硬性粘土。当开挖深度在5m以内，土具有天然湿度、构造均匀、水文地质条件好，且无地下水，场地具备放坡条件时，可以放坡开挖。其边坡最陡坡度应符合表01-1的规定。CJAhmXj。NeNvfMS。深度在5m内的基槽管沟边坡的最陡坡度 表01-1土的类别边坡坡度容许值(高:宽)坡顶无荷载坡顶有静荷载坡顶有动荷载中密的砂土1:1.001:1.251:1.50中密的碎石类土(填充物为砂土)1:0.751:1.001:1.25硬塑的粘质粉土1:0.671:0.751:1.00中密的碎石类土(填充物为粘性土)1:0.501:0.671:0.75硬塑的粘质粉土、粘土1:0.331:0.501:0.50老黄土1:0.101:0.251:0.33软土(经井点降水后)1:1.00-注：在软土沟槽坡顶不宜设置静载或动载；需要设置时，应对土的承载力和边坡的稳定性进行验算。5）使用时间较长的临时性挖方边坡坡度，应根据工程地质和边坡高度，结合当地同类土体的稳定坡度值确定。如地质条件好，土(岩)质较均匀，高度在10m以内的临时性挖方边坡坡度应按表01-2确定。vv3jbSv。T5O5BkF。临时性挖方边坡值 表01-2土的类别边坡值(高；宽)砂土(不包括细砂、粉砂)1:1.251:1.50一般粘性土：硬硬塑软1:0.751:1.001:1.001:1.251:1.50或更缓碎石类土：充填坚硬、硬塑粘性土充填砂土1:0.501:1.001:1.001:1.50注：（1）.设计有要求时，应符合设计标准。（2）.如采用降水或其他加固措施，可不受本表限制，但应计算复核。（3）.开挖深度，对软土不应超过4m，对硬土不应超过8m。（4）.挖方经过不同类别土(岩)层或深度超过l0m时，其边坡可做成折线形或台阶形。5、开挖顺序开挖时，应合理确定开挖顺序、路线及开挖深度，土方开挖的顺序、方法必须与设计工况相一致，并遵守“开槽”支撑、先撑后挖，分层开挖、严禁超挖的原则；tr0Pe8a。0HMRgpy。采用推土机开挖大型基坑(槽)时，一般应从两端或顶端开始(纵向)推土，把土推向中部或顶端，暂时堆积，然后再横向将土推离基坑(槽)；HcGtdOE。gSd5JOn。采用反铲挖土机开挖基坑(槽)或管沟时，其施工方法有两种：端头挖土法：挖土机从基坑(槽)或管沟的端头以倒退行驶的方法进行开挖。自卸汽车配置在挖土机的两侧装运土；ifwrdZf。NItkDYw。侧向挖土法：挖土机沿着基坑(槽)或管沟的一侧移动，自卸汽车在另一侧装运土。挖土机沿挖方边缘移动时，机械距离边坡上缘的宽度不得小于基坑(槽)或管沟深度的1/2。如挖土深度超过5m时，应按专业性施工方案来确定。Gi1oMdg。QTM6QwX。（1）分段分层开挖1)土方开挖宜从上到下分段分层依次进行。随时做成一定坡度，以利排水；2)在开挖过程中，应随时检查槽壁和边坡的状态。深度大于1.5m时，根据土质变化情况，应做好基坑(槽)或管沟的支撑准备，以防坍塌；T8gwORl。btCughC。3)开挖基坑(槽)和管沟，不得直接挖至设计标高，应在设计标高以上暂留一层土不挖，抄平后，再由人工挖出。暂留土层的厚度，依挖土机械不同为200mm300mm。MSOZ8Mw。t8XJRPV。（2）修坡和清底1）凡机械挖不到的土方，应配合人工随时进行开挖，并用手推车把土运到机械挖到的地方，再用机械挖走。放坡施工时应人工配合机械修整边坡，并用坡度尺检查坡度；OUHLCOd。cUO7GIo。在距槽底设计标高200mm300mm槽帮处，抄出水平线，钉上木桩，然后用人工将暂留土层挖走。同时由两端轴线(中心线)引桩拉通线(用小线或铅丝)，检查距槽边尺寸，确定槽宽标准，以此修整槽边。最后人工紧随挖土机械清除槽底土方；svDcjXF。kzz2p27。3）槽底修理整平后，进行质量检查验收；4）开挖基坑(槽)、管沟的土方，在场地有条件堆放时，一定留足回填需用的好土；多余的土方，应一次运走，避免二次搬运。Di2pI6s。2jt8YVq。6、质量标准（1）主控项目1）开挖标高、长度、宽度、边坡均应符合设计要求；2）基底清洁无冻胀、无积水，并严禁扰动。（2）一般项目控制好开挖基面平整度。1）机械挖土质量检验标准(见表04-3)机械挖土质量检验标准 表04-3项目检查项目允许偏差或允许值(mm)检查方法桩基、基坑基槽管沟地(路)面基层国标行标企标国标行标企标行标企标主控项目标高-50-50-50水准仪长度、宽度(由设计中心线向两边量)+200，-50+100-经纬仪、用钢尺量般项目边坡符合设计要求观察或用坡度尺检查表面平整度202020用2m靠尺和楔形塞尺检查基底土性符合设计要求观察或土样分析注：地(路)面基层的偏差只适用于直接在挖、填方上做的地(路)面基层。7、成品保护（1）冬期施工槽底应及时覆盖，防止槽底受冻；（2）槽底整平验收后，禁止车辆碾压和人为扰动，并应及时进行下道工序施工；（3）土方开挖中应采取措施，防止周边建筑物变形或下沉，并进行必要的监测。土方开挖遇到文物时应立即停止作业，并进行保护，上报有关部门处理；PEzj7Vq。9FiVHGH。（4）施工时，对定位标准桩、轴线控制桩、标准水准点、龙门板、构筑物等不得碰撞。并应定期复测检查控制点。J6wgx20。s3oiEf7。8、应注意的质量问题（1）开挖基坑(槽)管沟不得超过基底标高。如个别地方超挖时，其处理方法应取得设计单位的同意，不得擅自处理；oE9OP9a。KGmb8wj。（2）施工中应严格按施工方案规定的施工顺序进行土方开挖，先从低处开始，分层、分段依次进行，开挖面应形成一定坡度，以利排水；eJC86KC。GQRd5jO。（3）施工时必须注意土质和地下水位情况。推土机、铲运机一般需要在地下水位0.5m以上推铲土；挖土机一般需要在地下水位0.8m以上挖土，以防机械自重下沉。正铲挖土机挖方的台阶高度，不得超过最大挖掘高度的1.2倍；L5J4Kjp。gbNV5x4。（4）基坑(槽)或管沟底部的开挖宽度和坡度，除应考虑结构尺寸要求外，尚应根据施工需要增加工作面宽度(如排水设施、支撑结构等所需的宽度)，以防开挖尺寸不足，边坡过陡。sM4JTyI。2qTu5BO。第三节 爆破开挖石方施工 1石方开挖方法根据岩石的工程地质类别及其风化程度，能够采用机械开挖的均应采用机械开挖，若此类岩石的数量不大，亦可采用人工开挖。凡不能使用机械或人工开挖的均采用光面爆破法开挖。根据设计要求，同时从土石方边坡开挖后的边坡安全与质量考虑，对于本合同段边坡开挖采用小松动爆破处理。IbJlLQ9。1zDLyLq。（1）钻孔机具采用多向潜孔钻机气脚凿岩机，人工装药，光面爆破，然后人工修凿，使其平顺美观。（2）爆破材料采用2#硝铵炸药，有地下水地段用乳化防水炸药和毫秒延期雷管爆破。2布孔（1）炮位设计应充分考虑岩石产状、岩石类别、节理发育策划功能度、岩石溶蚀等情况，炮孔应避开大的裂隙。（2）应避免在两种岩石硬度相差较大的交界面处设置炮孔。3爆破参数爆破孔径：d=3250mm，取40mm，孔深：L=（2.55）m，孔间距a=（1.42.0）w这里取2m，最小抵抗线W=1.5m，排间距b=（0.81.2）w，这里取1.2m。W8ZmeZC。aOQGrhG。（1）药量计算装药量：Q=KW3e式中：Q装药量K炸药单耗，为统计资料，在采用2号岩石炸药时数据，取0.43kg。W为最小抵抗线e炸药爆力，2#岩石乳胶炸药为320cm3则Q=4.644kg/m3该工程石方总量为：127403.2m3，则所需炸药总量为：54783.4kg。（2）爆破作业的安全距离（飞石的安全距离）R=20kn2W式中：k与岩石性质、地形有关的系数，取1.5。n爆破作用指数，取0.75。W最小抵抗线，取1.5。R=201.50.7521.5=25.3m按300m安全距离设防警戒。xMsXKDZ。PWjMRMz。（3）爆破地震安全距离R=（K/V）1/aQm式中：R爆破地震安全距离。Q炸药量（kg），齐发爆破取总炸药量，微秒差爆破取最大一段药量（5.85kg）。V地震安全速度（cm/s），取3cm/s。M药量指数，取1/2。K。，a与爆破点地形、地质等条件有关的系数和衰减指数，K取350，a取2.0。则R=24.4mhmhRuNq。i3QOHqO。（4）高频高压电源附近爆破安全距离（见下表）：高频电源附近爆破的安全距离发射机功率（W）最小安全距离（m）发射机功率（W）最小安全距离（m）发射机功率（W）最小安全距离（m）52550100500220500010000100025307050010003001000050000
