建筑工程施工图识图教案.doc

教

案

课程名称: 建筑识图与构造

系 部: 建筑系

任课教师:

授课班级:大专班

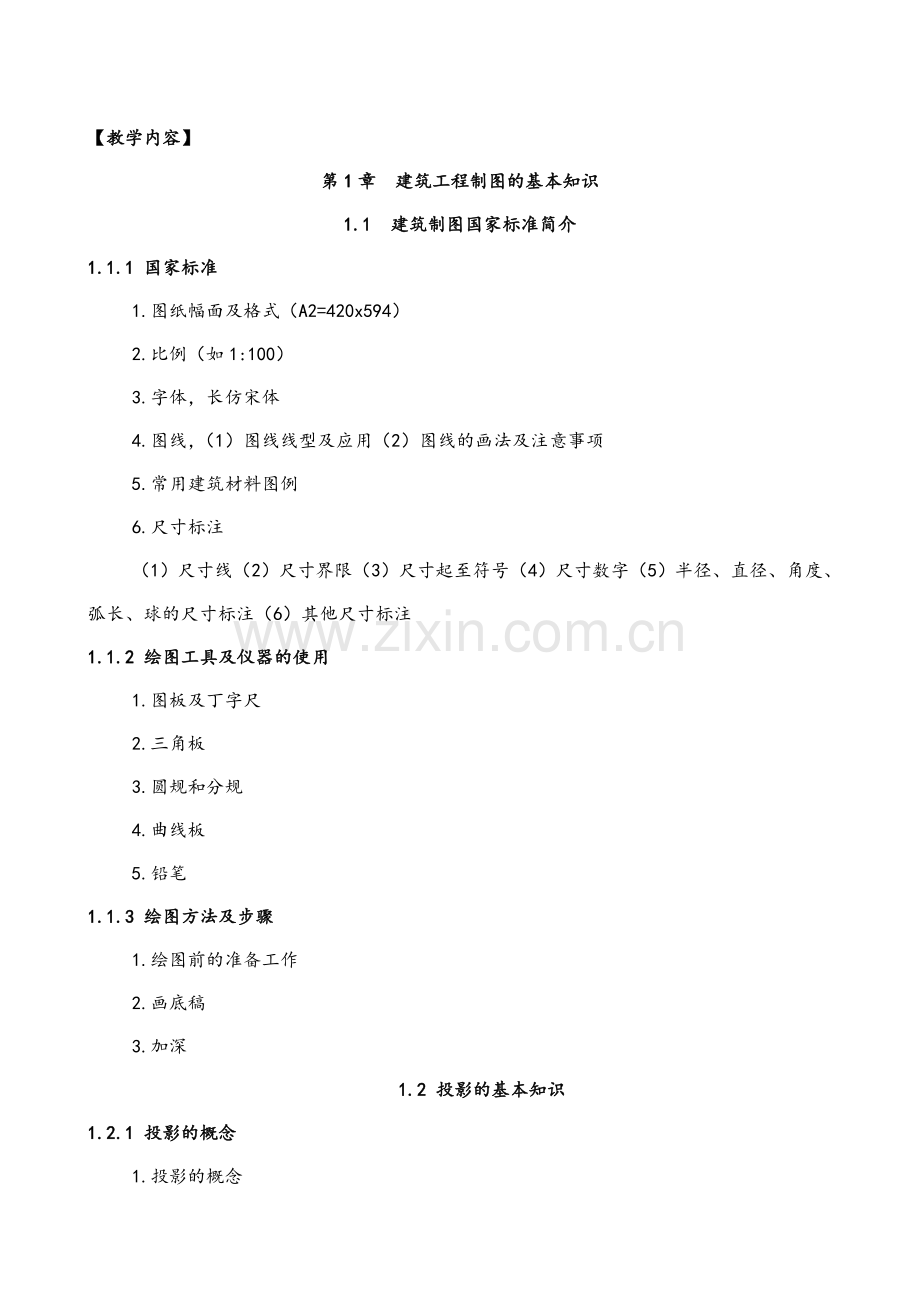

【教学内容】
第1章 建筑工程制图的基本知识
1.1 建筑制图国家标准简介
1.1.1 国家标准
1.图纸幅面及格式（A2=420x594）
2.比例（如1:100）
3.字体，长仿宋体
4.图线，（1）图线线型及应用（2）图线的画法及注意事项
5.常用建筑材料图例
6.尺寸标注
（1）尺寸线（2）尺寸界限（3）尺寸起至符号（4）尺寸数字（5）半径、直径、角度、弧长、球的尺寸标注（6）其他尺寸标注
1.1.2 绘图工具及仪器的使用
1.图板及丁字尺
2.三角板
3.圆规和分规
4.曲线板
5.铅笔
1.1.3 绘图方法及步骤
1.绘图前的准备工作
2.画底稿
3.加深
1.2 投影的基本知识
1.2.1 投影的概念
1.投影的概念
2.投影的分类
（1）中心投影法
（2）平行投影法：正投影、斜投影
3.正投影的几何性质
（1）同素性（2）从属性（3）定比性（4）平行性（5）显实性（6）积聚性
4.三面投影图的形成
（1）建立三面投影体系
（2）将物体分别向三个投影面进行正投影
（3）把位于三个投影面上的三个投影图展开
1.2.2 点、直线和平面的投影
1.点的投影
（1）点的单面投影
（2）点的两面投影
（3）点的三面投影
（4）点的投影与坐标
1.2 投影的基本知识
1.2.2 点、直线和平面的投影
2.直线的投影
（1）一般位置直线
（2）特殊位置直线，
平行线：正平线、水平线、侧平线
垂直线：正垂线、铅垂线、侧垂线
（3）直线上的点
3.平面的投影
（1）平面的表示方法
（2）各种位置平面的投影特性
一般位置平面、特殊位置平面（垂直面、平行面）
1.2.3 几何体的投影
1.平面立体的投影
（1）棱柱，棱柱的投影、棱柱表面上的点
（2）棱锥，棱锥的投影、棱锥表面上的点
2.曲面立体投影
（1）圆柱，圆柱的投影、圆柱表面上补点
（2）圆锥，圆锥的投影、圆锥表面上补点（素线法、辅助平面法）
（3）球，球体的投影、球表面上补点
1.2.4 组合体的投影
1.组合体的组合形式
（1）叠加：叠合、相交、相切
（2）切割
2.组合体的投影画法
步骤：（1）形体分析（2）选择视图（3）作图
3.组合体的尺寸标注
（1）尺寸基准
（2）尺寸的分类：定形尺寸、定位尺寸、总体尺寸
（3）尺寸标注原则
（4）尺寸标注的步骤
4.组合体的视图读法
（1）形体分析法（2）线面分析法
【课堂情况反馈】复习，能把以前的知识进一步巩固和掌握，效果较好。
【课后作业】本次课堂中没有详细讲解的内容自己再好好复习制图书
【教学内容】
1.3 剖面图与断面图
1.3.1 剖面图的画法
1.剖面图的形成
2.剖面图的画法
（1）剖切位置适当（2）内外轮廓画齐全（3）剖面符号要画好
（4）剖面图的特性
3.剖面图的标注
剖切位置线、剖视方向线、编号
4.常用的剖面图
（1）全剖面图
（2）半剖面图（1/4剖面图），对称性质
（3）局部剖面图
（4）阶梯剖面图
1.3.2 断面图的画法
1.断面图的形成
2.断面图的标注
3.断面图的画法
（1）移出断面
（2）重合断面

叠加式组合体

切割式组合体 综合式组合体
形体分析法：是从某一个反映组合体主要特征的投影图（V面投影或W面投影、或H面投影，通常是V面投影图反映物体的形体特征）中分析组合体是由哪些部分组成；再对照其他投影图，分别认识、验证各部的细部形状；然后按投影图把各部分叠加在一起，由此读出投影图所表达的形体。

用形体分析法阅读投影图
线面分析法:分析投影图中，具有特征的平面的投影——线、面分析法，也是阅读投影图的方法之一。
投影图中线面的几何意义归纳如下：
投影图上的封闭图形，一般是立体上某一几何平面的投影。

封闭图形的意义 封闭图形
投影图中封闭几何图形的意义是：
(1)投影图上一封闭图形表示一个面；
(2)封闭图形在另一投影中的对应投影有两种可能：边数同等、形状想象的封闭图形，或是积聚性直线段；
(3)投影图中，相邻的封闭图形，一般表示不同的面，它们的关系或相交、或错开（前后、上下、左右）；
(4)有时侯，投影图上的封闭图形表示一个孔洞（亦称虚面）。
分析投影图，首先从具有特征性的封闭图形入手，找出它在另一投影中的对应投影，由对应投影图形确定该平面的形状、位置。

（a） （b） （c） （d）
正六棱柱的正等测画

（a） （b） （c） （d）
圆柱的正等测

视图配置 镜像投影

用两个平行的剖切面剖切
【课堂情况反馈】第一学期学过已经一年了，有些内容还需得再复习巩固方能掌握。
【教学内容】
第2章 建筑施工图的识读
2.1 概 述
一、建筑施工图的用途和内容
1、建筑施工图：表示建筑物的总体布局、外部造型、内部布置、细部构造、内外装饰、固定设施和施工要求的图样。
2、一般包括：总平面图、施工总说明、门窗表、建筑平面图、建筑立面图、建筑剖面图和建筑详图等。
二、建筑施工图的图示方法
绘制和阅读房屋的建筑施工图，应根据画法几何的投影原理，并遵守《房屋建筑制图统一标准》GB/T50001-2001；

下面简要说明《建筑制图标准》中的一些基本规定，并补充说明尺寸注法中有关标高的基本规定。
1、图线
建筑专业制图采用的各种线型，应符合《建筑制图标准》中的规定。图线的宽度b,应根据图样的复杂程度和比例，按《房屋建筑制图统一标准》GB/T50001-2001中图线的规定选用，见下图

平面图图线宽度选用示例

墙身剖面图图线宽度选用示例 详图图线宽度选用示例
2、比例
建筑专业制图选用的比例，按《建筑制图标准》宜符合规定。
3、构造及配件图例
由于建筑平、立、剖面图常用1；100、1；200或1：50等较小比例，图样中的一些构造及配件，不可能也不必要按实际投影画出，只需用规定的图例表示。建筑专业制图采用《建筑制图标准》规定的构造及配件图例。
4、常用符号
1）索引符号和详图符号
索引符号是由直径为10mm的圆和水平直径组成，圆和水平直径均应以细实线绘制。
（a） （b） （c） （d） （a） （b） （c） （d）
索引符号 用于索引剖面详图的索引符号
详图的位置和编号，应以详图符号表示，详图符号的圆应以直径为14mm粗实线绘制。2）引出线
引出线应以细实线绘制，宜采用水平方向的直线、与水平方向成300、450、600、900的直线，或经上述角度再折为水平线。
（文字说明） （文字说明）

（a） （b） （c）
引出线
（文字说明） （文字说明）

（a） （b）
共同引出线
多层构造或多层管道共用引出线，应通过被引出的各层。

多层构造引出线
3）定位轴线及其编号
定位轴线应以细点画线绘制。
定位轴线一般应编号，编号应注写在轴线端部的圆内。圆应用细实线绘制，直径为8~10mm。定位轴线圆的圆心，应在定位轴线的延长线上或延长线的折线上。
平面图上定位轴线的编号，宜注写在图样的下方与左侧。横向编号应用阿拉伯数字，从左至右顺序编写，竖向编号应用大写拉丁字母，从下至上顺序编写，如图所示。

定位轴线的编号顺序
拉丁字母的I、O、Z不得用做轴线编号。如字母数量不够使用，可增用双字母或单字母加注脚，如AA、、BA……YA或A1、B1、……Y1。
附加定位轴线的编号，应以分数的形式表示。
一个详图适用于几根轴线时，应同时注明各有关轴线的编号，如图所示。

用于2根轴线 用于3根或 用于3根以上 连续编号的轴线
详图的轴线编号
通用详图中的定位轴线，应只画圆，不注写轴线编号。
4）标高
标高是标注建筑物高度的另一种尺寸形式。
标高符号应以直角等腰三角形表示。

（a） （b） （c） （d）
标高符号 总平面图室外地坪 标高的指向 同一位置注写

（a） 标高符号图 （b）多个标高数字
标高 绝对标高 建筑标高
相对标高 结构标高
5）其他符号
对称符号由对称线和两端的两对平行线组成。对称线用细点画线绘制；指北针的形状宜如图所示，其圆的直径宜为24mm，用细实线绘制；

对称符号 指北针

【教学内容】
图纸目录、总平面图和建筑总说明
一、 图纸目录
编制图纸目录的目的是为了便于查找图纸。
二、 总平面图的用途、内容和图示方法
1、总平面图是新建房屋在基地范围内的总体布置图。
2、表明新建房屋的平面轮廓形状和层数、与原有建筑物的相对位置、周围环境、地貌地形、道路和绿化的布置等情况，是新建房屋及其它设施的施工定位、土方施工以及设计水、电、暖、煤气、等管线总平面图的依据。
3、总平面图例、道路和铁路图例、管线和绿化图例。
4、在总平面图中的每个图样的线型，应根据其所表示的不同重点，采用不同的粗细线型。主要部分选用粗线，其他部分选用中粗线和细线，见表。
5、在总平面图中，通常还要画出带有指北方向的风向频率玫瑰图（简称风玫瑰图），用来表示该地区常年的风向频率和房屋的朝向。
三、识读总平面图示例
现以附图所示某住宅小区总平面图为例来说明总平面图的图示内容和读图要点。
1、新建房屋的位置和平面轮廓形状
2、测量坐标网
3、小区环境与道路、绿化布置
4、标高
5、朝向和风向
四、建筑总说明
建筑总说明主要用来说明施工图的设计依据。见附图所示。
2.2 建筑平面图
一、概述
1、建筑平面图是建筑物的水平剖面图。
2、主要用来表示房屋的平面布置情况，在施工过程中，是进行放线、砌墙、安装门窗等工作的依据。建筑平面图应包括被剖切到的断面、可见的建筑构造及必要的尺寸、标高等。
3、一些构造和配件应用表所列的图例绘出。
4、建筑平面图通常以层次来命名，如底层平面图、二层平面图、三层平面图等。
5、局部平面图可以用于表示或两层以上合用平面图中局部不同处，也可用来将平面图中局部以较大的比例另行绘出，如卫生间平面布置图；
6、顶层平面图则是建筑物顶部按俯视方向在水平投影面上所得到的正投影图。
二、建筑平面图的内容、图示方法和示例
现以附图所示单元标准层平面图为例，说明建筑平面图的图示内容和读图要点。
1、图名、比例和朝向
2、平面布局
3、定位轴线
4、尺寸标注
平面图中的尺寸分为外部尺寸和内部尺寸两部分。
（1）外部尺寸 为便于读图和施工，外部尺寸一般标注三道尺寸。
（2）内部尺寸 表明房间的净空大小和室内的门窗洞的大小、墙体的厚度等尺寸。
5、图例
6、索引符号
三、绘制建筑平面图的步骤
以附图标准层平面图为例，说明平面图的绘制步骤。
1、选定比例和图幅
2、绘画稿
（1）绘制图框和标题栏，均匀布置图面，绘出定位轴线。
（2）绘出全部墙柱断面和门窗洞口，同时补全未定轴线的次要的非承重墙。
（3）绘出所有的建筑构配件、卫生器具的图例或外形轮廓。
（4）标注尺寸和符号。
（5）安排好书写文字、标注尺寸的位置。
（6）校核。画稿完成后，需要仔细地校核。在校核无误后，再上墨或加深图线。

【教学内容】
2.3 建筑立面图
一、概述
1、建筑立面图是在与建筑物立面相平行的投影面上所作的正投影。
2、主要用来表明房屋的外形外貌，反映房屋的高度、层数，屋顶的形式，墙面的做法，门窗的形式、大小和位置，以及窗台、阳台、雨蓬、檐口、勒脚、台阶等构造和配件各部位的标高。建筑立面图在施工过程中，主要用于室外装修。
3、宜根据两端的定位轴线编号编注建筑立面图的名称；无定位轴线的建筑物，则可按平面图各面的朝向来确定名称。

建筑立面图的投影方向与名称
二、建筑立面图的内容、图示方法和示例
现以P45图2-6所示南立面图为例，说明建筑立面图的图示内容和读图要点。
1、图名、比例
2、建筑物在室外地坪线以上的全貌，门窗和其它构配件的形式、位置
3、表明外墙面、屋面、阳台、门窗、雨蓬等的色彩和装饰做法
4、标高尺寸
5、索引符号
分别为北立面图和东立面图。
三、绘制建筑立面图的方法与步骤
绘制建筑立面图与绘制建筑平面图一样，也是先选定比例和图幅，绘图稿、上墨或用铅笔加深三个步骤。
在上墨或用铅笔加深建筑立面图图稿时，图线按表规定。
1、 室外地坪线宜画成线宽为1.4b的加粗实线；
2、 建筑立面图的外轮廓线，应画成线宽为b的粗实线。
3、 在外轮廓线之内的凹进或凸出墙面的轮廓线，都画成线宽为0.5b的中实线。
4、 一些较小的构配件和细部轮廓线，表示立面上凹进或凸出的一些次要构造或装饰线，如墙面上的引条线、勒脚、雨水管等图形线，还有一些图例线，都可画成线宽为0.25b的细实线。

【教学内容】
2.4建筑剖面图
一、建筑剖面图图示方法和用途
建筑剖面图是假想用一个垂直于横向或纵向轴线的铅垂剖切平面剖切房屋所作的剖视图，简称剖面图。
剖切位置一般选择在房屋构造比较复杂和典型的部位，并且通过墙体上门、窗洞。若为楼房，应选择在楼梯间、层高不同、层数不同的部位，剖切位置符号应在底层平面图中标出。
剖面图的名称应与建筑平面图中剖切编号相一致，如剖面图等。
建筑剖面图主要用于表达房屋内部高度方向构件布置、上下分层情况、层高、门窗洞口高度，以及房屋内部的结构形式。
二、建筑剖面图的基本内容
1、表明房屋被剖切到的建筑构配件，在竖向方向上的布置情况，比如各层梁板的具体位置以及与墙柱的关系，屋顶的结构形式；
2、表明房屋内未剖切到而可见的建筑构配件位置和形状。比如可见的墙体、梁柱、阳台、雨蓬、门窗、楼梯段以及各种装饰物和装饰线等；
3、在垂直方向上室内、外各部位构造尺寸，室外要注三道尺寸，水平方向标注定位轴线尺寸。标高尺寸应标注室外地坪、楼面、地面、阳台、台阶等处的建筑标高。
4、表明室内地面、楼面、顶棚、踢脚板、墙裙、屋面等内装修用料及做法，需用详图表示处加标注详图索引符号。
三、有关中图线、比例的规定
用粗实线绘制被剖到的墙体、楼板、屋面板；用中粗实线绘制房屋的可见轮廓线；用细实线绘制较小的建筑构配件的轮廓线、装修面层线等；而用特粗实线绘制室内、外地坪线。
绘图比例小于等于1：50 时，被剖切到的构配件断面上，可省略材料图例。
绘制比例应与平面图绘图比例相同。
四、建筑剖面图的读图注意事项
1、阅读剖面图时，首先弄清该剖视图的剖切位置，然后逐层分析剖到哪些内容，投影看到哪些内容。
2、剖面图中的尺寸重点表明室内外高度尺寸，应校核这些细部尺寸是否与平面图、立面图中的尺寸完全一致。内外装修做法与材料是否也同平面图、立面图一致。
五、建筑剖面图的绘制步骤
1、绘制房屋定位轴线、室内外地面线、楼面线、楼梯平台面线、楼梯段的起止点等。
2、绘制主要建筑构件，如剖切到的墙身、楼板、屋面板、楼梯休息平台板、楼梯、以及墙身上可见的门窗洞轮廓线等。
3、绘制细小建筑构配件，如门、窗图例、楼梯栏杆与扶手、踢脚板等。
4、标注尺寸、标高、轴线编号、详图索引符号、用料与做法的文字说明。
2.5 建筑详图
一、建筑详图图示方法与用途
建筑平面图、立面图、剖面图是建筑施工图中表达房屋的最基本的图样，由于其比例小，无法把所有详细内容表达清楚。建筑详图可以用较大比例详尽表达局部的详细构造，如形状、尺寸大小、材料和做法。也可以说，建筑详图是建筑平、立、剖面图的补充图样。
就民用建筑而言，应绘制建筑详图的部位很多，如不同部位的外墙详图、楼体间详图、室内固定设备布置（卫生间、厨房等）的详图。另外还有大量的建筑构、配件采用了标准图集说明详图构造，在施工图中可以简化或用代号表示，而在施工中必须配合相应标准图集才能阅读清楚。
建筑详图应做到图形清晰、尺寸标注齐全、文字注释详尽，建筑详图绘制比例常用1：1、1：2、1：5、1：1：20等大比例。
二、楼梯详图
楼梯主要由楼梯段、休息平台、栏杆和扶手等组成。楼梯详图反映了楼梯的布置形式、结构形式以及踏步、栏杆扶手、防滑条等详细构造、尺寸和装修做法。
　　楼梯详图图样包括：楼梯平面图、楼梯剖面图以及踏步、栏杆扶手、防滑条的构造详图。
楼梯平面图是运用水平剖视图方法绘制的，其剖切位置设在休息平台略低一点处，剖切后向下所作的投影。
　　原则上有几层，需绘制几层平面图，除首层和顶层平面图外，若中间各层楼梯做法完全相同，可作出标准层楼梯平面图。
楼梯平面图中应标注的尺寸有：楼梯间的开间与进深尺寸、休息平台尺寸、楼梯段与楼梯井尺寸、楼梯栏杆扶手的位置尺寸以及楼梯间的楼地面和休息平台的面标高尺寸和上下楼梯的步级数，并标注定位轴线。
节点详图应标注详图索引符号，在底层楼梯平面图中应标出楼梯剖面图的剖切位置符号和剖视方向。
书写楼梯平面图的名称和绘图比例。
P53图2-17所示是Ⅰ—Ⅰ剖面图经过楼梯间的地方。它是按楼梯间首层平面图中Ⅰ—Ⅰ剖切位置线所示的剖切位置和投影方向而得到的，被直接切到的部位包含有各楼层地面、休息板和第一、第三跑、第五跑等楼梯段以及A、B轴线位置的墙。这些被剖切到的部位，包括与C墙接连的过梁等，都应分别画出各自的材料符号。图中还表明了室内外地面、各楼层地面和休息平台上皮以及窗台、门窗过梁下皮的标高，以及轴间尺寸和竖向尺寸，门窗洞高度和扶手高度尺寸等。至于墙身与构件、构件与构件之间结合的方式与做法，除在剖面图中作一般的表示外，有的还必须用详图加以表示。
建筑构造组成

【教学内容】
3.1 概述
结构施工图与建筑施工图一样，是施工的依据，主要用于放线、挖基槽、支模板、绑钢筋、浇注混凝土等施工过程，也是计算工程量、编制预算和施工进度计划的依据。
一、结构施工图的分类和内容
结构施工图通常包括下列内容：
1、结构设计说明
2、结构平面图
3、构件详图
二、钢筋混凝土结构简介
（一）钢筋混凝土构件及混凝土的强度等级
1、钢筋混凝土构件是由钢筋和混凝土两种材料组合而成。
2、混凝土的抗压强度高，而抗拉强度却抗压强度比低得多，仅为抗压强度的1/10～1/20。
3、混凝土的强度等级分为C15、C20、C25、C30、C35、C40、C45、C50、C55、C60、C65、C70、C75、C80十四个等级，数字越大表示抗压强度越高。
4、钢筋具有良好的抗拉强度，且与混凝土有良好的粘结力，其热膨胀系数与混凝土接近。在混凝土中配置一定数量的钢筋，使之与混凝土结合成一整体，即钢筋混凝土，两者协同作用，共同承担外力。
5、钢筋混凝土构件按施工方式有：
预制构件：在预制构件加工厂或在工地预制完成后吊装就位
现浇构件：在工地现场就位直接浇注
预应力钢筋混凝土构件
（二）钢筋的分类和作用
1、按钢筋在构件中所起的作用不同可分为：
（1）受力筋 （2）箍筋（3）架立筋（4）分布筋（5）构造筋
2、钢筋的种类和符号
常用的钢筋代号为：
Ⅰ级钢筋 Ⅱ级钢筋 Ⅲ级钢筋 Ⅳ级钢筋
3、钢筋的保护层和弯钩
保护层：为了防止钢筋锈蚀，提高耐火性以及加强钢筋与混凝土的粘结力，钢筋外边缘到构件表面应有一定的距离。梁、柱的保护层最小厚度为25mm，板和墙的保护层厚度为10～15mm。
弯钩的形式和简化画法如图6-2所示。
（三）钢筋混凝土构件的图示特点
1、假想混凝土为透明体，用细实线绘出构件的外形轮廓，用粗实线或黑圆点（钢筋断面）绘出内部钢筋。
2、配筋图一般包括平面图、立面图、断面图，有时还需列出钢筋表。若构件形状复杂，且有预埋件是，还需要绘出构件外形图，即模板图。
对于不同等级、不同直径、不同形状的钢筋应给予不同的编号和标注。

图6-3 钢筋的标注形式
三、图线及比例
建筑结构专业制图，应选用相应表中所示的图线。
当构件的纵横向断面尺寸相差悬殊时，可在同一详图中的纵横向选用不同比例绘制。轴线尺寸与构件尺寸也可选用不同比例绘制。
四、常用构件代号
在结构施工图中，构件种类繁多，布置复杂，为了便于阅读和绘制，常采用代号表示构件的名称。常用构件的代号见P58表3-1。

【课堂情况反馈】内容稍多，注意课后复习
【课后作业】复习本节所讲，预习结构平面图内容
【教学内容】
钢筋的保护层
为了保护钢筋，防锈、防火、防腐蚀，加强混凝土与钢筋的粘结力，在构件外皮到钢筋外皮之间的混凝土厚度尺寸，称为保护层。各类构件的保护层厚度见表。
钢 筋
构件种类
保护层厚度(mm)
受力筋
板
断面厚度≤100mm
10
断面厚度＞100mm
15
梁、柱
25
基础
有垫层
35
无垫层
70
钢 箍
梁、柱
15
分布筋
板
10
3.2 结构平面图
建筑物的结构平面图是表示建筑物各承重构件平面布置的图样。
一、楼层结构平面图
1、 假想将建筑物沿楼板面水平剖开后所得的水平剖面图。
2、 用于表示楼板以及其下面的墙、梁、柱等承重构件的平面布置，或现浇楼板的构造和配筋。
3、在楼层结构平面图中，对于现浇楼板应表示出楼板的厚度、配筋情况。
4、板中的钢筋用粗实线表示，板下的墙用细线表示，梁、圈梁、过梁等用粗点划线表示。柱、构造柱用断面（涂黑）表示。
二、钢筋混凝土构件详图
1、钢筋混凝土构件可分为 定型的预制或现浇构件可直接引用标准图或通用图
非定型构件则必须绘制构件详图。
2、钢筋混凝土构件详图一般包括模板图、配筋图、钢筋表等。
1）模板图主要表示构件的外部形状、尺寸和预埋件代号和位置。若构件形状简单，可与配筋图画在一起。
2）配筋图着中表示构件内部的钢筋配置、形状、规格、数量等，是构件详图的主要部分，一般用立面图和断面图表示。

【教学内容】

梁类型
代号
序号
跨数及是否带悬挑
楼层框架梁
KL
xx
(xx)、(xxA)或(xxB)
屋面框架梁
WKL
xx
(xx)、(xxA)或(xxB)
框支梁
KZL
xx
(xx)、(xxA)或(xxB)
非框架梁
L
xx
(xx)、(xxA)或(xxB)
悬挑梁
XL
xx
——

3.3 基础图
1、基础是建筑物地面以下的承重构件，承重上部建筑的的荷载并传给地基。
2、基础图是表示建筑物地面以下基础部分的平面布置和详细构造的图样，包括基础平面布置图与基础详图。它们是施工放线、开挖基坑、砌筑或浇注基础的依据。
一、基础平面图
假想用一个水平面沿建筑物室内地面以下剖切后，移去建筑物上部和基坑回填土后所作的水平剖面图。
在基础平面图中，基础墙的墙身用粗实线表示，基础底面用中实线表示。
二、基础详图
1、基础详图主要表明基础各部分的构造和详细尺寸，通常用垂直剖面图表示。
2、条形基础的详图一般用剖面图表达示。对于比较复杂的独立基础，有时还要增加平面图才能表示清楚。
三、基础图示例
如图所示，说明基础平面图和基础详图的图示内容和读图要点。
（一）基础平面图
1、 图名、比例
2、 定位轴线
3、 基础的平面布置
（二）基础详图
P71图3-17中，有4个基础断面图
1-1断面图、2-2断面图、JC1断面图、JC2断面图
3.4 楼梯结构详图
楼梯结构详图主要包括楼梯结构平面图、楼梯剖面图和配筋图。
一、楼梯结构平面图
1、楼梯结构平面图与楼层结构平面图一样，表示楼梯板和楼梯梁的平面布置、代号、编号、尺寸及结构标高等。如图所示。
2、楼梯结构平面图中的轴线编号应与建筑施工图一致，剖切符号只在底层楼梯结构平面图中表示。
3、钢筋混凝土楼梯的不可见轮廓线用细虚线表示，可见轮廓线用细实线表示，剖到的墙体轮廓线用中实线表示。
二、楼梯结构剖面图
楼梯结构剖面图主要表示楼梯的承重构件的竖向布置、连接情况，以及各部分的标高。
三、楼梯配筋图
在楼梯结构剖面图中，不能详细表示梯段板、梯段梁等的配筋时，应用较大的比例绘出配筋图。

Ø ——关联性：基础→关联→柱墙（以基础为支座）；柱→关联→梁（以柱为支座）；梁→关联→板（以梁为支座）
Ø ——相对完整性：基础自成体系，无柱或墙的设计内容；→ 柱墙自成体系，无梁的设计内容；→梁自成体系，无板的设计内容；→板自成体系，仅有板自身的设计内容
平法基本原理（2）
• 平法的应用理论（三要点）：
• ——将结构设计分为创造性设计内容与重复性（非创造性）设计内容两部分，两部分为对应互补关系，合并构成完整的结构设计
• —— 设计工程师以数字化、符号化的平面整体设计制图规则完成其创造性设计内容部分
• ——重复性设计内容部分（主要是节点构造和杆件构造）以《广义标准化》方式编制成国家建筑标准构造设计
平法设计给我们带来了什么？
• 图纸的厚度减少
—每一张图纸的信息密度增加
• 图纸的层次清晰
—基础、柱、梁、板
• 图纸的节点统一
—按平法图集03G101-1……
代号
柱 编 号序号

KZ
xx
框架柱

xx
KZZ
框支柱

XZ
xx
芯柱

xx
LZ
梁上柱

xx
QZ
剪力墙上柱

• 1、当柱钢筋不连续通过时，可以弯折，但是这时要求梁高要满足≥0.5Lae
• 2、如果柱下层钢筋在变截面处弯折，上层采用插筋构造，插筋伸入下层1.5Lae，从梁顶处开始计算

• 1、上比下多2、上柱直径较大3、下比上多
• 其中，当上柱钢筋多或直径大的时候，都会产生插筋构造
抗震柱箍筋加密构造
• 1、柱箍筋在基础内设置不少于两根，间距不大于500
• 2、在节点范围内，抗震框架柱箍筋加密通过
• 3、当柱纵筋采用搭接连接时，应在柱纵筋搭接长度范围内均按≤5d(d为搭接钢筋较小直径)及≤100的间距加密箍筋。
4.1 建筑设备施工图的内容和特点
整套设备工程一般包括：
给排水设备，供暖、通风设备，电气设备，煤气设备
建筑设备施工图一般有基本图、详图构成。
4.2给排水系统施工图的识读
建筑给排水施工图是指房屋内部的卫生设备或生产用水装置的施工图，主要反映用水器具的安装位置及其管道布置情况。
【教学内容】
第4章 民用建筑
一、建筑及其基本要素
1、建筑 建筑物
构筑物
2、建筑构成的基本要素 建筑功能
建筑技术
建筑形象
二、我国的建筑方针
1、建国初期：适用、经济、在可能条件下注意美观
2、1986年，全面贯彻适用、安全、经济、美观
5.1建筑物的分类和分级
一、按使用性质分
民用建筑 居住建筑：住宅、宿舍、公寓
公共建筑：办公、商业、医疗
工业建筑
农业建筑：温室、粮仓、饲养场、养殖场
二、按主要承重结构材料分
砖木结构建筑
砌体结构建筑
钢筋混凝土结构建筑
钢、钢筋混凝土结构建筑
钢结构建筑
其他结构建筑
三、按建筑层数或总高度分
1、住宅建筑 1～3层为低层
4～6层为多层
7～9层为中高层
10层及以上为高层
2、公共建筑 ：超过24m,为高层。 不包括高度超过24m的单层建筑。
3、建筑总高度超过100m时，不论其是住宅或公共建筑均为超高层。
四、按建筑物的规模分 大量性建筑
大型性建筑
五、按施工方法分
现浇现砌式
预制装配式
部分现浇现砌、部分装配式
六、建筑物的等级 耐久年限
耐火等级
1、耐久年限 ：安全使用的年限
在《民用建筑设计通则》（JGL37-87）中对建筑物的耐久年限也作了规定：
一级：耐久年限为100年以上，适用于重要的建筑和高层建筑。
二级：耐久年限为50～100年，适用于一般性建筑。
三级：耐久年限为25～50年，适用于次要的建筑。
四级：耐久年限为15年以下，适用于临时性建筑。
2、耐火等级
（1）影响因素：房屋的主要构件的耐火极限和燃烧性能
（2）耐火极限 ： 从受到火的作用起，到失掉支持能力
或发生穿透性裂缝
或背火一面温度升高到220℃时所延续的时间。
（3）材料的燃烧性能 燃烧材料：
难燃烧材料
非燃烧材料
多层建筑的耐火等级分为四级.
七、建筑标准化与建筑模数协调
　　（一）建筑标准化
　　1、设计标准化：制定各种法规、规范、标准和指标，使设计有章可循。
2、建筑标准化：建筑设计标准化和建筑的标准设计（标准构配件设计、整个房屋或单元的标准设计、专用或通用的工业化建筑体系）。
（二）建筑模数协调
1、意义：
1）使构配件实现工业化大规模生产；
2）使构配件具有较大的通用性和互换性；
3）加速设计速度，提高施工质量，降低造价。
2、模数
1）基本模数：1M＝100mm
2）导出模数：扩大模数（竖向扩大模数和水平扩大模数）：是基本模数的整数倍。分模数：是整数除基本模数的数值。
3）适用：Ⅰ．竖向扩大模数3M数列，主要用于建筑物的高度、门窗洞口等处；Ⅱ．水平扩大模数3M、6M、12M、15M、30M、60M数列，主要用于建筑物的开间或柱距、进深或跨度、构配件尺寸和门窗洞口等处；Ⅲ．分模数1／10 M、1／5 M、1／2 M数列，主要用于缝隙、构造节点、构配件截面等处。
3、几种尺寸
1)标志尺寸：符合模数数列的规定，用以标注建筑物定位轴面、定位面或定位轴线、定位线之间的垂直距离，以及建筑构配件、建筑组合件、建筑制品及有关设备界限之间的尺寸。
2）构造尺寸：建筑构配件、建筑组合件、建筑制品等的设计尺寸，一般情况下，标志尺寸减去缝隙为构造尺寸。
　　3）实际尺寸：建筑构配件、建筑组合件、建筑制品等生产制作后的实有尺寸，实际尺寸与构造尺寸之间的差数应符合建筑公差的规定。
4.2民用建筑的组成和作用
　 民用建筑的通常组成构件：基础、墙或柱、楼地层、楼梯、屋顶、门窗、地坪等。
（一）基础
1、概念：位于建筑物最下部位的承重构件。
2、传力方式：建筑物所有荷截→基础→地基。
3、要求：具有足够的承载能力、刚度，并能抵抗地下各种不良因素的侵袭。　　
（二）墙或柱
1、概念：墙或柱是承重和围护构件。
2、传力方式：楼层（屋顶）荷截→墙（柱）→基础。
3、围护作用：外墙：抵御自然界各种因素的干扰；内墙：分隔房间。
　　4、要求：具有足够的强度和稳定性。
　　（三）楼板层
　　1、作用：承重和分隔作用。
　　2、组成：楼地层由楼地面和顶棚组成；
　　　　　　而楼地面又是由楼面和首层地面组成。
　　　　　　楼面由结构层（楼板）、面层组成；
　　　　　　首层地面通常由面层和垫层组成。
　　3、传力方式：楼板上的荷截→墙或柱
　　　　　　　　垫层上的荷截→地基。
　　4、要求：具有足够的强度、刚度。
（四）楼梯
1、概念：建筑中联系上下各层的垂直交通设施。
2、作用：供人们上下楼层和紧急疏通。
3、传力方式和要求同楼地层。
4、要求：具有足够的通行能力以及防水、防滑的功能。
（五）屋顶
1、概念：屋顶是建筑顶部的承重和围护构件。
2、特点：屋顶承受建筑物顶部荷载并将荷载传给垂直承重构件。
3、要求：屋顶应具有足够的强度、刚度以及防水、保温、隔热等的能力。
（六）地坪
1、概念：是底层房间与土层相接触的部分。
2、特点：承受底层房间内的荷载，并将其传递给土层。
3、要求：具有耐磨、防潮、防水和保温等功能。
（七）门窗
1、概念：门窗是供人们内外交通，分隔房间，采光和通风的构件。
2、特点：门窗非传力构件
3、要求：门窗应有足够的宽度和高度且对某些有特殊要求的房间，还应具有保温、隔热隔声等的能力。
5.3 单层厂房的基本组成
分两大类：承重墙结构、骨架结构
单层厂房结构中有排架结构和刚架结构，特别注意它们的区别
排架结构：屋架底端与柱顶铰接，柱底与基础顶刚接；
钢架结构：屋架底端与柱顶刚接，柱底与基础顶铰接。
体系主要由承重构件和围护构件组成。
5.3.1 承重构件
（1）排架柱
（2）基础
（3）屋架
（4）屋面梁
（5）吊车梁
（6）连系梁或圈梁
（7）基础梁
（8）抗风柱（山墙柱）
这些构件组合在一起，现成横向排架和纵向排架。
5.3.2围护构件
（1）屋面
（2）外墙
（3）门窗
（4）地面
5.3.3 其他构件
（1）吊车梯
（2）隔断
（3）走道梯
（4）屋面检修梯
另外，也肯能有平台、作业梯、扶手、栏杆等。
5.3.4荷载
1、恒荷载
主要是结构构件自重，从上到下依次为天窗、屋面板、屋架、柱、基础，另外外墙的荷载，吊车的荷载。
2.活荷载
主要为吊车启动、制动时产生的纵向、横向荷载，风荷载、雪荷载等。
单层厂房外墙类型
我们要注意，每种荷载的重心位置，作用给其他构件的作用点位置，它关系到后边的结构设计计算结果。
考虑风载时，需要注意风是两个方向都有可能，所以，牛腿柱的受力分析中要考虑双向都可能受力（活荷载的方向向左和向右都同时分别有）。
另外要能够画出荷载受力简图，标明构件形状和大致尺寸关系。
5.4 影响建筑构造的因素
建筑物处于自然环境和认为环境中，受它们的作用，为了提高建筑物的使用质量和耐久年限，设计
