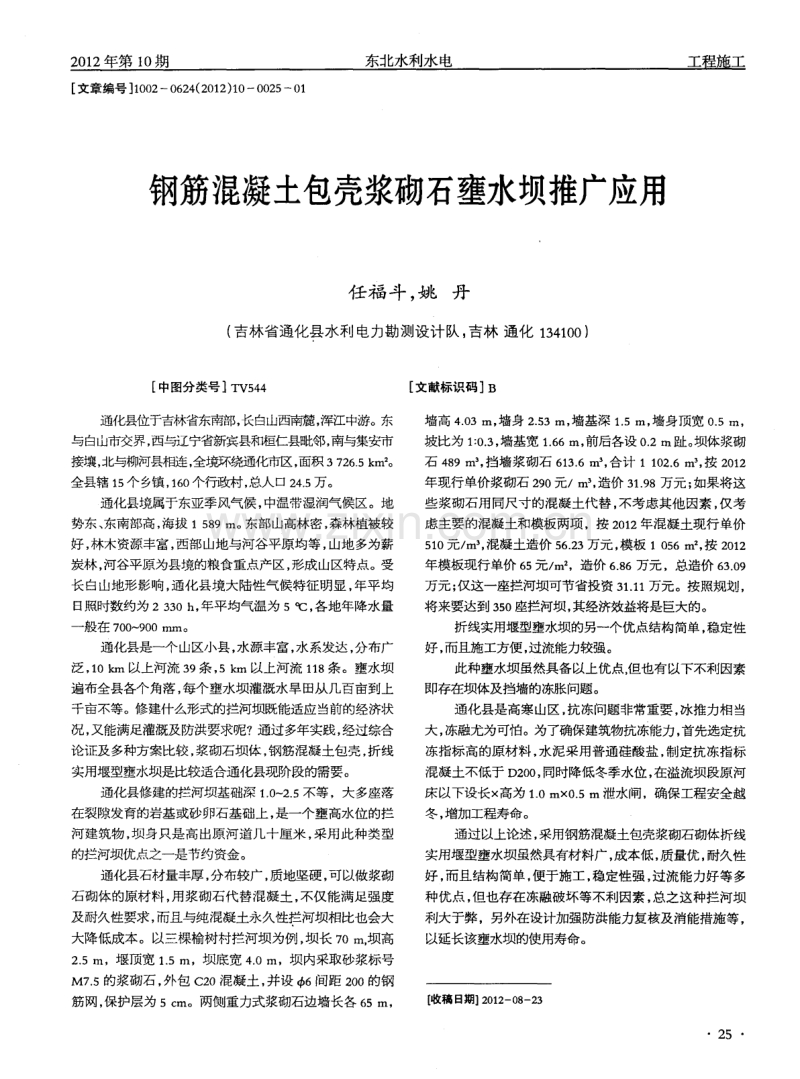

2 0 1 2年第 l O期 东北水利水 电 工 [ 文章编号] 1 0 0 2 ～0 6 2 4 ( 2 0 1 2 ) 1 0 —0 0 2 5 一o 1 钢筋混凝土包壳浆砌石壅水坝推广应用 任 福斗 ， 姚丹 ( 吉林省通化县水利 电力勘测设计队 ， 吉林 通 化 1 3 4 1 0 0) [ 中图分类号] T V5 4 4 通化县位于吉林省东南部， 长白山西南麓 ， 浑江中游。东 与白山市交界， 西与辽宁省新宾县和桓仁县毗邻， 南与集安市 接壤， 北与柳河县相连， 全境环绕通化市区， 面积 3 7 2 6 ． 5 k m2 。 全县辖 1 5 个乡镇， 1 6 0个行政村， 总人口2 4 ．5万。 通化县境属于东亚季风气候 ， 中温带湿润气候区。地 势东 、 东南部高 ， 海拔 1 5 8 9 m。东部山高林密， 森林植被较 好 ， 林木资源丰富， 西部山地与河谷平原均等， 山地多为薪 炭林 ， 河谷平原为县境的粮食重点产区， 形成山区特点。受 长 白山地形影响， 通化县境大陆性气候特征明显 ， 年平均 日照时数约为 2 3 3 0 h ， 年平均气温为 5 o C， 各地年降水量 一 般在 7 0 0 ～ 9 0 0 mn 1 。 通化县是一个山区小县， 水源丰富， 水系发达 ， 分布广 泛 ， 1 0 k m以上河流 3 9条， 5 k m 以上河流 1 1 8条。壅水坝 遍布全县各个角落， 每个壅水坝灌溉水旱田从几百亩到上 千亩不等。修建什么形式的拦河坝既能适应 当前的经济状 况 ， 又能满足灌溉及防洪要求呢?通过多年实践 ， 经过综合 论证及多种方案比较 ， 浆砌石坝体 ， 钢筋混凝土包壳 ， 折线 实用堰型壅水坝是比较适合通化县现阶段的需要。 通化县修建的拦河坝基础深 1 ． 0 - 2 ． 5不等 ，大多座落 在裂隙发育的岩基或砂卵石基础上 ， 是一个壅高水位的拦 河建筑物 ， 坝身只是高出原河道几十厘米 ， 采用此种类型 的拦河坝优点之一是节约资金 。 通化县石材量丰厚 ， 分布较广 ， 质地坚硬 ， 可 以做浆砌 石砌体的原材料， 用浆砌石代替混凝土 ， 不仅能满足强度 及耐久性要求， 而且与纯混凝土永久性拦河坝相比也会大 大降低成本。以三棵榆树村拦河坝为例 ， 坝长 7 0 m， 坝高 2 ． 5 I n ，堰顶宽 1 ． 5 m，坝底宽 4 ． 0 m，坝内采取砂浆标号 M7 ． 5的浆砌石 ， 外包 C 2 0混凝土， 并设 6间距 2 0 0的钢 筋网 ， 保护层为 5 c m。两侧重力式浆砌石边墙长各 6 5 m， [ 文献标识码] B 墙高 4 ． o 3 m， 墙身 2 ． s 3 m， 墙基深 1 ． 5 m， 墙身顶宽 0 ． 5 m， 坡比为 1 ： O ． 3 ， 墙基宽 1 ． 6 6 m， 前后各设 0 ． 2 11 1 趾。 坝体浆砌 石 4 8 9 m3 ， 挡墙浆砌石 6 1 3 ． 6 m3 ， 合计 1 1 0 2 ． 6 r n 3 ， 按 2 0 1 2 年现行单价浆砌石 2 9 0元／m 3 ， 造价 3 1 ． 9 8万元 ； 如果将这 些浆砌石用同尺寸的混凝土代替 ， 不考虑其他因素 ， 仅考 虑主要的混凝土和模板两项 ，按 2 0 1 2年混凝土现行单价 5 1 0元／ r n 3 ， 混凝土造价 5 6 ． 2 3万元 ， 模板 1 0 5 6 r n 2 ， 按 2 0 1 2 年模板现行单价 6 5 元／ mz ，造价 6 ． 8 6万元 ，总造价 6 3 ． 0 9 万元 ； 仅这一座拦河坝可节省投资 3 1 ． 1 1 万元。按照规划， 将来要达到 3 5 0座拦河坝， 其经济效益将是巨大的。 折线实用堰型壅水坝的另一个优点结构简单， 稳定性 好 ， 而且施工方便， 过流能力较强。 此种壅水坝虽然具备以上优点， 但也有以下不利因素 即存在坝体及挡墙的冻胀问题。 通化县是高寒山区， 抗冻问题非常重要 ， 冰推力相当 大 ， 冻融尤为可怕。为了确保建筑物抗冻能力， 首先选定抗 冻指标高的原材料 ， 水泥采用普通硅酸盐 ， 制定抗冻指标 混凝土不低于 D2 0 0 ， 同时降低冬季水位， 在溢流坝段原河 床以下设长 高为 1 ． 0 mX 0 ． 5 m泄水闸，确保工程安全越 冬 ， 增加工程寿命。 通过以上论述， 采用钢筋混凝土包壳浆砌石砌体折线 实用堰型壅水坝虽然具有材料广， 成本低 ， 质量优， 耐久性 好 ， 而且结构简单 。 便于施工， 稳定性强 ， 过流能力好等多 种优点 ， 但也存在冻融破坏等不利因素 ， 总之这种拦河坝 利大于弊 ，另外在设计加强防洪能力复核及消能措施等， 以延长该壅水坝的使用寿命。 【 收稿日期】 2 0 1 2 - 0 8 - 2 3 2 5
