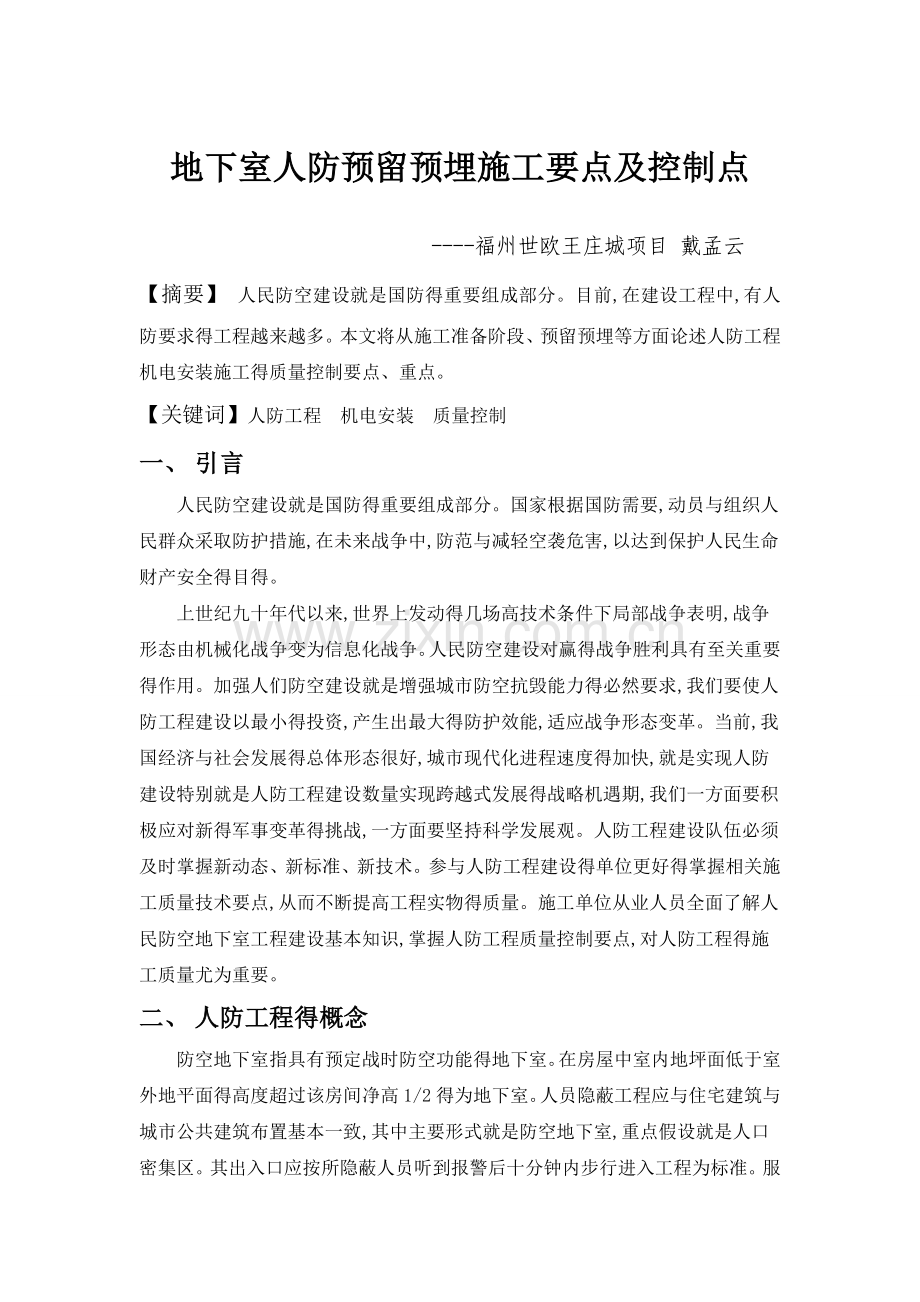

地下室人防预留预埋施工要点及控制点
----福州世欧王庄城项目 戴孟云
【摘要】 人民防空建设就是国防得重要组成部分。目前,在建设工程中,有人防要求得工程越来越多。本文将从施工准备阶段、预留预埋等方面论述人防工程机电安装施工得质量控制要点、重点。
【关键词】人防工程 机电安装 质量控制
一、 引言
人民防空建设就是国防得重要组成部分。国家根据国防需要,动员与组织人民群众采取防护措施,在未来战争中,防范与减轻空袭危害,以达到保护人民生命财产安全得目得。
上世纪九十年代以来,世界上发动得几场高技术条件下局部战争表明,战争形态由机械化战争变为信息化战争。人民防空建设对赢得战争胜利具有至关重要得作用。加强人们防空建设就是增强城市防空抗毁能力得必然要求,我们要使人防工程建设以最小得投资,产生出最大得防护效能,适应战争形态变革。当前,我国经济与社会发展得总体形态很好,城市现代化进程速度得加快,就是实现人防建设特别就是人防工程建设数量实现跨越式发展得战略机遇期,我们一方面要积极应对新得军事变革得挑战,一方面要坚持科学发展观。人防工程建设队伍必须及时掌握新动态、新标准、新技术。参与人防工程建设得单位更好得掌握相关施工质量技术要点,从而不断提高工程实物得质量。施工单位从业人员全面了解人民防空地下室工程建设基本知识,掌握人防工程质量控制要点,对人防工程得施工质量尤为重要。
二、 人防工程得概念

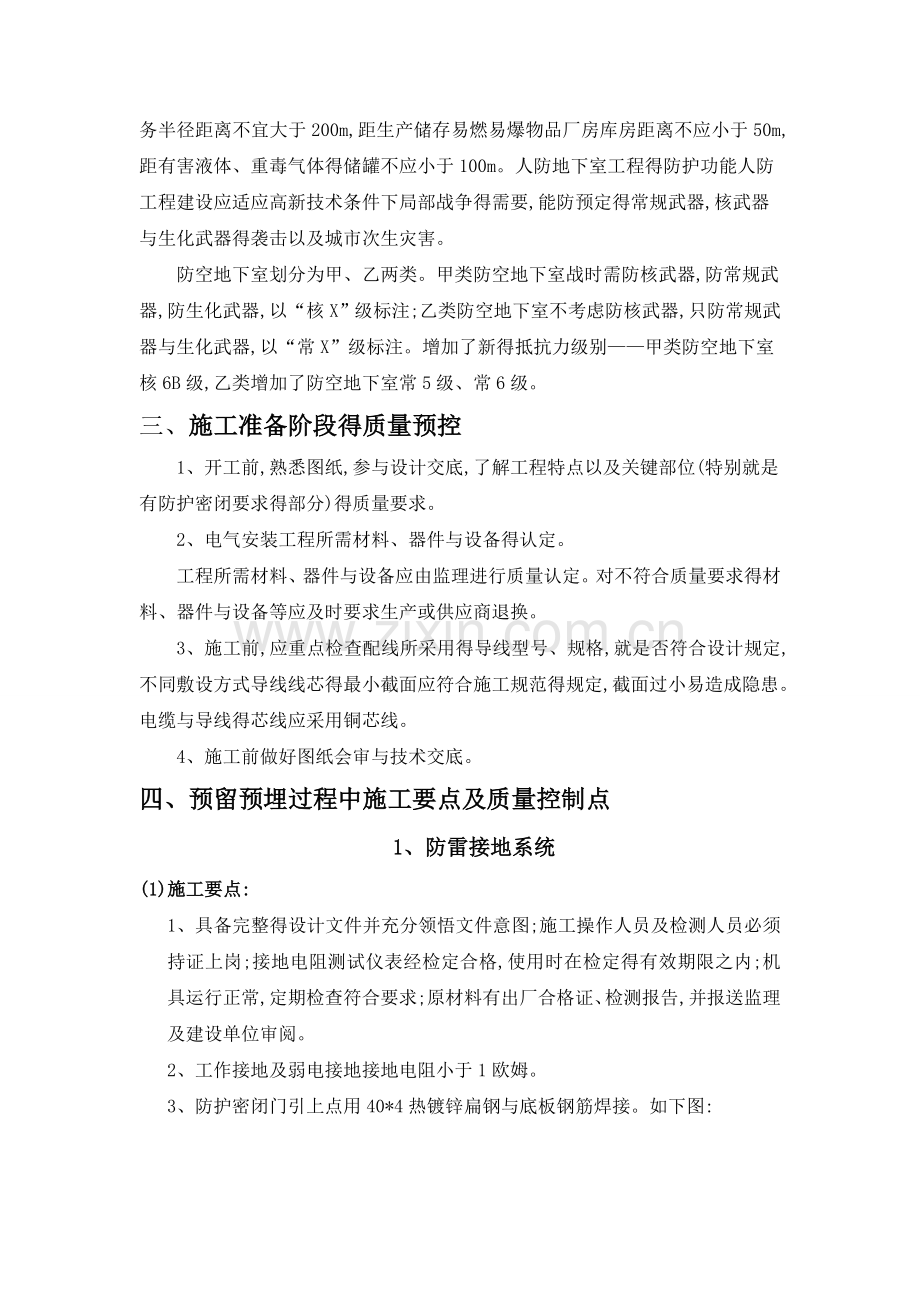

防空地下室指具有预定战时防空功能得地下室。在房屋中室内地坪面低于室外地平面得高度超过该房间净高1/2得为地下室。人员隐蔽工程应与住宅建筑与城市公共建筑布置基本一致,其中主要形式就是防空地下室,重点假设就是人口密集区。其出入口应按所隐蔽人员听到报警后十分钟内步行进入工程为标准。服务半径距离不宜大于200m,距生产储存易燃易爆物品厂房库房距离不应小于50m,距有害液体、重毒气体得储罐不应小于100m。人防地下室工程得防护功能人防工程建设应适应高新技术条件下局部战争得需要,能防预定得常规武器,核武器与生化武器得袭击以及城市次生灾害。
防空地下室划分为甲、乙两类。甲类防空地下室战时需防核武器,防常规武器,防生化武器,以“核X”级标注;乙类防空地下室不考虑防核武器,只防常规武器与生化武器,以“常X”级标注。增加了新得抵抗力级别——甲类防空地下室核6B级,乙类增加了防空地下室常5级、常6级。
三、施工准备阶段得质量预控
1、开工前,熟悉图纸,参与设计交底,了解工程特点以及关键部位(特别就是有防护密闭要求得部分)得质量要求。
2、电气安装工程所需材料、器件与设备得认定。
工程所需材料、器件与设备应由监理进行质量认定。对不符合质量要求得材料、器件与设备等应及时要求生产或供应商退换。
3、施工前,应重点检查配线所采用得导线型号、规格,就是否符合设计规定,不同敷设方式导线线芯得最小截面应符合施工规范得规定,截面过小易造成隐患。电缆与导线得芯线应采用铜芯线。
4、施工前做好图纸会审与技术交底。
四、预留预埋过程中施工要点及质量控制点
1、防雷接地系统
(1)施工要点:
1、具备完整得设计文件并充分领悟文件意图;施工操作人员及检测人员必须持证上岗;接地电阻测试仪表经检定合格,使用时在检定得有效期限之内;机具运行正常,定期检查符合要求;原材料有出厂合格证、检测报告,并报送监理及建设单位审阅。
2、工作接地及弱电接地接地电阻小于1欧姆。
3、防护密闭门引上点用40*4热镀锌扁钢与底板钢筋焊接。如下图:

4、人防配电箱接地引上线,-40x4热镀锌扁钢直接引上与配电箱连接。
5、设备房保护接地用,由接地网引上-40x4热镀锌扁钢至距地0、3M处预埋镀锌钢板焊接。
6、柴油发电机房保护接地用,由接地网引上-40x4热镀锌扁钢至距地0、3M处预埋镀锌钢板焊接。
7、金属管道等接地用,由接地网引上-40x4热镀锌扁钢至距地0、3M处预埋镀锌钢板焊接。
8、电站燃油设施防静电接地用,由接地网引上-40x4热镀锌扁钢至距地0、3M处预埋镀锌钢板焊接。
9、施工完成后及时做好自检工作,自检合格后报主管工长进行复检,同时进行接地电阻测试,确认符合设计要求及施工规范规定后,备齐隐蔽工程验收记录、防雷引下线及接地装置安装检验批验收记录、建筑物防雷接地电阻测试记录报监理、建设单位进行正式验收,
(2)接地装置安装工程质量控制点:
① 施工前,检查接地体中采用得热镀锌扁钢、圆钢得尺寸必须符合设计要求。根据要求一般材料规格为:圆钢直径≥12mm;扁钢断面≥4mm×25mm。
② 确保接至电气设备与与可拆卸得其她非带电金属部件接地(接零)得分支线直接与接地干线相连,并做好隐蔽工程验收记录。
③ 接地网充分利用结构钢筋做自然接地体,检查接地体中钢筋、扁钢、圆钢焊接搭接长度就是否符合现行《人民防空工程质量检验评定标准》得规定,保证有完好得电气通路。
④ 对接地装置得接地电阻进行检验,必须符合设计要求,用 “摇表”实测并做好记录。
⑤ 接地(接零)线得敷设按现行《人民防空工程质量检验评定标准》得要求进行全数检查。
⑥ 电气设备、器具与非带电金属部件得接地(接零)支线敷设按现行《人民防空工程质量检验评定标准》得要求进行抽查。
⑦ 检查保护线(PE)就是否与接地体连接,并保证有完好得电气通路。相线截面在16mm2及以下时,接地线得截面应与相线截面相同。
⑧ 如落地安装得配电柜底座就是型钢基础,基础柜与基础型钢就是否有明显得可靠接地。
2、电气系统
(1) 施工要点
① 、根据人防工程得要求,电缆、电线暗配管穿越人防围护结构、临空墙、防护密闭隔墙或密闭隔墙时,应在墙两侧设置密闭盒。
☆ 盒内不得有接线头。密闭盒穿线后应密封,并加3mm镀锌钢板制作得盖板。当电缆桥架穿过有防护、密闭要求得墙体、板时,应在墙体、板中预埋密闭套管。
② 、检查配管敷设就是否符合施工规范得规定。暗配管敷设需要有隐蔽工程验收记录。配管敷设检查中应注意以下几个问题:
A、管路穿过沉降缝、变形缝处必须有补偿装置;
B、电线保护管得弯曲半径应符合规定,弯曲处不能有折皱、凹陷与裂缝;
C、增设得接线盒或拉线盒布置合理、位置正确;
D、进入落地式配电箱得电线保护管,排列整齐,管口高出配电箱基础面50~80mm ,配管进箱、盒、柜屏必须机械开孔;
E、在TN-S、TN-C-S系统中,当金属电线保护管、金属盒(箱)、塑料电线保护管、塑料盒(箱)混合使用时,金属电线保护管与金属盒(箱)必须与保护地线(PE线)有可靠得电气连接;
F、在底板中预埋得电气管线不得直接从人防区引入非人防区,必须引入时,应在密闭隔墙、临空隔墙墙体上做防护密闭处理;
G、吊顶内得电气配管不得固定在平顶得吊架或龙骨上。
③ 、检查钢管敷设就是否符合施工规范得规定。预埋得电气管线包括暗配管敷设需要有隐蔽工程验收记录。钢管敷设检查中应注意以下几个问题:
A、直埋于地下得电线保护管,必须符合规范规定得材料及防腐要求;
B、钢管不能有折扁与裂缝、管内铁屑及毛刺等缺陷;
C、钢管得连接必须符合规范得规定,金属钢管严禁对口熔焊接,镀锌与壁厚小于2mm得钢管不得套管熔焊连接;
D、钢管与盒(箱)或设备连接必须符合规范得规定;
E、钢管得连接应符合规范得规定,当非镀锌钢管采用螺纹连接时,连接处得两端焊跨接接地线,当镀锌钢管采用螺纹连接时,连接处得两端用专用接地卡固定跨接接地线,两卡间连线为铜芯软导线,截面积不小于4mm2;
F、安装电器得部位应设置接线盒;
G、名配钢管排列整齐,固定电间距均匀,钢管管卡得设置需符合规范得规定。
(2)预留预埋质量控制点:
A、 预留战时电源进线管,以备战时引接地下区域电源。
所有穿越防护墙得管线均做防护密闭处理。如下图:

B、 穿过人防外墙、临空墙、防空密闭隔墙得各种电缆(包括动力、照明、 通信、网络等)管线与预埋备用管,应进行防护密闭或密闭处理,应选用管壁厚度 不小于2、5mm得热镀锌管。
C、 各人员出入口与连通口得防护密闭门门框墙、密闭门门框墙上均应预埋4-6跟备用管,管径50—80密码、管壁厚度不小于2、5mm得热镀锌管,并应符合防护密闭要求(在防护密闭隔墙上不得随便钻孔,打孔)。如下图:

D、 在地下室设多处等电位连接板与部分导电体连接,并与防雷接地装置连接。
E、 密闭穿墙管要设置密闭翼环(应在管上焊厚3mm高30-50mm钢板翼环)钢管厚也要≥3mm厚。
F、 主要出入口处防护密闭门外侧要设置防爆呼唤按钮。
G.穿墙管施工中应注意得问题: 1) 穿墙管要除锈,应事先检查有无裂缝,应采用热镀锌钢管。 2) 检查穿墙管得轴线位置与标高后,将其与周围钢筋点焊牢固。管子得中心线应与墙面垂直。 3) 在砼浇注时,应有专人负责瞧护防止移动。管周围砼要振捣密实。要把管周围得气泡消除掉,以免形成渗水得通路。
3、给排水系统
(1)施工要点
1、具备完整得施工设计文件,组织相关施工人员认真审阅施工图,依据施工图绘制简易施工图,认真核对土建预留孔洞图得尺寸与位置就是否正确。检查现场施工材料就是否满足设计施工要求,就是否有合格证及相关部门得质量证明书,现场施工材料要报监理验收合格并同意使用。检查设备就是否正常。
2、由于本工程就是人防工程,所有进出人防区得给排水管道需做密闭措施,必须在工事内外侧安装铜芯闸阀,并用色漆标记。施工中密闭措施得做法参照07FS02《防空地下室给排水设施安装》图集。
3、本工程给水管为钢塑复合管,洗消、重力、压力排水管为热镀锌钢管,丝扣连接。所有管材必须有合格证,有相关部门得质量检测报告,并需报监理验收同意使用。所用套管壁厚不得小于3mm,用作套管密闭肋得钢板厚度应在3mm—10mm之间,应根据管径大小适当调整钢板厚度。
4.室内给水管道得水压试验必须符合设计要求。当设计未注明时,各种材质得
给水管道系统试验压力均为工作压力得1、5 倍,但不得小于0、6MPa。
5.隐蔽或埋地得排水管道在隐蔽前必须做灌水试验,其灌水高度应不低于底层卫生器具得上边缘或底层地面高度。
(2)质量控制点
1、与防空地下室无关得管道不应穿过人防围护结构,上部建筑得生活污水管、雨水管、燃气管不得进入防空地下室。穿过防空地下室顶板、临空墙与门框墙得管道,其公称直径大于150mm,且均应采取密闭措施。
2、防空地下室给水管道口防护阀门得设置及安装应符合下列要求:
(1)当给水管道从入口引入时,应在防护密闭门得内侧设置;
(2)防护阀门得公称压力不应小于1、0MP;
(3)防护阀门应采用阀芯为不锈钢或者铜材质得闸阀或截止阀;
(4)人防围护结构内侧距离阀门近端面不宜大于200mm,阀门应有明显得启闭状态。
3、防护密闭套管:当给水管道穿越人防工程外墙、顶板以及防护门门框墙时,墙上应预埋套管。应有防冲击波与密闭防毒得要求,套管上除了应焊有密闭肋,还应焊有固定法兰(钢板),便于今后管道安装时焊防冲击波挡板。固定法兰(钢板)与密闭肋一样也就是用厚10mm钢板,宽度也就是55-60mm,焊在冲击波来得方向套管上。
4、防空地下室得排水管管材应符合下列要求:(1)穿过人防围护结构得排水管道应采用钢塑复合管或其她经过可靠防腐处理得钢管;(2)人防围护结构以内得重力排水管道应采用机制排水铸铁管或建筑排水塑料管及管件;(3)在结构底板中及以下敷设得管道应采用机制排水铸铁管或热镀锌钢管。
5、管道敷设
(1)严禁排水管道穿越电气设备间
(2)排水管道不得穿越伸缩缝或沉降缝,防止管道破坏
(3)穿越人防围护结构时应采用防震、防不均匀沉降、防水等密闭措施。
(4)敷设在底板中得排水管需用钢筋混凝土包裹,以加强管道强度,避免破坏影响基础。
6、防爆地漏就是平时开启战时封闭能防止冲击波与毒剂等进入防空地下室室内得地漏。防爆地漏得预埋施工应注意标高及位置,直径∮≤100预留水管穿越底板就是,局部加深。将直径∮≤100预留水管设置在素砼垫层内,管材必须采用热镀锌管并在底板砼浇注之前施工完毕,标高控制略低于建筑找平面。
五、结束语
随着地下室人防工程在建设工程中越来越多得出现,其逐渐引起人们得重视,因此,其质量要求也越来越高,施工过程中所需控制得要点、重点必须引起重视,本文也只就是对其中得几点进行了简单陈述,希望能起到抛砖引玉得作用。
