地暖细石混凝土浇筑.doc

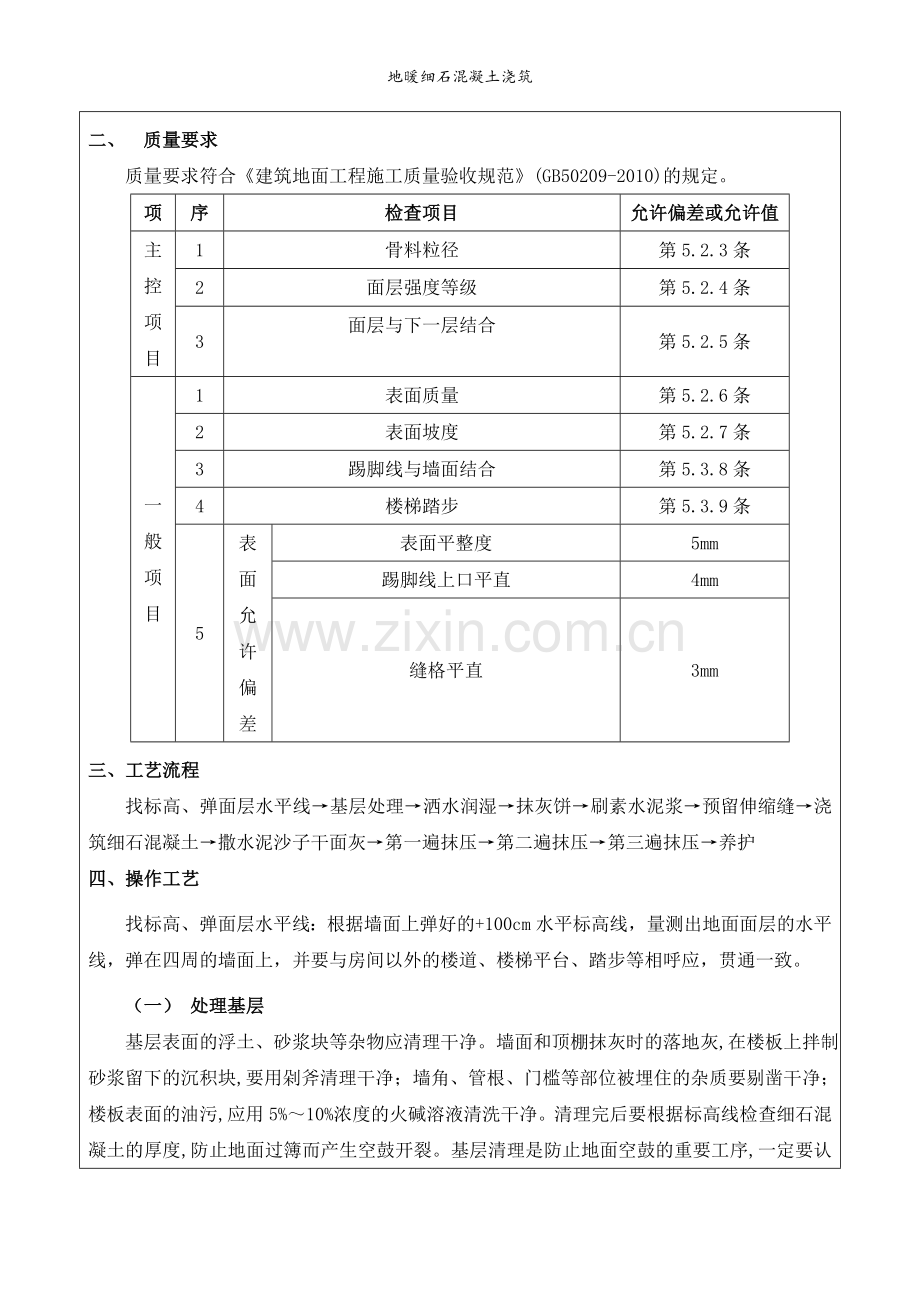

地暖细石混凝土浇筑技 术 交 底 记 录 20003单位（子单位）工程名称甘肃九通置业有限公司天源九号住宅小区 #楼分部（子分部）工程名称建筑节能分项工程名称地暖保护层施工单位甘肃建工工程承包有限公司第六分公司项目经理叶永生交底人 接受交底人数作业班组交底内容： 地暖管细石混凝土地面一、 施工准备（一） 作业条件 l、施工完的结构已办完验收手续。 2、室内墙面弹好0.5m水平控制线。3、立完门框,钉好保护铁皮和木板。4、安装好水暖立管并堵牢管洞。5、门口处高于楼板面的砖层应剔凿平整。6、水泥、砂、石随机取样送试验室试验,且试验合格,出具细石混凝土配合比单。（二） 材料要求l、水泥:常温施工宜用32.5级以上普通硅酸盐水泥或矿渣硅酸盐水泥,冬期施工宜用普通硅酸盐水泥。水泥要采用同一水泥厂生产同期出厂的同品种、同强度等级、同一出厂编号的水泥,以保障楼地面颜色一致。要防止水泥过期强度不够,造成与基层结合不牢而空鼓和地面起砂。2、砂:粗砂,含泥量不大于3%。要防止砂子过细,否则易出现空鼓、开裂。3、豆石:粒径为515mm,含泥量不大于2%。混凝土面层所用的石子粒径不应大于15mm和面层厚度的2/3。（三） 施工机具1、混凝土配制、运输工具:混凝土搅拌机、磅秤、手推车、小翻斗车、铁锹。2、作业人员使用工具:铁锹、刮杠、木抹子、铁抹子、水桶、小线、水靴。（四）保护层面层浇筑高度 地暖保护层厚度为自室内+100cm标高线下量93cm为地暖保护面层控制标高。二、 质量要求质量要求符合建筑地面工程施工质量验收规范(GB50209-2010)的规定。项序检查项目允许偏差或允许值主控项目1骨料粒径第5.2.3条2面层强度等级第5.2.4条3面层与下一层结合第5.2.5条一般项目1表面质量第5.2.6条2表面坡度第5.2.7条3踢脚线与墙面结合第5.3.8条4楼梯踏步第5.3.9条5表面允许偏差表面平整度5mm踢脚线上口平直4mm缝格平直3mm三、工艺流程找标高、弹面层水平线基层处理洒水润湿抹灰饼刷素水泥浆预留伸缩缝浇筑细石混凝土撒水泥沙子干面灰第一遍抹压第二遍抹压第三遍抹压养护四、操作工艺找标高、弹面层水平线：根据墙面上弹好的+100cm水平标高线，量测出地面面层的水平线，弹在四周的墙面上，并要与房间以外的楼道、楼梯平台、踏步等相呼应，贯通一致。（一） 处理基层 基层表面的浮土、砂浆块等杂物应清理干净。墙面和顶棚抹灰时的落地灰,在楼板上拌制砂浆留下的沉积块,要用剁斧清理干净；墙角、管根、门槛等部位被埋住的杂质要剔凿干净；楼板表面的油污,应用5%10%浓度的火碱溶液清洗干净。清理完后要根据标高线检查细石混凝土的厚度,防止地面过簿而产生空鼓开裂。基层清理是防止地面空鼓的重要工序,一定要认真做好。(二) 洒水润湿提前一天对楼板进行洒水润湿,洒水量要足,第二天施工时要保证地面湿润,但无积水。(三) 刷素水泥浆浇灌细石混凝土前应先在已湿润的基层表面刷一遍1:0.40.45(水:水泥)的素水泥浆,要随铺随刷,防止出现风干现象,如基层表面为光滑面还应在刷浆前先将表面凿毛。(四) 冲筋贴灰饼 小房间在房间四周根据标高线做出灰饼,大房间还应该冲筋(间距1.5m)；有地漏的房间要在地漏四周做出5%的泛水坡度；冲筋和灰饼均应采用细石混凝土制作,随后铺细石混凝土。 （五）放置分隔条 所有房间地面阴角处必须贯通设置伸缩缝，对于大房间任何一边尺寸超过6米时，必须增设分隔条一道。(六) 浇筑细石混凝土细石混凝土面层的强度等级应按设计要求做试配,如设计无要求时,一般为1:2:3(体积比),坍落度应不大于20mm；并应每500平方米制作一组试块,不足500平方米时,也制作一组试块。铺细石混凝土后用长刮杠刮平,振捣密实,表面塌陷处应用细石混凝土填补,再用长刮杠刮一次,用木抹子搓平。(七) 撒水泥沙子干面灰砂子先过3mm筛子后,用铁锹拌干面(水泥:砂子=l:l),均匀地撤在细石混凝土面层上,待灰面吸水后用长刮杠刮平,随即用木抹子搓平。(八) 第一遍抹压用铁抹子轻轻抹压面层,把脚印压平。(九) 第二遍抹压当面层开始凝结,地面面层上有脚印但不下陷时,用铁抹子进行第二遍抹压,将面层的凹坑砂眼和脚印压平。要求不漏压,平面出光。地面的边角和水暖立管四周容易漏压或不平,施工时要认真操作。(十) 第三遍抹压当地面面层上人稍有脚印,而抹压无抹子纹时,用铁抹子进行第三遍抹压,第三遍抹压要用力稍大,将抹子纹抹平压光,压光的时间应控制在终凝前完成。(十一) 养护面层抹压完24h后,及时洒水进行养护,每天浇水2次,至少连续养护7d后方准上人。(养护期间房间应封闭,禁止进入)养护要及时、认真,严格按工艺要求进行养护。若为分隔缝地面,在撒水泥砂子干灰面过杠和木抹子搓平以后,应在地面弹线,用铁抹子在弹线两侧各20cm宽范围内抹压一遍,再用溜缝袜子划缝；以后随大面压光时沿分隔缝用溜缝抹子抹压两遍，然后交活。(十二) 混凝土面层在施工间歇后继续浇筑前,应按规定对已凝结的混凝土垂直边缘进行处理。施工缝处的混凝土,应捣实压平。 五、成品保护1、 细石混凝土施工时运料小车不得碰撞门口及铺设在基层的各种管线。2、 地面上铺设的电线管暖卫立管应设保护措施。3、 地漏、出水口等部位安放的临时堵头要保护好。4、 不得在已做好的地面上拌合砂浆。5、 地面养护期间不得上人,其他工种不得进入操作,养护期过后也要注意成品保护。6、 油漆工刷门、窗口扇时不得污染地面与墙面及明装的管线。六、应注意的质量问题1、 面层起砂、起皮:由于水泥强度等级不够或用过期水泥、水灰比过大、抹压遍数不够、养护期间过早进行其他工序操作,都易造成起砂现象。在抹压过程中撒干水泥面(应撒水泥砂拌合料)不均匀,有厚有簿,表面形成一层厚簿不匀的水泥层,未与混凝土很好的结合,会造成面层起皮。如果面层有泌水现象,要立即撒水泥砂(l:l=水泥:砂)干拌合料,撒均匀、薄厚一致木抹子搓压时要用力,使面层与混凝土紧密结合成整体。2、 面层空鼓、有裂缝:由于铺细石混凝土之前基层不干净,如有水泥浆皮及油污,或刷水泥浆结合层时面积过大用扫帚扫、甩浆等都易导致面层空鼓。由于混凝土的坍落度过大滚压后水分过多,撒干拌合料后终凝前尚未完成抹压工序,造成面层结构不紧密易开裂。3、 面层抹纹多,不光:主要原因是铁抹子抹压遍数不够或交活太早,最后一遍抹压时应抹压均匀,将抹纹压平压光。七、 安全注意事项1、进入施工现场，必须正确佩戴安全帽，系好帽带。2、凡是作业面与地面高度超过2米从事的施工人员，作业时必须挂设安全带。3、作业中不得擅自移动室内搭设的各种防护设施，如果移动，必须事先向安全员报告，征得同意后方可移动，并采取其它有效的临时防护措施，施工完后，移动的防护设施要恢复原状。4、从事阳台窗边作业时，必须要做好自我防护用品，提高安全意识，坚决不允许双腿盘坐在窗台上。5、施工中使用的用电设备要按操作规程使用，接线时必须由专业电工亲自完成，其余人员严禁私自接线，操作机械设备时，谨慎使用，发现紧急情况，及时切断电源。交底人：项目技术负责人：项目经理：接受交底负责人：2015年 月 日会议纪要会议时间：2015年8月26日下午2:00整来现场，先抽查现场资料和实体质量，然后在下午2:40分左右组织开会。0ewTafZ。QdO3XgW。参会主要成员：质监站：站长：吴文鸿 副站长：张涛、周民 各科科长：三科：张春明 四科：曲洋 五科：谭科长 五科监督员：张海旭及其余质监站参会领导会议内容： 本次检查会议由资料组领导丁敬宾组织，会议发言前提出了项目经理、总监工程师以后每天要在现场远程监控视频上向质监站签到，同时还说了通过发生事故以后，质监站对整改情况进行了多次检查，今天又组织对现场安全、质量、文明施工进行了全面性检查，具体现场检查情况各小组分别反馈如下：yNsy9w0。UDiyTNI。一、质量方面（三科科长张春明发言）： 1、总体质量水平一般，砼缺陷比较多； 2、经现场检查楼板裂缝比较多，有轻微的和严重的，对于楼板裂缝不能拿质量通病来对待，楼板裂缝我们质监站作为两年质量治理中典型质量问题之一，处理必须要有专项处理，要拿出切实、可行的治理专项方案，分析清裂缝的具体成因。处理后并要请专业检测单位鉴定检测。h6TawX8。hic6M7M。 3、剪力墙预留的架眼，预留时要有专项方案，必须经过原设计单位的同意批准，处理补洞后要有原设计单位的验算，能够符合抗震要求。O7nvvQt。QnMgXsm。 4、砼缺陷按照缺陷规定要求去整改； 5、墙体拉结筋现场实际为化学植筋，经检查没有拉拔试验记录。图纸设计与隐蔽资料上反映为预埋钢筋做法，资料与现场实际不符。pNg8QBi。KAMZ1KH。 6、门窗洞口砼预制块放置位置不准确，没有按规范要求放置，保证不了窗户固定的安全性，规范标准为：窗洞口上下18CM，中间60CM。BOTVUie。KxPmD9H。 7、外墙保温板变更资料不完善，只有设计院变更单，没有变更后的审查意见书。 8、外窗户与墙体间缝隙必须要用聚氨酯发泡胶填充，要保证室内节能要求。二、安全方面（五科安全监督张海旭发言）： 1、通过刚才的检查，给我的影响就是重视程度不够，整改力度不大，项目部管理人员安全意识不高，鉴于这种情况，要求天源九号一期、二期工程彻底停工。W56qfH9。qzi9SIa。 2、1#楼地下室全部住人，要求无条件立即搬出。 3、现场的危险源主要是临边防护、预留洞口、电梯井口等，临边防护没有设置腰杆，密目网未封闭，标准不高。 4、现场临电线路不符合“三级配电、两级保护”的要求，乱拉乱接现象存在，配电箱未按“一机、一闸、一漏、一箱”布置。QqPmnWy。YjlWQUz。 5、电梯井口立面防护高度不够，高度要按1.8米做，下面做200cm高挡脚板，舍不得投入，是现阶段的主要危险根源。p8GYuap。eiv9hXh。 6、高处作业吊篮从安装到使用存在众多问题，有的前支架支撑在飘窗板上，安全绳没有防磨损保护，安全检查、每日安全班前检查只反映在资料上，没有真正落实到现场。整改力度不够，要求吊篮全部停掉，通知组织各家吊篮公司逐一排查、整改。tkzLtmW。MUWSqxC。 7、施工专项方案与现场实际工况不符，出现两张皮现象，随意性太大，现场管理不到位，没有落到实处。 8、建设、监理、施工单位管理人员安全意识不够，不适应现在建筑业发展要求，舍不得投入，隐患完善、消除，要从根本上解决问题。w5kU3Dx。pcgMwJi。 9、建议公司主要负责人对项目管理人员进行教育、培训，提高其业务知识及管理水平。 10、安全管理保证体系没有正常运行，应该是不畅通。 11、1#楼塔吊上面在24层搭设的过人通道应立刻拆除。 12、施工电梯轿厢轮与防护架间隙过大，规范要求为5CM。三、资料方面（丁敬宾发言）： 1、施工、监理单位质量、安全管理体系缺失，有书面的内容，没有落实到具体责任人，质量体系文件中没有责任管理人员，会议室悬挂的安全体系上项目经理与投标资料上的不符。uqN69Bx。j1vsk7O。 2、项目部配备的相关管理人员人证不符，在岗履职人员没有达到一半，监理单位总监履职不到位，总监在方案中审批签字有多种笔体。GORptJJ。55Q8N6L。 3、管理班子不健全，具体负责人不在，何谈质量和安全。 4、从开工报告、方案的审批总监审批签字代签，主要在一期、二期的施工组织设计里面存在，同时，警告你们签字代签人员，出问题了要追查责任，承担后果的。Jqrj7jk。IAdyj18。 5、从检查主体资料、主控资料、原材料及见证取样台账记录，资料填写不规范，见证取样中只有取样人签字，没有见证监理工程师签字。每车浇筑的砼塌落度现场检测台账没有，一定要有可追溯性。SORz5hs。VvjaFd8。 6、重点质量通病的整改要有针对性，针对每一栋楼、每一个部位、每一位人，两年质量整治务必要落实，务必要做到。4c11Bc1。7fucL7f。 7、实际现场检查情况与技术资料不符，现场技术负责、监理人员在资料上签字时不看，审核把关不严，不符合要求每人去管，没人发现。dEROcov。NBglD4U。 8、参建各方管理人员配备是质量、安全的保障，是现场生产要素的前提条件，各方现场负责人必须到位，必须上岗履职。K8tsz16。RpBNrSJ。四、吴文鸿站长最后总结发言： 1、事故发生以后，通过20左右的整改，力度不足，落实不到位，管理人员思想意识没有提高。你们40万平米的项目，五方责任主体人员配备都落实不了，值得参建各方去深思考虑。lfSgO1s。u1QTiz0。 2、施工单位要针对现场存在的众多问题写出书面检查。 3、明天约甲方、监理、施工单位法人及公司主要负责人面谈。备注：本会议纪要仅为内部传达会议精神使用，阅读完后请自行销毁。检查中提出的会议纪要单独重新整理。
