佳能CXDI数字成像系统床边机(放射科医师使用).ppt

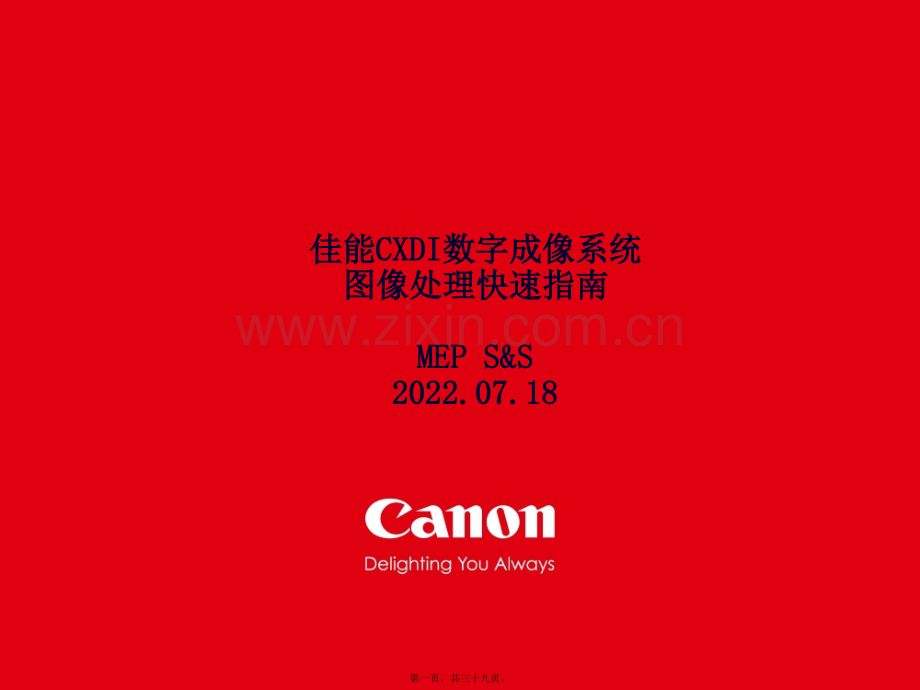

佳能佳能CXDICXDI数字成像系统数字成像系统图像处理快速指南图像处理快速指南MEP S&SMEP S&S2022.07.182022.07.18第一页，共三十九页。2前言前言 佳能医疗作为拥有世界上产品系列最全面的数字影像系统的品牌，通过其平板探测器全线产品、数字X线成像系统解决方案以及数字图像输出解决方案，为广阔用户提供最佳答案效劳。佳能CXDI系列平板探测器可以生成高分辨率、高比照度的诊断图像。特有的多重频率处理技术可对这些图像进行最佳答案校准调整，以及在LCD监视器上进行查看或者直接打印输出。为了能使广阔用户更好的掌握图像采集及处理软件，以发挥其最优异的性能，特编制此简易说明。此文档以图片加文字说明的形式进行讲解，主要包含三个局部：1、图像处理本卷须知，2、图像调整，3、编辑曝光模式。第二页，共三十九页。3第一局部：图像处理本卷须知第一局部：图像处理本卷须知佳能CXDI系列的数字图像效果在调整之后是令人惊叹的，并且处理软件提供了宽广的调整范围；但是我们建议不要为了追求图像的美观而过分调整，从而掩盖细节对诊断产生影响，要防止丧失有用信息！图像处理本卷须知一：如右图所示：过度的增强与高比照度处理使膝关节正位片呈现出明显的数字化痕迹，骨小梁的显示特别锐利，因与原始胶片的显示效果截然不同，更不利于诊断。第三页，共三十九页。4 第一局部：图像处理本卷须知第一局部：图像处理本卷须知使用前必须校准医用显示器由装机工程师调试，条件许可应联系影像工作站及打印机厂家的工程师，争取使工作站显示器或者打印胶片的显示效果与图像采集控制电脑显示器效果一致。同时，应选择其中一个作为标准显示效果如诊断用工作站显示器或者胶片，并调节其它显示效果与其到达效果一致。本卷须知二：第四页，共三十九页。5显示器调整方法：从婴儿页面里选择SMPTE 曝光程序，拍摄一张 SMPTE 测试图对探测器使用默认条件直接曝光即可，图例见下页。用得到的测试图去调整控制台电脑显示器的亮度比照度等；并将测试图打印或发送至工作站电脑以调整打印机参数或其它显示器。第一局部：图像处理本卷须知第一局部：图像处理本卷须知第五页，共三十九页。6SMPTE 测试图 在 SMPTE 一共有 11 阶(图中有红线通过的16个方格)，相邻每阶存在10%亮度差异局部相邻方格亮度相同。在 1 和 11 阶边上的两个色块，中间局部和边缘有5%的亮度差异 大方格与内部小方格之间的差异。第一局部：图像处理本卷须知第一局部：图像处理本卷须知第六页，共三十九页。7第一局部：图像处理本卷须知第一局部：图像处理本卷须知Gamma调整该调整也可以将图像亮度调整到适宜的水平，但此步骤只能针对本机的显示，不适用于通过DICOM发送的图像即图像被传输到工作站后还是Gamma调整前的亮度。软件默认的设定值是1.60(这个值偏高)，而线性应该是1.00，我们一般设定其在1.10 至1.20 之间。当然，因显示器之间的差异，请视情况设定适宜的Gamma值。第七页，共三十九页。8第一局部：图像处理本卷须知第一局部：图像处理本卷须知符合诊断习惯的图像调整参数可应用于同一拍片部位的大多数图像，应及时保存为默认参数。建议不要直接使用安装完毕后的系统默认参数。本卷须知三：第八页，共三十九页。9图像调整过程中，为了保证得到更好的效果，可以使用放大按钮查看图像细节。QA-放按钮是指显示的放大图像包含了放大之前所有手动的图像处理，虽然显示时间比选择放时的时间长，但显示效果要好。第一局部：图像处理本卷须知第一局部：图像处理本卷须知本卷须知四：第九页，共三十九页。10 以胸正位片做图像调整演示，并对各局部参以胸正位片做图像调整演示，并对各局部参数进行简要说明，调整顺序如下：数进行简要说明，调整顺序如下：第二局部：图像调整第二局部：图像调整确认解剖部位选择自动调整LUT曲线形状选择MLT(S)调整亮度调整比照度调整动态范围低密度噪音滤过调整动态范围高密度设定边缘频率调整边缘增强调整比照度加强第十页，共三十九页。11第二局部：图像调整第二局部：图像调整点击左下角“品质评测按钮。这样，图像调整的参数界面将翻开，我们可以针对图像显示效果进行不同方面的调整。首先通过曝光得到一幅图像使用系统默认参数或者安装完毕工程师设定的参数，得到的这幅图像很可能并不是想要的效果，用户可以自行调整。第十一页，共三十九页。12第二局部：图像调整第二局部：图像调整如果找不到，请点击最下面一排里面带有小三角形的那个按钮，在右下角可能会看到“STD.频率“MLT(F)频率“MLT(M)频率“MLT(S)频率等，如果不是“MLT(S)频率，一定要点击并修改为“MLT(S)频率。这是佳能公司目前为止最先进的图像频率处理方式，也是包含最多处理步骤、显示效果最好的处理方式。首先是一定要选择使用“MLT(S)频率。第十二页，共三十九页。13第二局部：图像调整第二局部：图像调整第二步翻开右下角“改进进程中的“身体部位和强度设置，确认拍片部位与软件指定的身体部位是一致的前提是曝光之前选择正确的曝光部位，例如不要用腕关节条件曝光手正斜位。软件会区分这是一张什么部位的平片，针对我们指定的身体部位对图像进行自动预处理如计算哪一局部是最需要显示清晰的以及锐化处理等，处理强度效果按照我们设定的 1、2、3依次增强。备注：此功能我们建议翻开，但是没有翻开的话对图像的改变也不是特别的明显。第十三页，共三十九页。14第二局部：图像调整第二局部：图像调整接下来点击右上角“LUT，要在曲线下方看到“自动调整而不是“REX调整，单击此按钮可来回切换，一定要显示“自动调整。“胸部#2表示对于此图像使用的是哪种计算方法与显示方式，我们建议胸片使用“胸部#2，而骨科拍片如四肢和小关节等使用“骨#3各曲线区别见下页。当然，具体使用哪一种，用户可以自己依效果及习惯自行设定。第十四页，共三十九页。15第二局部：图像调整第二局部：图像调整下表为不同曲线显示效果特征：MLT(S)之前版本处理方式，除腹平片可以使用标准比照度外，其它曲线不建议再选择使用。MLT(S)特有处理方式，建议使用。第十五页，共三十九页。16第二局部：图像调整第二局部：图像调整接下来是“亮度调整，数字左右的加减按钮可以改变整幅图像的亮度，数值设置越大，图像越黑暗。备注：我们在进行亮度调整的时候，可以只考虑感兴趣区域就是最优先观察的区域的视觉效果。比方胸片，只要肺野的亮度适宜就可以，不用管纵膈或肋骨是不是过亮了，因为可以在动态范围调整过程中再进行亮度的局部调整。第十六页，共三十九页。17第二局部：图像调整第二局部：图像调整“比照度调整指的是图像黑白部分之间的反差，也是同样的调整方式，我们可以只考虑感兴趣区域的比照度是不是最佳答案。数值越大，比照度越强。建议不使用太大的数值最好小于15，数值过大，数字化处理效果就会过于明显。第十七页，共三十九页。18第二局部：图像调整第二局部：图像调整“动态范围里面的“低密度，与X光片的低密度黑的局部正好相反，指的是图像里亮的局部。把数值调高，可以将图像中过于亮的地方调暗，比方肋弓重叠处、纵膈等。综合各个拍片位置，一般10为佳能推荐的默认数值。第十八页，共三十九页。19第二局部：图像调整第二局部：图像调整“动态范围里面的“高密度，与临床上X光片的高密度白的局部相反，本文档里指的是图像里暗的局部。把数值调低，可以将图像中过于暗的地方调亮，综合各个拍片位置，一般15为佳能推荐的默认数值。备注：在很多图像中尤其是胸片，高密度的调整作用不大点击后变化不明显，是因为图像已经被预处理，已经不存在过暗的局部了。第十九页，共三十九页。20第二局部：图像调整第二局部：图像调整翻开“增强按钮，可显示“边缘增强、“边缘频率、“比照度增加三个参数，再分别对每个参数进行调整。“增强处理是各种图像调整中效果最明显也最优异的，主要表达在各个组织局部的边缘锐化效果，如肺纹理的边缘，骨头的边缘等。第二十页，共三十九页。21第二局部：图像调整第二局部：图像调整“边缘频率决定了我们增强的是什么样的组织，设定1、2等较小的数值会增强较大的组织的边缘，如腹平片里的肠管积气的边缘，股骨的边缘等。设定为6、7等较大的数值会增强细微结构的边缘，如肺纹理、骨小梁等结构的边缘。第二十一页，共三十九页。22第二局部：图像调整第二局部：图像调整“边缘增强的数值大小决定了增强的效果，数值越大效果越明显。我们建议不使用过大的数值，因为对于数字化图像来说，过大的调整相当于给原始图像增加了数字信息，可能产生原本并不存在的伪影，进而影响诊断。设置数值以不超过10为宜。第二十二页，共三十九页。23第二局部：图像调整第二局部：图像调整“比照度增加主要是为了非重点区域的比照度能有一个更好的显示效果。比方左图内纵膈区、肩胛区等。但每增加一个数字，图像整体的变化都非常明显主要表达在图像的锐化，建议设置数值不超过5。第二十三页，共三十九页。24第二局部：图像调整第二局部：图像调整“噪音滤过可以使图像里的噪点减少，尤其是曝光条件缺乏射线剂量少的时候的影像。数值越大效果越明显，图像越柔和。对于曝光剂量适宜的图像，“噪音滤过功能甚至不用翻开。同理，此功能是减少了图像里面的局部数字信号，数值设置过大例如设为5，有可能将并不是噪点的局部细微影像滤掉，所以建议数值不超过3为宜。第二十四页，共三十九页。25第二局部：图像调整第二局部：图像调整以上各步骤的调整请按照本文档讲解的顺序依次进行各局部参数调整完毕，可以点击带有小三角标志的按钮，找到“确定按钮保存对于图像的修改。第二十五页，共三十九页。26点击“确定结束检查，返回检查目录。第二局部：图像调整第二局部：图像调整第二十六页，共三十九页。27第三局部：编辑曝光模式第三局部：编辑曝光模式以上说到的各项调整亮度、比照度、边缘频率、边缘增强、比照度加强、低密度、高密度、噪音滤过等等，在不同体型的患者平片上屡次实践后，可以计算出大概的一个平均值，将其编辑到曝光模式里。以后同一部位的图像就会使用编辑好的参数进行自动处理了，省却分别调整的麻烦。因X线发生装置X光机各医院型号种类各异，射线量产生差异较大，kV、mA、msec等曝光参数未予论述，请根据经验自行设置。曝光条件可参考此文档最后附加的表格。编辑曝光模式编辑曝光模式第二十七页，共三十九页。28选择“编辑曝光模式。第三局部：编辑曝光模式第三局部：编辑曝光模式第二十八页，共三十九页。29选择要编辑的曝光部位。第三局部：编辑曝光模式第三局部：编辑曝光模式第二十九页，共三十九页。30点击“下一页。第三局部：编辑曝光模式第三局部：编辑曝光模式第三十页，共三十九页。31将“STD.频率或者其他频率修改为“MLT(S)频率。第三局部：编辑曝光模式第三局部：编辑曝光模式第三十一页，共三十九页。32第三局部：编辑曝光模式第三局部：编辑曝光模式确认是否为“自动调整，修改曲线形状为“胸部#2“骨#3等，设定亮度、比照度等参数的数值。第三十二页，共三十九页。33分别设定以上各参数的根底数值。第三局部：编辑曝光模式第三局部：编辑曝光模式第三十三页，共三十九页。34最后点击确定以保存各项参数。第三局部：编辑曝光模式第三局部：编辑曝光模式记得翻开“身体部位和强度设置，强度一般设置为1。第三十四页，共三十九页。35通过以上各步骤的操作，各项保存的参数将被应用于以后同样曝光部位的每幅图像上，如亮度、比照度、动态范围、增强、降噪等处理。呈现的显示效果也根本相同，省却了每次曝光后均需调整的繁琐步骤，曝光后得到的图像可以直接传输到工作站或者直接打印。第三局部：编辑曝光模式第三局部：编辑曝光模式 以上胸片为不同体型患者使用相同曝光参数曝光后直接得到的图像效果，可以看出不需另外再进行调整。第三十五页，共三十九页。36第三局部：编辑曝光模式第三局部：编辑曝光模式以上内容指的是针对已完成的检查，在检查列表里读取图像后调整，记录参数，再返回编辑曝光模式进行参数编辑。另外一种方式：每次新检查曝光结束后调整图像，调整后的参数也可保存为默认参数，但是应注意患者体型应有代表性非肥胖或消瘦体型，而且曝光射线剂量要适宜。第三十六页，共三十九页。37第三局部：编辑曝光模式第三局部：编辑曝光模式系统默认曝光方案安装后，在操作面板的位置用户可以根据使用习惯进行：移动例如1号拍片室最常用腰椎正侧位，可将这两个曝光方案挪到最前面最上面。删除不开展的检查如颞颌关节拍片可以直接删除。拷贝如拷贝胸片后前位到其它位置，然后修改名称为高千伏胸片，进行电压电流曝光时间等一系列参数的修改保存后，拥有两套胸片曝光方案。第三十七页，共三十九页。38如有任何问题或建议如有任何问题或建议,欢送联系欢送联系佳能中国有限责任公司佳能中国有限责任公司联系电话联系电话 ：4006-222-666 传真号码传真号码 ：[phone]谢谢！谢谢！第三十八页，共三十九页。内容总结佳能CXDI数字成像系统图像处理快速指南MEP S&S2022.07.18。佳能CXDI数字成像系统图像处理快速指南MEP S&S2022.07.18。特有的多重频率处理技术可对这些图像进行最佳答案校准调整，以及在LCD监视器上进行查看或者直接打印输出。并将测试图打印或发送至工作站电脑以调整打印机参数或其它显示器。数值越大效果越明显，图像越柔和。点击“确定结束检查，返回检查目录。谢谢第三十九页，共三十九页。
