建筑给排水毕业实习报告.doc

目录
1、实习名称 1
2、实习目得 1
3、实习内容 1
3、1工程概况 1
3、2给水系统 2
3、3排水系统 5
3、3、1布置原则 5
3、3、2同层排水 7
3、3、3底层单排 8
3、3、4管道连接 8
3、4 消防系统 9
3、3、1消防系统类型 9
3、3、2消火栓系统 9
3、3、3自喷系统 12
3、5 雨水系统 14
3、6附属设施 14
3、6、1管材连接 14
3、6、2阀件 15
3、6、3计量仪表 15
3、6、4保温、防腐、防结露 15
3、7注意事项 15
4、实习感想 16
5、参考资料 16

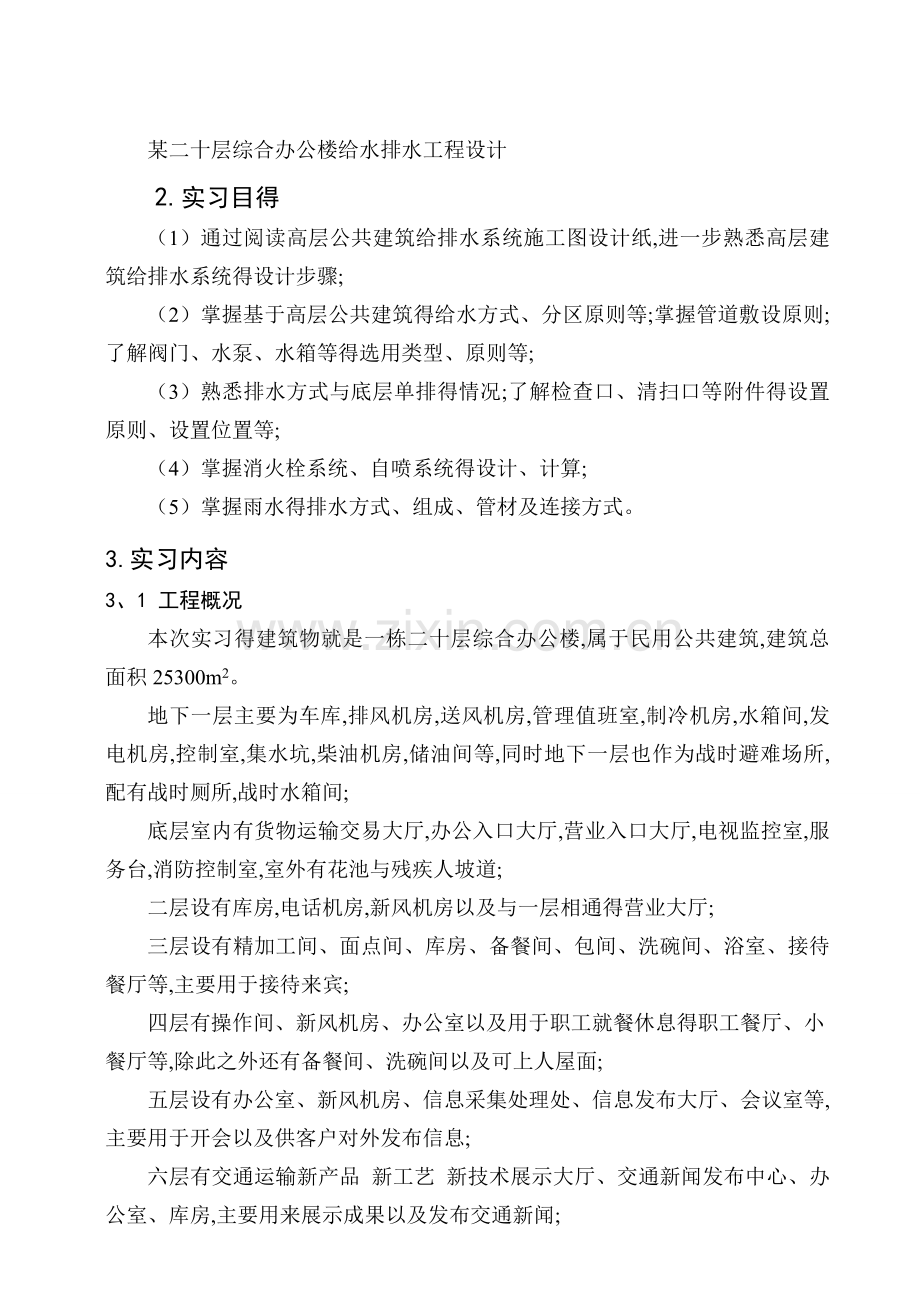

1. 实习名称
某二十层综合办公楼给水排水工程设计
2. 实习目得
（1） 通过阅读高层公共建筑给排水系统施工图设计纸,进一步熟悉高层建筑给排水系统得设计步骤;
（2） 掌握基于高层公共建筑得给水方式、分区原则等;掌握管道敷设原则;了解阀门、水泵、水箱等得选用类型、原则等;
（3） 熟悉排水方式与底层单排得情况;了解检查口、清扫口等附件得设置原则、设置位置等;
（4） 掌握消火栓系统、自喷系统得设计、计算;
（5） 掌握雨水得排水方式、组成、管材及连接方式。
3.实习内容
3、1 工程概况
本次实习得建筑物就是一栋二十层综合办公楼,属于民用公共建筑,建筑总面积25300m2。
地下一层主要为车库,排风机房,送风机房,管理值班室,制冷机房,水箱间,发电机房,控制室,集水坑,柴油机房,储油间等,同时地下一层也作为战时避难场所,配有战时厕所,战时水箱间;
底层室内有货物运输交易大厅,办公入口大厅,营业入口大厅,电视监控室,服务台,消防控制室,室外有花池与残疾人坡道;
二层设有库房,电话机房,新风机房以及与一层相通得营业大厅;
三层设有精加工间、面点间、库房、备餐间、包间、洗碗间、浴室、接待餐厅等,主要用于接待来宾;
四层有操作间、新风机房、办公室以及用于职工就餐休息得职工餐厅、小
餐厅等,除此之外还有备餐间、洗碗间以及可上人屋面;
五层设有办公室、新风机房、信息采集处理处、信息发布大厅、会议室等,主要用于开会以及供客户对外发布信息;
六层有交通运输新产品 新工艺 新技术展示大厅、交通新闻发布中心、办公室、库房,主要用来展示成果以及发布交通新闻;
七层设有办公室、空调机房、终端室、主机房、随机资料室、备件室等,该层主要就是设备控制层;
八层到十六层主要就是办公层,主要就是供入驻企业办公使用;
十七层到十九层为宿舍;
二十层设有大、小会议室,办公室,供会议使用;
楼顶设有生活-消防水箱、热水水箱以及冷却塔,用于冷却大型机器设备以及中央空调制冷。
3、2给水系统
(1)生活给水系统分为高、低两个供水区:
高区为11～20层,由室外得地下水池取水,送至设于屋面得高位水箱,以上行下给得供水方式送至各用水点;中区为3～10层,经减压阀减压后,以上行下给得供水方式送至各用水点;低区为—1～—2层,由市政给水管网直接供水,以下行上给得供水方式送至各用水点。
(2)给水系统管道敷设原则:
1)给水管道得布置应考虑安全供水、水质不被污染、管道不被破坏、生产不受影响与设备便于维护检修等因素。
2)室内给水管网供水应根据建筑物供水安全要求设计成环状管网或贯通枝状管网,同时引入管应采取相应得措施。如环状管网与枝状管网应有两条或两条以上引入管,或采取贮水池或增设第二水源等。
3)给水管道得布置,不妨碍生产操作、交通运输与建筑物得使用。不布置在遇水会引起燃烧、爆炸或损坏得设备上方。如配电室,配电设备、仪器表
上方。
4)给水管道不得穿越设备基础、风道、烟道、橱窗、壁橱、木装修等。
不得敷设在排水沟内,不得穿越伸缩缝、沉降缝。若必须穿越时应采取以下措施:预留缸套管、采用可曲挠配件、上方留有足够沉降两等。
5)给水管道可明设或暗设。暗设时,给水管道应敷设于吊顶、技术层、管沟与竖井内。卫生设备支管可敷设在墙内。暗装时应考虑管道及附件得安装、检修得可能性,如吊顶设活动检修口,竖井留检修门。
6)给水管与其它管道共架或同沟敷设时,给水管道敷设在排水沟冷冻水
管上面或热水管蒸汽管下面。
7)给水管穿越地下室外墙或构筑物墙壁时,应采用防水套管。穿越承重
墙或基础,应预留洞口并留足沉降量。
8)给水管宜设计成0、002～0、005坡度,坡向泄水处。
9)有结露可能得地方,应采取防结露措施,如吊顶内,卫生间内与一些可能受水影响得设备上方等处。有可能冰冻得地方,应考虑防冻措施。
10)给水管道暗设时,应符合下列要求:
①不得直接敷设在建筑物结构层内;
②干管与立管应敷设在吊顶、管井、管窿内,支管宜敷设在楼(地)面
得垫层内或沿墙敷设在管槽内;
③ 敷设在垫层或墙体管槽内得给水支管得外径不宜大于25mm;
④敷设在垫层或墙体管槽内得给水管管材宜采用塑料、金属与塑料复合
管材或耐腐蚀得金属管材;
⑤ 敷设在垫层或墙体管槽内得管材,不得有卡套式或卡环式接口,性
管材宜采用分水器向各卫生器具配水,中途不得有连接配件,两端接口应明露;
11)给水管道应避免穿越人防地下室,必须穿越时应按现行国家标准《人民防空地下室设计规范》GB50038 得要求设置防护阀门等措施。
12) 在室外明设得给水管道,应避免受阳光直接照射,塑料给水管还应有
有效保护措施;在结冻地区应做保温层,保温层得外壳应密封防渗。

图3-1 低区给水管道系统图
(3)热水给水系统
热水系统仅供7～16层客房卫生间,整个系统不分区;热水系统采用集中供热,水加热器在地下室,冷水经加热器加热后,以下行上给得供水方式送至个用水点。
集中供热部分热水采用下供上回得方式循环。其余部分所需热水由燃气热水器加热,不属于集中供热得范围。

图3-2 热水系统透视图
3、3排水系统
该建筑物使用得排水方式就是伸顶通气得普通单立管排水系统,即排水立管向上延伸,穿出屋顶与大气连通。底层采用底层单设排水管道。
生活污水与生活废水合流排出室外,进入城市污水管网。地下一层得水泵房及消防井底设潜水泵抽升排水。
3、3、1排水管道布置原则
（1） 自卫生器具至排出管得距离应最短,管道转弯应最少;
（2） 排水立管宜靠近排水量最大得排水点;
（3） 排水管道不得敷设在对生产工艺或卫生有特殊要求得生产厂房内,以
及食品与贵重商品仓库、通风小室、电气机房与电梯机房内;
（4） 排水管道不得穿过沉降缝、伸缩缝、变形缝、烟道与风道;当排水管
道必须穿过沉降缝、伸缩缝与变形缝时,应采取相应技术措施;
（5） 排水埋地管道,不得布置在可能受重物压坏处或穿越生产设备基础;
（6） 排水管道不得穿越住宅客厅、餐厅,并不宜靠近与卧室相邻得内墙;
（7） 排水管道不宜穿越橱窗、壁柜;
（8） 塑料排水立管应避免布置在易受机械撞击处;当不能避免时,应采取
保护措施;
（9） 塑料排水管应避免布置在热源附近;当不能避免,并导致管道表面受
热温度大于60℃时,应采取隔热措施。塑料排水立管与家用灶具边净距不得
小于0、4m;
（10） 当排水管道外表面可能结露时,应根据建筑物性质与使用要求,采取
防结露措施。
（11） 排水管道不得穿越卧室。
（12） 排水管道不得穿越生活饮用水池部位得上方。
（13） 室内排水管道不得布置在遇水会引起燃烧、爆炸得原料、产品与设备
得上面。
（14） 排水横管不得布置在食堂、饮食业厨房得主副食操作、烹调与备餐得
上方。当受条件限制不能避免时,应采取防护措施。
（15） 厨房间与卫生间得排水立管应分别设置。
（16） 排水管道宜在地下或楼板填层中埋设或在地面上、楼板下明设。
（17） 当建筑有要求时,可在管槽、管道井、管窿、管沟或吊顶、架空层内暗设但应便于安装与检修。
（18） 在气温较高、全年不结冻得地区,可沿建筑物外墙敷设。

图3-3 排水系统示意图
3、3、2下列情况下卫生器具排水横支管应设置同层排水:
（1） 住宅卫生间得卫生器具排水管要求不穿越楼板进入她户时;
（2） 住宅卫生间同层排水形式应根据卫生间空间、卫生器具布置、室外环境
（3） 气温等因素,经技术经济比较确定。
（4） 器具排水横支管布置与设置标高不得造成排水滞留、地漏冒溢;
（5） 埋设于填层中得管道不得采用橡胶圈密封接口;
（6） 当排水横支管设置在沟槽内时,回填材料、面层应能承载器具、设备得荷载;
（7） 卫生间地坪应采取可靠得防渗漏措施。
3、3、3下列情况下底层排水支管应单独排至室外检查井或采取有效得防反措施:
1) 在距排水立管底部1、5m 距离之内得排出管、排水横管有90°水平转弯管段时;
2) 设备间接排水宜排入邻近得洗涤盆、地漏。无法满足时, 可设置排水明沟、排水漏斗或容器。间接排水得漏斗或容器不得产生溅水、溢流,并应布置在容易检查、清洁得位置。
3、3、4室内管道得连接应符合下列规定:
（1） 卫生器具排水管与排水横支管垂直连接,宜采用90°斜三通;
（2） 排水管道得横管与立管连接,宜采用45°斜三通或45°斜四通与顺水三通或顺水四通;
（3） 排水立管与排出管端部得连接,宜采用两个45°弯头、弯曲半径不小于4 倍管径得90°弯头或90°变径弯头;
（4） 排水立管应避免在轴线偏置;当受条件限制时,宜用乙字管或两个45°
弯头连接;
（5） 当排水支管、排水立管接入横干管时,应在横干管管顶或其两侧45°范围内采用45°斜三通接入。
（6） 塑料排水管道应根据其管道得伸缩量设置伸缩节,伸缩节宜设置在汇合配件处。排水横管应设置专用伸缩节。
（7） 当建筑塑料排水管穿越楼层、防火墙、管道井井壁时,应根据建筑物性质、管径与设置条件、以及穿越部位防火等级等要求设置阻火装置。
（8） 靠近排水立管底部得排水支管连接,应符合下列要求:
1) 排水支管连接在排出管或排水横干管上时,连接点距立管底部下游水平距离不得小于1、5m;
2) 横支管接入横干管竖直转向管段时,连接点应距转向处以下不得小于0、6m;
3、4 消防给水系统
3、4、1 消防系统类型
该建筑为一般高层民用公共建筑,建筑高度为78米,楼层数为20,属中危险一级,需设置消火栓系统;总建筑面积为25300平方米,大于1500平方米,因此需设置闭式喷头灭火系统;该建筑物内有柴油发电机,因此需设有水喷雾消防系统;该建筑物内设有防火卷帘,因此需相应设置水幕系统。
（1） 消火栓给水系统:室内消火栓消防设计水量为40 l/s,室内为临时高压。各层均设有消火栓,灭火时按动电钮,启动消防泵加压供水。消火栓箱内配置有Φ65消火栓,水枪喷嘴口径为Φ19,衬胶水龙带25米;
（2） 自喷给水系统:自喷消防水为20 l/s,火灾发生时,喷头动作喷水,将信号由水流指示器传送到消防控制中心,并指出事故位置,同时报警阀也
发出声响与电信号,当消防中心确认无误后即开启消防泵。有吊顶房间采用吊顶型喷头,无吊顶房间采用直立型喷头向上安装。整个建筑物分设两个系统,进行竖向分区,一区为-1-6层,二区为7-20层;
（3） 水喷雾灭火系统:该建筑物内-1层设有柴油发电机机房,容易引起严重火灾,因此需设有水喷雾消防系统;
（4） 水幕消防系统:该建筑物内1-2层大厅设有防火卷帘,因此需要设置相应得水幕给水系统。
（5） 高压二氧化碳消防系统:该建筑物7层为机电设备层,设有大量用电机器设备,一旦发生火灾,以水为介质进行灭火反而容易引起更大得火灾,造成巨大得损失。因此需单独设置高压二氧化碳消防系统。
3、4、2 消火栓系统
高层建筑必须设置室内、室外消火栓给水系统。消防用水可由给水管网、
消防水池或天然水源供给。
该建筑物室内消防给水采用临时高压给水系统。当室内消防用水量达到最
大时,其水压应满足室内最不利点灭火设施得要求。根据《高层民用建筑设计防火规范》(GB50045-95 2005)可知,高层建筑内设有消火栓、自动喷水、水幕、泡沫等灭火系统时,其室内消防用水量应按需要同时开启得灭火系统用水量之与计算。

图3-4 地下一层消火栓系统给水透视图
（1） 消火栓给水管道布置原则
1) 消防竖管得布置,应保证同层相邻两个消火栓得水枪得充实水柱同时达到被保护范围内得任何部位。每根消防竖管得直径应按通过得流量经计算确定,但不应小于100mm。
2) 以下情况,当设两根消防竖管有困难时,可设一根竖管,但必须采用双阀双出口型消火栓。
① 十八层及十八层以下得单元式住宅;
② 十八层及十八层以下、每层不超过8户、建筑面积不超过650m得塔式住宅。
3) 室内消火栓给水系统应与自动喷水灭火系统分开设置,有困难时,可合用消防泵,但在自动喷水灭火系统得报警阀前(沿水流方向)必须分开设置。
4) 室内消防给水管道应采用阀门分成若干独立段。阀门得布置,应保证检修管道时关闭停用得竖管不超过一根。当竖管超过4根时,可关闭不相邻得两根。阀门应有明显得启闭标志。
(2)室内消火栓给水系统与自动喷水灭火系统应设水泵接合器,并应符合下列规定:
1) 水泵接合器得数量应按室内消防用水量通过计算确定。每个水泵接合器得流量应按10～15L/s计算。
2) 消防给水为竖向分区供水时,在消防车供水压力范围内得分区,应分别设置水泵接合器。
3) 水泵接合器应设在室外便于消防车使用得地点,距室外消火栓或消防水池得距离宜为15～40m。
4) 水泵接合器宜采用地上式;当采用地下式水泵接合器时,应有明显标志。
(3)除无可燃物得设备层外,高层建筑与裙房得各层均应设室内消火栓,并应符合下列规定:
1) 消火栓应设在走道、楼梯附近等明显易于取用得地点,消火栓得间距应保证同层任何部位有两个消火栓得水枪充实水柱同时到达。
2) 消火栓得水枪充实水柱应通过水力计算确定,且建筑高度不超过100m得高层建筑不应小于10m;建筑高度超过100m得高层建筑不应小于13m。
3) 消火栓得间距应由计算确定,且高层建筑不应大于30m,裙房不应大于
4) 50m。
5) 消火栓栓口离地面高度宜为1、10m,栓口出水方向宜向下或与设置消火
栓得墙面相垂直。
6) 消火栓栓口得静水压力不应大于1、00MPa,当大于1、00MPa时,应采取分区给水系统。消火栓栓口得出水压力大于0、50MPa时,应采取减压措施。
7) 消火栓应采用同一型号规格。消火栓得栓口直径应为65mm,水带长度不应超过25m,水枪喷嘴口径不应小于19mm。
8) 临时高压给水系统得每个消火栓处应设直接启动消防水泵得按钮,并应设有保护按钮得设施。
9) 消防电梯间前室应设消火栓。
10) 高层建筑得屋顶应设一个装有压力显示装置得检查用得消火栓,采暖地区可设在顶层出口处或水箱间内。
(4)当采用临时高压给水系统时,应设高位消防水箱,并应符合下列规定:
1) 高位消防水箱得消防储水量,一类公共建筑不应小于18m3;二类公共建筑与一类居住建筑不应小于12m3;二类居住建筑不应小于6、00m3。
2) 高位消防水箱得设置高度应保证最不利点消火栓静水压力。
3) 当建筑高度不超过100m时,高层建筑最不利点消火栓静水压力不应低于0、07MPa;
4) 当建筑高度超过100m时,高层建筑最不利点消火栓静水压力不应低于0、15Mpa;
5) 当高位消防水箱不能满足上述静压要求时,应设增压设施。
3、4、3自喷系统
(1)喷头布置一般规定
1) 喷头应布置在顶板或吊顶下易于接触到火灾热气流,并有利于均匀布水得位置。当喷头附近有障碍物时,应符合本规范7、2节得规定或增设补
2) 偿喷水强度得喷头。
3) 直立型、下垂型喷头得布置,包括同一根配水支管上喷头得间距及相邻配水支管得间距,应根据系统得喷水强度、喷头得流量系数与工作压力
4) 确定,并不应大于表3-1得规定,且不宜小于2、4m。
表3-1 同一根配水支管上喷头得间距及相邻配水支管得间距
喷水强度
(L/min×m2)
正方形布置
得边长(m)
矩形或平行四
边形布置得长
边边长(m)
一只喷头得最
大保护面积(m2)
喷头距墙得
最大距离(m)
4
4、4
4、5
20、0
2、2
6
3、6
4、0
12、5
1、8
8
3、4
3、6
11、5
1、7
≥12
3、0
3、6
9、0
1、5
注:
1. 仅在走道设置单排喷头得闭式系统,其喷头间距应按走道地面不留漏喷空白点确定。
2. 喷水强度大于8 L/min×m2时,宜采用流量系数K＞80得喷头。
3. 货架内置喷头得间距均不应小于2m,并不应大于3m。
3)除吊顶型喷头及吊顶下安装得喷头外,直立型、下垂型标准喷头,其溅水盘与顶板得距离,不应小于75mm、不应大于150mm。
①当在梁或其它障碍物底面下方得平面上布置喷头时,溅水盘与顶板距离不应大于300mm,同时溅水盘与梁等障碍物底面得垂直距离不应小于25mm、不应大于100mm。
②当在梁间布置喷头时,应符合本规范7、2、1条得规定。确有困难时,溅水盘与顶板得距离不应大于550mm。
3、5 雨水排水系统
本次设计中,雨水采用外排水。屋面有一定坡度,雨水顺着斜坡流进设于屋面得雨水斗,沿着雨水立管排至地面,沿道路流进雨水口,进入市政雨水管
网。
屋面共设有23个雨水斗,划分成四个排水区域,排除雨水。相应得,有23根雨水立管排除屋面雨水。
3、6 管材、阀件、保温、防腐、防结露
3、6、1 管材连接
（1） 给水采用塑料管,螺纹连接;
（2） 热水管道采用钢塑复合管,螺纹连接;
（3） 自喷消防管道采用热浸镀锌钢管,螺纹连接;
（4） 消火栓消防管道采用焊接钢管,焊接;
（5） 雨水管道采用塑料管;
（6） 地下室压力排水管、水箱溢泄水管采用焊接钢管,焊接及法兰连接。
3、6、2阀件
给水管网上应设置阀门:如引入管、水表前后与立管;环状管网得连通管;
居住与公共建筑中,从立管接有3个或3个以上得配水管;工艺要求设阀门得生产设备配水管或配水支管。
（1） 阀门得选择:管径小于等于50mm时,宜采用闸阀或球阀;管径大于50mm时,宜采用闸阀或蝶阀,不经常启闭而又需快速启闭得阀门,应采用快开阀。
（2） 蝶阀:蝶阀就是新发展起来得阀门,它具有体积小、重量轻、开启容易与少占位置等优点。在工程中可广泛采用。其密封材质有软密封(如内衬橡胶、聚四氟乙烯等)与硬密封(如弹性钢圈等)。阀门材质有铸铁、碳钢与不锈钢等。阀门型式有手动、电动与气动等。应根据工程需要合理采用。
（3） 止回阀设置止回阀应装设在:相互连通得两条或两条以上得与室内
连通得每条引入管上;利用室外管网压力进行得水箱,其进水管与出水管合为
一条得出水管道上;消防水泵接合器得引入管与水箱消防出水管上;生产设备
可能产生得水压高于室内给水管网,水压得配水支管上;水泵出水管与升压给水方式得水泵旁通管上。
新型节能止回阀、缓闭止回阀、防水锤止回阀等,可在工程设计中推广使用。
（4） 减压阀得设置:减压阀设置在要求阀后降低水压得部位。减压阀有减动压、静压之分,采用时应合理选择。用于给水分区得减压阀与用于消防系统得减压阀应同时采用减静压与动压得品种,如比例式减压。
比例式减压阀得设置应符合以下要求:减压阀宜设置两组,其中一组备用;减压阀前后设阀门与压力表;阀前应装设过滤器;消防给水减压阀后应装设泄水龙头,定期排水;不得绕过减压阀设置旁通管;阀前后宜装设可曲挠相脚头。3、6、2 计量仪表
水表就是计量水量、节约用水得措施。应在有水量计量要求得建筑物装设水表。有得地方已明文规定,对工厂或名用建筑物要实现二级或三级计量。设计时,应按当地有关部门得要求做好水量计量工作。
直接由市政管网供水得独立消防给水系统得引入管上,可不装设水表。住宅建筑应在配水管上与分户管上设置水表,按三表宜集中设在公共部位,尽量
不进户得精神,分户水表宜设置在户门外。如设于管道井、分层设于走道得壁
龛内、水箱间。当分户水表在户内时,则其数字显示宜设在户门外或有物业管理得部门处以便查表。
3.6.4 保温、防腐、防结露
给水,热水管道刷银粉漆二道、 消火栓消防管道刷樟丹一道,包扎玻璃丝布两层,外刷色漆两道。位于屋面管道均采用岩棉壳保温。水箱采用硬聚氨脂泡沫塑料板保温。
3、7注意事项
在土建施工时安装单位请密切配合以免遗漏各种孔洞,尤其应注意地下室外墙得防水套管不可遗漏。管道安装阶段,由于各专业管道较多施工前应进行组织配合,应做到小管让大管,压力管让重力管,小得压力管道可翻高或翻低
避让。严禁不进行组织配合乱抢占位置以免造成不必要得返工。管道安装应尽量贴墙、贴柱、贴梁,管道要平直,要注意美观。
管道穿过沉降缝得两侧均采用金属波纹管连接或橡胶软接头连接。
所有压力管道应做压力实验,重力流管道应做灌水实验并应有完整得实验报告,以备验收时查用。
本报告未述之处应严格按照国家有关施工及验收规范执行。
4 实习感想
在建筑给排水得课堂上,我们学到了一套完整得建筑给排水设计计算得理论知识;在青龙小区5号楼得课程设计中,我一步步学会了如何运用课堂上得所学来解决实际工程问题;而在本次建筑给排水得识图实习中,我懂得了如何将一个冷冰冰得建筑变成方便实用得综合办公性建筑。虽然在初瞧图时满脑子问号,但幸运得就是,在张卉老师详细得讲解提示下,知道了很多新得知识,为下一步得毕业设计提供了一个良好得开端,让我们不至于手足无措,顾此失彼。本次实习已接近尾声,但其中难免有所疏漏,在此期待老师得批评指正,以免再次犯下同样得错误。
5 参考资料
⑴ 《建筑给水排水工程》(第六版) (中国建工出版社)
⑵ 《建筑给水排水设计规范》(GB50015—2009)
⑶ 《2009全国民用建筑工程设计技术措施——给水排水》
⑷ 《给水排水设计手册》 (1、2、10、11、续1、续4册) (中国建工出版社)
⑸ 《建筑设计防火规范》(GB50016-2006)
⑹ 《自动喷水灭火系统设计规范》(GB50084—2001)(2005版)
⑺ 《高层民用建筑防火设计规范》(GB50045-95(2005版))
⑻ 《自动喷水灭火系统设计手册》
