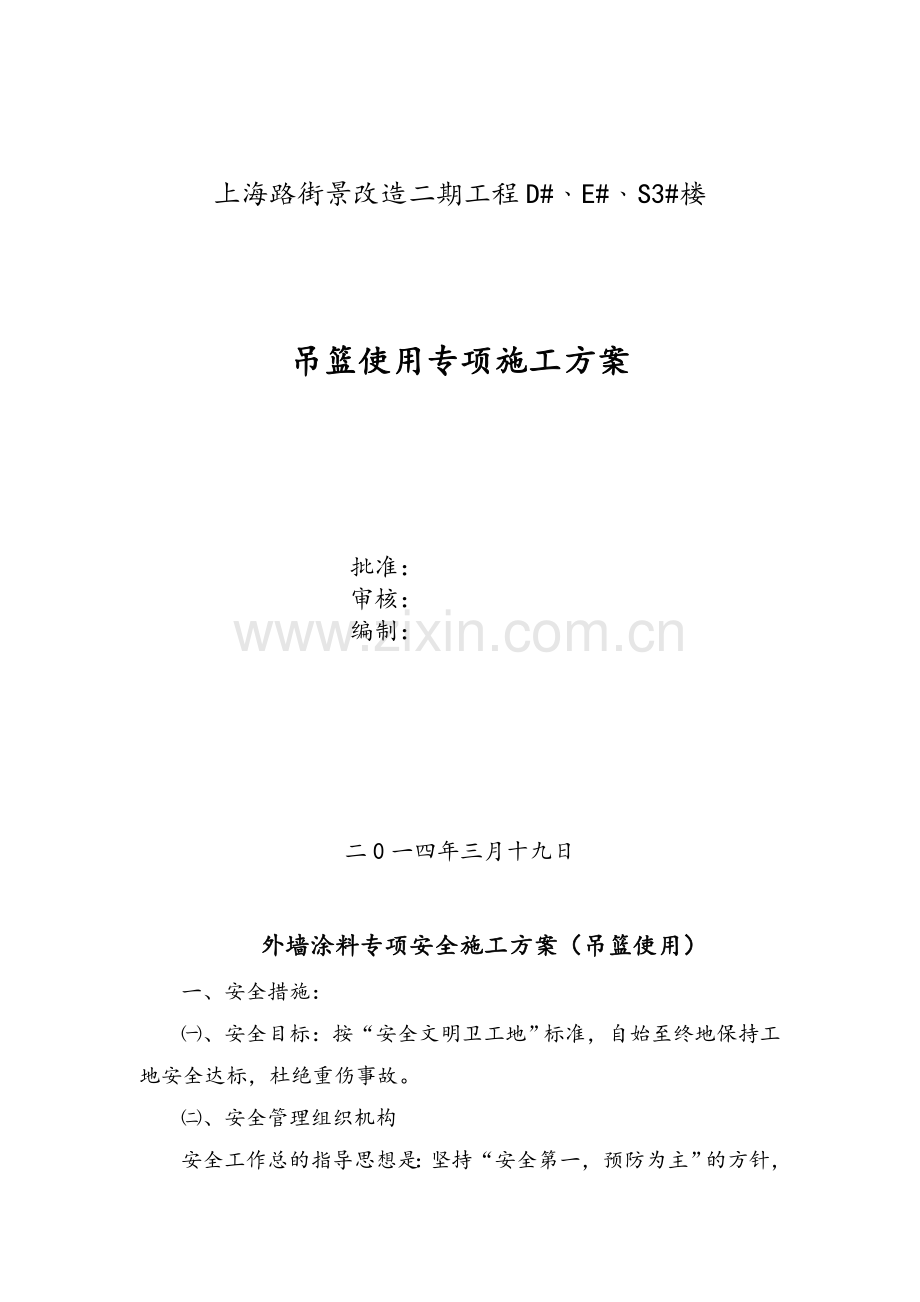

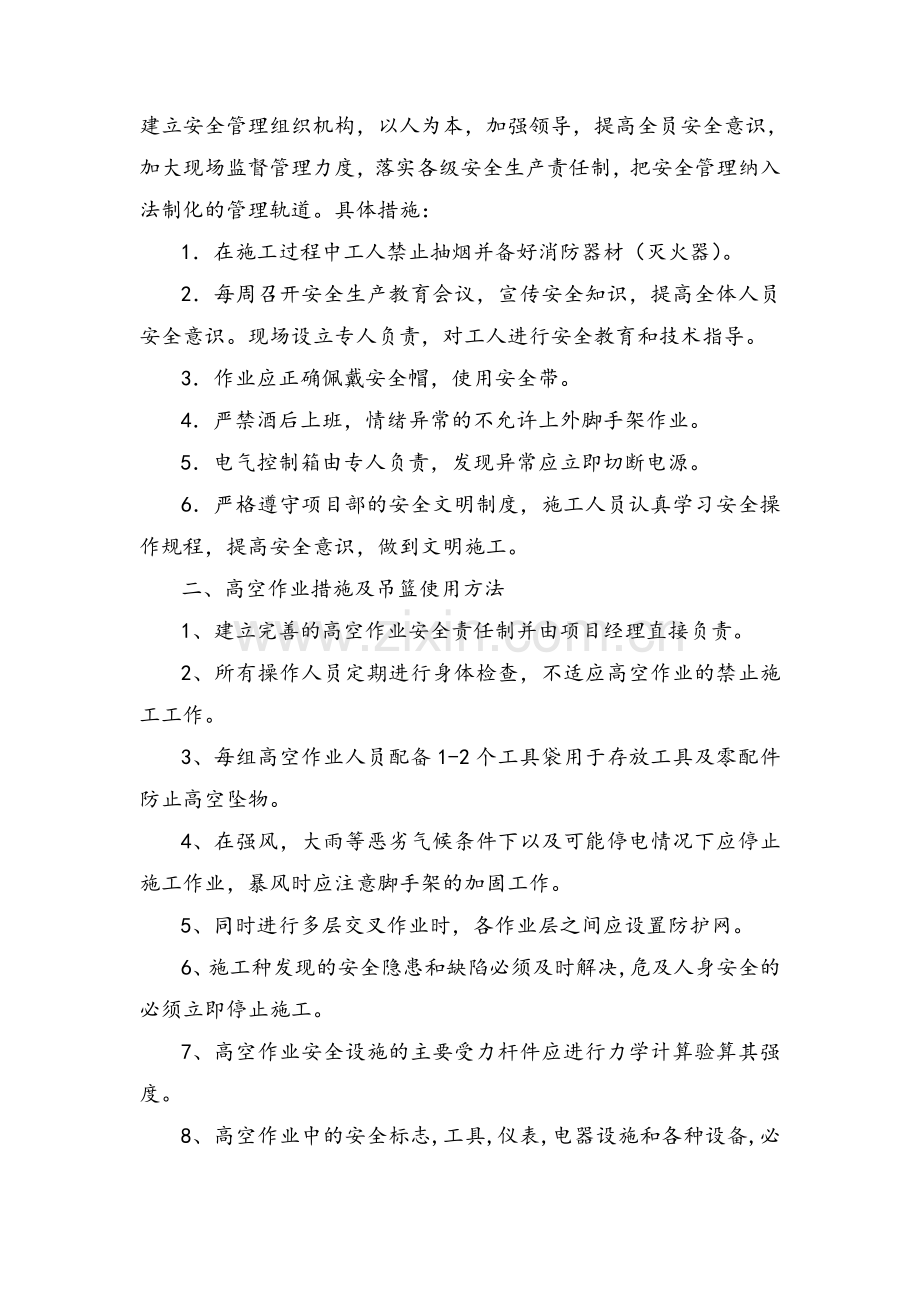

上海路街景改造二期工程D#E#S3#楼吊篮使用专项施工方案批准：审核：编制：二0一四年三月十九日外墙涂料专项安全施工方案（吊篮使用）一、安全措施： 、安全目标：按“安全文明卫工地”标准，自始至终地保持工地安全达标，杜绝重伤事故。、安全管理组织机构安全工作总的指导思想是：坚持“安全第一，预防为主”的方针，建立安全管理组织机构，以人为本，加强领导，提高全员安全意识，加大现场监督管理力度，落实各级安全生产责任制，把安全管理纳入法制化的管理轨道。具体措施：1在施工过程中工人禁止抽烟并备好消防器材（灭火器）。2每周召开安全生产教育会议，宣传安全知识，提高全体人员安全意识。现场设立专人负责，对工人进行安全教育和技术指导。3作业应正确佩戴安全帽，使用安全带。4严禁酒后上班，情绪异常的不允许上外脚手架作业。5电气控制箱由专人负责，发现异常应立即切断电源。6严格遵守项目部的安全文明制度，施工人员认真学习安全操作规程，提高安全意识，做到文明施工。二、高空作业措施及吊篮使用方法1、建立完善的高空作业安全责任制并由项目经理直接负责。2、所有操作人员定期进行身体检查，不适应高空作业的禁止施工工作。3、每组高空作业人员配备1-2个工具袋用于存放工具及零配件防止高空坠物。4、在强风，大雨等恶劣气候条件下以及可能停电情况下应停止施工作业，暴风时应注意脚手架的加固工作。5、同时进行多层交叉作业时，各作业层之间应设置防护网。6、施工种发现的安全隐患和缺陷必须及时解决,危及人身安全的必须立即停止施工。7、高空作业安全设施的主要受力杆件应进行力学计算验算其强度。8、高空作业中的安全标志,工具,仪表,电器设施和各种设备,必须在施工前加以检查确认其完好,方能投入使用。9、所有施工人员应配备安全帽、安全带、工具袋,以防人员及物件的坠落事故。（二）吊篮使用方法1、吊篮使用前，必须仔细检查屋面支承设施的悬挑长度是否符合设计要求，与结构的连接是否牢固可靠，以及配重的位置和配重的重量是否符合设计要求。2、检查吊索、安全绳和保险绳。吊篮周围防护高度不少于1.2M。3、吊篮在现场经检查合格后，运到指定位置，由上部将工作钢丝绳和安全绳分别固定在安全牢固的结构中。左右两根钢丝绳一定要注意相位，使吊篮按正确方向平稳升降。4、使用手扳葫芦升降吊篮时，往复搬动前进手柄，即可使吊篮上升；往返拌动倒退手柄时，即可使吊篮下降，但不可同时搬动前进和倒退手柄。5、吊篮的使用荷载不准超过100Kg/m2。升降时不超过2人同时操作。作业人员上下吊篮，必须要注意安全，相互配合。6、保险绳直径不小于125mm，接头卡扣每层不少于3个，保险绳不能与挑梁连接，必须单独在安全可靠的固定点上。不准使用有接头的钢丝绳。作业人员必须使用安全带，并牢固地挂在安全绳上，安全带要高挂低用。7、吊篮必须做荷载实验，合格后方可使用。任何人不得随意拆装修改吊蓝。8、承受吊篮拉力的预埋吊环，用直径不小于16mm的圆钢，埋入混凝土的长度大于36cm，并与主筋焊接牢固。吊钩必须用合格的成品吊钩。9、固定吊篮的挑梁应用不小于14#的工字钢。如使用其它材料，要经过计算确定。挑梁的挑出端应略高于固定端，挑出长度必须保证其抵抗力矩大于倾覆力矩的三倍，端头必须有防脱装置。挑梁之间纵向要用钢管或其他材料连结成一个整体。10吊索与吊篮、挑梁的连接，必须用卡子将吊钩和吊索卡牢。11、五级以上大风，严禁进行作业。大风、大雨后应全面检查，合格后方可使用。三、文明施工措施1、施工材料要有计划，整齐、条理地堆放和入库，并标识清楚。2、生活设施配合总包单位统一布局，炊事员要有健康证，工地要设茶水桶。3、要悬挂现场施工标牌，现场施工员要统一服装并佩带身份胸证。4、办公、宿舍要通风及采光良好，宿舍明确管理制度，并落实治安、防火、卫生、计生管理责任人。5、配置安全保卫人员，并采取必要的防盗措施。6、设立生活垃圾池，并每天清洁运走。7、每天收工后要工完场清，确保现场整洁文明。附表三：安全保证体系项目经理：王爱华技术负责人：陈其锋专职安全员：郑胜利施工班组长：闫帅1、步板预制支梁吊篮步板采用I型尺寸，详细尺寸见贵广贺广施（桥）参-或肆桥设（2005）4004-；连续梁吊篮步板步板步板采用型、型、型、型尺寸，详细尺寸见施工图贵广贺广施（桥）参-X （1220）第一分册和贵广贺广施（桥）参-X （2133）第二分册，所有步板的预制在肇庆制梁场进行，混凝土采用C20预制，钢筋加工在1#拌合站进行。2、支架制作简支梁支架简支梁每套吊篮共8个支架，为防止步行板横向移动，吊篮两端采用B型支架，中间两个支架为A型。先将N1、N2、N3一并焊接成A型支架；N1、N3焊接成B型支架，然后分别在A型、B型支架上焊接垫板及隔板。支架制作完成后，然后根据铁路钢桥保护涂装标准，对钢构件进行防腐处理，即特制红丹油一度、灰色铅油二度。连续梁支架连续梁支架分为A型、B型、C型，具体尺寸详见贵广贺广施（桥）参-X 第一、二分册。支架制作完成后，对钢构件进行防腐处理，即特制红丹油一度、灰色铅油二度。支架散布要轻放，严禁拖拉，防止涂装表面受损，涂层破损，影响防腐效果；如在运输过程中因摩擦出现掉漆，待支架完成安装后，进行二次补喷处理；3、吊篮安装吊篮安装前的检查吊篮安装前必须检查吊篮墩身预埋件如固定角钢支架用的U形螺栓、连接端栏杆的竖向圆钢和U形圆钢等埋设情况，平面及立面位置。在确定预埋件位置安装准确后进行吊篮钢构件安装。吊篮安装将支架与预埋U形螺栓用20双螺母加垫圈进行锚固，施工时支架与墩身缝隙、步板与步板间封信均用干硬性水泥砂浆填塞且无松动现象。支架安装完成后，按照设计要求将N4角钢与支架间焊接，焊接完成后进行围栏与支架固结，栏杆应嵌入蹲身20cm。若未预留嵌入孔的墩身，利用冲击钻在嵌入点打孔，然后围栏端部深入孔中并固定。当吊篮的钢构件安装到位并通过质检员检查合格后，利用装平台开始进行步板吊运。吊篮施工方法1、首先用人工或吊机将卷扬机、基座以及桅杆吊至罐顶。2、卷扬机固定及桅杆制作 用606的角钢制作一个尺寸为650380的基座，把卷扬机用螺栓加焊接的方法固定在基座上，使卷扬机和基座成为一个整体，用四条长螺栓以及两条长角钢或槽钢夹紧固定在罐顶平台走道下方的梁位置（受力点），用一条60的管子作为卷扬机起重桅杆，桅杆一头用焊接的方式固定在基座上，另外一头做成吊钩，用303的角钢作为桅杆支撑杆。具体做法见附图1和附图2。 将卷扬机的钢丝绳穿过卷扬机起重桅杆上的定滑轮，垂直放置到地面，将卷扬机的钢丝绳与吊篮顶部的吊环固定，吊环要采用防脱扣设置，吊环采用U型卡，U型卡必须拧紧螺栓。具体做法见附图1和附图2。 安全绳固定吊篮上，安全绳采用专业安全绳，专业安全绳直径为16mm，安全使用能力为225kg。安全绳由罐顶上部的两个防护人员操作，确保作业时安全绳起到保护作用。吊篮内的操作人员上升至操作位置后由防护人员将安全绳固定在罐顶呼吸阀上。3、吊篮制作吊篮采用303的角钢制作，尺寸为9009001200，用20的钢筋做吊篮吊带。吊篮用一条长到地面的20的麻绳作为牵引绳。吊篮下面用木板作为踏板，侧面用保温铝皮作为面板。吊篮制作时焊接要满焊、牢固、结实。吊篮采用安全绳和钢丝绳双保险固定，进入其中的人员系安全带，安全带绑在吊篮上。具体做法见附图3和附图4。4、施工说明 施工人员不少于4人。施工时1人在地面负责牵引吊篮以及地面防护；1人进入吊篮作业，操作卷扬机的控制开关，控制吊篮自身的上下，负责组装管子。罐顶2人负责拉安全绳，作为吊篮及吊篮内人身安全，还有这2人在罐顶负责搬运移动卷扬机、基座以及起重桅杆。 吊索使用12.5mm的钢丝绳，绳头用3个 U型卡扣牢，受力绳在内，绳头在外，末端设有安全弯。为防止吊篮倾覆，应设置使吊绳和保险绳始终处在吊篮上方的装置。此外，应根据需要配备超载保护装置，制动器和行程限位装置。 施工时起吊吊篮使用两台1.0吨卷扬机（两台配合使用），起吊喷淋管使用两台0.6吨卷扬机（两台配合使用）。 吊篮设施设置好后，必须进行相关试验：A、模拟试验使用相应重量的物品放置入吊篮内进行起吊试验，模拟试验合格后方可正式开始作业。B、停电和通电状态下的试验分别在停电和断电状态下测试吊篮的状态，主要测试吊篮在停电和通电状态下的安全性能。 施工时操作人员必须作业前交底，明确操作指南。
