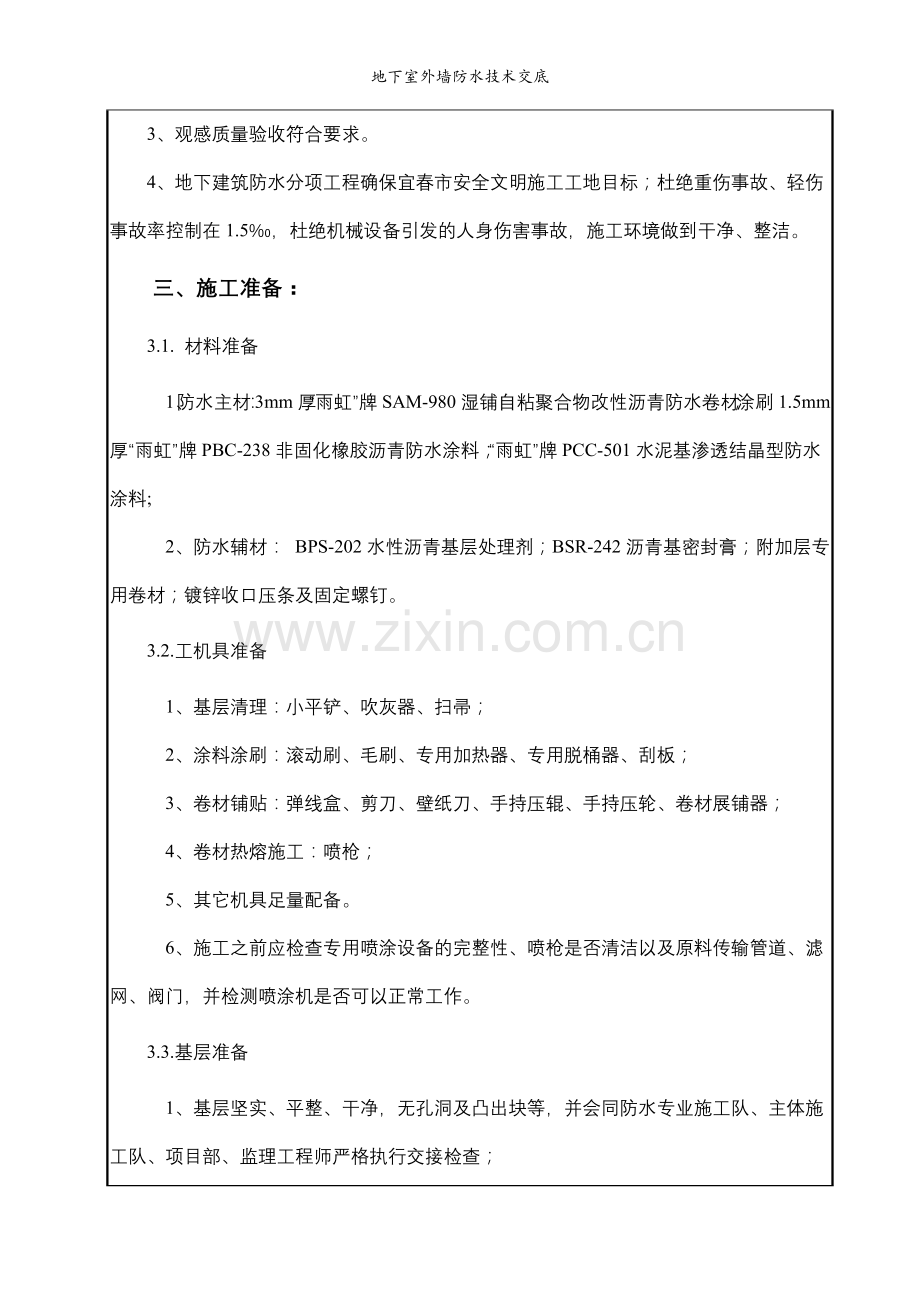

地下室外墙防水技术交底.doc

地下室外墙防水技术交底地下室外墙防水施工技术交底C 1.11 编号：018工程名称宜春新火车综合交通枢纽工程施工单位中建交通建设集团有限公司交底部位地下室外墙工序名称涂料防水、卷材防水交底提要：工程概况、质量要求、施工准备、施工方法、细部处理方、雨季施工措施、安全措施交底内容：一、防水工程概况1、施工范围：筏板外侧防水至地下室顶板防水之间外墙部分，需搭接形成闭合的防水圈，搭接部位需重点做好防水。2、筏板外墙至筏板边缘外侧防水要求与筏板底防水要求一致，即先20mm厚1:3水泥砂浆找平层+双层3mm湿铺自粘卷材+10mm厚1:2.5的石灰砂浆隔离层+50mm厚C20细石砼保护层。3、地下室侧墙防水层情况：设计外墙厚P6抗渗混凝土剪力墙；1.5mm厚“雨虹”牌PBC-328非固化橡胶沥青防水涂料+ 3mm厚“雨虹”牌SAM-980湿铺自粘聚合物改性沥青防水卷材；30mm厚聚苯板保护层+回填土夯实。4、工期要求：根据项目部总进度安排完成整个六区及五区21-29轴地下室外墙防水。 二、质量及安全要求1、地下室防水分项工程质量达到二级防水验收规范要求（不允许漏水，结构表面可有少量湿渍，任意100m2防水面积上湿渍不超过2处，单个湿渍的最大面积不大于0.1m2）及江西省优质工程质量标准。2、防水卷材和防水涂料检验批均100%符合合格质量的规定；主控项目和一般项目的质量经抽样检查合格。3、观感质量验收符合要求。4、地下建筑防水分项工程确保宜春市安全文明施工工地目标；杜绝重伤事故、轻伤事故率控制在1.5，杜绝机械设备引发的人身伤害事故，施工环境做到干净、整洁。三、施工准备：3.1.材料准备1、防水主材：3mm厚“雨虹”牌SAM-980湿铺自粘聚合物改性沥青防水卷材；涂刷1.5mm厚“雨虹”牌PBC-238非固化橡胶沥青防水涂料；“雨虹”牌PCC-501水泥基渗透结晶型防水涂料;2、防水辅材： BPS-202水性沥青基层处理剂；BSR-242沥青基密封膏；附加层专用卷材；镀锌收口压条及固定螺钉。3.2.工机具准备1、基层清理：小平铲、吹灰器、扫帚；2、涂料涂刷：滚动刷、毛刷、专用加热器、专用脱桶器、刮板； 3、卷材铺贴：弹线盒、剪刀、壁纸刀、手持压辊、手持压轮、卷材展铺器；4、卷材热熔施工：喷枪；5、其它机具足量配备。6、施工之前应检查专用喷涂设备的完整性、喷枪是否清洁以及原料传输管道、滤网、阀门，并检测喷涂机是否可以正常工作。3.3.基层准备1、基层坚实、平整、干净，无孔洞及凸出块等，并会同防水专业施工队、主体施工队、项目部、监理工程师严格执行交接检查；2、平立面交接处、转折处、阴阳角、管根等均应做成均匀一致、平整光滑的砂浆圆角，圆弧半径不小于50mm；3.4.消防安全准备做好安全、消防准备工作，现场配备足够的消防器材，确保消防道路的畅通。四、施工方法非固化橡化沥青防水涂料施工前，须调试专用加热机械。开工前应就近安排机械，调试完成后，才能进行涂料施工。施工时，因橡化沥青的非固化特性，不能先做完涂料层再进行卷材防水层的施工，涂料施工应与卷材施工相配合。 专用脱桶器 专用加热挤出器4.1 施工工艺流程：基层处理喷涂PBC-328非固化橡胶沥青防水涂料卷材细部节点附加增强处理节点附加层验收复合自粘防水卷材 搭接缝封口处理检查、验收成品保护。4.2 基层处理：1、将基层的垃极、灰尘清除，凿掉突出物和水泥块，再用清水冲洗干净。2、对割除一次性止水螺杆端头用聚合物水泥砂浆封闭，打磨平整。3、对一般缺陷和裂缝宽度小于0.2mm的混凝土表面裂缝、气孔和一般缺陷，先用混凝土修补胶填充补平，待干燥后打磨平整。当裂缝宽度超过0.2mm时，可在混凝土表面开宽20mm，深15mm的U形槽，再用渗透结晶防水涂料对混凝土裂缝进行修补。4、对外墙外贴止水带的缝隙处，用渗透结晶防水涂料喷填，将缝填实。4.3 操作要点1、先细部后大面。先对阴阳角、平面与立面的转角处、外墙上下施工缝处、后浇带超前止水外贴式止水带周边等细节部分先进行刷涂，厚度宜为1.5mm，并将卷材裁成相应形状附上。待做完附加层后进行大面施工，确保整体涂层保持一致的厚度。2、待基面清理完后，打开加热料罐，将预热脱桶后的材料倒入料罐中加热，待涂料整体温度达到可喷涂状态时（120），用专用喷涂设备均匀地喷涂非固化橡胶沥青防水涂料。喷涂时可根据设计厚度调换不同喷枪，防水层一次成型，厚度根据设计要求。3、喷涂完一定面积后，在铺贴卷材前采用针测法检测涂层厚度。若如厚度不达标或局部需要强化，可以手工涂刮的方式补充，喷涂施工宜分段分区域完成。4、涂膜的先后搭茬宽度宜为 3050mm； 5、涂料防水层的施工缝(甩槎)应注意保护，搭接缝宽度应大于 100mm，接涂前应将其甩茬表面处理干净；6、喷涂后，及时覆盖防水卷材，避免现场中过多的灰尘粘结于涂料表层而降低涂料与防水卷材的粘结性，卷材搭接宽度为100mm，搭接部位采用冷粘形式，将PBC-328非固化橡胶沥青防水涂料刮涂于卷材搭接宽度范围内，搭接卷材后需要用压辊辊压。7、一般细部附加处理：用专用附加层卷材及裁剪好的阴阳角卷材在两面转角、三面阴阳角等部位进行附加增强处理，平立面平均展开。方法是先按细部形状将卷材剪好，在细部贴一下，视尺寸、形状合适后，再将卷材铺贴在已涂刷处理的基层上，附加层要求无空鼓，并压实铺牢。8、在已处理好的基层表面，按照所选卷材的宽度，留出搭接缝尺寸（长边为150 mm，短边为100mm），将铺贴卷材的基准线弹好，按此基准线进行卷材铺贴施工。铺贴后卷材应平整、顺直，搭接尺寸正确，不得扭曲。9、接缝处理：用PBC-328非固化橡胶沥青防水涂料进行灌缝处理，并将卷材接缝封严。10、检查验收防水卷材：铺贴时边铺边检查，检查时用螺丝刀检查接口，发现熔焊不实之处及时修补，不得留任何隐患，现场施工员、质检员必须跟班检查，检查并经验收合格。11、分工序自检，自检合格后报请监理及建设方按照国标地下防水工程质量验收规范（GB 50208-2002）验收，验收合格后及时进行保护层的施工。12、卷材热熔法施工：先弹好卷材铺贴基准线，铺贴时随放卷材随用火焰喷枪加热基层和卷材的交界处，喷枪距加热面300mm左右，经往返均匀加热，以卷材表面热熔至光亮黑色为度，不得过分加热卷材。卷材表面热熔后应立即滚铺卷材，滚铺时应用滚筒碾压排除卷材下面的空气，使之平展并粘贴牢固。铺贴卷材时应平整顺直，搭接尺寸准确，不得扭曲，搭接部位按满粘法热熔粘牢，并用铁抹子压实，搭接宽度符合规范要求。热熔封边：将卷材搭接处用火焰喷枪加热，趁热使二者粘结牢固，以边缘挤出宽度2mm左右并均匀顺直的沥青为度；末端收头用密封膏嵌填严密，并用金属压条钉压牢固，钉距为500mm，泛水部位防水卷材上反高度大于250mm。13、卷材立面施工：检查、清理立面基面 卷材定位弹线 铺设湿铺法自粘预铺式自粘防水卷材机械固定湿铺法自粘卷材卷材搭接处理节点施工自检 验收撕去卷材表面隔离膜立墙铺设湿铺法自粘预铺式自粘卷材时，先将卷材按弹线对准在基层上，且卷材的隔离纸必须向外。采用钉固方法机械固定于立墙基层上；机械固定点应在自粘搭接边上距边缘15mm处，长边每隔450mm将卷材进行钉固。揭开搭接边部分的隔离膜，进行长边搭接，搭接宽度不小于150mm。确保所有钉头被相邻湿铺法自粘防水卷材的自粘搭接边覆盖。搭接后必须立即用压辊滚压以密封牢固。短边搭接宽度为不小于100mm，短边如需临时固定，机械固定点应在距短边边缘10mm以内。短边搭接完成后，应采用配套密封膏进行密封。卷材在立墙顶部收头时,应采用收头压条进行固定，同时采用配套密封膏进行密封。五、其他细部处理方法.1.卷材搭接相邻两幅自粘卷材的连接方式为搭接法，搭接宽度100mm，搭接缝部位冷自粘结时，用沥青基密封膏密封。搭接缝的处理方式如下图：施工时，相邻两幅卷材的搭接要错开，错开长度不小于1500mm。搭接长度为不小于100mm，平面搭接以及立墙搭接如下示意图所示：2、附加层的设置在平立面交接处、转折处、阴阳角、管根等部应设置卷材附加增强层，采用与大面卷材同材质的专用附加层卷材宽度大于等于300mm。特殊部位附加卷材则需现场按要求进行剪裁铺贴。按照上图尺寸放样、裁剪、热合，并通过严格的质量检测。优点：保证防水系统质量3、穿墙管防水做法管口与基层接触处，预留宽20mm、深20mm环形凹槽，应用沥清基密封材料嵌填。管口周围增设一层附加层，采用同质材料自粘法满粘施工一道，其宽度为500mm。4、防水层的修补铺贴完后应仔细检查湿铺法自粘卷材防水层，发现破损，应及时修补，以免留下渗漏水隐患。修补破损点时，取100100mm的湿铺法自粘防水卷材，覆盖在破损区域上。用配套密封膏封严湿铺法自粘防水卷材片的边缘。六、雨季施工保障措施1、基层处理剂的涂刷只允许提前半个工日的铺贴工作量预先涂刷。2、大面卷材的铺贴施工与细部处理、终止收口密封同步施工，每日终止施工时不得留有未收口、收边的作业面。3、每日终止施工时，已铺设的卷材在边缘处必须与基层进行密封处理，以防降雨雨水渗入已铺设的卷材底部。4、如有降雨预报或降雨迹象时，已进行了部分防水施工的基层在条件可能的话，应采取防水覆盖的措施，尽可能防止基层浸水。 5、铺贴卷材严禁在雨天、雪天施工6、五级风及其以上时不得施工。七、施工安全保证措施1、施工前对现场施工人员进行安全教育、技术措施交底，施工中严格遵守安全规章制度；2、基层处理剂涂刷完毕必须完全干燥后方可铺贴卷材，热熔卷材时喷枪距需加热处的卷材及基层0.30.5m施行往复移动烘烤，不得将火焰停留在一处直火烧烤时间过长，以免烧穿卷材或引起火灾。3、在点火时以及在烘烤施工中，火焰喷枪严禁对着人；4、施工人员必须佩戴安全帽、穿工作服、软底鞋；5、施工人员必须严格遵守各项操作说明，严禁违章作业；6、施工现场一切用电设施必须安装漏电保护装置，施工用电动工具按操作标准正确使用， 除易燃物/材料，并备有足够的灭火器等消防器材，消防道路要畅通；7、 五级风及其以上时停止热熔施工；8、液化气、喷枪及其它易燃品等下班后必须放入有人员管理的指定仓库。八、需重点注意事项1、基层需清理干净，由主体对伍对基层突出物、钉子、钢筋清理干净，防水队伍清理好灰尘，灰尘必须用强力吹风机或用水冲洗清理，做好交接检，基层清理后合格后才能进行下道工序。2、施工机具需改进，喷非固化沥青胶的喷管杆不够长，需加长，且要做成弯头，喷射时与墙面垂直，距离合适，喷涂均匀，厚度符合设计要求，至少要成膜连续，发亮，不能断续。3、卷材铺贴要满粘，不能有空鼓起皱折，搭接宽度足够，错开距离符合要求，卷材已设置的自粘搭接边要贴满一致。外墙下部与筏板结合处卷材应翻上来，清理干净，喷烤后粘牢。4、卷材码放应为横向堆放，不能竖向立着，容易损坏卷材。5、外墙后浇带超前止水和沉降缝接口处灌缝，要清理干净后，灌满，必要时要掺麻丝。6、预应力封锚部位的防水、套管部位防水应重点注意，不能遗漏。7、外墙防水上部必须密封，防水雨水从上部进入卷材内部。压卷材的钉孔也要密封。8、安全方面，站在外墙上面操作人员应系安全绳，不能是有眩晕症状人员。交底人被交底人复核人交底日期
