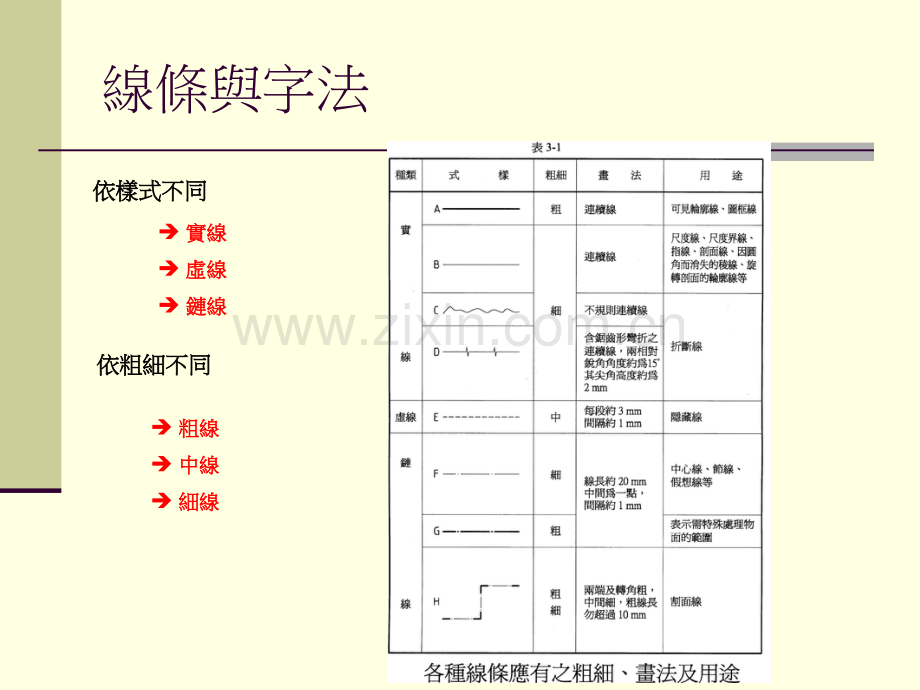

2024/9/8工程圖學工程圖學教學講義教學講義l 線條與字法 線條與字法依樣式不同依樣式不同 實線實線 虛線虛線 鏈線鏈線依粗細不同依粗細不同 粗線粗線 中線中線 細線細線粗實線種類式樣粗細畫法用途實線粗連續線(1)圖框線(2)可視輪廓線細實線種類式樣粗細畫法用途實線細連續線(1)尺度線(2)尺度界線種類式樣粗細畫法用途實線細連續線(3)指線細實線種類式樣粗細畫法用途實線細連續線(4)作圖線(5)因圓角而消失的 稜線細實線種類式樣粗細畫法用途實線細連續線(4)剖面線(5)旋轉剖面輪廓線細實線種類式樣粗細畫法用途實線細不規則連續線(1)折斷線細實線種類式樣粗細畫法用途實線細含鋸齒形彎折之連續線,兩相對銳角角度約30度,其角頂間之距離約2mm(1)折斷線細實線虛線種類式樣粗細畫法用途虛線細每段約3mm,間隔約為1mm(1)隱藏線鏈線種類式樣粗細畫法用途鏈線細線長約20mm,中間為一點(用機器繪製時,可為約1mm之短劃),間隔約1mm(1)中心線(2)假想線鏈線種類式樣粗細畫法用途鏈線細同上(3)節線鏈線種類式樣粗細畫法用途鏈線粗同上(1)表示特殊處理表面的範圍割面線種類式樣粗細畫法用途鏈線粗細兩端及轉角粗,中間細,粗線長勿超過10mm(1)割面線線條交接處畫法編號正確錯誤說明1虛線與實線成T形相接時,虛線之起點必須與實線相接編號正確錯誤說明2虛線與虛線成角相交或T形相接時,必須使線段部分相接345編號正確錯誤說明6平行虛線相距甚近 應錯開7若中間有中心線時應互相對齊8虛線為實線的延長時應留空隙編號正確錯誤說明9虛線與實線相交時 其交點處應維持正交10虛線弧為實線弧的延長時應留空隙11虛線圓弧部分之起訖點，應在切線上範例鉛筆線條(1)線條相切，切點處需為一條線條之寬度線條相切，切點處需為一條線條之寬度鉛筆線條(2)相接處應連續，如同一筆完成相接處應連續，如同一筆完成工程字：中文字工程字法的通則大小間隔適當簡潔清晰易認自左向右橫書以單筆字完成力求端正劃一中文字體字寬與字高相等字寬與字高相等字寬為字高字寬為字高 3/4字寬為字高字寬為字高 4/3中文字體行與行間隔：字高行與行間隔：字高 1/3字與字間隔：字高字與字間隔：字高 1/8筆畫粗細：字高筆畫粗細：字高 1/15英文字母直式直式斜式斜式英文字母作業180406350(1)(2)課本課本 4-30 第第5題。題。
