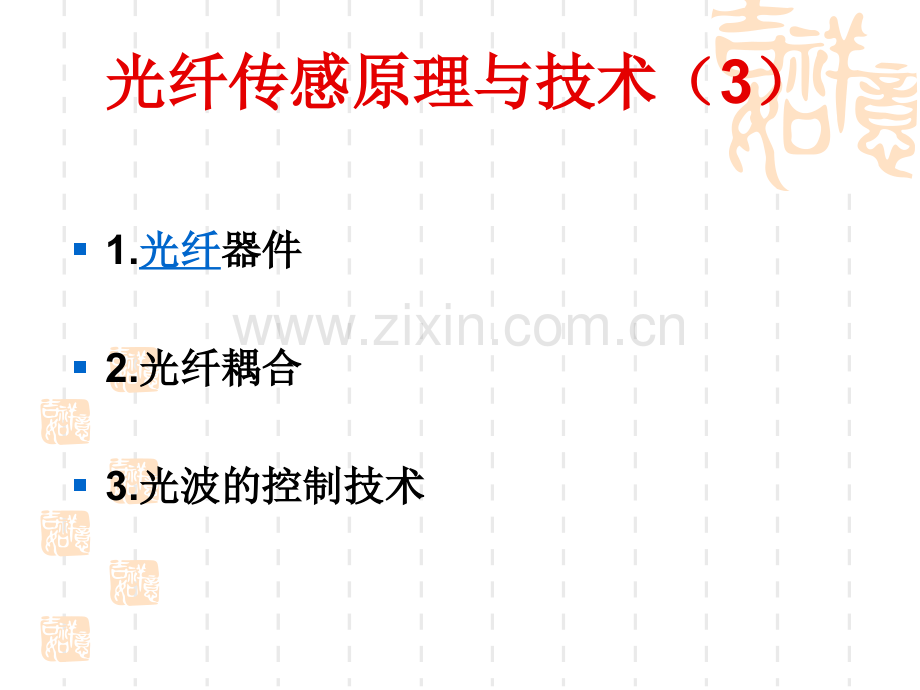

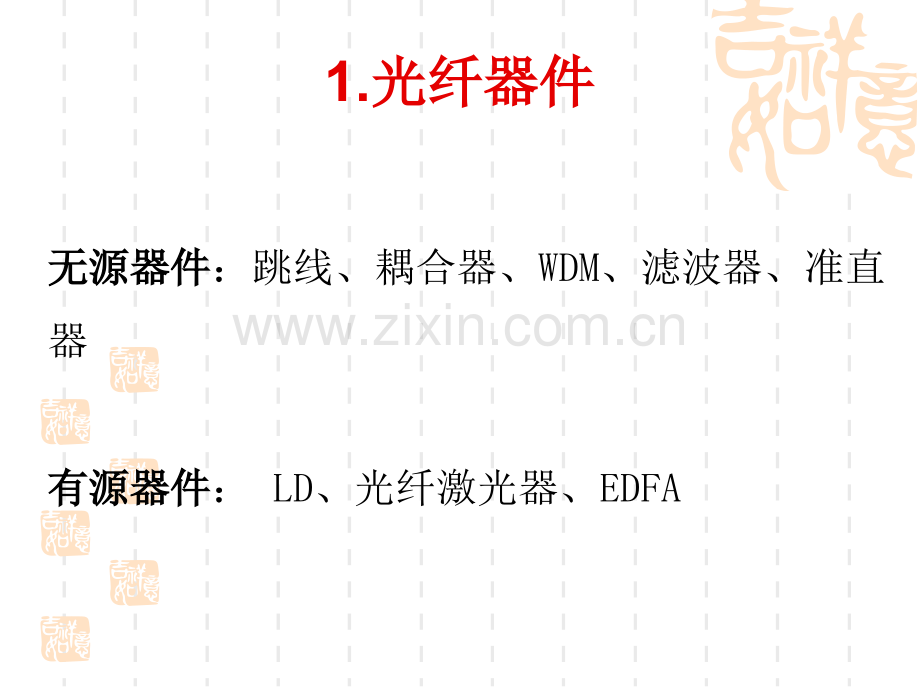

光纤传感原理与技术（光纤传感原理与技术（3）1.光纤光纤器件器件2.光纤耦合光纤耦合3.光波的控制技术光波的控制技术1.光纤器件光纤器件无源器件无源器件：跳线、耦合器、WDM、滤波器、准直器有源器件有源器件：LD、光纤激光器、EDFA跳线 准直器光纤无源器件光纤无源器件耦合器 典型参数：使用波长分光比插入损耗附加损耗光纤无源器件光纤无源器件隔离器 典型参数使用波长隔离度级数（单级、双级）插入损耗光纤无源器件光纤无源器件环形器常用3端口方向：顺时针、逆时针使用波长插入损耗光纤无源器件光纤无源器件WDM波分复用器常用980/1550、1480/1550透过率隔离度光纤无源器件光纤无源器件两种典型结构：薄膜型光栅型光纤无源器件光纤无源器件激光器组件（台式机）核心元件LD光纤有源器件光纤有源器件举例：光纤激光器1,2掺杂光纤激光器与放大器EDFAInput1480 or 980 nm Pump LaserErbium Doped FiberOutputIsolatorCouplerASE spectrum when no input signal is present1575 nm1525 nmAmplified signal spectrum(input signal saturates the optical amplifier)激光模式光纤耦合光纤耦合光纤熔接光纤熔接光纤耦合光纤耦合3光波的控制技术
