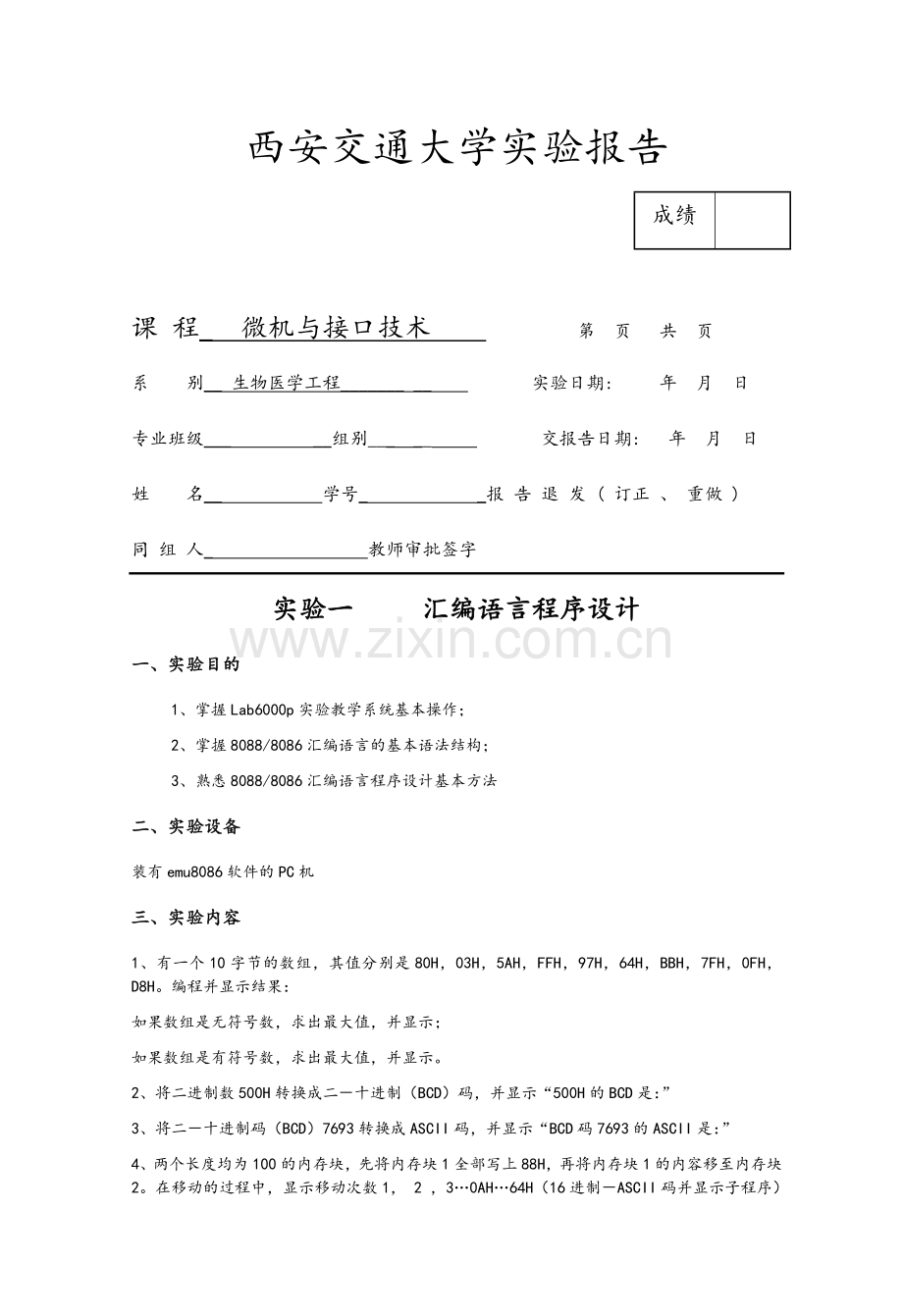

西安交通大学实验报告
成绩

课 程_ 微机与接口技术 第 页 共 页
系 别__ 生物医学工程_______ __ 实验日期: 年 月 日
专业班级___ __组别___ __ 交报告日期: 年 月 日
姓 名__ 学号_ _报 告 退 发 ( 订正 、 重做 )
同 组 人_ 教师审批签字
实验一 汇编语言程序设计
一、实验目的
1、掌握Lab6000p实验教学系统基本操作；
2、掌握8088/8086汇编语言的基本语法结构；
3、熟悉8088/8086汇编语言程序设计基本方法
二、实验设备
装有emu8086软件的PC机
三、实验内容
1、有一个10字节的数组，其值分别是80H，03H，5AH，FFH，97H，64H，BBH，7FH，0FH，D8H。编程并显示结果：
如果数组是无符号数，求出最大值，并显示；
如果数组是有符号数，求出最大值，并显示。
2、将二进制数500H转换成二－十进制（BCD）码，并显示“500H的BCD是：”
3、将二－十进制码（BCD）7693转换成ASCII码，并显示“BCD码7693的ASCII是：”
4、两个长度均为100的内存块，先将内存块1全部写上88H，再将内存块1的内容移至内存块2。在移动的过程中，显示移动次数1， 2 ，3…0AH…64H（16进制－ASCII码并显示子程序）

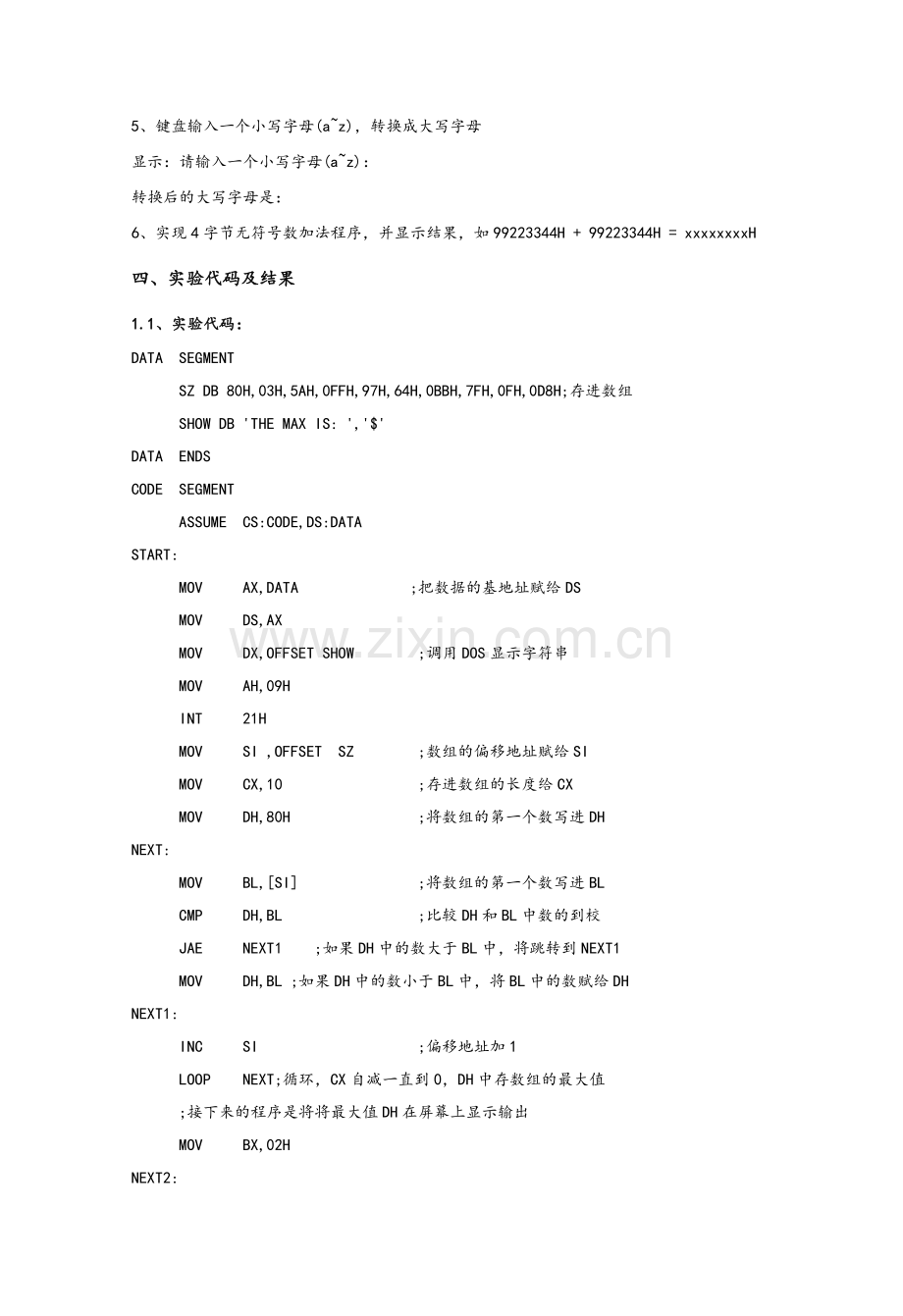

5、键盘输入一个小写字母(a~z)，转换成大写字母
显示：请输入一个小写字母(a~z)：
转换后的大写字母是：
6、实现4字节无符号数加法程序，并显示结果，如99223344H + 99223344H = xxxxxxxxH
四、实验代码及结果
1.1、实验代码：
DATA SEGMENT
SZ DB 80H,03H,5AH,0FFH,97H,64H,0BBH,7FH,0FH,0D8H;存进数组
SHOW DB 'THE MAX IS: ','$'
DATA ENDS
CODE SEGMENT
ASSUME CS:CODE,DS:DATA
START:
MOV AX,DATA ;把数据的基地址赋给DS
MOV DS,AX
MOV DX,OFFSET SHOW ;调用DOS显示字符串
MOV AH,09H
INT 21H
MOV SI ,OFFSET SZ ;数组的偏移地址赋给SI
MOV CX,10 ;存进数组的长度给CX
MOV DH,80H ;将数组的第一个数写进DH
NEXT:
MOV BL,[SI] ;将数组的第一个数写进BL
CMP DH,BL ;比较DH和BL中数的到校
JAE NEXT1 ;如果DH中的数大于BL中，将跳转到NEXT1
MOV DH,BL ;如果DH中的数小于BL中，将BL中的数赋给DH
NEXT1:
INC SI ;偏移地址加1
LOOP NEXT;循环，CX自减一直到0，DH中存数组的最大值
;接下来的程序是将将最大值DH在屏幕上显示输出
MOV BX,02H
NEXT2:
MOV CL,4
ROL DH,CL ;将DH循环右移四位
MOV AL,DH
AND AL,0FH ;将AL高位清零，一位一位进行ASCII码转换
CMP AL,09H ;与09H比较大小
JBE NEXT3 ;若小于，跳转至NEXT3，证明数值在0-9之间
ADD AL,07H ;若大于，则证明为字母，因为字母与数字的ASCII码相差7，所以要加上7
NEXT3:
ADD AL,30H ;因为转换为ASCII码要加30H
MOV DL,AL
MOV AH,2 ;DOS中断显示
INT 21H
DEC BX
JNZ NEXT2
MOV DL,'H'
MOV AH,2
INT 21H
CODE ENDS
END START
实验结果：

1.2、实验代码
DATA SEGMENT
SZ DB 80H,03H,5AH,0FFH,97H,64H,0BBH,7FH,0FH,0D8H ;存进数组
SHOW DB 'THE MAX IS: ','$'
DATA ENDS
CODE SEGMENT
ASSUME CS:CODE,DS:DATA
START:
MOV AX,DATA ;把数据的基地址赋给DS
MOV DS,AX
MOV DX,OFFSET SHOW ;调用DOS显示字符串
MOV AH,09H
INT 21H
MOV SI ,OFFSET SZ ;数组的偏移地址赋给SI
MOV CX,10 ;存进数组的长度给CX
MOV DH,80H ;将数组的第一个数写进DH
NEXT:
MOV BL,[SI] ;将数组的第一个数写进BL
CMP DH,BL ;比较DH和BL中数的到校
JGE NEXT1 ;如果DH中的数大于BL中，将跳转到NEXT1
;此为无符号数与有符号数的唯一差别，JGE是无符号数的跳转
MOV DH,BL ;如果DH中的数小于BL中，将BL中的数赋给DH
NEXT1:
INC SI ;偏移地址加1
LOOP NEXT ;循环，CX减1,一直到CX减为0，DH中存数组的最大值
;接下来的程序是将最大值DH在屏幕上显示输出
MOV BX,02H
NEXT2:
MOV CL,4
ROL DH,CL ;将DH循环右移四位
MOV AL,DH
AND AL,0FH ;将AL高位清零，一位一位进行ASCII码转换
CMP AL,09H ;与09H比较大小
JBE NEXT3 ;若小于，跳转至NEXT3，证明数值在0-9之间
ADD AL,07H;若大于，则证明为字母，因为字母与数字的ASCII码相差7，所以要加上7
NEXT3:
ADD AL,30H ;因为转换为ASCII码要加30H
MOV DL,AL
MOV AH,2 ;DOS中断显示
INT 21H
DEC BX
JNZ NEXT2
MOV DL,'H'
MOV AH,2
INT 21H
CODE ENDS
END START
实验结果

2、实验代码
DATA SEGMENT
BNUM DW 0500H
DNUM DB 4 DUP()
MES DB 'THE BCD OF '500H' IS: ','$'
DATA ENDS
CODE SEGMENT
ASSUME CS:CODE,DS:DATA
START:
MOV AX,DATA
MOV DS,AX
MOV DX,OFFSET MES ;将字符串偏移量写入DX
MOV AH,09H
INT 21H
MOV AX,BNUM ;将0500H存入AX中
LEA BX,DNUM ;取DNUM的偏移量
MOV DL,0
;计算1000的个数
COUNT1:
SUB AX,03E8H ;AX-1000
JC NEXT1 ;不够减，即若CF=1，有借位，转NEXT1
INC DL ;DL+1
JMP COUNT1 ;跳转AGAIN1
NEXT1:
ADD AX,03E8H ;AX+1000
MOV [BX],DL ;将DL(即千位数）存入DNUM中
INC BX ;BX+1
MOV DL,0 ;DL清零
;计算100个数
COUNT2:
SUB AX,0064H ;AX-100
JC NEXT2
INC DL
JMP COUNT2
NEXT2:
ADD AX,0064H
MOV [BX],DL ;将DL(即百位数）存入DNUM中
INC BX
MOV DL,0
;计算10个数
COUNT3:
SUB AX,000AH ;AX-10
JC NEXT3
INC DL
JMP COUNT3
NEXT3:
ADD AX,000AH
MOV [BX],DL ;将DL(十位数)存入DNUM中
INC BX
MOV [BX],AL ;计算个位数
MOV CX,4; 接下来的程序是将数值转化为ASCII并在屏幕上显示
LEA SI,DNUM ;取DNUM的地址偏移量
NEXT4:
MOV AL,[SI] ;将DNUM中所存的各个数值转换为ASCII码；
;在屏幕上输出显示
CMP AL,09H
JBE NEXT5
ADD AL,07H
NEXT5:
ADD AL,30H
MOV DL,AL
MOV AH,2
INT 21H
INC SI
DEC CX
JNZ NEXT4
CODE ENDS
END START
实验结果

3、实验代码
DATA SEGMENT
OUP DB 'THE ASCII OF 7963 IS:','$'
A1 DB 07H,09H,06H,03H
DATA ENDS
CODE SEGMENT
ASSUME CS:CODE,DS:DATA
START:
MOV AX,DATA
MOV DS,AX
MOV DX,OFFSET OUP
MOV AH,09H
INT 21H
MOV CL,4
MOV SI,0
NEXT:
MOV AL,A1[SI] ;将A1的第SI个数据传给AL
MOV BL,AL
OR AL,30H ;加30转换为ASCII码值
SHR AL,4
AND AL,0FH ;将右移后的高位清零
ADD AL,30H ;因为ASCII码与值之间相差30
MOV DL,AL
MOV AH,2 ;输出对应的ASCII码
INT 21H
MOV AL,BL
AND AL,0FH
ADD AL,30H
MOV DL,AL
MOV AH,02H
INT 21H
MOV DL,' '
MOV AH,02H
INT 21H
INC SI
LOOP NEXT
EXIT:
MOV AH,4CH
INT 21H
CODE ENDS
END START
实验结果

4、实验代码
DATA SEGMENT
YI DB 100 DUP(88H)
ER DB 100 DUP(00H) ;定义数组
MES DB 'THE NUMBER OF COUNTER IS: ','$'
DATA ENDS
CODE SEGMENT
ASSUME CS:CODE,DS:DATA
MAIN PROC FAR
START: MOV AX,DATA
MOV DS,AX
MOV CL,100 ;计数器初值
MOV CH,00H ;转移次数统计，初值
LEA SI,YI ;将内存块1的偏移量给SI
LEA DI,ER ;将内存块2的偏移量给DI
NEXT: MOV AL,[SI]
MOV [DI],AL ;将YI中的数据复制到ER中
INC SI
INC DI
INC CH
MOV DX,OFFSET MES ;显示字符串
MOV AH,9
INT 21H
CALL COUNT ;调用子程序
DEC CL ;计数减1
JNZ NEXT ;计数不为零，跳转执行
HLT
MAIN ENDP ;主程序结束
;下面是子程序，实现屏幕显示转移次数功能
COUNT PROC NEAR ;定义子程序属性
PUSH CX ;CX进栈
MOV DH,CH
MOV BX,02H
NEXT2: MOV CL,4
ROL DH,CL ;将DH循环右移四位
MOV AL,DH
AND AL,0FH ;将AL高位清零
CMP AL,09H ;与09H比较大小
JBE NEXT3 ;若小于，跳转至NEXT3
ADD AL,07H
NEXT3: ADD AL,30H ;加30H
MOV DL,AL
MOV AH,2 ;DOS中断显示
INT 21H
DEC BX
JNZ NEXT2
MOV DL,'H' ;显示H
MOV AH,2
INT 21H
MOV DL,0AH ;回车
MOV AH,2
INT 21H
MOV DL,0DH ;换行
MOV AH,2
INT 21H
POP CX ;CX出栈
RET
COUNT ENDP
;子程序结束
CODE ENDS
END START
实验结果

5、实验代码
DATA SEGMENT
INP DB 'PLEASE INPUT (a~z): ','$' ;设置字符串
OUP DB 'THE TRANSFORMATION(A~Z) IS:','$'
DATA ENDS
CODE SEGMENT
ASSUME CS:CODE,DS:DATA
MAIN PROC FAR
START: MOV AX,DATA
MOV DS,AX
MOV DX,OFFSET INP ;显示字符串，提示输入
MOV AH,9
INT 21H
MOV AH,1 ;DOS中断调用，从键盘中读取一个字符
INT 21H
PUSH AX ;AX入栈
PUSH DX
MOV DL,0DH ;中断调用，回车
MOV AH,2
INT 21H
MOV DL,0AH ;中断调用，换行
MOV AH,2
INT 21H
MOV DX,OFFSET OUP ;显示字符串，输出提示
MOV AH,9
INT 21H
POP DX ;DX出栈
POP AX ;AX出栈
SUB AL,32 ;AL减去32，使大写转化为小写
;大小写之间的ASCII码值相差32
MOV DL,AL ;DOS中断显示结果
MOV AH,2
INT 21H
MAIN ENDP
CODE ENDS
END START
实验结果：

6、实验代码
DATA SEGMENT
YI DB 44H,33H,22H,99H,00H
ER DB 44H,33H,22H,99H,00H ;装载数据,必须有后面00H
SUM DB 5 DUP()
OUP DB '99223344H + 99223344H= ','$'

DATA ENDS
CODE SEGMENT
ASSUME CS:CODE,DS:DATA
MAIN PROC FAR
START: MOV AX,DATA
MOV DS,AX
MOV DX,OFFSET OUP ;显示字符串
MOV AH,9
INT 21H
LEA BP,YI ;在BP中装入YI的地址偏移量
LEA SI,ER ;在SI中装入ER的地址偏移量
LEA DI,SUM ;在DI中装入SUM的地址偏移量
MOV CX,05 ;计数初值
CLC ;进位位清零
NEXT: MOV AL,[BP] ;将YI中的数据赋给AL
MOV AH,[SI] ;将ER中的数据赋给BL
ADC AL,AH ;YI和ER中的数据带进位的相加
MOV [DI],AL ;将相加的结果保存在SUM中
INC SI
INC DI
INC BP
DEC CX
JNZ NEXT ;结果不为零，跳转到NEXT
;上面的程序已经将相加的结果存在了SUM中，下面的程序是将SUM中的结果转化为ASCII显示
MOV CH,05 ;计数器初值
NEXT1: MOV DH,[DI-1] ;将所得结果最高位赋给DH
MOV BX,02H
NEXT2: MOV CL,4
ROL DH,CL ;将DH循环右移四位
MOV AL,DH
AND AL,0FH ;将AL高位清零
CMP AL,09H ;与09H比较大小
JBE NEXT3 ;若小于，跳转至NEXT3
ADD AL,07H
NEXT3: ADD AL,30H ;加30H
MOV DL,AL
MOV AH,2 ;DOS中断显示
INT 21H
DEC BX
JNZ NEXT2
DEC DI
DEC CH
JNZ NEXT1 ;循环显示SUM中的值
MOV DL,'H' ;显示H
MOV AH,2
INT 21H
MAIN ENDP
CODE ENDS
END START
实验结果

五、分析与总结
通过实验熟练了8086的指令系统和基本的程序设计格式，实验中出现的各种
问题通过一步步的分析自行解决的过程，提高了对于各种语句、指令的运用熟练程
度

实验二 8255可编程并行接口实验
一、实验目的
1、 掌握8255芯片结构及工作方式；
2、 熟悉8255并行口扩展的编程。
二、实验设备
1、 Lab6000p实验教学系统；
2、 IBM-PC机
三、系统中8255模块
Lab6000p实验箱中的8255模块连线如图所示：

AD0～AD7、A0、A1、RESET、/WR、/RD已分别连至系统总线DB0～DB7、AB0、AB1、RESET、/IOW、/IOR；8255_CS、PA口、PB口、PC口引出留给用户连接。
四、实验内容和实验步骤
1、 8255基本输入输出方式――开关控制LED显示
1) 实验要求
开关拨上LED亮，开关拨下LED灭。
2) 电路连接

8255_CS连至地址译码/CS0，PA口连至LED电平显示模块，PB口连至开关电路。
3) 程序框图

4) 程序代码
mode equ 082h ; 方式0，PA，PC输出，PB输入
PortA equ 8000h ; Port A
PortB equ 8001h ; Port B
PortC equ 8002h ; Port C
CAddr equ 8003h ; 控制字地址
code segment
assume cs:code
Start:
mov al, mode
mov dx, CAddr
out dx, al ; 输出控制字
loop1: mov dx, PortB
in al, dx
mov dx, PortA
out dx, al
jmp loop1
code ends
end start
5) 实验步骤
[1] 在Lab6000p实验箱上完成连接电路；
[2] 开启计算机电源，开启Lab6000p实验箱电源；
[3] 启动WAVE6000软件；
[4] 确认WAVE6000与Lab6000p连接；
[5] 输入源代码；
[6] 编译源代码（F9）；
[7] 单步运行源代码（F8），观察每条指令执行结果；
[8] 连续运行程序（Ctrl+F9），上下拨动开关观察LED显示情况。
6) 问题思考
[1] 若8255_CS连至地址译码/CS4，程序该如何修改。
答：只要将8255四个端口A、B、C、控制口端口号依次更改为：0C000H, 0C001H, 0C002H, 0C003H

[2] 若PB口连至LED电平显示模块，PA口连至开关电路，程序该如何修改。
答：只要更改8255的方式控制字为：10010011H ;方式0 PA输入 PB、PC输出
2、 8255选通输入方式――开关控制LED显示
1) 实验要求
开关上的逻辑信号在选通信号有效时读入微处理器，并送到LED显示。
2) 提示
选通信号由单脉冲产生。
3) 程序代码
MODE EQU 10101110B
PORTA EQU 8000H
PORTB EQU 8001H
PORTC EQU 8002H
CADDR EQU 8003H
CODE SEGMENT
ASSUME CS:CODE
START: START PROC NEAR
MOV DX,CADDR
MOV AL,MODE
OUT DX,AL
SCAN: MOV DX,PORTB
IN AL,DX
MOV DX,PORTA
OUT DX,AL
JMP SCAN
START ENDP
CODE ENDS
END START

实验三8253可编程定时/计数器实验
一、实验目的
1、 掌握8253芯片结构及工作方式；
2、 熟悉8253可编程定时/计数器的编程。
二、实验设备
1、 Lab6000p实验教学系统；
2、 IBM-PC机
三、系统中8253模块
Lab6000p实验箱中的8253模块连线如图所示：

AD0～AD7、A0、A1、/WR、/RD已分别连至系统总线DB0～DB7、AB0、AB1、/IOW、/IOR；三个通道的OUT、GATE、CLK以及CS引出留给用户连接。
四、 实验内容和实验步骤
1、 8253计数实验
1) 实验要求
5个脉冲后LED0亮。
2) 电路连接

3) 程序代码
CONTROL equ 08003h
COUNT0 equ 08000h
COUNT1 equ 08001h
COUNT2 equ 08002h

code segment
assume cs:code
start proc near
mov al, 30h ; 通道0，方式0
mov dx, CONTROL
out dx, al
mov al, 4 ; 计数器初始值。
mov dx, COUNT0
out dx, al ; 低八位
mov al, 0
out dx, al ; 高八位
jmp $
start endp
code ends
end start
4) 实验步骤
[1] 在Lab6000p实验箱上完成连接电路；
[2] 开启计算机电源，开启Lab6000p
