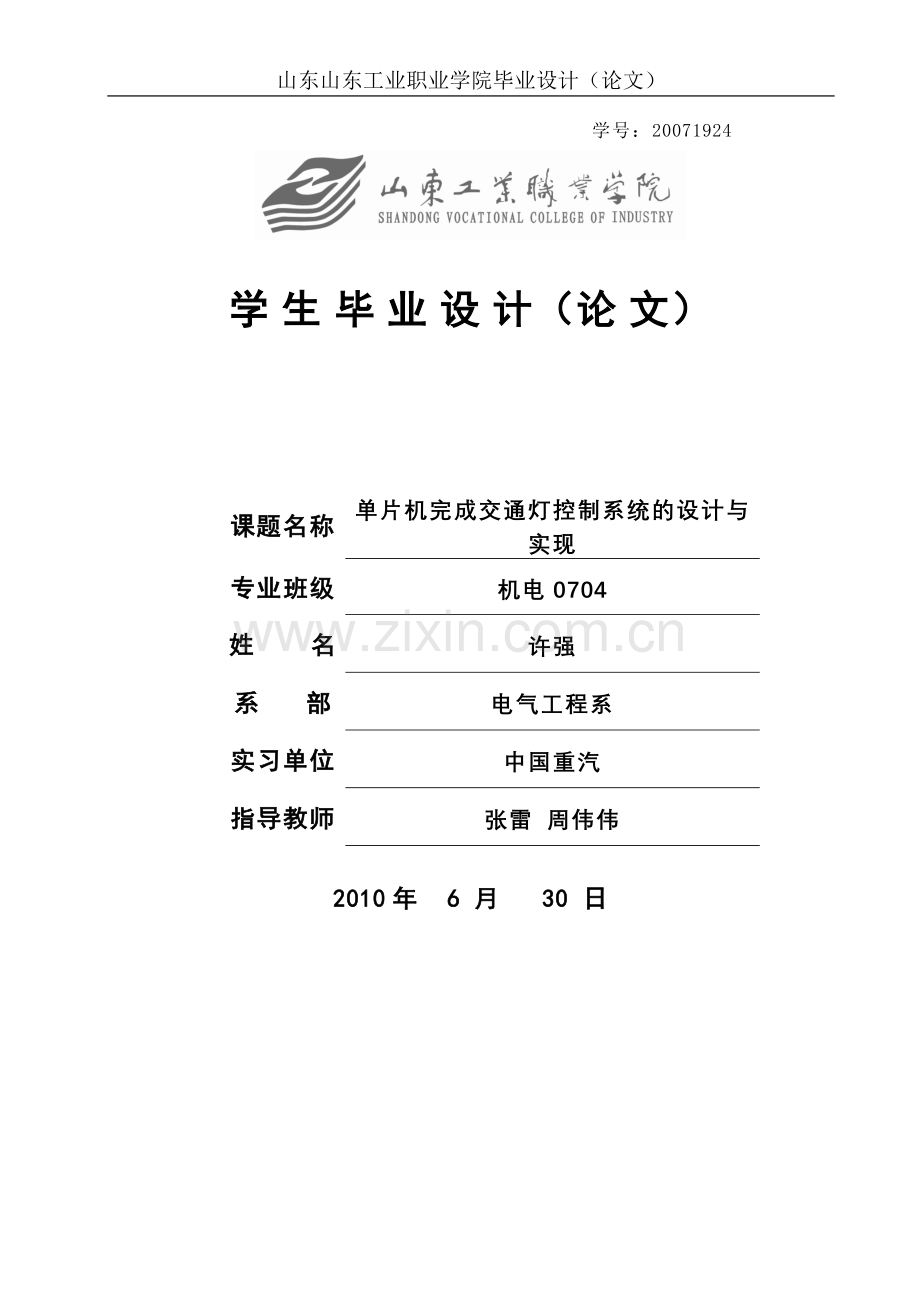

单片机完成交通灯控制系统的设计与实现.doc

山东工业职业学院毕业论文（毕业设计）
学号：20071924

学 生 毕 业 设 计（论 文）

课题名称
单片机完成交通灯控制系统的设计与实现
专业班级
机电0704
姓 名
许强
系 部
电气工程系
实习单位
中国重汽
指导教师
张雷 周伟伟

2010年 6 月 30 日

36

摘 要
交通控制系统是近现代社会随着物流、出行等交通发展产生的一套独特的公共管理系统。要保证高效安全的交通秩序，除了制定一系列的交通规则，还必须通过一定的科技手段加以实现。本文在对目前交通控制进行深入分析的基础上，运用检测传感、实时调整智能化控制的实现技术，将传感器监测、实时调整车辆通行时间的算法与单片机控制作用相结合，提出了基于单片机的交通控制系统设计方案。
8051单片机的交通灯控制系统由8051单片机、交通灯显示、LED倒计时、车流量检测及调整、违规检测、紧急处理、时间模式手动设置等模块组成。系统除基本交通灯功能外，还具有通行时间手动设置、可倒计时显示、急车强行通过、车流量检测及调整、交通异常状况判别及处理等相关功能。理论证明该系统能够简单、经济、有效地疏导交通，提高交通路口的通行能力。
本设计主要做了如下几方面的工作：一是确定系统交通控制的总体设计，包括，十字路口具体的通行禁行方案设计以及系统应拥有的各项功能，二是进行传感器的硬件电路、显示电路等的设计和基本功能要求。三是进行软件系统的设计，对于本系统，本人采用单片机汇编语言编写，总体上完成了软件的编写。
关键词：交通控制，传感检测，AT89C52，倒计时显示，异常状况判别及处理
目 录
摘 要 0
目 录 0
前 言 1
第一章 单片机概述 2
1.1单片机交通控制系统的选题背景 2
1.2单片机交通控制系统选题的现实意义 2
1.3国内外研究现状及其发展 4
1.3.1国内外交通控制技术 4
1.3.2交通控制存在的问题 4
1.4单片机交通控制系统主要研究的内容 5
第二章 单片机交通控制系统总体设计 6
2.1单片机交通控制系统通行方案设计 6
2.2单片机交通控制系统的功能要求 7
2.2.1倒计时显示 7
2.2.2 车流量检测及调整 7
2.2.3时间手动设置 8
2.2.4 紧急处理 8
2.2.5违规检测 8
2.3单片机交通控制系统的基本构成及原理 8
第三章 系统硬件电路的设计 10
3.1系统硬件总电路构成及原理 10
3.1.1系统硬件电路构成 10
3.1.2系统工作原理 10
3.2单片机的选择 12
3.2.1单片机的概述 12
3.2.2 AT89C52芯片的主要性能 12
3.2.3 AT89C52芯片的内部结构框图 12
3.2.4 AT89C52芯片最小系统 13
3.3其它硬件介绍及连接 14
3.3.1车流量检测电路及模拟 14
3.3.2违规检测电路及模拟 15
3.3.3八段LED数码管 16
3.3.4其它器件 17
第四章 系统软件程序的设计 19
4.1程序主体设计流程 19
4.2理论基础知识 20
4.2.1 定时器原理 20
4.2.2软件延时原理 20
4.2.3 中断原理 21
4.2.4红绿灯时间调整原理 21
4.3子程序模块设计 22
4.3.1按键扫描程序 22
4.3.2状态灯显示及判断 23
4.3.3 LED倒计时显示 23
4.3.4车流量检测中断服务子程序 24
4.3.5紧停及违规中断服务子程序 24
4.3.6红绿灯时间调整程序 25
4.3.7消抖动程序 26
4.4源程序 26
4.5系统软件调试 31
4.5.1 TKS仿真器 31
4.5.2集成开发环境KEIL 31
4.5.3系统软件调试 32
结 论 34
致 谢 35
参考文献 36

前 言
当今，红绿灯安装在各个道口上，已经成为疏导交通车辆最常见和最有效的手段。但这一技术在19世纪就已出现了。
1858年，在英国伦敦主要街头安装了以燃煤气为光源的红，蓝两色的机械扳手式信号灯，用以指挥马车通行。这是世界上最早的交通信号灯。1868年，英国机械工程师纳伊特在伦敦威斯敏斯特区的议会大厦前的广场上，安装了世界上最早的煤气红绿灯。它由红绿两以旋转式方形玻璃提灯组成，红色表示“停止”，绿色表示“注意”。1969年1月2日，煤气灯爆炸，使警察受伤，遂被取消。
电气启动的红绿灯出现在美国，这种红绿灯由红绿黄三色圆形的投光器组成，1914年始安装于纽约市5号大街的一座高塔上。红灯亮表示“停止”，绿灯亮表示“通行”。
1918年，又出现了带控制的红绿灯和红外线红绿灯。带控制的红绿灯，一种是把压力探测器安在地下，车辆一接近红灯便变为绿灯；另一种是用扩音器来启动红绿灯，司机遇红灯时按一下嗽叭，就使红灯变为绿灯。红外线红绿灯当行人踏上对压力敏感的路面时，它就能察觉到有人要过马路。红外光束能把信号灯的红灯延长一段时间，推迟汽车放行，以免发生交通事故。
信号灯的出现，使交通得以有效管制，对于疏导交通流量、提高道路通行能力，减少交通事故有明显效果。1968年，联合国《道路交通和道路标志信号协定》对各种信号灯的含义作了规定。绿灯是通行信号，面对绿灯的车辆可以直行，左转弯和右转弯，除非另一种标志禁止某一种转向。左右转弯车辆都必须让合法地正在路口内行驶的车辆和过人行横道的行人优先通行。红灯是禁行信号，面对红灯的车辆必须在交叉路口的停车线后停车。黄灯是警告信号，面对黄灯的车辆不能越过停车线，但车辆已十分接近停车线而不能安全停车时可以进入交叉路口。

第一章 单片机概述
1.1单片机交通控制系统的选题背景
随着人口快速的增多，交通工具的爆炸性的发展，以及道路资源的有限性，交通控制就应运而生，在人类的生活、工作环境中，交通扮演着极其重要的角色，人们的出行都无时不刻与交通打着交道。自18世纪工业革命以来，工业发展带动整个交通运输的发展，从而催生了单独的交通控制学问与管理机构。
交通控制系统是近现代社会随着物流、出行等交通发展产生的一套独特的公共管理系统。要保证高效安全的交通秩序，除了制定一系列的交通规则，还必须通过一定的技术手段加以实现。现代人类科学技术，特别是电子科学技术的发展和成熟能比较好的解决系统建立中硬软件方面要求的技术难题。目前，交通控制方面的研究能完全实现自动智能化，甚至将整个区域整合成一个统一的系统范围，还能根据正常时段以及特定突发时段的情况进行科学的自动调整。
交通对于社会的工业经济和人们的生活生产中有着十分重要的意义。随着单片机和传感技术的迅速发展，自动检测领域发生了巨大变化，交通自动监测控制方面的研究有了明显的进展，并且必将以其优异的性能价格比，逐步取代传统的交通控制措施。
1.2单片机交通控制系统选题的现实意义
城市道路交通自动控制系统的发展是以城市交通信号控制技术为前导，与汽车工业并行发展的。在其各个发展阶段，由于交通的各种矛盾不断出现，人们总是尽可能地把各个历史阶段当时的最新科技成果应用到交通自动控制中来，从而促进了交通自动控制技术的不断发展。
早在1850年，城市交叉口处不断增长的交通就引发了人们对安全和拥堵的关注。世界上第一台交通自动信号灯的诞生，拉开了城市交通控制的序幕，1868年，英国工程师纳伊特在伦敦威斯特敏斯特街口安装了一台红绿两色的煤气照明灯，用来控制交叉路口马车的通行，但一次煤气爆炸事故致使这种交通信号灯几乎销声匿迹了近半个世纪。1914年及稍晚一些时候，美国的克利夫兰、纽约和芝加哥才重新出现了交通信号灯，它们采用电力驱动，与现在意义上的信号灯已经相差无几。1926年英国人第一次安装和使用自动化的控制器来控制交通信号灯，这是城市交通自动控制的起点。
早期的交通信号灯使用“固定配时”方式实行自动控制，这种方式对于早期交通流量不大的情况曾起过一定的作用。但随着汽车工业的发展、交通流量增加、随机变化增强，采用以往那种单一模式的“固定配时”方式已不能满足客观需要，于是一种多时段多方案的信号控制器开始出现并逐步取代了传统的只有一种控制方案的控制器。
20世纪30年代初，美国最早开始用车辆感应式信号控制器，之后是英国，当时使用的车辆检测器是气动橡皮管检测器。车辆感应控制器的特点是它能根据检测器测量的交通流量来调整绿灯时间的长短，使绿灯时间更有效地被利用，减少车辆在交叉口的时间延误，比定时控制方式有更大的灵活性。车辆感应控制的这一特点刺激了车辆检测器技术的发展。继气动橡皮管式检测器之后，雷达、超声波、光电、地磁、电磁、微波、红外以及环形线圈等检测器相继问世。当今在城市道路交通自动控制、交通监测和交通数据采集系统中，应用最广的是环形线圈车辆检测器。超声波检测器主要在日本等少数国家得到广泛应用。
计算机技术的出现为交通控制技术的发展注入了新的活力，更是实现了以一个城市或者更大地域，而非简单的一个路口的交通总体控制系统。1952年，美国科罗拉多州丹佛市首次利用模拟计算机和交通检测器实现了对交通信号机网的配时方案自动选择式信号灯控制，而加拿大多伦多市于1964年完成了计算机控制信号灯的实用化，建立了一套由IBM650型计算机控制的交通信号协调控制系统，成为世界上第一个具有电子数字计算机城市交通控制系统的城市。这是道路交通控制技术发展的里程碑。
可以说，在近百年的发展中，道路交通信号控制系统经历了手动到自动，从固定配时到灵活配时，从无感应控制到有感应控制，从单点控制到干线控制，从区域控制到网络控制的长远过程。
交通控制研究的发展，旨在解决人类交通因需求的增多而日益繁重带来的问题，局限于道路建设的暂时不足和交通工具的快速增长，就要使更多的车辆安全高效的利用有限的道路资源，避免因无序和抢行等无控制原因造成的不必要阻塞甚至瘫痪，另外，针对整个交通线路车辆的多少实时调整和转移多条线路的分流也十分必要。
交通网络是城市的动脉，象征着一个城市的工业文明水平。交通关系着人们对于财产，安全和时间相关的利益。具有优良科学的交通控制技术对资源物流和人们出行都是十分有价值的，保证交通线路的畅通安全，才能保证出行舒畅，物流准时到位，甚至是生命通道的延伸。
1.3国内外研究现状及其发展
1.3.1国内外交通控制技术
当前世界各国广泛使用的最具代表性却有实施的城市道路交通信号控制系统有英国的TRANSYT与SCOOTS交通控制系统和澳大利亚的SCATS系统。
在信号机的发展历程中，自适应理论一直受到各研究机构的欢迎，比如上面所述的SCOOTS和SCATS系统。最近几年，国外仍偏向于引进自适应理论来对交通信号控制系统进行研制，特别是美国有十几个大学或研制机构正在研制自适应交通信号控制系统，，具有代表性的有美国亚利桑那大学研制的RHODES。
我国交通领域的发展起步较晚，基本是从新中国建国之后，随着各方面的条件的成熟以及社会发展的要求，才建立及健全交通控制系统的。
城市交通是一个高度综合而又复杂的问题，必须从政策，机构，体制，管理，收费价格，基础设施建设和投资各个方面同时入手解决。我国城市经济和社会的高速发展使得社会对交通的需求急剧增加。也对此提出了严峻的挑战，一句城市发展的规划，建设以及运行原照，在广泛借鉴和吸取国外先进经验的基础上，建立并完善适合我国国情的城市交通系统
1.3.2交通控制存在的问题
我国城市交通运输的现状和存在的问题，借鉴国外城市交通管理的先进经验，强调建立城市交通管理体制的重要性，提出加强城市交通研究的交通规划，建立稳定的交通基础设施建设的资金出道，实行公交优先政策，建立先进的交通信息系统等对策。
随着城市机动车增长速度的加快。1994年卧轨城市机动车保有量已接近500完辆。20世纪90年代以来，经济的发展加快，从1985年到1995年，机动车增长率达13%左右，近几年更是增多。
然而，在此同时，城市道路建设规模也在加大，我国城市普遍存在道路密度，道路面积率偏低的问题，这是我国城市哟其是大城市有机的一个重要原因。我国城市道路的密度只有6.8km每平方千米，而在20世纪80年代，世界发达国家就已到达20km每平方千米。20世纪90年代，我国部分城市道路面积率，北京为5.9%，上海为6.4%，而国外东京为13.8%，巴黎为25%，普遍高于我国。近几年，国家虽不断加大城市道路建设的力度，但仍赶不上车辆的增长速度，且与世界其他国家相比，差距仍很大。
出租车以及公交的发展运营情况并不尽如人意，虽然车辆和线路长度增长，但运营速度成了瓶颈，新增的运力被运输效率低下所抵消。
交通管理方面水平还欠发展，随着交通需求越来越旺盛，而我国城市中小交通管理和交通安全的现代化设施却做得不足。在车辆，道路和交通管理系统，城市交通信号控制系统，城市交通管制中应用人工智能技术，信息 采集和信息提供技术等方面都与发达国家有很大差距。近几年，虽然有部分城市研究和引进一些国外先进的交通信号管理系统，但是由于交通管理设施不足等原因，我国交通事故率居高不下。城市车流行驶速度逐年下降，目前不少城市交通运量年年增长，但运输速度普遍下降，这都源于交通通行不佳。
1.4单片机交通控制系统主要研究的内容
基于整个交通控制系统的发展情况，本设计主要进行如下方面的研究：用智能，集成，且功能强大的单片机芯片为控制中心，设计出一套十字路口的交通控制系统，以指挥该路口的实时通行状态。
本设计主要做了如下几方面的工作：
一是确定系统交通控制的总体设计，包括，十字路口具体的通行禁行方案设计以及系统应拥有的各项功能，在这里，本设计除了有信号灯状态控制能实现基本的交通功能，还增加了倒计时显示提示，基于实际情况，又要求了对车流量检测及自调整模拟功能，违规检测及处理，紧急状况处理和键盘可设置等强大功能。
二是进行智能传感器的硬件电路，显示电路等的设计对各器件的选择及连接，大体分配各个器件及模块的基本功能要求。
三是进行软件系统设计，对本系统，本人采用单片机汇编语言编写，对单片机内部结构和工作情况做了充足的研究，了解定时器，中断以及延时原理，总体上完成了软件的编写。

第二章 单片机交通控制系统总体设计
2.1单片机交通控制系统通行方案设计
设在十字路口，分为东西向和南北向，在任一时刻只有一个方向通行，另一方向禁行，持续一定时间，经过短暂的过渡时间，将通行禁行方向对换。其具体状态如下图所示。说明：黑色表示亮，白色表示灭。交通状态从状态1开始变换，直至状态6然后循环至状1，周而复始，即如图2.1所示：直至状态6然后循环至状态1，通过具体的路口交通灯状态的演示分析我们可以把这四个状态归纳如下：

图2.1 交通状态
◆东西方向红灯灭，同时绿灯亮，南北方向黄灯灭，同时红灯亮，倒计时20秒。此状态下，东西向禁止通行，南北向允许通行。
◆东西方向绿灯灭，同时黄灯亮，南北方向红灯亮，倒计时2秒。此状态下，除了已经正在通行中的其他所以车辆都需等待状态转换。
◆南北方向红灯灭，同时绿灯亮，东西方向黄灯灭，同时红灯亮，倒计时20秒。此状态下，东西向允许通行，南北向禁止通行。
◆南北方向绿灯灭，同时黄灯亮，东西方向红灯亮，倒计时2秒。此状态下，除了已经正在通行中的其他所以车辆都需等待状态转换。
下面我们可以用图表表示灯状态和行止状态的关系如下：

状态1
状态3
状态4
状态6
东西向
禁行
等待变换
通行
等待变换
南北向
通行
等待变换
禁行
等待变换
东西红灯
1
1
0
0
东西黄灯
0
0
0
1
东西绿灯
0
0
1
0
南北红灯
0
0
1
1
南北绿灯
1
0
0
0
南北黄灯
0
1
0
0

表2.1 交通状态及红绿灯状态
东西南北四个路口均有红绿黄3灯和数码显示管2个，在任一个路口，遇红灯禁止通行，转绿灯允许通行，之后黄灯亮警告行止状态将变换。状态及红绿灯状态如表2.1所示。说明：0表示灭，1表示亮。
2.2单片机交通控制系统的功能要求
本设计能模拟基本的交通控制系统，用红绿黄灯表示禁行，通行和等待的信号发生，还能进行倒计时显示，车流量检测及调整，交通违规处理和紧急处理等功能。
2.2.1倒计时显示
倒计时显示可以提醒驾驶员在信号灯灯色发生改变的时间、在“停止”和“通过”两者间作出合适的选择。驾驶员和行人普遍都愿意选择有倒计时显示的信号控制方式，并且认为有倒计时显示的路口更安全。倒计时显示是用来减少驾驶员在信号灯色改变的关键时刻做出复杂判断的1种方法，它可以提醒驾驶员灯色发生改变的时间，帮助驾驶员在“停止”和“通过”两者间作出合适的选择 。
2.2.2 车流量检测及调整
随着我国经济建设的蓬勃发展，城市人口和机动车拥有量在急剧增长，交通流量日益加大，交通拥挤堵塞现象日趋严重，交通事故时有发生。车辆检测器作为智能交通系统的基本组成部分，在智能交通系统中占有重要的地位。现阶段，车辆检测器检测方式有很多，各有其优缺点，如红外线检测器、地磁检测器、机械压电检测器，磁频检测器、波频检测器、视频检测器等。一般车流量检测器采用传感器+单片机+外围器件来实现。 而且，目前国内使用的红绿灯都是固定的红绿灯时间，并自动切换。红灯时间和绿灯时间，是根据道口东西向和南北向的车流量，利用统计方法确定的。交通警察不断观察十字路口的两个方向，根据车辆密度和流速决定是否切换红绿灯，以保证最佳的道路交通控制状态。
2.2.3时间手动设置
除系统根据车流量自动控制调整，也可以通过键盘进行手动设置，增加了人为的可控性，避免自动故障和意外发生，并再紧急状态下，可设置所有灯变为红灯。键盘是单片机系统中最常用的人机接口，一般情况下有独立式和行列式两种。前者软件编写简单，但在按键数量较多时特别浪费I／0口资源，一般用于按键数量少的系统。后者适用于按键数量较多的场合，但是在单片机I／0 口资源相对较少而需要较多按键时，此方法仍不能满足设计要求。本系统要求的按键控制不多，且I／0口足够，可直接采用独立式。
2.2.4 紧急处理
交通路口出现紧急状况在所难免，如特大事件发生，救护车等急行车通过等，我们都必须尽量允许其畅通无阻，毕竟在这种情况下是分秒必争的，时时刻刻关系着公共财产安全，个人生死攸关等。由此在交通控制中增设禁停按键，就可达到想此目的。
2.2.5违规检测
交通规则必须人人遵守，但是违反规则，如闯红灯等，也时有发生，交警等交通管理人员虽然可以进行实时监管，但是耗费精力，在路口设置检测传感器就可以进行自动的警报提示。
2.3单片机交通控制系统的基本构成及原理
单片机设计交通灯控制系统，可用单片机直接控制信号灯的状态变化，基本上可以指挥交通的具体通行，当然，接入LED数码管就可以显示倒计时以提醒行使者，更具人性化。本系统在此基础上，加入了违规检测电路和车流量检测电路为单片机采集数据，单片机对此进行具体处理，及时调整控制指挥，为了超越视觉指挥的局限性，同时接上蜂鸣器，在听觉上加强了指挥提醒作用。

图2.2 系统的总体框图
据此，本设计系统以单片机为控制核心，连接成最小系统，由车流量检测模块，违规检测模块，和按键设置模块等产生输入，信号灯状态模块，LED倒计时模块和蜂鸣器状态模块接受输出。系统的总体框图如上所示。
键盘设置模块对系统输入模式选择及具体通行时间设置的信号，系统进入正常工作状态，执行交通灯状态显示控制，同时将时间数据倒计时输入到LED数码管上实时显示。在此过程中还要实时捕捉违规检测和紧急按键信号，以达到对异常状态进行实时控制的目的。急停按键和违规检测随时调用中断。
在模式选择上，若为自动模式，将不断调用车流量检测模块对车流量进行检测统计，到达一定时间将修正通行时间一满足不同路况的需要。

第三章 系统硬件电路的设计
3.1系统硬件总电路构成及原理
实现本设计要求的具体功能，可以选用AT89C52单片机及外围器件构成最小控制系统，12个发光二极管分成4组红绿黄三色灯构成信号灯指示模块，8个LED东西南北各两个构成倒计时显示模块，车流量检测传感器采集流量数据，光敏传感器捕获违规信号，若干按键组成时间设置和模式选择按钮和紧急按钮等，以及用1个蜂鸣器进行报警。
3.1.1系统硬件电路构成
本系统以单片机为核心，组成一个集车流量采集、处理、自动控制为一身的闭环控制系统。系统硬件电路由车流量检测电路、单片机、违规检测电路，状态灯，LED显示，按键，蜂鸣器组成。其具体的硬件电路总图如图3.1所示。
其中P0，P1，用于送显两片LED数码管，P2用于控制红绿黄发光二极管，XTAL1和XTAL2接入晶振时钟电路，REST引脚接上复位电路，P3.2即INT1接违规检测电路和紧停／东西时间设置键J，P3.3即INT1接车流量检测电路，P3.6接南北时间设置键S，P3.7接自动模式选择／返回键F，P3.4接蜂鸣器。
3.1.2系统工作原理
系统上电或手动复位之后，系统等待模式选择设置键按下，模式分两种：红绿灯时间自动和红绿灯时间设置。若此时F键按下，则设置为自动模式，若此时按下的是S键，则设置为时间设置模式，依次按S若干次，J键若干次可设置好两个方向的红绿灯时间，再按F键确认。其实这个过程就是将存储时间值的寄存器进行设置，以及标志是否要进行车流量检测及调整。
接下来，系统必须先显示状态灯及LED数码管，将状态码值送显P2口，将要显示的时间值的个位和十位分别送显P0和P1口，在此同时以50ms为周期，用软件方法计时1秒，到达1s就要将时间值减1，刷新LED数码管。
时间到达一个状态所要全部时间，则要进行下一状态判断及衔接，并装入次状态的相应状态码值以及时间值，
当然，还要开启两个外部中断，其一为违规信号或禁停信号输入，一旦信号有效，中断开始，进入中断服务子程序，开启蜂鸣器禁止全部通行，当按下F键，中断结束返回。其二为车流量检测信号输入，若检测到车辆经过，进入相应的中断子程序，将存储车流量的寄存器加1，然后中断结束返回。
每满一个状态循环周期，若为自动模式，则须将检测到的车流量数据处理一次，判断两个方向的交通轻重缓急状况，再调整下次状态循环的红绿灯时间，以达到自动控制的目的。

图3.1 基于单片机的交通灯控制系统电路图
3.2单片机的选择
3.2.1单片机的概述
单片微型计算机简称单片机，又称微控制器，嵌入式微控制器等，属于第四代电子计算机。它把中央处理器、存储器、输入/输出接口电路以及定时器/计数器集成在一块芯片上，从而具有体积小、功耗低、价格低廉、抗干扰能力强且可靠性高等特点，因此，适合应用于工业过程控制、智能仪器仪表和测控系统的前端装置。正是由于这一原因，国际上逐渐采用微控制器(MCU)代替单片微型计算机(SCM)这一名称。“微控制器”更能反映单片机的本质，但是由于单片机这个名称已经为国内大多数人所接受，所以仍沿用“单片机”这一名称。
单片机的主要特点有：
1)具有优异的性能价格比。
2)集成度高、体积小、可靠性高。
3)控制功能强。
3.2.2 AT89C52芯片的主要性能
芯片AT89C52是ATMEL公司生产的带2K字节快闪存储器的8位单片
机。它具有如下的一些特性：
★指令和89C51产品兼容 ★内含2K字节可重复编程快闪存储器
★耐久性1,000写/擦除周期 ★2.7V~6V的工作电压范围
★全静态操作0Hz~24MHz ★二级程序存储器加锁
★内含128*8位内部RAM ★15根可编程I/0引线
★2个16位的计数器/定时器 ★6个中断源
★带有可编程串行通讯口 ★可直接驱动LED输出
★片内模拟电压比较器 ★低功耗空载和掉电方式
另外,该单片机还具有体积小,价格低等特点。
3.2.3 AT89C52芯片的内部结构框图
AT89C52是一带有2K字节快闪可编程可擦除存储体(EEPROM)的低电压、高性能8位CMOS微型计算机。它采用ATMEL的高密非易失存储技术制造并和工业标准MCS—51指令集和引脚结构兼容。通过在单块芯片上组合通用的CPL1和快闪存储器，ATMEL公司生产的AT89C52是一强劲的微型计算机，它对许多嵌入式控制的应用，提供了一种高度灵活和成本低的解决办法。图3.2为AT89C52的内部结构框图。

图3.2 AT89C2051内部结构图
3.2.4 AT89C52芯片最小系统
一个最简单的单片机系统包括晶振、复位、电源、系统的输入控制、输出显示，以及其他外围模块(如通信、数据采集等)。
（1）时钟电路
首先介绍一下单片机的晶振电路，即时钟电路。单片机的工作流程，就是在系统时钟的作用下，一条一条地执行存储器中的程序。单片机的时钟电路由外接的一只晶振和两只起振电容，以及单片机内部的时钟电路组成，晶振的频率越高，单片机处理数据的速度越快，系统功耗也会相应增加，稳定性也会下降。单片机系统常用的晶振频率有6MHz、11．0592MHz、12MHz、本系统采用11．0592MHz晶振，电容选22pF或30pF均可。
（2）复位电路
系统刚上电时，单片机内部的程序还没有开始执行，需要一段准备时间，也就是复位时间。一个稳定的单片机系统必须设计复位电路。当程序跑飞或死机时，也需要进行系统复位。复位电路有很多种，有上电复位，手动复位等。
(3) EA脚的功能及接法
单片机的EA脚控制程序从内部存储器还是从外部存储器读取程序。由于现在单片机内部的flash容量都很大，因此基本都是从内部的存储器读取程序，即不需要外接ROM来存储程序，因此，EA脚必须接高电平。
本设计中复位方式采用上电∕按键手动复位方式，时钟采用内部时钟。如下图3.3所示。

图3.3 本系统复位与时钟方式
3.3其它硬件介绍及连接
3.3.1车流量检测电路及模拟
为了达到对红绿灯的时间控制，需要对道路上的车流量进行检测。当前比较流行的车流量检测器件，是一种自感式的车辆传感器。其工作原理是当车辆经过传感器时，引起其自感的变化，考虑到单片机系统的便利性，本次设计用一种手动的操作方式，即车流量的检测电路用拨断开关代替。其基本思路为：当车流量大时，有拨断开关送出一个高电平。另外，再单片机和坡度按开关之间加了光电隔离。下面叫简绍光电隔离，以TLP550为例。
TLP550是日本东芝公司生产的一款光耦，该光耦没有和基极连接，适合与再噪声比较大的环境中应用。TLP550的工作原理如下：当2.3叫的电压为正，且能时发光二极管正常发光时，控制的发光二极管发光，使得输出端的光敏二极管导通。这样输出端的基极相当于与8引脚连接，其电平为高，使得三极管导通，及5.6两个引脚导通。由于5引脚接地，这样输出端6叫就为低电平。再实际使用中，6.8引脚通常会连接一个电阻。这样当2.3引脚的电压不足使发光二级光发光时，输出端三极管就不到同，就相当于输出端6引脚通过一个电阻接到了8脚上。相对于后面的连接电路来书，其为高电平。这样就可以通过控制2.3引脚之间的电压，来控制输出6引脚的电平，达到电压耦合的隔离的作用。车流量检测电路如下图3.4所示。

图3.4 车流量检测电路
基于光电隔离的作用，再加上拨断开关和LED，为了避免干扰信号，可以加入光电耦合器。如图所示，当开关状态如图所示时，LED点亮，同时低电平被单片机捕获。当开关拨下时LED熄灭，同时高点平被单片机捕获，这样单片机通过捕获的电平状态做出相应的控制，与LED的状态即车流量的状态互相配合协调。
3.3.2违规检测电路及模拟
在红灯和黄灯期间，车辆是禁行的，为了对那些违反规则的车辆进行检测，可使用超声波车辆传感器。但是，用于受到条件的限制，本系统设计中只是使用了普通光敏二极管。

图3.5 违规检测电路
其基本设计思想是：将光敏二极管放在停车线上，当车辆行驶过将光敏二极管遮住，这样，光敏二极管就不导通，单片机检测到这一信号执行警报操作。违规检测电路如下图3.5所示。
但是除了使用光敏二极管，还需使用三极管，三极管的型号是9031.由于普通光敏二极管的开关特性不太好，所以设计在电路中加入了三极管作为开关。由于普通光敏二极管在导通的情况下的电阻都能达到0.5-1K，所以在设计中将光敏二极管直接连到了电源上。同时三极管还可以起到一定的隔直作用。当光敏二极管关闭时，三极管的基极为低电平，基极与发射基之间的电压为零，三极管关断，检测口的电压为高电平。同理，当光敏二极管导通时，三极管的基极电压为高，基极与发射极之间的电平为高，三极管导通，检测口的电压为低电平。基于此就可以检测是否有违规车辆了。
3.3.3八段LED数码管
LED显示屏作为大型显示设备的一种，具有亮度高、价格低、寿命长、维护简便等优点。LED数码管的结构简单，分为七段和八段两种形式，也有共阳和共阴之分。以八段共阳管为例，它有8个发光二极管(比七段多一个发光二极管，用来显示sP，即点)，每个发光二极管的阳极连在一起，如图3.6所示。这样，一个LED数码管就有I根位选线和8根段选线，要想显示一个数值，就要分别对它们的高低电平来加以控制。为方便起见，本文主要讨论共阳八段LED数码显示管，其他类形的显示管与其类似。

图3.6 LED数码管
LED 灯的显示原理:通过同名管脚上所加电平的高低来控制发光二极管是否点亮而显示不同的字形，如 dp，g,f,e,d,c,b,a全亮显示为８，采用共阳极连接驱动代码，代码表如下表3.1所示。

显示数值
dp,g,f,e,d,c,b,a
驱动代码
0
11010000
C0H
1
11111001
F9H
2
10100100
A4H
3
10110000
B0H
4
10011001
99H
5
10010010
92H
6
10000010
82H
7
11111000
F8H
8
10000000
80H
9
10010000
90H
表3.1 驱动代码表
相应在程序软件上，可以通过调用程序给定的秒值经过特定计算算出需要显示的个位和十位，然后有DPTR调取LEDMAP的代码。
LED8段数码管的设置为每个方位上的一对2为显示器。四个方位上总共用8个LED接在单片机的IO口上。虽然路口不一样，但是显示的时间在数字上是一样的，所以两边连接的IO口是对称的。如图3.7所示，其中A，B分别是P0，P1的网络标号。

图3.7 LED连接图
3.3.4其它器件
（1）发光二极管
根据本设计的特点，红绿灯的显示不可少，红绿灯的显示采用普通的发光二极管。每个方向上设置红绿黄灯，总共4组。如果东西红灯亮，那南北方向就是绿灯亮，反之亦然，所以在硬件上连接图上也是对称分布的，如下图3.8所示。

图3.8 信号灯的连接
（2）蜂鸣器
本设计采用一般蜂鸣器，蜂鸣器使用PNP三极管进行驱动控制，当P1.0引脚输出为低电平，PNP导通，蜂鸣器蜂鸣；当P0.1引脚输出高电平时，PNP截止，蜂鸣器停止蜂鸣。如下图3.9所示

图3.9 蜂鸣器连接
（3）按键控制
本设计设置了有3个键：S键P3.2，J键P3.2，F键P3.7。每个按键一端接地，另一端接上拉电阻。低电平有效，当按键按下端口接地，单片机捕获到低电平，从而知道相应的输入信息。如下图3.10所示。

图3.10 按键示意图
第四章 系统软件程序的设计
4.1程序主体设计流程
全部控制程序实际上分为若干模块：键盘设置处理程序，状态灯控制程序，LED显示程序，消抖动延时程序，次状态判断及处理程序，紧停或违规判断程序，中断服务子程序，车流量计数程序，红绿灯时间调整程序等。
整个软件程序方面主要分两大部分：按键处理程序和50ms扫描程序。流程图如图4.1所示。

图4.1 系统总流程图
首先是按键处理程序，89C51通过对IO扫描，确定是否有键按下，再判断具体是那个键按下，根据键值跳转到按键处理程序。按键处理结果可设置两种工作模式：红绿灯时间设置模式和红绿灯时间自动模式，次程序相当于系统的模式设置，若想重新设置则要按下复位键。设置过后进入50ms扫描程序。
50ms扫描程序开始后，先刷新显示模块，若为自动模式则接下来要计数车流量，然后扫描紧停信号和违规信号，若捕获则调用中断，中断服务子程序主要启动蜂鸣器，直至恢复键按下。50ms已到则重新扫描。扫描20次之后计时到达1s则时间数据减1，在显示模块中修改显示缓冲区内容。在半个状态对换时，车流量计数程序在一个状态变换循环先后计数两个方向的车流量，然后调用红绿灯时间调整程序，更新红绿灯时间。当前状态时间已到，则判断其状态装入相应数据，然后进入下一状态。
4.2理论基础知识
4.2.1 定时器原理
定时器工作的基本原理其实就是给初值，让它不断加1直至减完为模值，这个初值是送到TH和TL中的。它是以加法记数的，并能从全1到全0时自动产生溢出中断请求。因此，我们可以把计数器记满为零所需的计数值，即所要求的计数值设定为C，把计数初值设定为TC 可得到如下计算通式：
TC=M-C
式中，M为计数器模值。计数值并不是目的，目的是时间值，设计1次的时间，即定时器计数脉冲的周期为T0，它是单片机系统主频周期的12倍，设要求的时间值为T，则有C=T／T0。计算通式变为：
T=（M－TC）T0
模值和计数器工作方式有关。在方式0时M为8192；在方式1时M的值为65536；在方式2和3为256。就此可以算出各种方式的最大延时。如单片机的主脉冲频率为12MHZ，经过12分频后，若采用方式０最大延时只有8.129毫秒，采用方式１最大延时也只有65.536毫秒。这就是为什么扫描周期为50ms的原因，
若使用软件则会耽搁程序流程，显然不可行。相反，时间计时方面却不可能只用计数器，因为显然１秒钟已经超过了计数器的最大定时间，所以我们还必须采用定时器和软件相结合的办法才能解决这个问题。
4.2.2软件延时原理
MCS-51的工作频率为12MHZ，机器周期与主频有关，机器周期是主频的12倍，所以一个机器周期的时间为12*（1/12MHZ）=1us。我们可以知道具体每条指令的周期数，这样我们就可以通过指令的执行条数来确定1秒的时间，但同时由于单片机的运行速度很快其他的指令执行时间可以忽略不计。
我们设定一个初值为20的软件计数器和使T0定时50毫秒。这样每当T0到50毫秒时CPU就响应它的溢出中断请求，进入他的中断服务子程序。在中断服务子程序中，CPU先使软件计数器减１，然后判断它是否为零。为零表示１秒已到。设定定时器需要定时50毫秒，故T0必须工作于方式１。要求初值：TC=M-T*T0=216-50ms/1us=15536=3CBOH，程序如下：
……
WAIT: JNB TF0,WAIT1
CLR TF0
MOV TH0,#01H
MOV TL0,#0B01H
DJNZ R2,WAIT
……
4.2.3 中断原理
本系统主要使用了外部中断，中断信号有引脚INT0和INT1输入，低电平有效，CPU每个时钟周期都会检测INT0和INT1上的信号，8051允许外部中断以电平方式或负边沿方式两种中断方式输入中断请求信号，可由用户通过设置TCON中IT0和IT1位的状态来实现。以IT0为例，IT0=0，为电平触发方式，IT0=1，为负边沿触发方式，本设计采用电平方式，IE0为其中
