某110kV变电站电气一次部分设计.doc

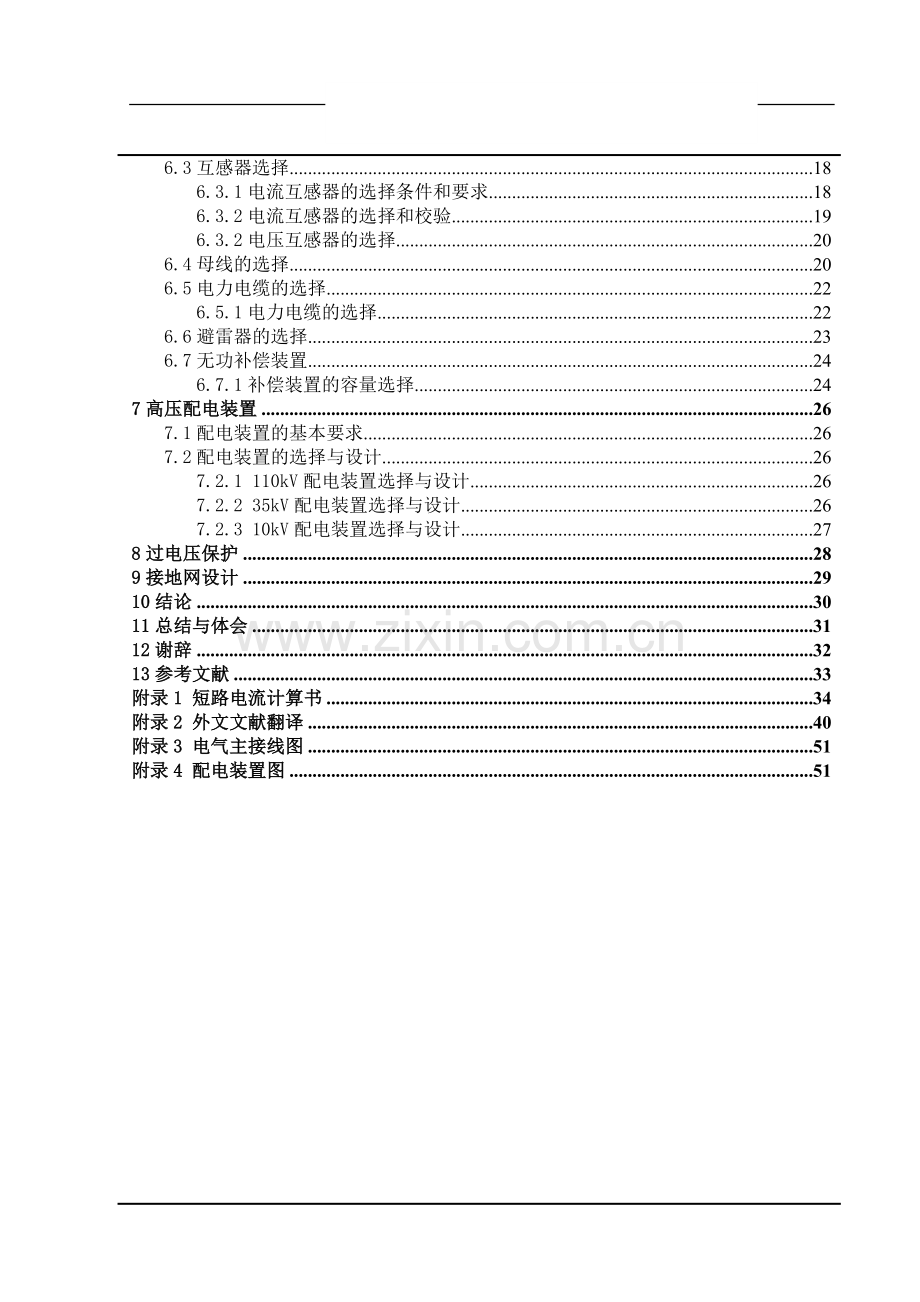

目录1前言12变电站的原始资料32.1变电站的规模32.2系统情况32.3负荷数据42.3.1 35kV侧负荷（kW）42.3.2 10kV侧负荷（kW）42.4变电站所在地区温度43电气主接线的选择53.2电气主接线设计的基本要求53.1电气主接线设计的原则53.2 主接线的基本形式和特点63.3主接线方案的选择63.3.1 110kV侧电气主接线63.3.2 35kV侧电气主接线73.3.3 10kV侧电气主接线84负荷计算和主变压器选择94.1负荷计算94.1.1 35kV侧负荷计算94.1.2 10kV侧负荷计算94.2 主变压器的选择94.2.1主变压器选择原则104.2.2主变压器容量的选择104.2.3主变压器型式的选择114.3站用变压器的选择114.3.1站用变压器的台数确定114.3.2站用变压器的容量确定114.3.3站用变压器的型号确定115变电站短路电流计算135.1短路故障发生的原因135.2短路故障的危害135.3短路电流计算规定135.4短路电流计算步骤146主要电气设备的选择156.1高压断路器的选择156.1.1高压断路器选择的条件156.1.2高压断路器的选择和校验156.2隔离开关的选择176.2.1隔离开关选择的条件和要求176.2.2隔离开关的选择和校验176.3互感器选择186.3.1电流互感器的选择条件和要求186.3.2电流互感器的选择和校验196.3.2电压互感器的选择206.4母线的选择206.5电力电缆的选择226.5.1电力电缆的选择226.6避雷器的选择236.7无功补偿装置246.7.1补偿装置的容量选择247高压配电装置267.1配电装置的基本要求267.2配电装置的选择与设计267.2.1 110kV配电装置选择与设计267.2.2 35kV配电装置选择与设计267.2.3 10kV配电装置选择与设计278过电压保护289接地网设计2910结论3011总结与体会3112谢辞3213参考文献33附录1 短路电流计算书34附录2 外文文献翻译40附录3 电气主接线图51附录4 配电装置图51 1前言随着我国经济社会的迅速发展，用电量需求不断增加，电力负荷缺口逐渐扩大，对电力系统的安全运行以及国民经济的健康有序的发展构成了威胁。因此，国家不仅加大发电装机容量的投入，也积极支持电网配电设备的建设。与此同时，随着城市化的快速推进，为了解决城市用电负荷问题，越来越多的无人值班的室内变电站应运而生，显示出旺盛的生命力和优越性。在寸土寸金的城市土地上，合理的投资和建设一个变电站不但要考虑到其基本功能，并且要与周围的环境相适应，尽量减少对周围城市居民的正常生活的干扰，还得要进一步考虑其扩建的可能性。变电站在电力系统中承担的角色十分重要，因而必须得有极高的可靠性，安全性。进入新世纪，特别是近几年来，我国电力设备生产行业的技术和产品有了较大的提升，各种型号的设备产品达到国际先进水平，关键技术与国际间距离拉近，这样，合格安全的电力设备就保证了变电站的可靠运行。电力是个投入资金十分巨大，考察建设工期较长的行业，我国技术水平出色的电气设备对电网投资成本的降低，节约占地，节省人力，保证系统稳定起了很重要的作用。现在城市的迅速发展，城市用地面积的紧张,这对城市内的变电站的规划和设计、电气设备先进水平提出了很高的要求，全封闭组合电器的应用为缓解上述问题起到了积极作用。同时，随着现代通信技术的水平的不断提高，变电站综合自动化程度的不断提升，继而实现了变电站的无人值守，这使得当今智能变电站成为现代电力系统新的发展方向和趋势。纵观国内外的研究现状：国家电网公司在国家电网公司“十二五”科技发展规划中明确提出在十二五期间要研究、实施示范智能变电站。对于我国智能变电站的建设，有的地方已经开始建设，其技术基本成熟，但是有的还尚且处于研究发展阶段。如：(1)一次设备智能化的实践：目前已有应用。(2)二次功能网络化的实践：目前已有工程应用。(3)设备状态检修的实践：智能一次设备状态检修的实践，继电保护二次设备状态检修的实践。(4)站内智能高级应用方案研究：智能告警及分析决策经济运行与优化控制等。(5)分布协同智能控制与智能保护研究 (6)主变压器应用新型光栅式温度在线监控系统(7)GIS组合电气应用SF6压力、微水在线监测系统。国外的智能变电站的发展：国外的变电站智能化的发展是从上个世纪七八十年代开始的，以著名的德国Siemens公司为例，该公司于1985年投运了第一套变电自动化系统，该系列的变电站综合自动化系统上个世纪九十年代左右在中国大陆正式投运。这个系统结构有两类：一类是全分布式系统；另一类是集中与分布式相结合的系统。20世纪90年代，日本在多座变电站首次采用了以计算机在线监控为技术手段的运行系统，使得其告别了人为的监控，其主要特点是继电保护装置下放至开关站，并设置微机控制终端，采集测量值和断路器触点信息，通过光缆传输到主控制室的后台计算机系统中，断路器及隔离开关的操作命令也由主控制室通过光缆下达至终端执行。总体上来看，国外变电站自动化技术的发展趋势同国内的发展趋势基本上一致，分布式变电站自动化系统已逐步成为技术发展的主流。本变电站初步设计包括以下几个部分：(1)待设计变电站的原始基础资料数据综合分析。(2)待设计变电站负荷计算及主变压器的选择。(3)待设计变电站电气主接线的比较与设计。(4)待设计变电站的短路电流计算。(5)待设计变电站主要电气设备选择与校验。(6)待设计变电站的过电压保护和接地保护等。2变电站的原始资料2.1变电站的规模本次变电站设计为城市一11OkV无人值班智能室内变电站，拥有110kV、35kV、10kV三个电压等级，以供给附近地区的工业、农业和民用电。该变电站的建设，将惠及到周边的工厂和居民，对当地的负荷水平的平衡起到极其重要的作用。此外，待设计变电站与其他变电站之间实现互联，对整个电网的系统稳定性提供保障，同时，促进当地经济水平的快速发展。2.2系统情况待设计变电所110kV进线4回，本期2回，分别从变电站A和变电站B各引出一回架空线至本变电所，预留2回。其中变电站A距离本站18km；系统容量为100MVA，电抗标幺值为0.01；变电站B距离本站20km：系统容量为200MVA，电抗标幺值为0.05。待设计变电所与系统连接的110kV单回线路的最大输出功率不大于50MW，=0.9,Tmax=5500h。图2.1 待设计变电站系统接线图2.3负荷数据2.3.1 35kV侧负荷（kW）表2.1 35kV侧负荷负荷名称最大负荷回路数供电方式线路长度功率因数变电所甲13000 2架空20km0.85变电所乙110002架空25km0.85变电所丙70001电缆5km0.9预留2电缆2.3.2 10kV侧负荷（kW）10kV侧负荷共计15000kW。公用馈线6回，其中预留3回；专用馈线8回，预留4回，均为电缆线。最小负荷是最大负荷的70%最大负荷利用时间 =5500 2.4变电站所在地区温度最高温度+35度 最热月平均最高温度+30度最低温度-5度 年平均温度+18度3电气主接线的选择电气主接线的设计是变电站设计十分重要的环节。它确定了变电站内各种电气设备之间的连接方式。同时，它的确定对此后的变电站设备的选择、短路电流的计算，高压配电装置选择等的重要依据。所以，主接线的选择要妥善处理好各方面的关系，力争实现方案的最优化。3.2电气主接线设计的基本要求变电站主接线设计的基本要求：(1)可靠性变电站供电的可靠性是最基本要求，也就是说不仅要保证对周围地区的有效供电，而且还得要实现对电网的运行平稳水平不产生影响。(2)操作应尽可能方便简单 电气主接线应该尽量力求简单清晰，使得工作人员操作方便，技术人员检修方便。(3)应具有扩建的可能性 我国的经济社会发展十分迅速，并且同用电量成正相关，因此对于负荷的增长极限有个估计，前期要考虑变电站扩充建设的可能。（4）经济性 变电站在生产建设时期，在充分考虑各方面的因素下，力求做到节约经济，节省开支。（5）灵活性 在周围地区负荷发生较大变化时或者是要对变电站进行安全检修，要快速灵敏地对主接线形式切换和改变。3.1电气主接线设计的原则变电站的电气主接线的设计原则是：在满足各方面要求的前提之下，力求减少各种开关电气设备，无需断路器的地点尽量可以不安装，分支接线方式的采取要符合继电保护规范。（1） 在6-10kV配电装置中，若出线回路数不超过5回时，一般采用单母线接线方式，出线回路数在6回及以上时，采用单母分段接线，当短路电流较大，出线回路较多，功率较大，出线需要带电抗器时，可采用双母线接线。 （2） 在35-66kV配电装置中，当出线回路数不超过3回时，一般采用单母线接线，当出线回路数为48回时，一般采用单母线分段接线。（3） 在110-220kV配电装置中，出线回路数不超过2回或者有34回时，均可采用单母线分段接线；出线回路数在5回及以上，或者配电装置在系统中处于比较关键地位；出线回路数在4回及以上时，一般采用双母线接线。3.2 主接线的基本形式和特点变电站的进出线较多时（一般超过4回），为便于电能的汇集和分配，采用母线作为桥梁勾通环节，可使接线简洁清楚，运行起来便利，检修起来操作流畅，有利于新设备的安装和扩充建设变电站。不足之处是运用母线后，配电装置所需的占用空间较大，使各种电气设备增多。无汇流母线的接线使用，其优点是可以使得开关电气设备减少，占用空间面积少，但是只适用于进出线回路不多，不会再次扩充建设的变电站。单母线接线和双母线接线都属于汇流母线的方式。不分段的单母线接线一般只用在6220kV系统中只有一台主变压器，且出线回路数不多的中、小型变电所。双母线接线又分为一般双母线接线、双母线分段接线、带旁路母线的双母线接线等方式。双母线接线中的两条母线即能同时运行，又能互为备用。它的适用的电压等级范围及情况如下：在610kV配电装置中，当短路电流较大、出线要安装限流电抗器时；3563kV配电装置，当出线回路数超过9回或者互联着的电源较多、电力负荷较大时；缺点就是增加了变电站的占用空间以及有关的电气开关设备数量，对于 220kV配电装置，其进出线回路数为9-13回时，采用双母线三分段，14回及以上，采用双母线多（四）分段接线；330kV500kV,进出线回路数是5-6回时，采用双母线三分段，,进出线回路数是7回及以上时，采用双母线四分段接线。无汇流母线的主接线形式有四种。当仅有两台变压器和两条线路时，可采用桥形接线，其中包括内桥接线和外桥接线，内桥接线的桥断路器接在变压器侧，一般适用于线路较长、变压器不需要经常切换操作机穿越功率不大的小容量配电装置中。外桥接线时桥断路器接在线路侧，另外两台断路器接在变压器线路中，这种方式适用于线路不长，并且变压器需要时常倒闸操作的情况。桥形接线简洁清楚、使用的电气设备少、造价不高等优点。3.3主接线方案的选择3.3.1 110kV侧电气主接线考虑到本变电所的本期是两条来自两处变电站的110kV的进线，变压器不用经常切换，加之变电站的负荷总量不大，因此可以选择内桥接线的方式，当线路故障时，仅故障线路侧的断路器断开，其余线路可以正常继续工作，并且操作简单。加之此变电站还有远期的计划，将扩建至四条架空进线。图3.1 内桥接线图3.3.2 35kV侧电气主接线35kV侧的出线接的是变电所甲、乙、丙，并且每个变电所都拥有两条回路保证供电，因此，为了保证安全性和可靠性，从经济的角度考虑，同样选择单母线双分段的接线形式。图3.2 单母线分段接线3.3.3 10kV侧电气主接线通过对原始资料的分析，10kV侧的出线回路数有14回，出线回路数较多，宜采用单母线分段方式，考虑到其中有几回线路预留，则采用单母线双分段接线，这样的接线简单清晰，投资省、操作方便、扩建也比较容易。图3.3 单母线分段接线综上，比较和选择出该变电站的电气主接线图形式，见附录3。4负荷计算和主变压器选择主变压器和站用变压器是变电站里有着举足轻重的作用。它们担负着转变系统网络电压和电力传输的重要责任，决定适用的变压器的数量、容量是变电站能够向负荷区域可靠传输功率和电力系统经济运行的保障。4.1负荷计算要选择变压器的容量，就必须计算出变压器各出线侧的最大持续工作电流。首先必须要确定各级的使用负荷，包括变电站的用电负荷、l0kV侧负荷、35kV侧负荷和110kV侧负荷。所用公式为： 式中： 某电压等级的计算负荷 同时系数 该电压等级电网的线损率，一般取5% 各用户的负荷和功率因数4.1.1 35kV侧负荷计算由原始资料，根据公式，得： 4.1.2 10kV侧负荷计算 由原始资料，根据公式，得 4.2 主变压器的选择 一般正常环境的变电站，可选油浸式变压器，考虑到本地区冬天多雾，阴冷潮湿的气候，初步选用防尘型或着防腐型变压器。并且本地区属于城市腹地，供电电压水平、电压的波形稳定水平等要求的供电质量十分之高，因此可选用有载调压型变压器，如SZ系列。4.2.1主变压器选择原则(1)相数在容量为400MW及以下的变压器和220kV及以下电力系统中，一般都应选用三绕组变压器。因为单绕组变压器相对造价高，占用空间大，使用时产生的铜耗和铁耗也较大。同时与之相匹配的配电装置构造十分复杂，也增加了检修运行工作人员的劳动强度。(2)绕组数与结构电力变压器按每相的绕组数为双绕组、三绕组或更多绕组等型式。在变电站中采用三绕组变压器一般不多于3台，以免由于增加了中压侧引线的构架，造成布置的复杂和困难。(3)绕组接线组别变压器三绕组的接线组别必须和所传输的电力系统电压相位一致，满足变压器并列运行的条件。电力系统采用的绕组连接有星形“Y”和三角形“D”。这里的主变压器选择是星形，星形，三角形接线。(4)调压方式为了保证变电站的电压水平和电压波形稳定，电压必须保持在安全可靠的范围内，通过主变压器的的分接抽头开关的改变，从而改变变压器高压侧绕组匝数，进而改变其变比数，最终完成电压的调整。带负荷的切换，叫做有载调压。(5) 冷却方式电力变压器的冷却方式随不同的变压器型式和容量而异，由于该地区的平均温度适宜，待设计变电站的变压器采用强迫风冷却的方式。4.2.2主变压器容量的选择容量一般按变电站近几年的规划负荷选择。待设计本变电站是枢纽变电站，应选择当一台主变压器因事故或者需要检修停运时，其余的变压器的总容量在计及过负荷能力允许时间内，应满足、类负荷的供电，变压器的容量满足全部负荷7080。即 （MVA） 式中 变电所最大负荷，MVA； 变电所主变压器台数。 全部负荷： 单台变压器最大负荷： 故选两台 的主变压器即可满足容量要求4.2.3主变压器型式的选择本变电站有三种电压等级，主变压器采用三绕组。而有载调压较容易稳定电压，减少电压波动所以选择有载调压方式，故本站主变压器选用有载三相变压器。我国110kV及以上电压变压器绕组都采用Y。联结组别；35kV采用Y连接，其中性点多通过消弧线圈接地。35kV以下电压变压器绕组都采用连接。故选择主变压器型号SFSZQ7-40000/100，参数如下表：表4.1 主变参数额定电压高压 中压 低压空载电流 空载损耗负载损耗阻抗电压 4.3站用变压器的选择4.3.1站用变压器的台数确定待设计变电站考虑到站内的动力和照明负荷，需要在变电站低压母线侧安装站用变压器，考虑到待设计变电站10kV侧是单母线双分段且保证站用变压器对站用负荷的可靠性和安全性，因此在两段母线上都安装站用变，作为暗备用。4.3.2站用变压器的容量确定站用变压器容量选择的允许条件：站用变压器的容量应满足常用负荷需求和留有10左右的裕度，以备加接临时负荷之用。两台站用变压器为采用暗备用的方式，一般情况下为一台变压器单独运行。每台工作变压器在不满载运行的条件下运行，当任意一台变压器因某种事故停运时，另外一台站用变压器要负责其全部负荷。4.3.3站用变压器的型号确定根据我国现有的技术条件，可选用干式变压器。因此选择两台站用变压器，选择型号为：SC10010，故站用变参数如下：表4.2站用变参数额定电压高压 低压 绕组联结组别阻抗电压 5变电站短路电流计算5.1短路故障发生的原因工业与民用建筑中正常的生产活动以及人民的正常生活，都要求供电系统保证持续、安全、可靠地运行但是由于各种原因，系统会经常出现一些故障，使正常运行状态遭到某种程度的破坏。网络发生短路故障的原因很多，主要有：电气设备、配件的损坏。如：电力设备主绝缘部分的渐渐老化或者设备本身固有的绝缘缺陷，正常运行时绝缘被击穿，发生短路；以及在施工安装过程中不当所造成的设备固有缺陷而产生的短路；气候条件的不适合，由于架空线覆盖厚厚的冰层引起杆塔断裂断线；或者应遭受直击雷过电压或感应雷过电压，设备冲击过电压，造成绝缘部分被击穿；电力工作人员违反安全操作规程带负荷倒闸，造成相与相之间电弧短路；违反电业安全工作规程带接地刀闸合闸，造成金属性短路等。5.2短路故障的危害(1) 短路电流通过正常工作的元件，由于元件产生的安培热和其被电场应力的作用，引起他们在功能和外形的损害；(2) 通过故障点的短路电流和所燃起的电弧，使故障元件损坏；(3) 破坏电力系统电气设备，如变压器的并列运行的稳定性，引起电网不稳定性波动，严重情况下导致部分系统瓦解；(4) 电力系统中部分地区的电压大大降低，破坏用户工作的稳定性或影响工厂电气设备，如电机的转动，影响其对产品的正常加工。5.3短路电流计算规定为了简化短路电流的计算方法，在保证计算精度的情况下，忽略次要因素的影响，做出以下规定：（1） 变压器是理想变压器，变压器的铁心始终处于不饱和状态；（2） 每一个电压级采用平均电压；（3） 计算高压系统短路电流时，一般只计及发电机、变压器、电抗器、线路等元件的电抗。在简化系统阻抗时，距短路点远的电源与近的电源不能合并；（4）5.4短路电流计算步骤（1） 计算各元件电抗标幺值，并折算到同一基准容量下；（2） 绘制电气主接线等值电抗图网络，进行网络的等效变换；（3） 根据需要取不同的短路点进行短路电流计算；（4） 对网络进行化简，不考虑短路电流周期分量的衰减求出电流对短路点的电抗标幺值，并计算短路电流标幺值、有名值；(5)计算短路容量，短路电流冲击值： 短路容量： 短路电流冲击值： (6)短路电流计算结果如下表表5.1 短路电流计算结果短路点编号短路点平均工作电压短路电流周期分量起始值稳态短路电流有效值短路电流冲击值短路全电流最大有效值短路容量6主要电气设备的选择6.1高压断路器的选择高压断路器是变电站里的重要电气设备，用来接通和开断负荷电流，才外，还可以通过倒闸来切换电气主接线的运行方式，实现变电站的可靠运行，目前普遍采用六氟化硫断路器。6.1.1高压断路器选择的条件（1）额定电压：按照额定电压不低于装置处电网额定电压的选择，即（2）额定电流：额定电流 应不低于回路中最大持续工作电流 ，即 （2） 额定开断电流：一般按大于或等于次暂态短路电流进行选择，即 （4）额定关合电流：一般按大于等于短路电流冲击值选择，即 6.1.2高压断路器的选择和校验(1)110kV侧断路器的选择和校验流过断路器的最大持续工作电流: ,选择及校验过程如下：1） 额定电压选择： 2） 额定电流选择： 3） 额定开断电流选择，由 ，所以 4） 额定关合电流选择： ， 由于110kV采用户内三相共筒GIS,额定电流按，热稳定电流 5）热稳定校验： , ,满足要求；6）动稳定校验： , , ，满足要求（2）35kV侧断路器选择和校验 最大持续工作电流： 1）额定电压选择： 2）额定电流选择： 3）额定开断电流选择: ,所以 4）额定关合电流选择： , 查电力工程电气设备手册（上），选择ZN-35/1250，额定开断电流 ,额定关合电流 ,动稳定电流，热稳定电流 5）热稳定校验：， ， ，满足校验要求。6）动稳定校验： ，, ，满足校验要求（3）10kV侧断路器选择和校验最大持续工作电流， 1)额定电压选择： 2)额定电流选择： 3)额定开断电流选择： ,所以 4)额定关合电流选择： 查电力工程电气设备手册（上），选择ZN18-10/630，额定电流 ,额定开断电流 ,动稳定电流 ,热稳定电流 5）热稳定校验： ， ，满足校验要求。6）动稳定校验， , ,满足校验要求。6.2隔离开关的选择6.2.1隔离开关选择的条件和要求（1）额定电压应大于装设处电路所在的电网额定电压（2）额定电流应大于装设电路的最大持续工作电流6.2.2隔离开关的选择和校验（1）110kV侧隔离开关选择1）额定电压： 2)额定电流： 由于选择是110kV的户内三相共筒GIS，额定电流选择 ，动稳定电流 ,热稳定电流。 3）热稳定校验： ， ，满足要求。4）动稳定校验： ， , ，满足要求。（2）35kV侧隔离开关选择1）额定电压：2）额定电流：查电力工程电气设备手册（上），选择GW4-35，额定电流 ,动稳定电流,热稳定电流。 3）热稳定校验： ， ，满足要求。4）动稳定校验： ， , ，满足要求。（3）10kV侧隔离开关选择1）额定电压：2）额定电流：查电力工程电气设备手册（上），选择GN-19-10XQ，额定电流 ,动稳定电流,热稳定电流。3）热稳定校验： ， ，满足要求。4）动稳定校验： ， , ，满足要求。6.3互感器选择互感器包括电压互感器和电流互感器，是一次系统和二次系统间的联络元件，能够正确反映电气设备的正常运行和故障情况，其作用是：（1)将一次回路的高电压和电流变为二次回路标准的低电压和小电流，使测量仪表和保护装置标小型化，并使其外观轻巧、造价便宜，便于屏内安装。（2)使二次设备与高电压部分隔离，且互感器二次侧均接地，保证设备和人身的安全。6.3.1电流互感器的选择条件和要求（1）根据安装地点、安装使用条件等选择电流互感器的型式。 （2）按一次回来的电压和电流选择电流互感器的一次额定电压和电流时，必须满足， 式中-电流互感器处的电网的额定电压 -温度修正系数 -电流互感器装设处一次回路的最大持续工作电流 ,-电流互感器的一次额定电压和额定电流6.3.2电流互感器的选择和校验（1）110kV侧电流互感器选择 额定电压： 额定电流： 查电力工程电气设备手册（上），选择LB-110W型电流互感器，额定电流比： ,准确级数 ，二次负荷阻抗为 ， 热稳定倍数为 ，动稳定倍数178。热稳定校验： ， ，满足要求；动稳定校验： , , ,满足要求。（2）35kV侧电流互感器选择 额定电压： 额定电流： 查电力工程电气设备手册（上），选择LB-35型电流互感器，额定电流比： ,准确级数 ，二次负荷阻抗为 ， 热稳定倍数为 ，动稳定倍数。热稳定校验： ， ，满足要求；动稳定校验： , , ,满足要求。(3）10kV侧电流互感器选择 额定电压： 额定电流： 查电力工程电气设备手册（上），选择LZZHB6-10型电流互感器，额定电流 ,准确级数,热稳定倍数为,动稳定倍数。热稳定校验： ， ，满足要求；动稳定校验： , , ,满足要求。6.3.2电压互感器的选择（1）110kV侧电压互感器的选择 选用JCL6110电压互感器，采用单相串级油浸式全密封结构，其初级绕组额定电压为，次绕组额定电压为 ，二次负荷 级，为。(2)35kV侧电压互感器选择选用JDJ235电压互感器，最大容量为 ，其初级绕组额定电压为，次绕组额定电压为，二次负荷级，为。(3)l0kV侧电压互感器选择lOkV母线上电压互感器：采用JSJW一10，单相单柱式，电容式电压互感器，其初级绕组额定电压为，次绕组额定电压为。 6.4母线的选择（1）110kV侧母线选择最大持续工作电流：按经济密度选择： 查电力工程电气设备手册（上），选择LGJ-300/40型的钢芯铝绞线，长期允许载流量 .最高温度，基本温度温度的修正系数为： 载流导体的长期允许电流： 热稳定校验：短路电流热效应： ，其中 短路前导体的工作温度： 由插值法得： ，所选截面 ，能满足热稳定要求。（2）35kV侧母线选择最大持续工作电流：温度的修正系数为： 载流导体的长期允许电流：查电力工程电气设备手册（上），选择TMY-505矩形铝导体平放，长期允许载流量 .最高温度，基本温度热稳定校验：短路电流热效应： ，其中 短路前导体的工作温度： 由插值法得： ，所选截面 ，能满足热稳定要求。（3）10kV侧母线选择最大持续工作电流：温度的修正系数为： 载流导体的长期允许电流：查电力工程电气设备手册（上），选择TMY-638矩形铝导体平放，长期允许载流量 .最高温度，基本温度热稳定校验：短路电流热效应： ，其中 短路前导体的工作温度： 由插值法得： ，所选截面 ，能满足热稳定要求。6.5电力电缆的选择考虑到10kV等级的出线全部是电缆线，一般选用裸钢带铠装或塑料外护层电缆，在潮湿或腐蚀性土壤地区，应带有塑料外护层，待设计变电站电缆出线铺设在电缆沟中。6.5.1电力电缆的选择(1)额定电压应该满足：其中，电缆及其所在电网的额定电压，Kv对于长度超过20M且最大负荷利用小时数大于5000h的电缆按经济电流密度选择截面(2)最大持续工作电流：(3)按经济密度选择：查电力工程电气设备手册（上），选择3根并列铺设的YJV-8.7/10交联聚乙烯电力电缆，缆芯截面，单条允许载流量 。 (4)按长期发热允许电流进行校验，实际土壤温度20时，电缆载流量的修正系 为1.07，电缆间距取200mm，3根并排修正系数 为0.9，则三根直埋电缆允许载流量为(5)热稳定校验： 电缆的热稳定系数，其中 取1.0， 取 电缆芯在20时的电阻温度系数，铝芯为 为电缆芯线的集肤系数，这里取为电缆芯的电阻系数，铝芯为 为250，即得，则最小截面为 ，所选设备满足要求。6.6避雷器的选择(1) 110kV进线侧避雷器选择1)避雷器额定电压： 其中 ，则 , 2)避雷器最大持续工作运行电压 选择氧化锌避雷器Y10W-100/260 (2) 主变压器中性点保护用避雷器1)避雷器额定电压： 其中 ， , 2)避雷器最大持续工作运行电压： 选择无间隙氧化锌避雷器Y1W5-73/200 (3) 35kV进线侧避雷器选择1)避雷器额定电压： 其中 ， , 2)避雷器最大持续工作运 行电压： 选择氧化锌避雷器Y10W-100/260 6.7无功补偿装置对于10kV低电压等级的母线，往往需要安装并联电容器装置，向系统提供可阶梯调剂的容性无功，用来补偿多余的感性无功，降低电网的有功损耗以及提高电网运行电压。6.7.1补偿装置的容量选择 对于枢纽变电站和地区变电站，所要安装的最大容性无功量，应该按经济功率因数法确定线路补偿的最大容性无功量，即式中 为应该补偿的最大容性无功量， 为最大有功负荷， 补偿前的最大功率因数角，这里取 补偿后的最大功率因数角，这里取 则这里选择10kV并联电容器成套装置，型号为TBBK-3000/30-3，一台安装在10kV第段母线侧，一台安装在10kV第段母线侧，包括一下设备表6.1 10kV并联电容器成套装置集合式并联电容器 氧化锌避雷器放电线圈隔离开关 7高压配电装置配电装置是110kV变电站重要的组成部分。配电装置根据主接线的连接形式，由开关电器、保护和测量电器、母线等组建而成的整体装置。这里选择屋内配电装置组装方式选择成套式。7.1配电装置的基本要求（1） 必须保证配电装置在变电站内的运行可靠性，保证足够的安全净距，采取一定的防护措施；（2） 配电装置的结构应该在一定的电气主接线方式下方便运行人员的操作、巡视及检修；（3） 安全是生产的第一落脚点，合适的配电装置必须保证工作人员的安全；（4） 在综合考虑之下，力求提高配电装置的经济性；（5） 根据具体情况，充分分析变电站的扩充建设的可能性，给配电装置的占地面积留有余地。7.2配电装置的选择与设计7.2.1 110kV配电装置选择与设计市区变电站必须坚持节约用地、减少建筑面积的原则及随着城市居民对居住环境的要求日益提高,110k市区变电站宜采用全户内布置方式。110kV的配电装置采用六氟化硫全封闭组合电器，选用全封闭组合电器的原因：本变电站位于城市内，占地面积比较有限；其占用空间少，运行可靠性很高，对于工作人员的维护量较小，检修设备的周期较长，并且不受周围环境的影响，无静电感应和电晕干扰，噪声水平比较低，也不会对周边居民的日常生活带来干扰，对于地震比较频繁的地区而言，它的抗震性很强，充分保障了其对电网运行的可靠性。布置在厂房一层，厂房层高9.5m,可以满足不同厂家GIS设备的布置和安装。7.2.2 35kV配电装置选择与设计35kV配电装置采用成套式高压开关柜配置型式，布置在厂房二层，采用中置式手车开关柜，空气绝缘，各相带电体之间绝缘距离不小于300mm,各开关柜间隔宽度1400mm,占地面积小，少维护无污染，考虑到出线有电缆接线和架空接线，并且接的都是变电所。接变电所甲、乙的出线为架空出线，根据最大持续工作电流，选择出线柜的型号为KYN-40.5-05，包含真空断路器ZN-35/1250,开断电流25，动稳定电流63，4s热稳定电流25，电流互感器LZZBJ-35三只，其变比为300/5,准确等级0.5级，避雷器3只，型号为YH5WZ-51/134和接地开关。接变电所丙以及预留部分出线为电缆出线，根据最大持续工作电流，选择出线柜的型号为KYN-40.5-05，包含真空断路器ZN-35/1250,开断电流25，动稳定电流63，4s热稳定电流25，电流互感器LZZBJ-35三只，其变比为600/5,准确等级10P级，避雷器3只，型号为YH5WZ-51/134和接地开关。35kV主变压器柜选择KYN-40.5-014，包含真空断路器ZN-35/1250,开断电流25，动稳定电流63，4s热稳定电流25，电流互感器LZZBJ-35三只，其变比为1000/5，准确等级0.2S级。 35kV母线设备柜选择KYN-40.5-005，包含手车式熔断器1组，型号为RN2-35/0.5,断流容量1000,电压互感器1组，型号为JDZX8-35，其变比为,避雷器3只，型号为YH5WZ-51/134,分段柜选择KYN-40.5-006。7.2.3 10kV配电装置选择与设计10kV配电装置布置在厂房一楼，采用中置式手车开关柜，双列布置。该开关柜采用加强绝缘型结构，配真空断路器，少维护，无污染。柜体宽度仅为0.8m,节约用地。柜间母线采用绝缘套管封护和支持，减少母线故障率，断路器中置，维护、检修方便。由于出线全部是电缆线，这里的所有的出线柜选择型号KYN-12Z-03，包含真空断路器ZN-12/1250,开断电流25，动稳定电流63，4s热稳定电流25，电流互感器LZZBJ-35两只，其变比为1000/5,准确等级10P级。避雷器3只，型号为YH5WZ-17/45,接地开关一组，型号为JN15-12。架空进线侧的主变压器柜，型号KYN-12Z-02，包含真空断路器ZN-12/3150,开断电流31.5，动稳定电流80，4s热稳定电流31.5，电流互感器LZZBJ-12三只，其变比为3000/5,准确等级10P级。避雷器3只，型号为YH5WZ-17/45，接地开关一组，型号为JN15-12。母线设备柜的型号为KYN-12-41，附熔断器XRNP-10/0.5三只，电压互感器三台，型号为JDZX24-12，变比为，避雷器3只，型号为YH5WZ-17/45。站用变
