配合尺寸与配合公差.pptx

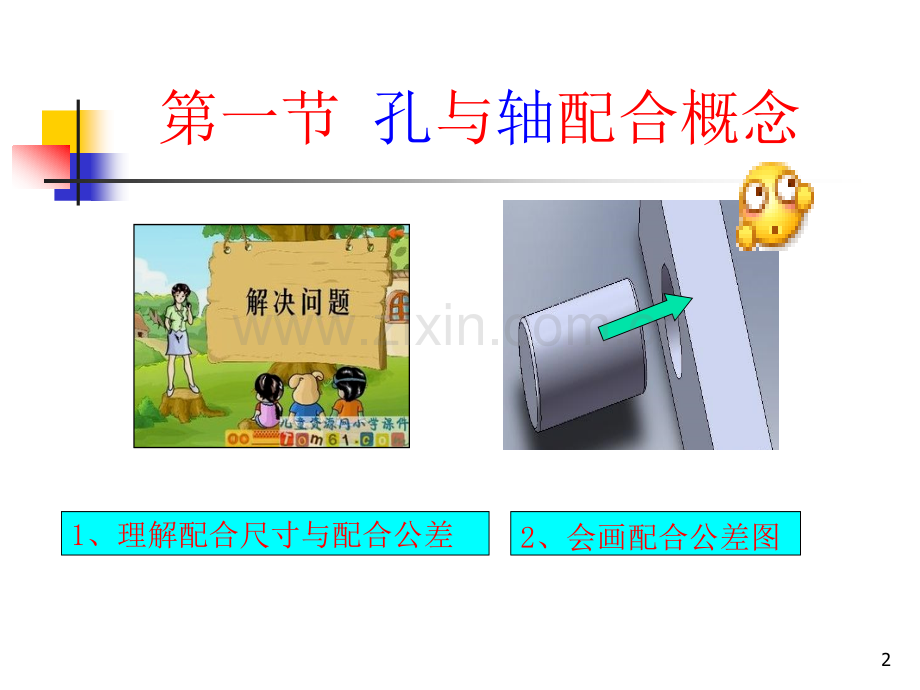

1第一节 孔与轴配合概念 第二节 配合种类及其特性第三节 配合制度第四节 配合公差设计第三章 配合公差及精度设计2第一节 孔与轴配合概念 1、理解配合尺寸与配合公差2、会画配合公差图3第一节 孔与轴配合概念 一、配合尺寸与配合公差3030配合尺寸：F7/e6配合公差：间隙还是过盈?孔：30F7轴：30e64第一节 孔与轴配合概念 二、配合公差图孔与轴公差带图配合公差带图3030孔:30F7轴:30e6+0.041+0.02-0.04-0.053间隙配合0.094(最大间隙）0.06(最小间隙）间隙公差：Tf=0.034Tf+0.041+0.02-0.04-0.053间隙过盈？5第一节 孔与轴配合概念 课堂微训一：孔与轴的配合概念训练 1 1孔与轴配合的必要条件是：孔与轴配合的必要条件是：()()A A最小尺寸相同最小尺寸相同 B B实际尺寸相同实际尺寸相同 C C最大尺寸相同最大尺寸相同 D D基本尺寸相同基本尺寸相同 4 4、画下列孔与轴的配合公差图。、画下列孔与轴的配合公差图。1 1）30H730H7f6 f6 2 2）30N730N7h6h62 2、30H730H7f6 f6 的配合尺寸的配合尺寸 ，配合公差，配合公差 ；3 3、40N740N7h6h6的配合尺寸的配合尺寸 ，配合公差，配合公差 ；6第二节 配合种类及其特性间隙配合过盈配合孔轴孔轴1、理解配合种类及其特性2、能正确判断配合种类7第二节 配合种类及其特性一、间隙配合及特性1、特性 1）孔和轴装配后有间隙；2）孔公差带在轴公差带之上；3）配合公差在间隙区合格。上上下下（动配合）8第二节 配合种类及其特性2、间隙配合关系式1）最大间隙：Xmax=DmaxDmax-dmindmin=ES-ei；2）最小间隙：Xmin=DminDmindmaxdmax=EI-es；3）配合公差（间隙公差）：Tf=Xmax-XminXmax-Xmin。9第二节 配合种类及其特性二、过盈配合及特性1、特性 1）孔和轴装配后有过盈；2）孔公差带在轴公差带之下；3）配合公差在过盈区合格。（紧配合或静配合）10第二节 配合种类及其特性2、过盈配合关系式1）最大过盈：Ymax=Dmin-dmaxDmin-dmax=EI-es；2）最小过盈：Ymin=Dmax-dminDmax-dmin=ES-ei；3）配合公差（过盈公差）：Tf=Ymax-YminYmax-Ymin。11第二节 配合种类及其特性三、过渡配合及特性1、特性 1）孔和轴装配后可能是间隙，也可能是过盈；2）孔与轴公差带重叠；3）配合公差在间隙和过盈区。122、过渡配合关系式1）最大间隙：Xmax=Dmax-dminDmax-dmin=ES-ei；2）最大过盈：Ymax=Dmin-dmaxDmin-dmax=EI-es；3）配合公差（过渡公差）：Tf=Xmax+YmaxXmax+Ymax。第二节 配合种类及其特性13第二节 配合种类及其特性四、配合种类及特性实例40A8/f7 孔:40A8轴:40f74040+0.349+0.31-0.025-0.05+0.31+0.349-0.025-0.050.3990.3350.064间隙配合14第二节 配合种类及其特性40H8/zb7 孔:40H8轴:40zb74040+0.0390+0.225+0.20+0.039+0.2+0.225过盈配合0.2250.1610.06415第二节 配合种类及其特性孔:40H8轴:40k74040+0.027+0.0240H8/k7+0.0390+0.02+0.027+0.03900.0190.0270.046过渡配合16第二节 配合种类及其特性小 结1、配合种类：过渡配合间隙配合过盈配合2、配合特性:孔上轴下轴上孔下重 叠3、根据公差带的位置可判断配合特性！17第二节 配合种类及其特性课堂微训二：配合种类及其特性微训1 1、画配合公差图并判断其配合种类。、画配合公差图并判断其配合种类。1 1）30H730H7f6 2f6 2）30H8/h730H8/h72 2、根据配合公差带图画配合公差、根据配合公差带图画配合公差带带图，并判断其配合种类。图，并判断其配合种类。18第三节 配合制度2、为什么孔的偏差代号全是H H？1、四个配合公差中有什么共性？孔偏差代号均为H！19第三节 配合制度1、理解为什么要有配合制度2、理解基孔制配合3、理解基轴制配合4、能正确判断配合制20第三节 配合制度A/a-zc:28个配合 B/a-zc:28个配合 ZC/a-zc:28个配合 784个配合 选择时方便吗？一、孔与轴基本偏差对应图 怎么办？?21第三节 配合制度为选择时方便，国家标准规定：两种配合制度：1、基孔制配合2、基轴制配合22第三节 配合制度二、基孔制配合 用孔的偏差代号H（下偏差EI=0）与轴的不同偏差代号形成的各种配合。过渡配合过盈配合间隙配合23第三节 配合制度基孔制配合实例24三、基轴制配合第三节 配合制度 用轴的偏差代号h（上偏差es=0）与孔的不同偏差代号形成的各种配合。间隙配合过渡配合过盈配合25基轴制配合实例思考？第三节 配合制度？基轴制基孔制26第三节 配合制度课堂微训三：配合制度微训3 3、画下列孔与轴的配合公差图、判断其配合制度及配合种类。、画下列孔与轴的配合公差图、判断其配合制度及配合种类。1 1）50H750H7f6 f6 2 2）50N750N7h6h61 1下列孔与轴的配合，那些是基孔制配合下列孔与轴的配合，那些是基孔制配合 ()2 2、下列孔与轴的配合，那些是基轴制配合、下列孔与轴的配合，那些是基轴制配合 ()271、孔与轴的配合概述3、配合制度2、孔与轴的配合种类及特性第四节 配合公差设计中 结间隙配合 过渡配合 过盈配合基轴制基孔制配合尺寸配合公差目 的设计配合公差并在图 纸上正确标注 28第四节 配合公差设计算数答案与工程答案1、算数答案2、工程答案1+1=2 X+X=2X唯一性和确定性 5h01 5h00-0.0004550-0.0006区别大吗？有时是非唯一性、可选性、合理性需要经验和判断！29第四节 配合公差设计25、26、27都满足强度要求25经验判断30第四节 配合公差设计一、配合公差设计目标1、根据零件功能的要求确 定其配合性质；2、根据零件的工艺及经济性 要求给出合理的配合公差。间隙过渡过盈31第四节 配合公差设计二、配合公差设计内容32第四节 配合公差设计二、配合公差设计内容如何确定？33第四节 配合公差设计三、配合公差设计步骤第一步 孔偏差代号选择 第二步 轴偏差代号选择 第三步 孔与轴公差等级选择 第四步 配合公差标注第五步 配合公差标注分解34第四节 配合公差设计四、配合公差设计方法1、孔偏差代号选择 选择原则：基孔制优先，孔偏差代号选H；35第四节 配合公差设计配合种类的选择 2 2、轴偏差代号选择间隙配合过渡配合过盈配合H H/a-h/a-hH H/u-zc/u-zcH H/j-t/j-t361）基孔制配合种类的定性选择 第四节 配合公差设计（1）孔和轴之间有相对运动（3）孔和轴之间无相对运动 定位精度较高、可拆卸间隙配合（2）孔和轴之间无相对运动、不拆卸，传递较大扭矩，过盈配合过渡配合选那种呢？372）基孔制优先配合种类推荐 第四节 配合公差设计38第四节 配合公差设计g g393、公差等级选择 第四节 配合公差设计40公差等级选择的基本原则：在满足使用要求的前提下，尽量选取低的公差等级。第四节 配合公差设计即：满足使用要求，加工成本最低。三个推荐原则411）满足使用要求原则第四节 配合公差设计（2）高精密配合（3）一般精密配合（4）中等精密配合（5）低精密配合孔IT6轴IT5轴IT6孔IT7IT8（1）特高精密配合 IT5检测仪器、仪表、量具加工母机、机床设备IT8中小减速器、电机等大、重型机械等传统农业机械等常用机器精度等级422）考虑加工方法原则第四节 配合公差设计IT5-7精磨：IT5-6粗磨：IT7（1）磨削:(2）车削：IT7-10 精车：IT7-8粗车：IT9-10（3）铣削：IT8-11 精铣：IT8-9粗铣：IT9-11（4）刨削：IT9-12 精刨：IT9-10 粗刨：IT10-12常用加工方法经济精度等级433）考虑其它因素原则第四节 配合公差设计（1）ITIT8：孔TD比轴Td应低一级（2）ITIT8：孔TD与轴Td同级 20H5/h4、30H6/e5、40H7/f6 60H9/z9、60H9/h9 44第四节 配合公差设计1）满足使用要求2）考虑加工方法如：45第四节 配合公差设计小 结下一步做什么呢？46第四节 配合公差设计4、配合公差标注标注孔：孔：30H730H7轴：轴：30h630h6 30H7/h630H7/h61）配合公差标注方式代号标注代号标注注：标注在装配图或部件图上！47第四节 配合公差设计2）配合公差标注实例48第四节 配合公差设计孔：20H7+0.021020轴：20k620+0.01303）配合公差标注分解注：查孔和轴的尺寸公差并标注在零件图上！49五、配合公差设计实例第四节 配合公差设计 例：有一加工母机30的齿轮孔与轴的配合，齿轮不转动、可拆卸、精密定位，孔精磨，轴精磨，试设计该尺寸的配合公差。1、加工母机高精密配合2、不转动、可拆卸3、精密定位4、孔精磨，轴精磨过渡配合小过渡配合孔内圆磨，轴外圆磨题意定性分析50解：1、配合制度的选择根据基孔制优先2、配合种类的选择齿轮不转动、可拆卸3、公差等级选择2)孔和轴精磨，孔公差等级选3)轴公差比孔高一级选4、该尺寸的配合公差设计为第四节 配合公差设计过渡配合H/j-t精密定位小过渡配合H/k选孔的偏差为H30H6/k5IT6IT51）加工母机孔IT6轴IT5515、配合公差标注与分解第四节 配合公差设计30H630k53030+0.011+0.002+0.013052 有一25皮带轮孔与轴的配合，皮带轮与轴无相对运动、不常拆卸、定位精度要求不高，孔精车，轴精车，试设计该尺寸的配合公差。第四节 配合公差设计5、配合公差设计实例二中等精度配合无相对运动、不常拆卸，扭矩不大皮带轮孔与轴定位精度不高孔精车，轴精车过渡配合中等过渡配合53解：1、配合制度的选择根据基孔制优先2、配合种类的选择无相对运动、不常拆卸，扭矩不大3、公差等级选择2)孔和轴精车，孔公差等级选3)轴公差比孔高一级选4、该尺寸的配合公差设计为第四节 配合公差设计过渡配合定位精度不高中过渡配合 H/n选孔的偏差为H25H8/n7IT8IT7H/j-t1)中等精度配合IT854第四节 配合公差设计5、配合公差标注与分解25H825+0.033025n725+0.036+0.01555课堂微训四：配合公差设计微训 1、孔与轴的配合公差为30H7f6，试标注其配合公差，并将配合公差分解到孔与轴上。第四节 配合公差设计56 2、有一30链轮孔与轴的配合，链轮与轴无相对运动、不常拆卸、定位精度要求不高，孔精车，轴精车，试设计该尺寸的配合公差。第四节 配合公差设计课堂微训四：配合公差设计微训
