3200长网多缸瓦楞原纸机改造
技 术 说 明

山东昌华造纸机械有限公司
地址：山东省聊城市凤凰工业园纬一路8号 电话：[phone]
邮编：252000 传真：[phone]
6

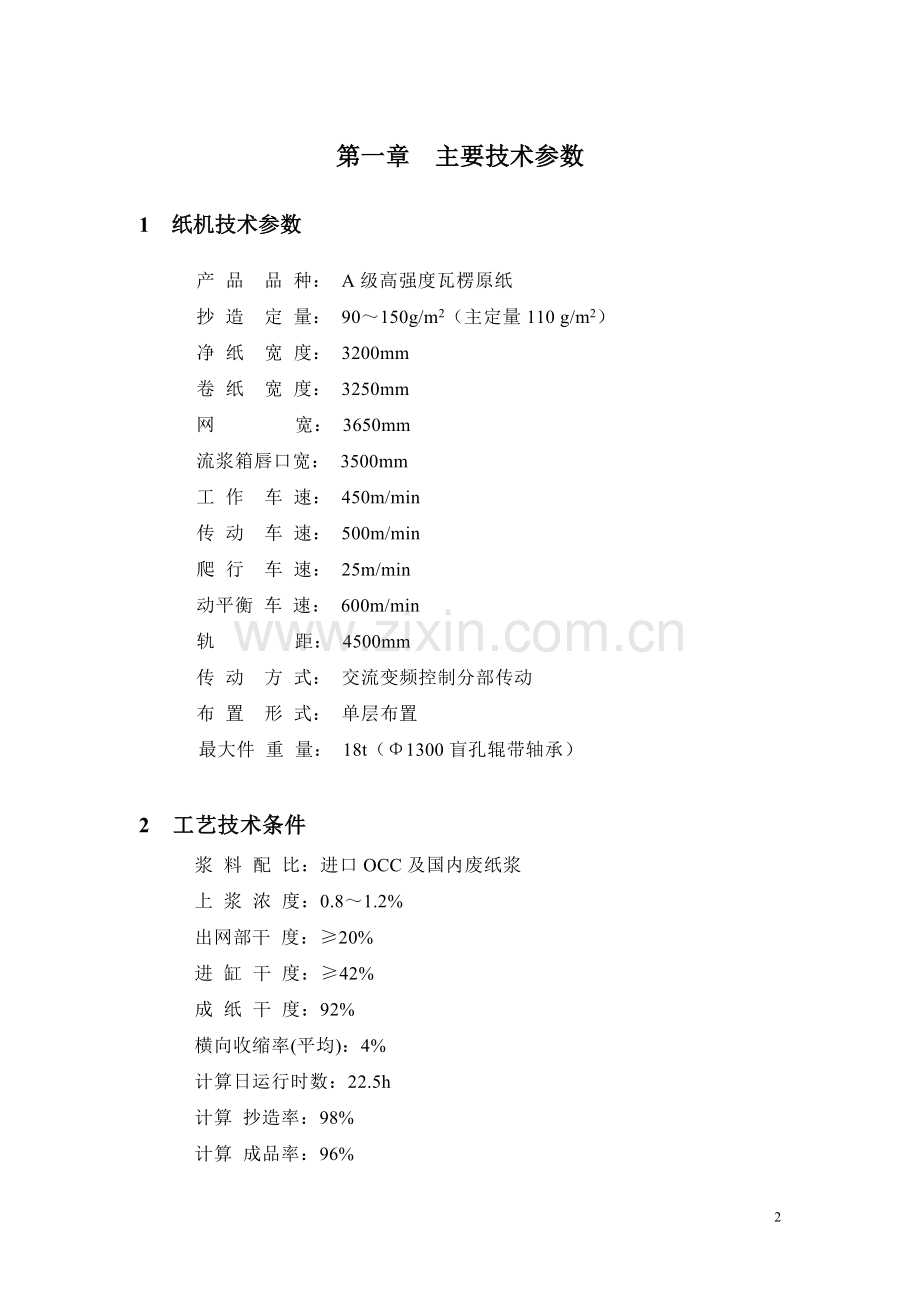

第一章 主要技术参数
1 纸机技术参数
产 品 品 种： A级高强度瓦楞原纸
抄 造 定 量： 90～150g/m2（主定量110 g/m2）
净 纸 宽 度： 3200mm
卷 纸 宽 度： 3250mm
网 宽： 3650mm
流浆箱唇口宽： 3500mm
工 作 车 速： 450m/min
传 动 车 速： 500m/min
爬 行 车 速： 25m/min
动平衡 车 速： 600m/min
轨 距： 4500mm
传 动 方 式： 交流变频控制分部传动
布 置 形 式： 单层布置
最大件 重 量： 18t（Φ1300盲孔辊带轴承）

2 工艺技术条件
浆 料 配 比：进口OCC及国内废纸浆
上 浆 浓 度：0.8～1.2%
出网部干 度：≥20%
进 缸 干 度：≥42%
成 纸 干 度：92%
横向收缩率(平均)：4%
计算日运行时数：22.5h
计算 抄造率：98%
计算 成品率：96%

3 网、毯线张力
设计张力 使用张力
成形网 7kN/m 6kN/m
毛 毯 5kN/m 4kN/m
干 网 4kN/m 3kN/m

4 对水、电、汽、液压及压缩空气的要求

4.1 清水及澄清水
要 求：纯清、无色、除砂
压 力：3Mpa、2Mpa、0.4Mpa三种
PH 值：6～8

4.2 电源参数
交流电压：380/220V±5%
控制电压：220/24V
频 率：50HZ±1%

4.3 蒸汽压力：烘缸最高工作压力0.5Mpa

4.4 液压系统
额定压力：16Mpa
工作设定压力：14Mpa
滤油精度：20μm
供油温度：≤30℃

4.5 压缩空气
气源压力：0.7～0.8Mpa
使用压力：≤0.6Mpa
质量要求：过滤、除油、除水、干燥
供气温度：≤35℃

第一章 基本结构及配置说明
1 压榨部
为更好保证压榨部脱水，提高进缸干度，特对原纸机压榨部进行改造，保留真空吸移、第二道Φ1255/Φ1300双毯大辊盲孔压榨，把K压拆掉，改为双毯大辊盲孔压榨，辊径为Φ1300/Φ1300，加压形式为液压，共有两个压区。各压区加压方式改为液压，备有液压站及控制系统。毛毯设计线压力4kN/m。

各压区线压力：
压区 设计线压力 使用线压力
第一压区 200kN/m 160kN/m
第二压区 250kN/m 220kN/m

1.1 盲孔压榨大辊及轴承 2套
规 格： Φ1300×3600mm，辊面钻双螺旋排列盲孔，孔径Φ3mm，孔深9mm、12mm交替排列，开孔率约24％，辊面磨有中高。
材 料： 辊体为HT250，轴头及端盖为ZG45，轴颈车1∶12锥度，与轴承研合并设液压退卸油孔，辊面包胶，胶层厚20mm，橡胶硬度P&J15～20。轴头与辊体的采用法兰式连接，螺栓材料为优质合金结构钢40Cr。
冷 却： 大辊内通冷却水，采用刮水斗排水方式，配进水旋转接头。
轴 承： 两端配有轴承及轴承壳，轴承壳材料为HT200，轴承选用滚动轴承23260CAK/W33（选用进口产品）。
润 滑： 油脂润滑。
校 动 平 衡： 动平衡品质为G4。
换 辊 装 置： 在每道大辊径压榨的传动侧与操作侧之间设有导轨梁，并有更换大辊径压榨辊的专用小车。小车由车架（ZG45）、走轮、轴承等组成，轴承设有润滑、密封装置。可利用车间行车与换辊小车更换大辊径压榨辊。更换上辊时，需首先把下辊抽出。

1.2 第一道大辊径压榨部机架 1套
压榨部机架采用钢板焊接，箱形结构。由横梁、立柱、压臂、抽出座、定距管等组成，横梁及定距管外表面包覆厚1.5mm不锈钢板，抽出座材料为铸铝，液压缸选用力士乐产品。
钢板焊接前须加工坡口，焊接后须进行消除应力处理。

1.3 接水盘 1套
为收集二道大辊压榨上毛毯清洗水，在机架部分的横梁之间各设有接水盘。每套接水盘都用厚2mm不锈钢板制作，夹层结构，夹层通汽以防滴水。出水口外径Φ100mm。

1.4 操作走台 1套
走台包括操作侧、传动侧和横向走台、扶梯和护栏。其中护栏和横向走台为不锈钢材料（护栏为Φ48不锈钢管），其它为型钢焊接和热镀锌栅格板。

1.5 压榨部工具 1套
换辊滑道及小车1台（用于换辊、换毯）。
手压油泵及附件1套（用于拆卸轴承）。
专用扳手1套（用于圆螺母紧固）。
第二章 控制系统
1 液压控制系统
该系统由液压站、管道、油缸及控制组成，共一套。液压站的油泵采用恒压变量柱塞泵，2套（1套工作，1套备用），对压榨部的控制采用比例溢流减压阀，压力变送器等元件，可以使压辊反向迅速抬起。主要元件采用先进的插入式结构，
柱塞泵、阀和仪表选用进口元件。控制系统采用智能型仪表可与DCS系统实现联锁控制。
1.1 主要性能参数
额定压力：16MPa
额定流量：32L/min
滤油精度：20μm
冷却面积：0.4㎡
冷却水温：≤28℃
冷却水流量：30～40L/min

1.2 主要控制部位
盲孔压榨大辊加压、抬起控制。
该系统在对纸机控制的同时还能对液压站的动力源、滤油器压差、油箱的油温、油箱的液位进行控制。
