蒸汽锅炉的工作原理示意图(详解).doc

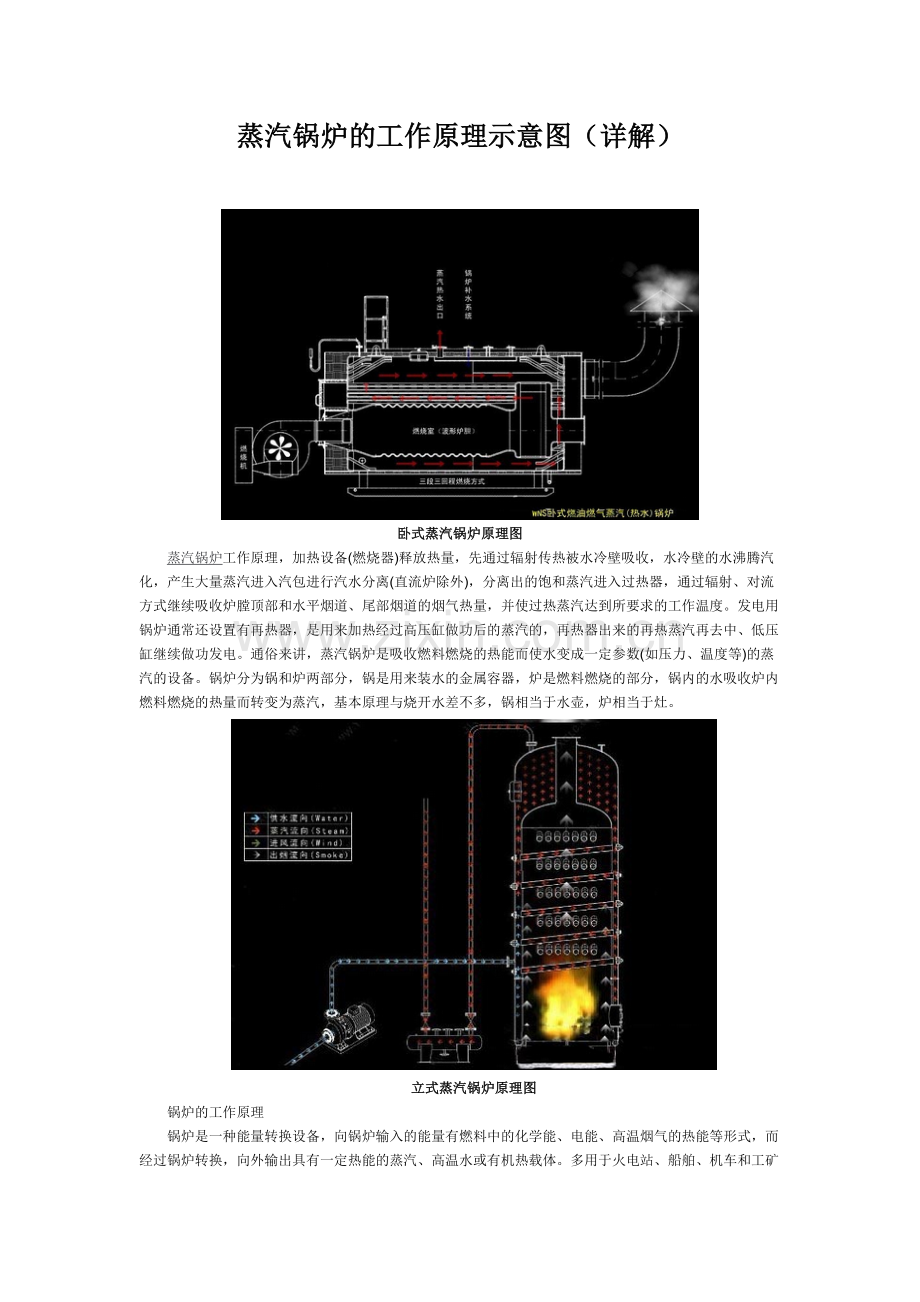

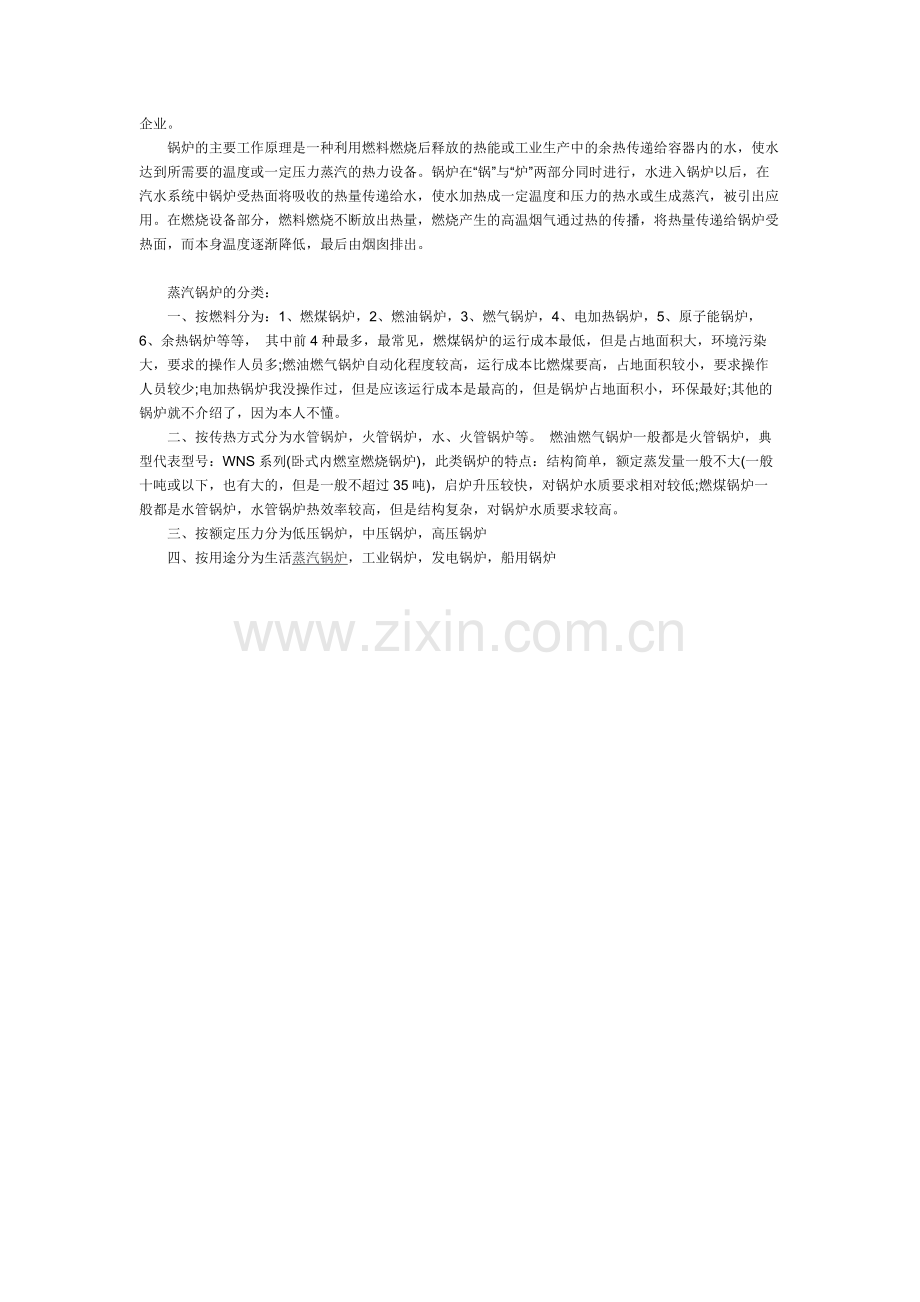

蒸汽锅炉的工作原理示意图（详解）卧式蒸汽锅炉原理图蒸汽锅炉工作原理，加热设备(燃烧器)释放热量，先通过辐射传热被水冷壁吸收，水冷壁的水沸腾汽化，产生大量蒸汽进入汽包进行汽水分离(直流炉除外)，分离出的饱和蒸汽进入过热器，通过辐射、对流方式继续吸收炉膛顶部和水平烟道、尾部烟道的烟气热量，并使过热蒸汽达到所要求的工作温度。发电用锅炉通常还设置有再热器，是用来加热经过高压缸做功后的蒸汽的，再热器出来的再热蒸汽再去中、低压缸继续做功发电。通俗来讲，蒸汽锅炉是吸收燃料燃烧的热能而使水变成一定参数(如压力、温度等)的蒸汽的设备。锅炉分为锅和炉两部分，锅是用来装水的金属容器，炉是燃料燃烧的部分，锅内的水吸收炉内燃料燃烧的热量而转变为蒸汽，基本原理与烧开水差不多，锅相当于水壶，炉相当于灶。立式蒸汽锅炉原理图锅炉的工作原理锅炉是一种能量转换设备，向锅炉输入的能量有燃料中的化学能、电能、高温烟气的热能等形式，而经过锅炉转换，向外输出具有一定热能的蒸汽、高温水或有机热载体。多用于火电站、船舶、机车和工矿企业。锅炉的主要工作原理是一种利用燃料燃烧后释放的热能或工业生产中的余热传递给容器内的水，使水达到所需要的温度或一定压力蒸汽的热力设备。锅炉在“锅”与“炉”两部分同时进行，水进入锅炉以后，在汽水系统中锅炉受热面将吸收的热量传递给水，使水加热成一定温度和压力的热水或生成蒸汽，被引出应用。在燃烧设备部分，燃料燃烧不断放出热量，燃烧产生的高温烟气通过热的传播，将热量传递给锅炉受热面，而本身温度逐渐降低，最后由烟囱排出。蒸汽锅炉的分类：一、按燃料分为：1、燃煤锅炉，2、燃油锅炉，3、燃气锅炉，4、电加热锅炉，5、原子能锅炉，6、余热锅炉等等， 其中前4种最多，最常见，燃煤锅炉的运行成本最低，但是占地面积大，环境污染大，要求的操作人员多;燃油燃气锅炉自动化程度较高，运行成本比燃煤要高，占地面积较小，要求操作人员较少;电加热锅炉我没操作过，但是应该运行成本是最高的，但是锅炉占地面积小，环保最好;其他的锅炉就不介绍了，因为本人不懂。二、按传热方式分为水管锅炉，火管锅炉，水、火管锅炉等。 燃油燃气锅炉一般都是火管锅炉，典型代表型号：WNS系列(卧式内燃室燃烧锅炉)，此类锅炉的特点：结构简单，额定蒸发量一般不大(一般十吨或以下，也有大的，但是一般不超过35吨)，启炉升压较快，对锅炉水质要求相对较低;燃煤锅炉一般都是水管锅炉，水管锅炉热效率较高，但是结构复杂，对锅炉水质要求较高。三、按额定压力分为低压锅炉，中压锅炉，高压锅炉四、按用途分为生活蒸汽锅炉，工业锅炉，发电锅炉，船用锅炉
