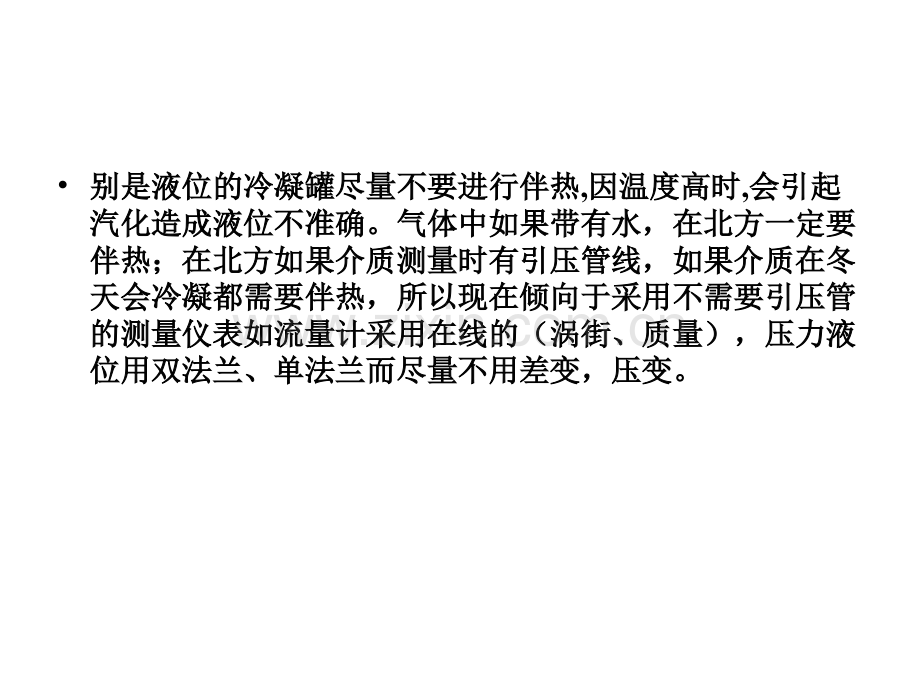

一 仪表伴热的作用、分类及压力等级1 伴热的作用：仪表伴热仪表伴热主要是为了防止冬天或气温主要是为了防止冬天或气温较较低时低时上冻上冻,引起数据显示不正常引起数据显示不正常,甚至冻坏表，造甚至冻坏表，造成停车等严重影响工艺安全生产，所以仪表成停车等严重影响工艺安全生产，所以仪表的保温伴热在冬季安全生产中至关重要。的保温伴热在冬季安全生产中至关重要。无无论是电伴热还是论是电伴热还是蒸蒸汽伴热汽伴热,一般凡是水汽系一般凡是水汽系统的压力流量等引压管道的仪表都必须要进统的压力流量等引压管道的仪表都必须要进行伴热行伴热,当然对于含有水分的气路也必须进当然对于含有水分的气路也必须进行伴热行伴热,伴热时要注意伴热管线与引压管线伴热时要注意伴热管线与引压管线要有一定的距离要有一定的距离,特特别是液位的冷凝罐尽量不要进行伴热别是液位的冷凝罐尽量不要进行伴热,因温度高时因温度高时,会引起会引起汽化造成液位不准确。气体中如果带有水，在北方一定要汽化造成液位不准确。气体中如果带有水，在北方一定要伴热；在北方如果介质测量时有引压管线，如果介质在冬伴热；在北方如果介质测量时有引压管线，如果介质在冬天会冷凝都需要伴热，所以现在倾向于采用不需要引压管天会冷凝都需要伴热，所以现在倾向于采用不需要引压管的测量仪表如流量计采用在线的（涡街、质量），压力液的测量仪表如流量计采用在线的（涡街、质量），压力液位用双法兰、单法兰而尽量不用差变，压变。位用双法兰、单法兰而尽量不用差变，压变。2 伴热的分类：1)蒸汽伴热：1轻度，2中度，3重度，4强伴热，5夹层伴热2)电伴热：一般温度在60摄氏度左右，3 蒸汽伴热的压力等级：蒸汽伴热的压力等级一般可分为：（1）1.1 Mpa （2）3.5 Mpa （3）5.4Mpa 仪表一般用1.1Mpa。二 需要伴热的仪表种类：1)蒸汽 2)水 3)气体带水 如合成气 氮气带水 4)轻质油含水 5)重油三 仪表蒸汽伴热的走向和组成材料：系统蒸汽系统蒸汽总进汽总进汽放空（倒淋）放空（倒淋）分管线分管线一次阀一次阀仪表管仪表管钱钱仪表表箱仪表表箱回水阀回水阀疏水器疏水器回水集管回水集管回水总阀回水总阀凝结凝结水系统水系统 2）材料：1 18x3、18x2碳钢管 2 承插焊闸阀DN15PN125 高压 DN15PN600 3 热动力疏水器DN15PN125高压DN15PN600 4 金属缠绕垫根据疏水器的公称通径和压力等级决定 5 螺栓M10 x60 M10 x80 M12x60 M12x80 四伴热的投用和停用1伴热的投用：打开进汽盘总阀打开倒淋（即总进水的放空阀排污）打开各个分支进汽阀打开回水盘倒淋（即放空阀）排污打开疏水器上进汽阀l拆疏水器堵头排污打开疏水器下放空阀排污打开疏水器下游阀打开回水总阀关闭所有倒淋。2 伴热的停用：关闭进汽盘总阀关闭各路分支进汽阀打开总回水各分支放空阀打开进回水盘各倒淋放空五疏水器1疏水器的作用：冬季仪表蒸汽伴热很大一部分故障都出自于疏水器，所以对疏水器的了解很重要。疏水器的作用简单地说就是排水阻汽，既能保证仪表的伴热，同时也降低蒸汽的消耗量，起到节能的效果。疏水器是一个自动的阀门，当蒸汽变成冷凝液的时候，温度也随之降低，疏水器中的受热元件收缩，将针型阀门打开进行排凝，在此过程中，随着冷凝液的流动，不可避免的将蒸汽带出，但蒸汽会加热疏水器中的受热元件使之膨胀，将阀门关闭。此受热元件的位置是可以调整的，当疏水器的排汽量过大时，可将位置压紧一些，反之将位置松开一些。蒸汽疏水器的基本作用是将蒸汽系统中的凝结水、空气和二氧化碳气体尽快排出；同时最大限度地自动防止蒸汽的泄露。这听起来虽然简单，但在实际运行中有许多因素会影响蒸汽疏水器的工作效果，如选型、安装、使用等。简单来说：疏水器的作用就是疏水阻汽，把冷凝水排掉，而把蒸汽堵住。2疏水器的安装：1）在安装疏水装：阀之前一定要用带压蒸汽吹扫管道，清除管道中的杂物。,2）疏水器前后要安装阀门，方便疏水器随时捡修。3）凝结水流向要与疏水器安装箭头标志一致。4)疏水器应安装在仪表管伴热管路的最低处，及时排出凝结水，避免管道产生汽阻。5）蒸汽疏水器不要串联安装。每台仪表伴热应该各自安装疏水器。6）每台仪表伴热应该各自安装疏水器。7）疏水器后如有凝结水回收，疏水器出水管应从回收总管的上面接入总管，减少背压，防止回流。8）疏水器后如有凝结水回收，不同压力等级的管线要分开回收。9）疏水器后凝结水回收总管不能爬坡，会增加疏水器的背压。10）疏水器后凝结水进入回收总管前要安装止回阀，防止凝结水回流。11）机械型疏水器长期不用，要卸下排污螺丝把里面的水放掉，以防冰冻。12）发现疏水器跑汽，要及时排污和清理过滤网，根据实际使用情况勤检查，遇有故障随时修理。每年至少要检修一次，清除里面的杂质。13）疏水器在整个蒸汽伴热系统中被认为是个小配件，但对系统工作和经济运行影响很大，所以疏水器的维护和检修也是至关重要的，只有充分重视疏水器在生产上的重要作用。勤检修，使疏水器经常处在良好的工作状态下，才能保证达到最佳节能效果和提高经济效益。六 伴热故障处理1）伴热不热：1 未投用：检查各个进汽回水是否打开，投用就可以。2 疏水器堵：清洗疏水器。3 伴热焊口被焊死，这个不可能在管道敷设完后已经试通 4 伴热冻:（1）用蒸汽吹伴热的最低位置，一般在表箱的底部，先用蒸汽吹大概半个小时左右，在锯口吹。（2）断口处已出蒸汽，但回水盘分支放空阀排不出水，确认疏水器堵，在清洗疏水器。（3）保温不到位被冻，吹通后，做好保温，保温的规格：硅酸盐板加玻璃丝布再刷油漆再包铁皮。2）伴热太热 隔离液蒸发，仪表波动，用硅酸盐板把伴热跟引压管隔开再包保温。3）注意事项 （1）发现伴热被冻 先吹通仪表（吹膜合 大概2分钟 就可以）排除水，再将表停用。（2）吹伴热一般用进汽盘蒸汽（压力大，水少）。（3）胶管用铁丝固定在接蒸汽的管道上，开蒸汽时，先小再大，用脚踩住出蒸汽口，不要对着人，防烫伤，带胶皮手套。（4）吹通后把胶皮管卸下来把水倒出或用空气清楚里面的水，盘好。（5）伴热吹通后联系包保温。（6）搞完清理现场。疏水器疏水器疏水器疏水器
