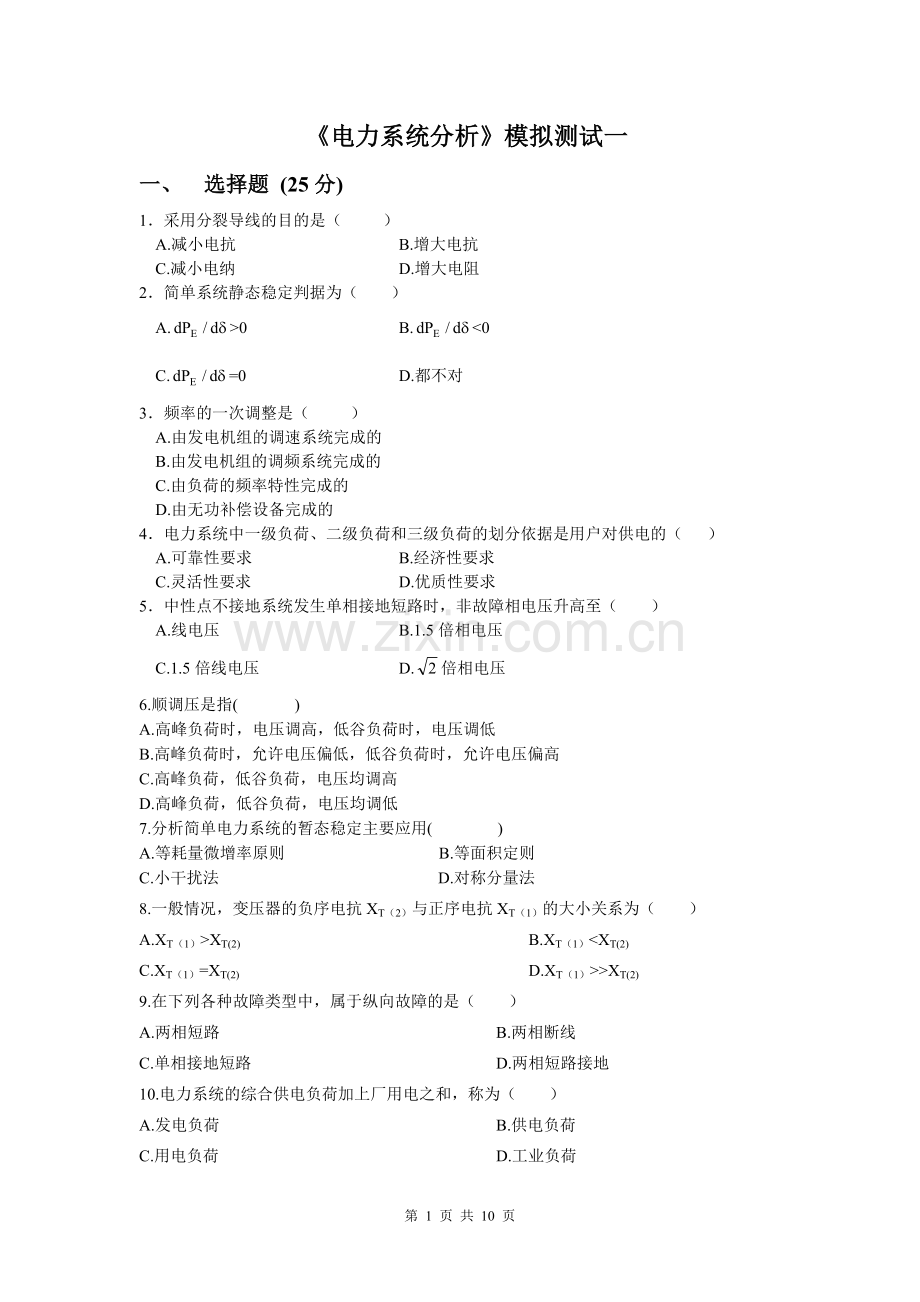

《电力系统分析》模拟测试一
一、 选择题 (25分)
1．采用分裂导线的目的是（ ）
A.减小电抗 B.增大电抗
C.减小电纳 D.增大电阻
2．简单系统静态稳定判据为（ ）
A.>0 B.<0
C.=0 D.都不对
3．频率的一次调整是（ ）
A.由发电机组的调速系统完成的
B.由发电机组的调频系统完成的
C.由负荷的频率特性完成的
D.由无功补偿设备完成的
4．电力系统中一级负荷、二级负荷和三级负荷的划分依据是用户对供电的（ ）
A.可靠性要求 B.经济性要求
C.灵活性要求 D.优质性要求
5．中性点不接地系统发生单相接地短路时，非故障相电压升高至（ ）
A.线电压 B.1.5倍相电压
C.1.5倍线电压 D.倍相电压
6.顺调压是指( )
A.高峰负荷时，电压调高，低谷负荷时，电压调低
B.高峰负荷时，允许电压偏低，低谷负荷时，允许电压偏高
C.高峰负荷，低谷负荷，电压均调高
D.高峰负荷，低谷负荷，电压均调低
7.分析简单电力系统的暂态稳定主要应用( )
A.等耗量微增率原则 B.等面积定则
C.小干扰法 D.对称分量法
8.一般情况，变压器的负序电抗XT（2）与正序电抗XT（1）的大小关系为（　　）
A.XT（1）>XT(2) B.XT（1）<XT(2)
C.XT（1）=XT(2) D.XT（1）>>XT(2)
9.在下列各种故障类型中，属于纵向故障的是（　　）
A.两相短路 B.两相断线
C.单相接地短路 D.两相短路接地
10.电力系统的综合供电负荷加上厂用电之和，称为（　　）
A.发电负荷 B.供电负荷
C.用电负荷 D.工业负荷

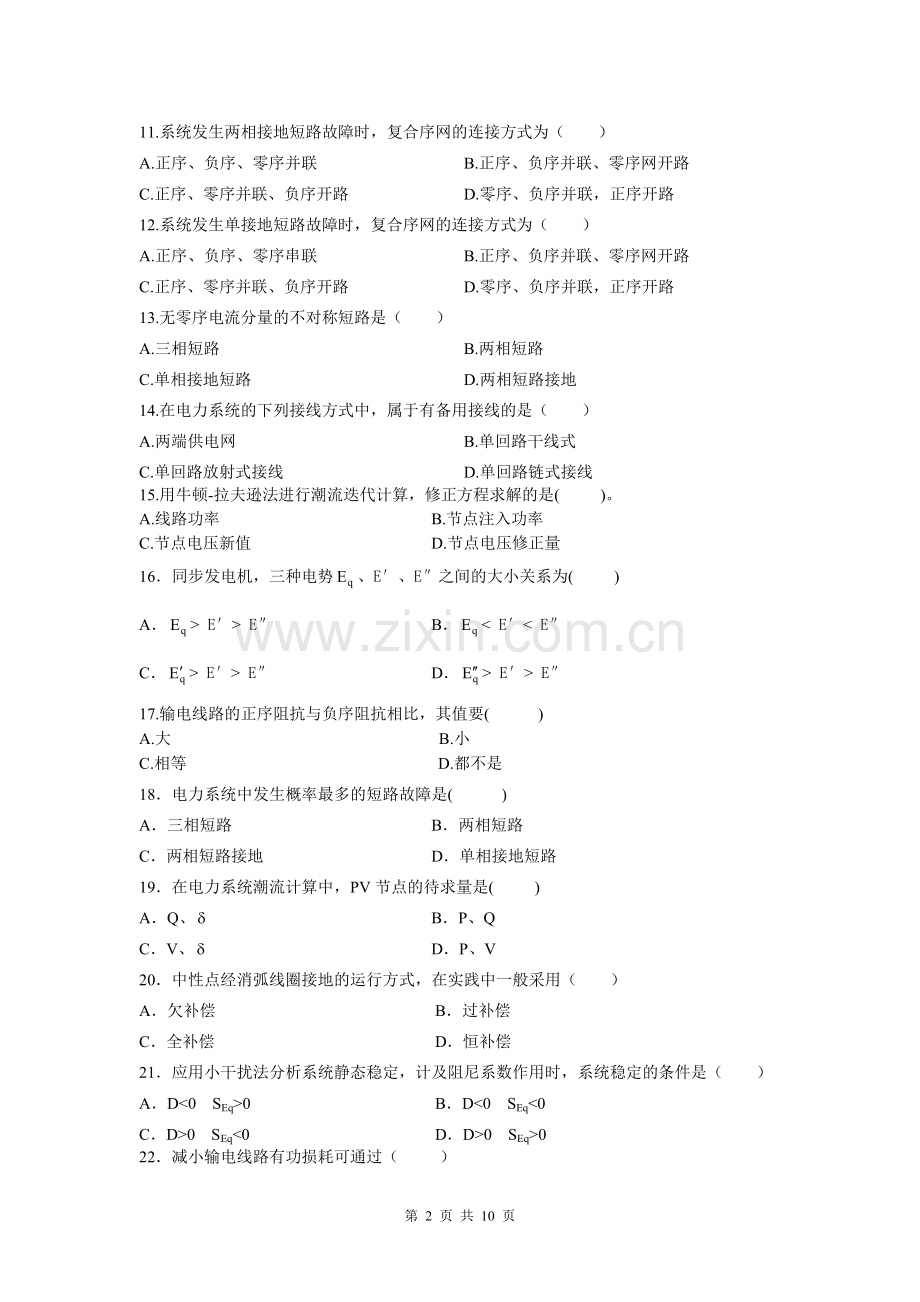

11.系统发生两相接地短路故障时，复合序网的连接方式为（　　）
A.正序、负序、零序并联 B.正序、负序并联、零序网开路
C.正序、零序并联、负序开路 D.零序、负序并联，正序开路
12.系统发生单接地短路故障时，复合序网的连接方式为（　　）
A.正序、负序、零序串联 B.正序、负序并联、零序网开路
C.正序、零序并联、负序开路 D.零序、负序并联，正序开路
13.无零序电流分量的不对称短路是（　　）
A.三相短路 B.两相短路
C.单相接地短路 D.两相短路接地
14.在电力系统的下列接线方式中，属于有备用接线的是（　　）
A.两端供电网 B.单回路干线式
C.单回路放射式接线 D.单回路链式接线
15.用牛顿-拉夫逊法进行潮流迭代计算，修正方程求解的是( )。
A.线路功率 B.节点注入功率
C.节点电压新值 D.节点电压修正量
16．同步发电机，三种电势、E′、E″之间的大小关系为( )
A．> E′> E″ B．< E′< E″
C．> E′> E″ D．> E′> E″
17.输电线路的正序阻抗与负序阻抗相比，其值要( )
A.大 B.小
C.相等 D.都不是
18．电力系统中发生概率最多的短路故障是( )
A．三相短路 B．两相短路
C．两相短路接地 D．单相接地短路
19．在电力系统潮流计算中，PV节点的待求量是( )
A．Q、 B．P、Q
C．V、 D．P、V
20．中性点经消弧线圈接地的运行方式，在实践中一般采用（ 　）
A．欠补偿 B．过补偿
C．全补偿 D．恒补偿
21．应用小干扰法分析系统静态稳定，计及阻尼系数作用时，系统稳定的条件是（　　）
A．D<0　SEq>0 B．D<0　SEq<0
C．D>0　SEq<0 D．D>0　SEq>0
22．减小输电线路有功损耗可通过（ ）
A.增大线路有功功率
B.增大线路无功功率
C.提高线路两端电压
D.增大输电线路电阻
23．用功率和阻抗表示的电压降落纵分量的表达式为（ ）
A. B.
C. D.
24.中性点不接地系统中发生单相接地时，接地点有电流流过，电流的通路是( )
A.变压器、输电线 B.发电机
C.输电线、中性点 D.输电线路和线路对地电容
25.有备用电源接线方式的优、缺点是( )
A.可靠性高、电压高
B.可靠性高，造价低
C.可靠性高，造价高
D.可靠性低，造价高

二、 填空题（15分）
26．在计算机潮流计算的三类节点中，数量最多的一类节点是 。
27．在标么制中，只需选定两个基准值，常选的是电压和 。
28．电力系统运行的基本要求有可靠性、优质性和 。
29．电能质量是指电压质量、波形质量和 。
30．输电线路的正序阻抗与负序阻抗大小通常 。
31. 根据正序等效定则，单相短路的附加阻抗为 。
32. 输电线路的电气参数有电阻、电抗、电导和 。
33. 输在电力系统中，单相接地短路可以简记为f(1),三相短路可简记为 ,两相短路可以简记为 ,两相接地短路可简记为 。
34. 一台变压器将两电力网络相连，其额定电压为121/220，则它是 变压器。
35.潮流计算中，PQ节点待求的物理量是该节点的电压幅值和 。
36.同步发电机派克变换是将定子a,b,c三相电磁量变换到与转子同步旋转的 坐标系上。
37．在我国110KV及以上的系统中，中性点的运行方式一般采用 。
38．如果一条支路的阻抗为2+5j，则它是 性。
39．耗量特性曲线上某一点切线的斜率为 。
40．潮流计算中，PV节点待求的物理量是该节点的无功功率Q和 。

三、 简答题（25分）
41.电力系统的定义是什么？电力系统、动力系统和电力网有何区别？

42.为什么必须进行电压调整？电压调整的目标是什么？

43.列出五种提高电力系统暂态稳定性的措施。

44.试写出派克变换矩阵P

45.试写出发生两相短路（a相为特殊相，b、c相短路）的边界条件和对称分量形式。

四、 计算题（35分）
46. 下图所示的一简单电力系统，由发电机G经过电力线路L供给负荷D。已知发电机的额定容量为SGN＝25.MVA，端电压为10.5kV，电力线路L的阻抗ZL＝0.05+j0.2Ω。求负荷的端电压UD和发电机的输出功率。

47. 设三相电流的瞬时值分别为
（1） （2）
求经park变换后的电流、、。

48、写出发生两相接地短路（a相为特殊相）的三序电压平衡方程和边界条件，并画出复合序网图。

49.电力网络接线如图所示。当在f点发生a相短路时，求短路起始瞬间故障处的各序电气量及其各相量。

各元件参数：

L :
答案：
1. A
2. A
3. A
4. A
5. A
6. B
7. B
8. C
9. D
10. A
11. A
12. A
13. B
14. A
15. C
16. A
17. C
18. D
19. A
20. B
21. D
22. C
23. A
24. D
25. C
26. PQ节点
27. 功率
28. 经济性
29. 频率质量
30. 相等
31. Z∑(2)+Z∑(0)
32. 电纳
33. f(3 ) f(2) f(1,1)
34. 升压
35. 电压相位
36. d,q,0
37. 中性点直接接地方式
38. 感
39. 耗量微增率
40. 电压相位θ
41. 答：电力系统就是有大量发电机、变压器、电力线路何负荷组成的旨在生产、传输、分配何消费电能的各种电气设备按一定的方式连成的整体。
动力系统不但包括电力系统，还包括发电厂的动力设备，如水电厂的水轮机、水库等等。电力网是电力系统中传输何分配电能的部分。由此可见，动力系统包括电力系统，而电力系统又包括电力网。
42. 答：各种电气设备都是按额定电压设计和制造的，只有在额定电压下运行，电气设备才能获得最佳的效益和性能。电压如果偏离额定值，轻则影响经济效益，重则危及设备安全。
电压调整的目标是使各类用户的电压保持在规定的允许偏移范围内。
43. 解：快速切除故障、强行励磁、自动重合闸、强行串联电容补偿、电气制动、快关气门和连锁切机。（上述任意五种）
44. 解：
45. 解：
边界条件为

对称分量形式为

46. 解：
取UG为参考量，即UG＝10.50°，则

47. 解：
（1）

＝
（2）

＝
48. 解：
三序电压平衡方程为

边界条件为

复合序网图为

49. 解：
（1）计算各序网络的等值参数。
选取，选取各段的平均电压，计算各元件参数的电抗标幺值（略），并画出各序网等值电路图：

正序网络
负序网络 零序网络

各序网路的等值参数为：

（2）计算各序电气量及各相量

故障处各相电流、电压

故障处各相电流、电压的有名值
;
