微机电力谐振诊断消除装置
使用说明书

保定市力成电气有限公司

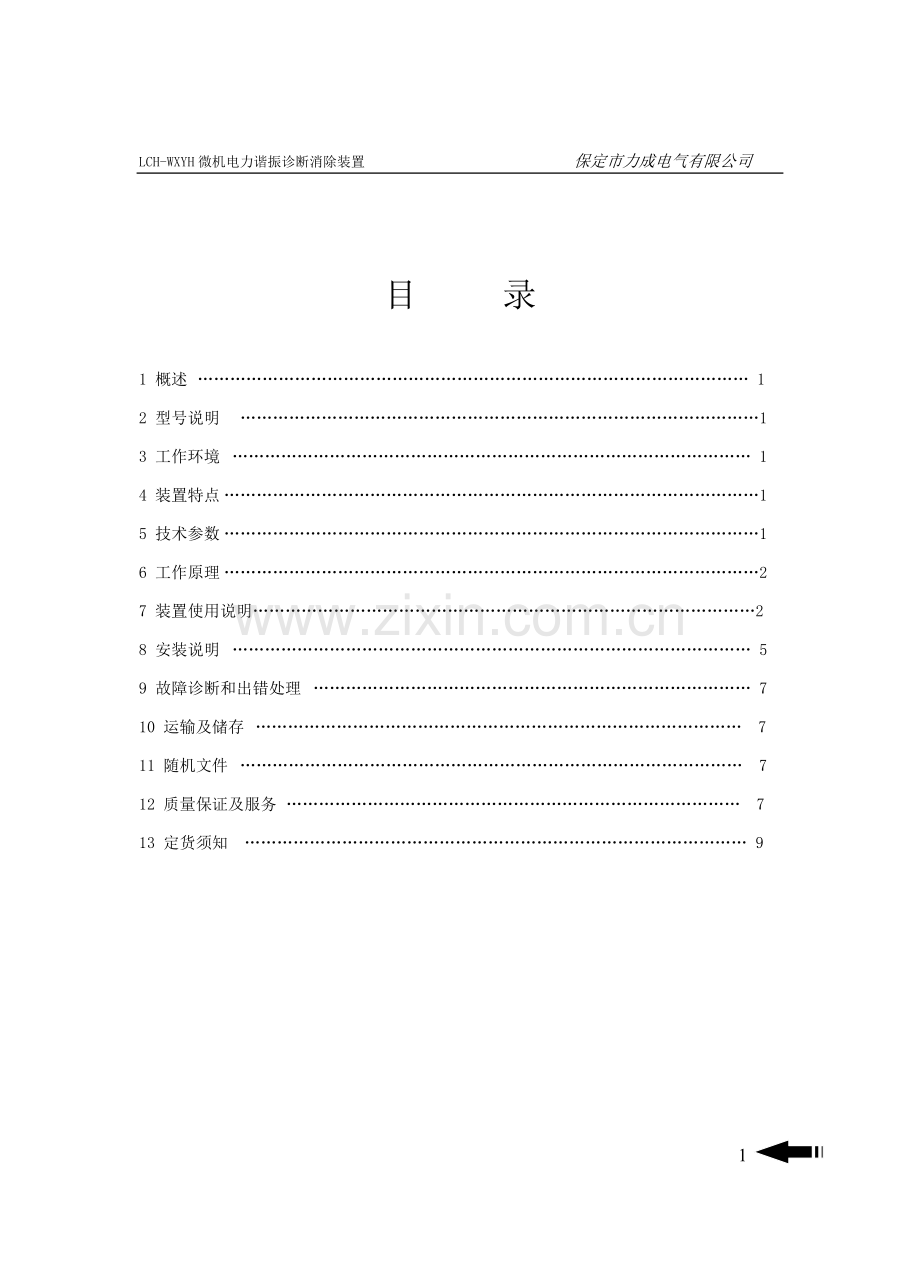

目 录

1 概述 ………………………………………………………………………………………… 1
2 型号说明 ……………………………………………………………………………………1
3 工作环境 …………………………………………………………………………………… 1
4 装置特点 ………………………………………………………………………………………1
5 技术参数 ………………………………………………………………………………………1
6 工作原理 ………………………………………………………………………………………2
7 装置使用说明…………………………………………………………………………………2
8 安装说明 …………………………………………………………………………………… 5
9 故障诊断和出错处理 ……………………………………………………………………… 7
10 运输及储存 ……………………………………………………………………………… 7
11 随机文件 ………………………………………………………………………………… 7
12 质量保证及服务 ………………………………………………………………………… 7
13 定货须知 ………………………………………………………………………………… 9

1 概述
LCH-WXYH型微机电力谐振诊断消除装置是针对电力系统由于铁磁谐振而时常发生的电压互感（PT）烧毁甚至爆炸的恶性事故，在广泛征求用户意见的基础上，新近研制生产的一种智能消谐装置。它以高性能16位单片机为运算、判断和控制核心，经大功率、无触点消谐元件出口，以液晶显示器（LCD）、信号指示灯、触摸按键为人机界面，配以智能化的软件，组成了技术和原理先进，使用简单方便的“傻瓜型”诊断、消谐、记录装置。与同类装置相比，具有集成度高、抗干扰能力强、体积小巧、重量轻、动作精度高等特点。
该装置可以检测PT开口三角电压 17Hz、25Hz、50Hz、150Hz 四种频率的谐振电压分量，可以区分过电压、铁磁谐振、单相接地、通讯功能（选配），并配置报警接口。装置经电力、冶金、煤炭、石油、化工等大型企业现场运行证明,该装置性能优越,使用安全可靠。
2 型号说明

LCH WXYH X X X

规格
可带母线数，用1-4表示
以可控硅为执行元件，数字处理的消谐装置
公司名称缩写

改进序号
可带母线数，用1-4表示
以可控硅为执行元件，数字处理的消谐装置
公司名称缩写

设计序号
可带母线数，用1-4表示
以可控硅为执行元件，数字处理的消谐装置
公司名称缩写

微机电力谐振诊断消除装置
可带母线数，用1-4表示
以可控硅为执行元件，数字处理的消谐装置
公司名称缩写

公司名称
可带母线数，用1-4表示
以可控硅为执行元件，数字处理的消谐装置
公司名称缩写

3 工作环境
1) 户内使用，并且室内通风良好；
2) 海拔高度≤2Km；
3) 环境温度：－10℃～50℃；
4) 相对湿度≤90%；
5) 大气压力80～110Kpa；
6) 周围介质无导电尘埃与导致金属或使绝缘损坏的腐蚀性气体、霉菌等。
4 装置特点
1) 装置核心部分采用总线内藏技术，工艺上使用SMT表贴生产技术，集成度高，抗干扰能力强，运行速度快；
2) 采用液晶显示，全汉化操作提示、直观、明了、操作方便。
3) 可消除分频，基频，高频铁磁谐振，可以区分过电压、铁磁谐振、单相接地；
4) 可存储18次故障信息，并可追忆，进行显示。能够显示和记录过电压、铁磁谐振、单相接地，掉电后信息不丢失。
5) 可根据使用要求安装通讯接口。
6) 本产品具有报警接点输出，并能保持；
7) 装置采用交直流工作电源，可满足不同场合的需要；
8) 装置无需整定和调试，维护量小。
5 技术参数
5.1额定数据
² 工作电压：AC/DC220V（允许偏差±20%）；
² 交流电压：57.7V（相电压）；100V（开口三角电压）；
² 交流频率：50Hz
5.2功率消耗
² 工作电源回路：DC220V≤10W或者AC220V≤10VA；
² 交流电压回路：≤0.5VA；
5.3技术性能
² 消谐路数：1路或2路（可根据用户需要进行配置）；
² 消谐频率：17Hz、25Hz、50Hz、150Hz;
² 消谐启动电压

谐振频率
1/3分频
1/2分频
工 频
3倍频
启动电压
18V
25V
30V
33V

² 报警继电器触点容量： DC 30V/3A；AC 250V/5A。
5.4抗干扰性能
² 装置能承受GB/T14598中规定的严酷等级为Ⅲ级脉冲群干扰；
² 装置能承受GB/T14598中规定的严酷等级为Ⅲ级静电放电干扰；
² 装置能承受GB/T14598中规定的严酷等级为Ⅲ级辐射电磁场干扰；
² 装置能承受GB/T14598中规定的严酷等级为Ⅲ级快速瞬变干扰。
6 工作原理
本装置采用高性能16位单片微型计算机，对PT开口三角绕组电压（即：零序电压）和系统三相电压进行循环检测。在正常工况下，PT开口三角绕组电压为零，装置内的大功率消谐元件处于阻断状态，对系统无任何影响。当系统处于故障工况时，本装置对电压互感器开口三角电压和系统三相电压采集的数据经分析计算，诊断当前工况。如果是铁磁谐振则按设定程序瞬间启动消谐元件予以消除，并显示、保存故障信息，同时给出告警信号；如果是过电压或单相接地，装置分别给出指示和报警，可自动记录故障信息。
7 装置使用说明
7.1面板

7.2指示灯及液晶背景光
指示灯用于指示装置运行状态和故障信息。五个信号指示灯定义如下：
² “工作”灯：装置运行时，闪绿光；
² “通讯”灯：通讯连接时，闪绿光；
² “谐振”灯：发生谐振时，发红光，30秒后自动复归或按复归键复归；
² “接地”灯：单相接地时，发红光，30秒后自动复归或按复归键复归；
² “过压”灯：发生过电压时，发红光，30秒后自动复归或按复归键复归；
² 开机后，液晶背光灯被点亮，装置在任何状态下，若无人操作按键，5分钟后自动关闭，按任意键可点亮背光。
7.3按键
装置前面板采用塑膜贴面，轻触式按键。五个按键功能定义如下：
² “复位”键：仪器恢复到初始位置；
² “确认”键：选择被确认；
² “ ”键：菜单选择时，上移光标；修改时间时，数值加1；
² “ ”键：菜单选择时，下移光标；修改时间时，后移1位；
² “取消”键：退出功能；
² “复归”键：故障信号(LED和信号继电器)复归。
7.4菜单
开机上电时，液晶上显示装置开始画面，并点亮液晶背景光。LCD显示器依次显示“微机消谐装置”。然后进入波形向右移动画面，下方显示时间，按确定键显示主菜单,菜单结构如下：

² “1.装置管理”
光标移至“装置管理”一级菜单后，按“确认”键进入该菜单下的二级菜单后，可以进行清除记录、调整时钟（见图7-1），通过“上移”、“下移”键选择相应子菜单功能，按“确认”键进入下一级菜单。此时若按“退出”键则返回至上一级菜单。各级菜单操作使用方法介绍如下：

清除记录
调整时钟

图7-1
“⑴清除记录”：选择清除记录子菜单后，按“确认”键，显示正在删除，清除完毕后，自动返回到图7-1子菜单，按取消键显示操作将生效，自动返回主菜单。
“⑵调整时钟”：选择调整时钟子菜单后，进入该菜单画面（如图7-2）。用“下移” 键选择时钟不同的位，用“上移” 键对选定的位进行修改，按“确认”键显示保存时钟，保存后自动返回到图7-2菜单，按取消键返回到图7-1子菜单，再按取消键显示操作将生效，自动返回主菜单。

06-03-23
15-13-09

图7-2

² “2. 事件记录”
1 三分频谐振
06-03-10
08-30-11 45.00V

光标移至“事件记录”菜单后，按“确认”键进入该项子菜单（如图7-3），则可查阅历次故障报告。故障报告编号从1到18，1号为最新一次报告，18号为最旧一次报告。各次报告之间用“上移”、“下移”键切换；液晶屏第一行显示故障的序号、类型；第二行显示故障的发生时间和故障值（开口三角电压值）。查看结束时，按“取消”键返回主菜单。
图7-3
如果没有事件记录，则显示“暂无记录”（如图7-4）。
1
暂无记录

图7-4
² “3．版本信息”
进入“版本信息”子菜单后，显示生产厂家设置的版本信息，如图7-5所示。按“退出”键返回上一级菜单。
F/N:2.04
S/N:0603008010

图7-5

² “4．联系我们”
进入“联系我们”子菜单后，显示技术服务电话号码，如图7-6所示。按“退出”键返回上一级菜单。

0312-5902936

图7-6
8 安装说明
8.1外形尺寸和安装尺寸

8.2接线端子布置图

端子说明：
PT1、PT1*:Ⅰ段开口三角电压输入端
SSR1、SSR1*:Ⅰ段消谐输出端；
PT2、PT2*：Ⅱ段开口三角电压输入端
SSR2、SSR2*：Ⅱ段消谐输出端；
PG:屏蔽地；
L:交流电源火线;
N:交流电源零线;
Ⅰ段消谐报警、Ⅰ段消谐报警*：Ⅰ段故障报警接线；
Ⅱ段消谐报警、Ⅱ段消谐报警*：Ⅱ段故障报警接线；
装置失电报警、装置失电报警：装置失去电源时报警接线；
注：一段消谐装置SSR1、PT1和SSR1*、PT1*分别短接在PT的开口三角电压上。两段接线方式相同。
对于只有Ⅰ段消谐的装置，标有Ⅱ段的接线端子全部悬空。

9 故障诊断和出错处理
序号
故障信息
处理方法
1
液晶无显示
检查电源是否已正确引入
检查装置各插板是否有松动现象

2
系统故障时装置不动作
检查开口三角电压是否可靠引入装置
检查三相电压是否可靠引入装置
3
其它问题
请与本公司联系

10 运输及储存
10.1 运输
包装好的户内使用的产品在运输过程中的贮存温度为-25℃～+55℃，相对湿度不大于95%。装置的运输还应符合GB/T4798.2的规定。
10.2 贮存
包装好的产品应贮存在-10℃～+40℃，相对湿度不大于80%，干燥、清洁、空气流通的场所，并能防止各种有害气体的侵入，严禁与有腐蚀作用的物品存放在同一场所。
11 随机文件
a） 产品合格证或产品合格证明书;
b） 产品技术使用说明书；
12 质量保证及服务
12.1 质量保证
产品出厂后，在用户完全遵守本产品说明书规定的运输、贮存、安装和使用要求的情况下，产品自出厂之日起一年内，如发现产品及其配套件发生非人为损坏，制造厂负责免费修理或更换。
12.2 保修办法
a ） 符合12.1条规定，在保修期内出现质量问题，制造厂负责更换或维修；
b ） 符合12.1条规定，超出保修期限所出现质量问题，由用户同制造厂协商，采取有偿方式进行更换或维修；
c ） 超出12.1条规定所出现的质量问题，用户应同制造厂协商，采取有偿方式更换或维修。
12.3 需要向用户说明的其他事项
说明书中的配置更改恕不另行通知，以随货说明书为准。
13 定货须知
订货时需注明：
a） 产品型号、名称及订货数量；
b） 交流电压和频率额定值；
c） 交直流电源电压额定值；
d） 特殊的功能要求及特殊要求的备品备件；
e） 供货地址及时间；
f） 联系方式。
