停车场收费系统的工作原理.pptx

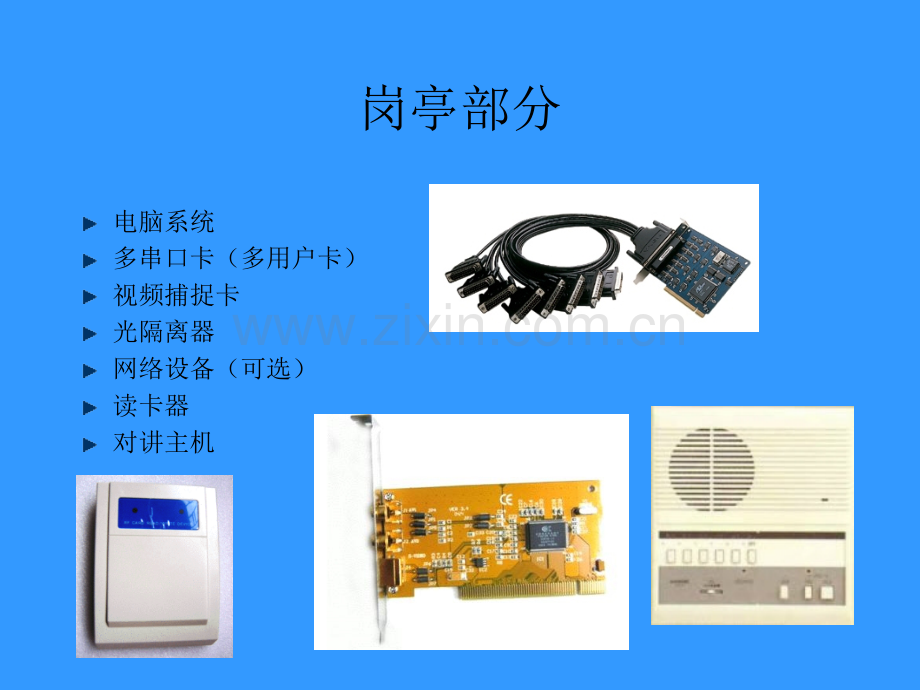

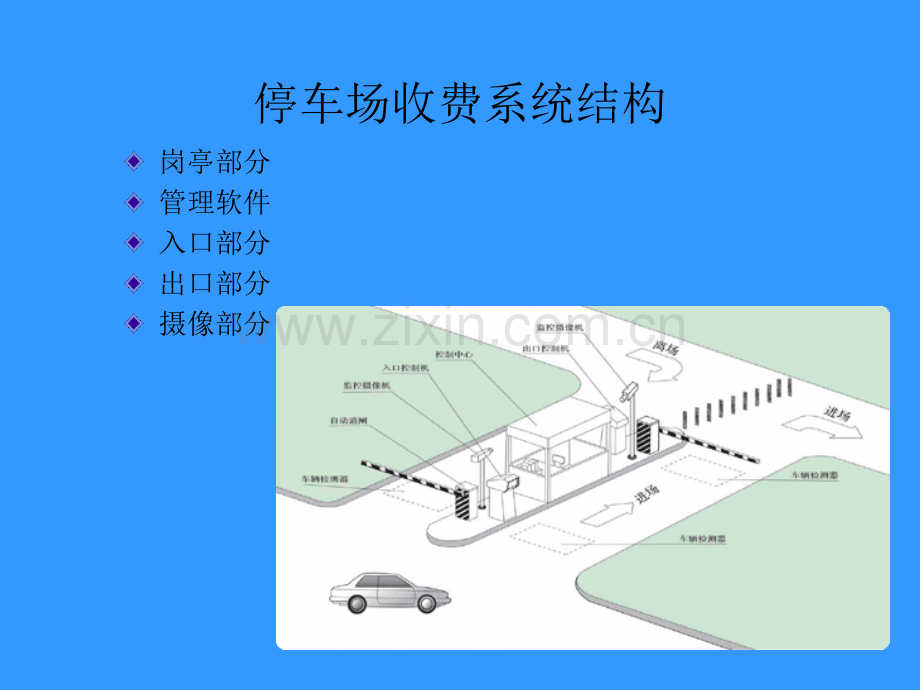

停车场收费系统结构岗亭部分管理软件入口部分出口部分摄像部分岗亭部分电脑系统多串口卡（多用户卡）视频捕捉卡光隔离器网络设备（可选）读卡器对讲主机管理软件卡片的发行及管理固定车辆的收费管理、延期车辆的收费（折扣）、放行收费标准的设定查询指定时间段的数据报表的生成、统计、打印值班人员的管理（授权）系统数据的管理（备份、恢复）入口部分票箱票箱箱体主控板显示屏发卡机读卡头电源对讲分机车辆感应器道闸闸机闸杆主控板车辆感应器车辆满位屏感应线圈入口摄像补光设备出口部分票箱票箱箱体主控板显示屏读卡头电源对讲分机车辆感应器道闸闸机闸杆主控板车辆感应器感应线圈出口摄像补光设备摄像部分摄像机摄像镜头摄像机支架及防护罩电源（变压器）补光灯（夜间摄像照明）IC/ID卡的部分参数IC卡可读可写，ID卡可读不可写根据卡片本身是否自带电源分有源卡和无源卡IC卡分LEGIC、MIFARE、SONY、TERMIC等ID卡有HID、EM、MOTOROLA、ATMEL等每种卡只能由对应类型的读卡器读取，互不兼容
